系统架构与案例
互联网系统面临的挑战
高并发，大流量
高可用
海量数据
用户分布广泛，网络情况复杂
安全环境恶劣
需求快速变更发布频繁
渐进式发展
互联网发展打破了传统应用系统封闭的环，我们每一个人可以参与其中得到更好的服务， 也能为其他人提供服务并花费比以往更低的成本。
应对高并发的两个技术方向
垂直伸缩
增强单一服务器的计算能力， 增加硬件的处理能力如：CPU，内存，网卡，存储提升。
优点：不改变系统架构相对简单
缺点：
超过某一程度，获得计算能力需要更多成本；
存在物理极限
操作系统自身也会达到极限。
平行伸缩
通过增加服务器提升计算能力的架构方法。
优点： 单位计算成本相对较低， 能达到更高的计算能力。
缺点：
相比较垂直伸缩复杂， 需要更多的分布式技术要求更高， 对技术要求更高
分布式架构演进
单台服务器
一台机器搞定所有功能。
随着用户量不断增加， 对并发量有更高的要求。

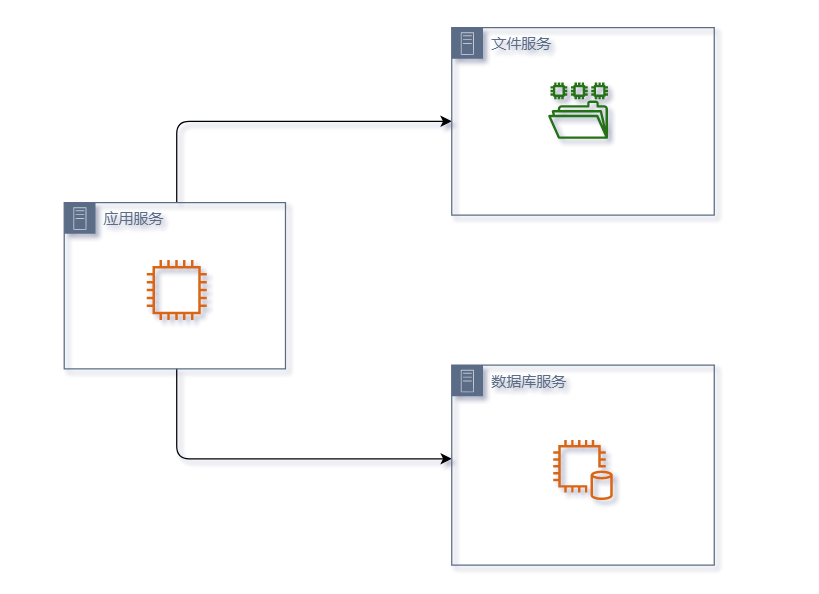

应用数据分离
这个阶段将应用， 数据库， 文件服务进行拆分。
使用缓存改善系统性能
用户增多，并发增大后，可以通过缓存减少读取压力。
通过本地存储和远程分布缓存方式实现
应用服务集群
当一个应用已经无法满足用户的高并发请求时，通过集群来改善并发压力
负载均衡有软件方式实现lvs， 的也有硬件如F5
数据库读写分离
由于数据的增加，数据库压力增大， 对比应用的集群，读写分离处理缓解数据库压力。

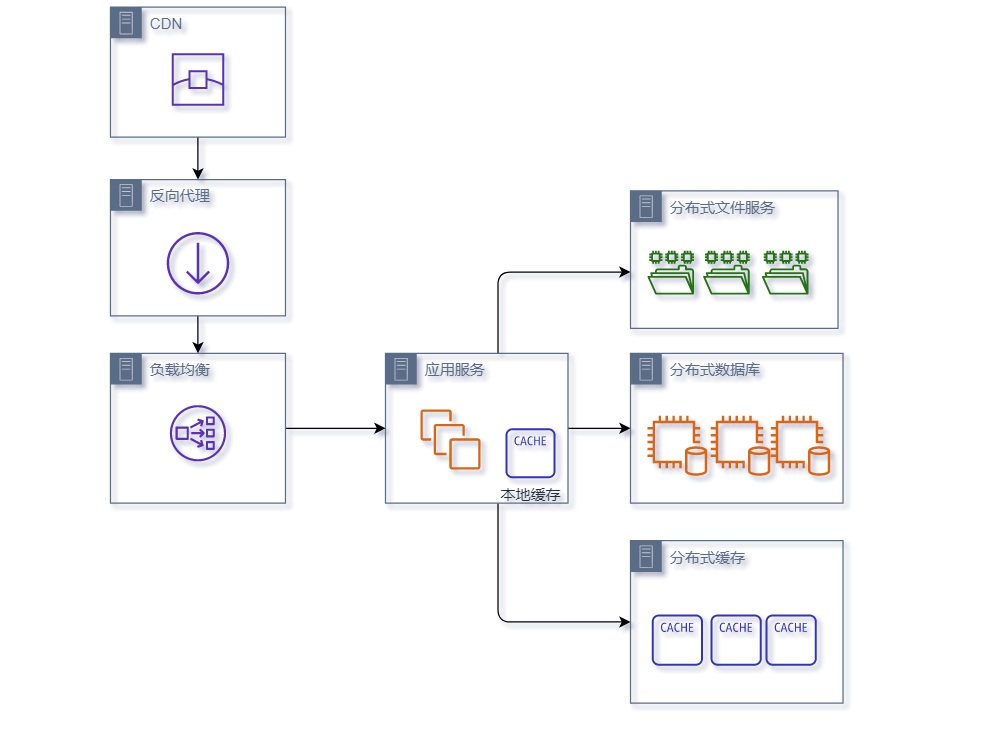

反向代理和CDN加速网站响应
出现了类似秒杀的场景后，热点数据会出现在一条记录上， 无论是怎么分库分表，也无法实现于是在出现CDN边缘计算的方案， 反向代理服务器一般会缓冲一些静态资源， 都可以减轻服务器压力，从而能够同时受理更多请求。
使用分布式的文件系统和分布式数据库。
分布式数据库，分布式文件系统，通过集群新增节点，数据分片，进行自我治理，无需对应用改造，提高数据库数据存储和处理能力。
分布式文件系统发展更早一些从最早的NFS到之后的HDFS， GFS， 分布式数据库 TiDB、CockroachDB、YugabyteDB、TBase、TDSQL等。
使用NOSQL和搜索引擎
数据量增大后需要不应当在数据库上做太复杂的关联查询，可以将其放到更适合的将其放到NOSQL服务上进行，进行查询， 针对报表分析可以通过ElasticSearch 来做查询。 放到hadoop上进行后续报表使用。
业务拆分
功能复杂后需要对业务进行拆分， 这个时候也伴随这团队的拆分。
通过使用消息队列MQ，可以实现应用服务间的通讯。

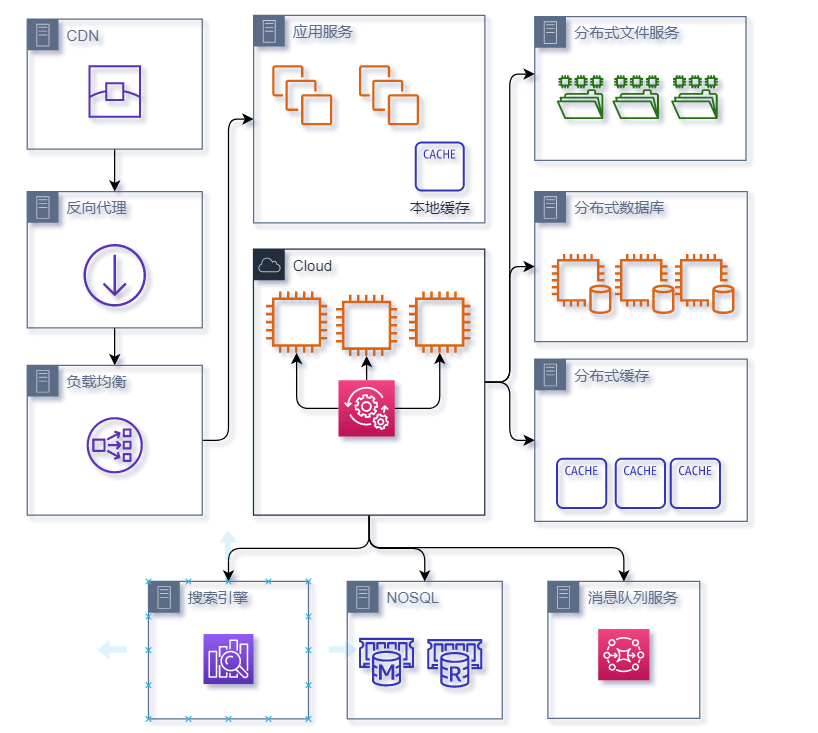

微服务及中台化
提取核心基础业务到微服务，应用服务通过这些基础服务组合成应用服务。微服务需要更灵活的配置和管理，云服务是很好的选择。
大数据与智能化
分布式架构不断完善后，通过大数据和智能化可以根据用户特点提供个性化内容。通过大数据分析和挖掘发现不同用户偏好， 发现内容之间关联为不同用户提供不同内容， 可以通过构建大数据平台来实现。
互联网架构模式
架构模式
架构模式是架构问题的一些标准的解决方案。
分层
将系统横向维度的分为几个部分， 每层负责一部分，通过层与层之间的依赖完成整个系统
比如：按照职责分为， 接口层， 业务处理层， 数据服务层等。
分割
对比分层横向拆分， 分割是系统的纵向分割，将服务业务功能进行拆分， 这期间也伴随这团队的分割和重组。
分布式
分层和分割是为了满足分布式部署将服务部署到不同服务其上，通过更多机器的协作完成工作， 从而满足更大的并发访问和数据存储
集群
分布式已经将模块独立部署， 但是对于访问量大的模块仍然需要冗余化，集群化。
缓存
由于程序运行存在局部性规律， 即一段时间内， 指令和数据可能会再次执行或被访问， 于是将这些指令数据放到距离处理单元最近，最易获取的地方从而加快处理速度。 类似CPU缓存。
涉及的技术有CDN， 反向代理， 本地缓存， 远程缓存。
异步
主要通过消息队列对请求进行排队， 并完成数据在各个应用节点间传送， 可以适当减缓提高系统可用性， 加快网站响应速度， 消除并发访问高峰。
冗余
服务的7*24小时运行及数据的冗余的备份. 包括上面提到的应用的服务集群化，数据库的集群化都属于冗余技术。
自动化
图片来源： https://www.mansystems.com/blog/adding-ats-to-a-ci-cd-pipeline
在无人值守的情况下， 可以正常运行。并且通过CI/CD在开发阶段引入自动化来向客户自动的，快速的提交应用。 提供一条完整流畅的软件发布管线，其中有足够的自动化测试，灰度发布，线上系统自动化控制等。
相关案例
维基百科
可以看到目前wikimedia架构发展也印证了， 老师上面讲的发展趋势。
负载均衡： LVS作为3/4层负载均衡器;
DNS： gdnsd（GeoDNS）：通过将请求根据地位位置分发到五个数据中心（美国3个，欧洲1个，亚洲1个）
nginx-仅用于TLS（不适用于负载平衡），Varnish：90％的请求转到varnish；通过哈希请求后端
应用层：PHP语言开发
缓存：Memcached，Parsercache， Redis用于会话存储，后续会迁移到Cassandra
消息队列：Kafka
应用服务：Thumbor图像缩放服务； LaTeX的Mathoid排版功能； ORES是用于恶意破坏检测的ML；MCS：移动内容服务（MCS）
数据库：MariaDB， 进行分库，读写分离。
搜索引擎：Elasticsearch
媒体存储（OpenStack对象存储）
Wikipedia云服务：OpenStack，Horizon，Puppet，Grid Engine，Kubernetes
人员和机器增加后引入 CI / CD
淘宝业务发展
淘宝的技术是和淘宝的业务一起发展起来的， 是业务驱动着技术不得不往前走。
宅米网技术
架构的调整要有对应调整团队组织架构，才能更好的开展工作。
总结
现在的大型互联网网站基本都经历了， 从一个小网站开始逐渐发展起来的过程。对涉及互联网的其他新兴领域也有很大借鉴价值：找到当前最适合自己的架构。
