什么是双机热备技术？华为和思科如何实现双机热备？
在当今高度依赖网络的时代，网络设备的高可用性和可靠性变得尤为重要。网络设备的故障可能导致服务中断、数据丢失以及生产力下降等问题。为了应对这些挑战，一种常见的解决方案是使用双机热备（High Availability, HA）技术。本文将详细介绍网络设备双机热备的原理、应用场景、优势以及在华为设备和思科设备的解决方案。
什么是双机热备?
双机热备是一种通过在网络设备之间建立冗余的、实时同步的备份系统，以实现在主设备故障时无缝切换到备用设备的高可用性技术。
双机热备通常由两个或多个相同配置的设备组成，其中一个设备处于活动状态（主设备），而其他设备处于待命状态（备用设备）。备用设备通过实时同步数据和状态信息，以便在主设备发生故障时立即接管网络服务的运行。
双机热备的工作原理
双机热备技术的核心原理是实现设备之间的状态同步和故障检测。
主设备和备用设备之间通过专用的链路进行通信，并持续地交换状态信息和数据。当主设备发生故障时，备用设备能够立即检测到，并迅速接管主设备的功能。
具体而言，双机热备的工作流程如下：
状态同步：主设备和备用设备通过专用链路实时同步状态信息和数据。这包括配置信息、路由表、会话信息等。同步的频率通常非常高，以确保备用设备能够及时获得最新的数据和状态信息。
心跳检测：主设备和备用设备之间进行心跳检测，以确保彼此的可达性和正常运行。心跳检测可以基于物理链路的连通性、网络层的可达性或应用层的可用性进行。
故障检测：备用设备通过心跳检测或其他机制检测主设备的故障。一旦备用设备检测到主设备故障，它会立即启动故障切换过程。
故障切换：当备用设备检测到主设备故障后，它会迅速接管主设备的功能，并开始处理网络流量和服务请求。这个过程通常是无缝的，用户无需感知到主备切换的发生。
恢复与重平衡：一旦主设备恢复正常，双机热备系统会自动将主备设备的角色切换回原始状态。在切换过程中，备用设备上积累的数据和状态信息会被同步回主设备，以确保一致性。
双机热备的应用场景
双机热备广泛应用于各种网络设备和系统中，以提供高可用性和可靠性。
以下是一些常见的应用场景：
路由器和交换机：在企业网络中，核心路由器和交换机是网络通信的关键设备。通过实施双机热备，可以保证网络服务的连续性和稳定性，避免由于设备故障而导致的网络中断。
防火墙和安全设备：防火墙和其他安全设备是保护网络免受恶意攻击和入侵的重要组成部分。通过使用双机热备技术，可以确保网络安全设备的连续性，并在主设备发生故障时及时检测和阻止潜在的威胁。
服务器和存储系统：对于数据中心和企业服务器，双机热备可以提供高可用性和冗余。通过在服务器和存储系统之间实现双机热备，可以确保数据的持久性和可靠性，减少因硬件故障而导致的业务中断。
应用程序和数据库：关键的业务应用程序和数据库在许多组织中扮演着重要角色。通过使用双机热备，可以保证应用程序和数据库的高可用性，确保用户的持续访问和数据的完整性。
双机热备的优势
双机热备技术带来了许多显著的优势，包括：
高可用性：双机热备通过实时同步和快速故障切换，可以确保网络服务的高可用性。在主设备故障的情况下，备用设备能够立即接管并提供无缝的服务。
数据完整性：通过实时数据同步和故障切换过程中的数据恢复，双机热备可以确保数据的完整性。即使在主设备故障期间，数据也能够得到保护和同步，避免数据丢失或损坏。
透明性：对用户而言，双机热备的切换过程是透明的，他们无需感知到主备切换的发生。服务的连续性和稳定性对用户来说是无缝的，他们可以继续使用网络服务而不受影响。
快速恢复：双机热备技术具有快速恢复的特性。一旦主设备发生故障，备用设备可以迅速接管，减少服务中断的时间，并加快业务恢复的速度。
高可靠性：通过冗余配置和实时同步，双机热备提供了更高的设备可靠性。即使一个设备出现故障，备用设备可以继续运行，保证了系统的稳定性和可靠性。
简化维护：双机热备可以简化设备的维护和升级过程。在进行设备维护时，可以将主设备切换到备用设备，使得维护过程对用户来说是无感知的。
成本效益：尽管双机热备需要额外的设备和配置，但它可以显著减少因故障而导致的业务中断和损失，从而节约了企业的成本。
在网络设备领域，华为和思科是两个备受推崇的知名厂商。为了提高网络设备的可用性和可靠性，这两家公司都提供了双机热备方案。下面将详细介绍华为和思科的双机热备方案，包括原理、配置和优势。
华为双机热备方案
原理

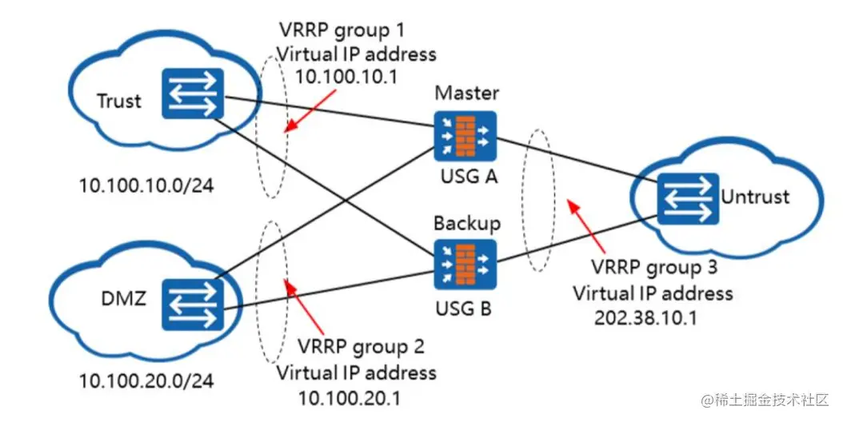

华为的双机热备方案基于 VRP（Versatile Routing Platform）操作系统，通过 VRRP（Virtual Router Redundancy Protocol）协议实现设备间的状态同步和故障切换。
VRRP 协议允许将多台路由器组成一个虚拟路由器组（VRG），其中一台路由器作为 Master（主设备），其他路由器作为 Backup（备用设备）。Master 路由器负责处理网络流量和提供服务，而 Backup 路由器则实时同步 Master 的状态信息。
当 Master 路由器发生故障或不可达时，Backup 路由器会检测到并自动切换为 Master，接管网络服务的运行。故障切换过程对用户来说是透明的，不会造成服务中断。
配置
华为双机热备方案的配置主要包括以下步骤：
创建 VRG：在主备路由器上分别创建一个 VRG，并将它们归属于同一个 VRG 组。
配置 VRRP：在 VRG 中配置 VRRP 协议，指定 Master 和 Backup 的优先级、虚拟 IP 地址以及其他相关参数。
启动 VRRP：启动 VRRP 协议，并确保主备路由器之间能够正常通信。
配置故障检测：配置故障检测机制，包括心跳检测和链路检测，以确保主备路由器之间的可达性和连通性。
监控和管理：通过网络管理系统监控双机热备系统的状态和性能，并及时采取措施处理故障和异常情况。
以下是在华为设备上配置 VRRP 的基本步骤：
创建 VRG（虚拟路由器组）：首先，在主备路由器上创建一个 VRG，并将它们归属于同一个 VRG 组。可以使用以下命令创建 VRG：
2. 配置 VRRP 优先级和虚拟 IP 地址：在 VRG 中配置 VRRP 的优先级和虚拟 IP 地址。优先级决定了 Master 路由器的选举顺序，而虚拟 IP 地址用于提供服务。可以使用以下命令配置 VRRP 的优先级和虚拟 IP 地址：
3. 配置其他 VRRP 参数：根据实际需求，可以配置其他 VRRP 参数，如抢占模式、优先级预设和追踪对象等。这些参数可以通过以下命令进行配置：
4. 启动 VRRP：启动 VRRP 协议，并确保主备路由器之间能够正常通信。可以使用以下命令启动 VRRP：
5. 配置故障检测：配置故障检测机制，包括心跳检测和链路检测，以确保主备路由器之间的可达性和连通性。可以使用以下命令配置故障检测：
6. 监控和管理：通过网络管理系统监控 VRRP 的状态和性能，并及时采取措施处理故障和异常情况。可以使用相关的命令和工具进行监控和管理。
以下是一个常见的 VRRP 配置示例，假设我们有两台华为路由器（RouterA 和 RouterB），它们连接到相同的网络并提供冗余服务：
在上述示例中，RouterA 被配置为 Master 路由器，优先级为 100，而 RouterB 被配置为 Backup 路由器，优先级为 90。它们共享虚拟 IP 地址 10.0.0.1，并启用了抢占模式和故障检测。
故障检测配置中，使用了接口跟踪机制，通过跟踪 GigabitEthernet0/0/2 接口的状态来判断主备路由器的可达性。同时，设置了延迟时间，确保在路由器重启后延迟 60 秒再进行抢占。
在配置 VRRP 时，需要注意设置优先级、虚拟 IP 地址、抢占模式和故障检测参数，以满足实际需求。同时，通过监控和管理工具，及时检测和处理故障，确保网络的稳定运行。
思科双机热备方案
原理
思科的双机热备方案基于 Cisco IOS 操作系统和 HSRP（Hot Standby Router Protocol）协议。HSRP 协议允许将多台路由器组成一个 HSRP 组，其中一台路由器作为 Active（活动设备），其他路由器作为 Standby（备用设备）。
Active 路由器负责处理网络流量和提供服务，而 Standby 路由器实时同步 Active 的状态信息，并准备接管主设备的功能。一旦 Active 路由器发生故障，Standby 路由器会自动检测到并切换为 Active，继续提供服务。
配置
思科双机热备方案的配置主要包括以下步骤：
创建 HSRP 组：在主备路由器上分别创建一个 HSRP 组，并为它们指定组号和虚拟 IP 地址。
配置 HSRP：在 HSRP 组中配置 HSRP 协议，包括优先级、预共享密钥、Hello 时间间隔等参数。
启动 HSRP：启动 HSRP 协议，并确保主备路由器之间能够正常通信。
配置故障检测：配置故障检测机制，包括心跳检测和链路检测，以确保主备路由器之间的可达性和连通性。
监控和管理：使用思科的网络管理工具，监控双机热备系统的状态和性能。及时发现故障和异常情况，并采取相应的措施进行处理和修复。
以下是在华为设备上配置 VRRP 的基本步骤：
创建 VRG
在思科路由器上配置 HSRP 之前，首先需要创建一个虚拟路由器组。可以使用以下命令在接口上创建一个 VRG，并指定 VRG 的编号：
其中，<interface>是指要配置 HSRP 的接口，例如 GigabitEthernet0/0/1；<group-number>是 VRG 的编号，可以是 1-255 之间的任意数字；<virtual-ip-address>是 VRG 的虚拟 IP 地址。
设置优先级和抢占模式
为了确定活动路由器和备份路由器，可以使用优先级和抢占模式进行配置。默认情况下，优先级为 100，较高的优先级将使路由器成为活动路由器。可以使用以下命令配置优先级和抢占模式：
其中，<group-number>是 VRG 的编号，<priority-value>是指定的优先级。较高的数字表示较高的优先级。
配置其他 HSRP 参数
根据实际需求，可以配置其他 HSRP 参数，如预选路由、抢占模式和延迟等。这些参数可以通过以下命令进行配置：
其中，<group-number>是 VRG 的编号，<delay-seconds>是指定的抢占延迟时间（以秒为单位），<reload-seconds>是指定的重新加载延迟时间（以秒为单位），<password>是指定的 MD5 认证密码。
启用 HSRP
启用以下命令启用 HSRP：
其中，<group-number>是 VRG 的编号，<priority-value>是指定的优先级，<password>是指定的 MD5 认证密码，<interface>是指定要跟踪的接口，<threshold>是指定跟踪的阈值，<hello-time>是指定 HSRP hello 报文的发送间隔，<hold-time>是指定路由器在未收到 hello 报文后将路由器标记为失效的时间，<virtual-ip-address>是 VRG 的虚拟 IP 地址，<group-name>是指定 VRG 的名称。
验证配置
完成 HSRP 配置后，可以使用以下命令验证配置是否正确：
这些命令将显示与 HSRP 相关的信息，包括 VRG 状态、活动路由器、备份路由器和虚拟 IP 地址等。
结论
网络设备双机热备是一种关键的高可用性技术，可以确保网络服务的连续性、可靠性和稳定性。通过实时同步和快速故障切换，双机热备可以迅速应对主设备故障，减少业务中断的时间和影响。它在各种网络设备和系统中都有广泛的应用，包括路由器、交换机、防火墙、服务器和应用程序等。
双机热备的优势包括高可用性、数据完整性、透明性、快速恢复、高可靠性、简化维护和成本效益。在建设和维护网络基础设施时，双机热备技术是一个重要的考虑因素，可以提供稳定可靠的网络服务。
