ArkUI 提供了各种布局组件用于界面布局，本文研究使用 Grid 组件实现网格布局。
一、概述

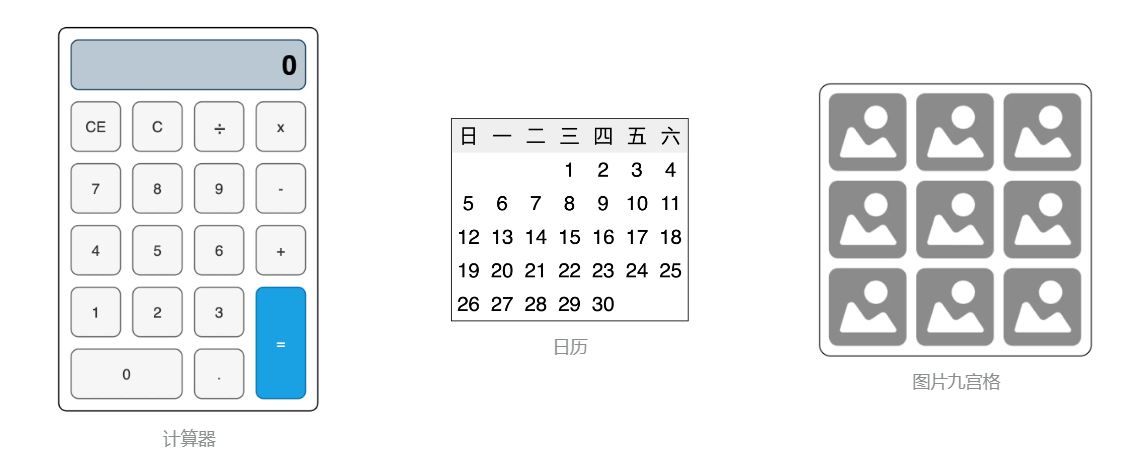

网格布局（Grid）是一种强大的布局方案，它将页面划分为行和列组成的网格，然后将页面内容在二维网格中进行自由的定位，以下效果都可通过网格布局实现
网格布局的容器组件为 Grid，子组件为 GridItem，具体语法如下
代码
Grid() { GridItem() { Text('GridItem') } GridItem() { Text('GridItem') } GridItem() { Text('GridItem') } GridItem() { Text('GridItem') } ......}
复制代码

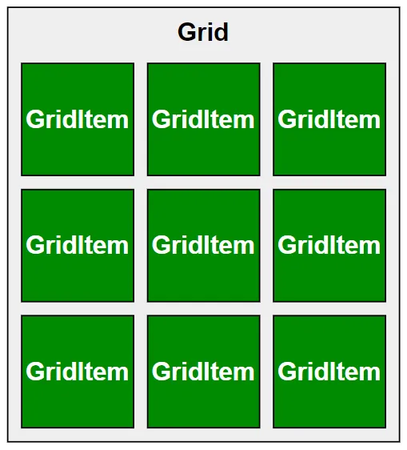

效果
二、常用属性
2.1 划分网格
Grid 组件支持自定义行数和列数以及每行和每列的尺寸大小，上述内容需要使用rowsTemplate()方法和columnsTemplate()方法进行设置，具体用法如下
代码
Grid() { ForEach([1, 2, 3, 4, 5, 6, 7, 8, 9], (item) => { GridItem() { Text(item.toString()) .itemTextStyle() } })}.width(320).height(240).rowsTemplate('1fr 1fr 1fr').columnsTemplate('1fr 2fr 1fr').gridStyle()
复制代码

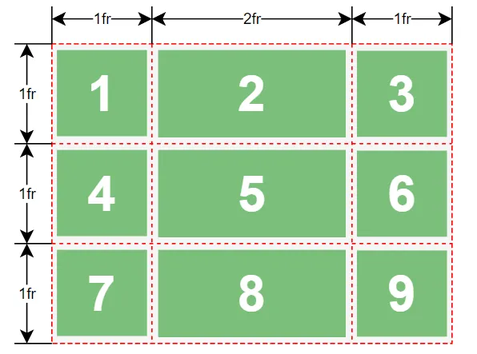

效果
说明：
fr为 fraction(比例、分数) 的缩写。fr的个数表示网格布局的行数或列数，fr前面的数值大小，表示该行或列的尺寸占比。
示例代码
pages/layout 目录下新建 grid 目录，新建 GridBasic.ets 文件
@Entry@Componentstruct GridBasic { build() { Column() { Grid() { ForEach([1, 2, 3, 4, 5, 6, 7, 8, 9], (item) => { GridItem() { Text(item.toString()) .itemTextStyle12() } }) } .width(320) .height(240) .rowsTemplate('1fr 1fr 1fr') .columnsTemplate('1fr 2fr 1fr') .gridStyle12() }.width('100%') .height('100%') .justifyContent(FlexAlign.Center) }}
@Extend(Text) function itemTextStyle12() { .height('100%') .width('100%') .textAlign(TextAlign.Center) .fontColor(Color.White) .fontSize(40) .fontWeight(FontWeight.Bold) .backgroundColor('#008a00') .borderWidth(1)}
@Extend(Grid) function gridStyle12() { .backgroundColor('#f5f5f5') .borderWidth(1)}
复制代码
2.2 子组件所占行列数

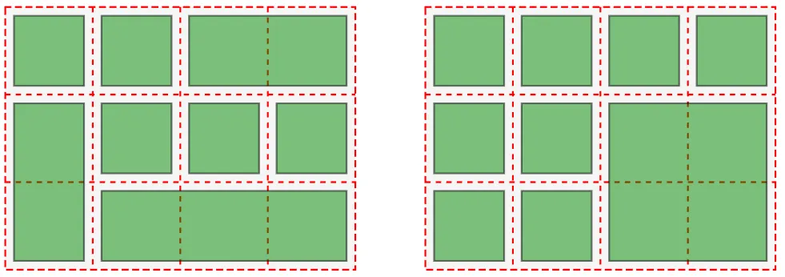

GridItem 组件支持横跨几行或者几列，如下图所示
可以使用columnStart()、columnEnd()、rowStart()和rowEnd()方法设置 GridItem 组件所占的单元格，其中rowStart和rowEnd属性表示当前子组件的起始行号和终点行号，columnStart和columnEnd属性表示指定当前子组件的起始列号和终点列号。
说明：
Grid 容器中的行号和列号均从 0 开始。
具体用法如下
代码：
Grid() { GridItem() { Text('1') .itemTextStyle() }.rowStart(0).rowEnd(1).columnStart(0).columnEnd(1)
GridItem() { Text('2') .itemTextStyle() }
GridItem() { Text('3') .itemTextStyle() }
GridItem() { Text('4') .itemTextStyle() } GridItem() { Text('5') .itemTextStyle() }.columnStart(1).columnEnd(2)}.width(320).height(240).rowsTemplate('1fr 1fr 1fr').columnsTemplate('1fr 2fr 1fr').gridStyle()
复制代码

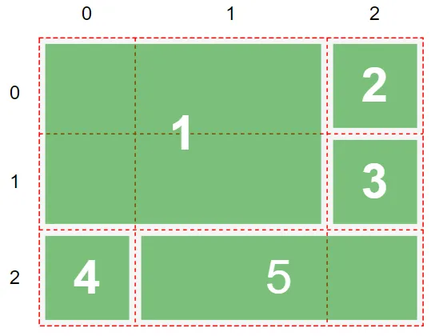

效果：
示例代码
pages/layout/grid 目录，新建 StartAndEndPage.ets 文件
@Entry@Componentstruct StartAndEndPage { build() { Column() { Grid() { GridItem() { Text('1') .itemTextStyle13() }.rowStart(0).rowEnd(1).columnStart(0).columnEnd(1)
GridItem() { Text('2') .itemTextStyle13() }
GridItem() { Text('3') .itemTextStyle13() }
GridItem() { Text('4') .itemTextStyle13() }
GridItem() { Text('5') .itemTextStyle13() }.columnStart(1).columnEnd(2) } .width(320) .height(240) .rowsTemplate('1fr 1fr 1fr') .columnsTemplate('1fr 2fr 1fr') .gridStyle13() }.width('100%') .height('100%') .justifyContent(FlexAlign.Center) }}
@Extend(Text) function itemTextStyle13() { .height('100%') .width('100%') .textAlign(TextAlign.Center) .fontColor(Color.White) .fontSize(40) .fontWeight(FontWeight.Bold) .backgroundColor('#008a00') .borderWidth(1)}
@Extend(Grid) function gridStyle13() { .backgroundColor('#f5f5f5') .borderWidth(1)}
复制代码
2.3 行列间距

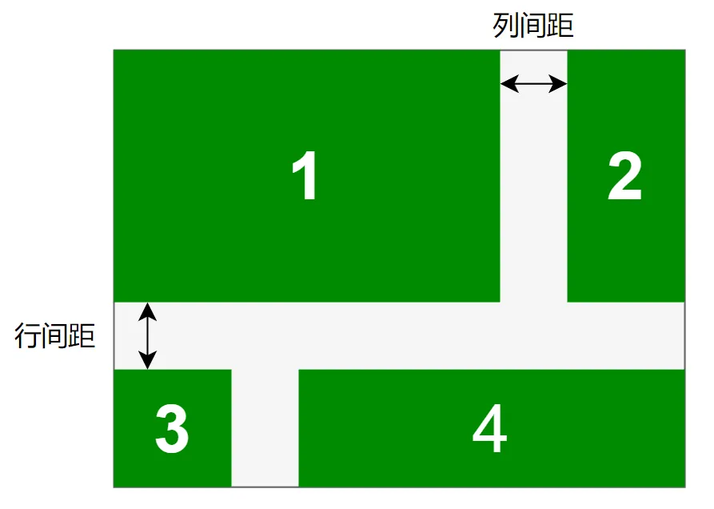

使用rowsGap()和columnsGap()属性，可以控制行列间距，具体用法如下
代码
Grid() { ......}.columnsGap(20).rowsGap(20)
复制代码
效果
示例代码
pages/layout/grid 目录，新建 GridGap.ets 文件
@Entry@Componentstruct GridGap { build() { Column() { Grid() { GridItem() { Text('1') .itemTextStyle14() }.rowStart(0).rowEnd(1).columnStart(0).columnEnd(1)
GridItem() { Text('2') .itemTextStyle14() }.rowStart(0).rowEnd(1)
GridItem() { Text('3') .itemTextStyle14() }
GridItem() { Text('4') .itemTextStyle14() }.columnStart(1).columnEnd(2) } .width(320) .height(240) .rowsTemplate('1fr 1fr 1fr') .columnsTemplate('1fr 2fr 1fr') .gridStyle14() .rowsGap(20) .columnsGap(20) }.width('100%') .height('100%') .justifyContent(FlexAlign.Center) }}
@Extend(Text) function itemTextStyle14() { .height('100%') .width('100%') .textAlign(TextAlign.Center) .fontColor(Color.White) .fontSize(40) .fontWeight(FontWeight.Bold) .backgroundColor('#008a00') .borderWidth(1)}
@Extend(Grid) function gridStyle14() { .backgroundColor('#f5f5f5') .borderWidth(1)}
复制代码
三、计算器案例

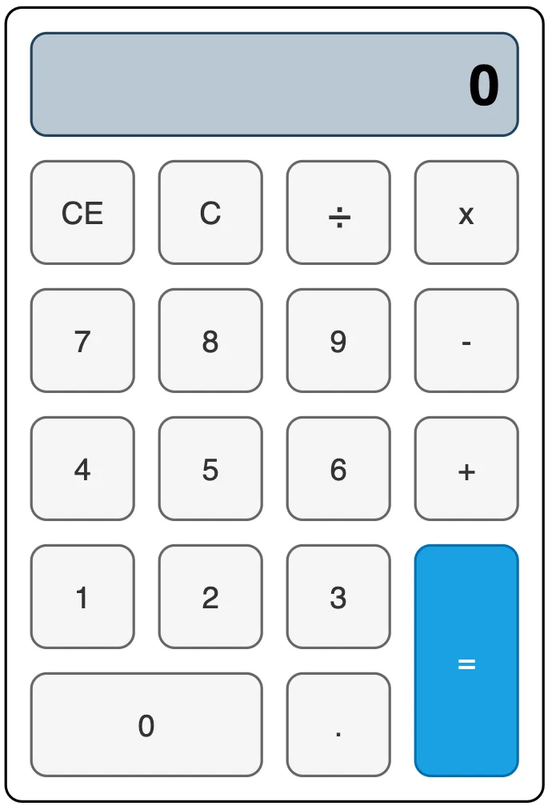

使用网格布局实现如下布局效果
示例代码
pages/layout/grid 目录，新建 CalculatorPage.ets 文件
@Entry@Componentstruct CalculatorPage { build() { Column() { Grid() { GridItem() { Text('0') .screenTextStyle() }.columnStart(0).columnEnd(3)
GridItem() { Text('CE') .buttonTextStyle() }
GridItem() { Text('C') .buttonTextStyle() }
GridItem() { Text('÷') .buttonTextStyle() }
GridItem() { Text('x') .buttonTextStyle() }
GridItem() { Text('7') .buttonTextStyle() }
GridItem() { Text('8') .buttonTextStyle() }
GridItem() { Text('9') .buttonTextStyle() }
GridItem() { Text('-') .buttonTextStyle() }
GridItem() { Text('4') .buttonTextStyle() }
GridItem() { Text('5') .buttonTextStyle() }
GridItem() { Text('6') .buttonTextStyle() }
GridItem() { Text('+') .buttonTextStyle() }
GridItem() { Text('1') .buttonTextStyle() }
GridItem() { Text('2') .buttonTextStyle() }
GridItem() { Text('3') .buttonTextStyle() }
GridItem() { Text('=') .buttonTextStyle() .backgroundColor('#1aa1e2') }.rowStart(4).rowEnd(5)
GridItem() { Text('0') .buttonTextStyle() }.columnStart(0).columnEnd(1)
GridItem() { Text('.') .buttonTextStyle() } } .gridStyle15() .rowsTemplate('1fr 1fr 1fr 1fr 1fr 1fr') .columnsTemplate('1fr 1fr 1fr 1fr') }.width('100%') .height('100%') .justifyContent(FlexAlign.Center) }}
@Extend(Text) function screenTextStyle() { .backgroundColor('#bac8d3') .height('100%') .width('100%') .textAlign(TextAlign.End) .padding(10) .borderRadius(10) .borderWidth(1) .fontSize(40) .fontWeight(FontWeight.Bold)}
@Extend(Text) function buttonTextStyle() { .backgroundColor('#f5f5f5') .height('100%') .width('100%') .textAlign(TextAlign.Center) .padding(10) .borderRadius(10) .borderWidth(1) .fontSize(25)}
@Extend(Grid) function gridStyle15() { .width(320) .height(480) .borderRadius(10) .borderWidth(1) .padding(10) .rowsGap(10) .columnsGap(10)}
复制代码
