征程 6 | linear 高精度输出配置方式
作者：地平线开发者
- 2025-11-30 广东
本文字数：3887 字
阅读完需：约 13 分钟
1. 常规情况
基础知识：
考虑到模型输出位置量化损失对模型精度的影响较大，工具链推荐模型以 linear/conv 结尾，此时支持高精度 int32 输出（在 quantized.onnx 中，转定点为 int32，在前面 calib+qat 阶段都是 float32），这几乎可以做到无损。
征程 6 工具链量化 setter 模板支持自动设置高精度输出，前提是 conv 输出直接 接 dequant，不作为其他 node 的输入。

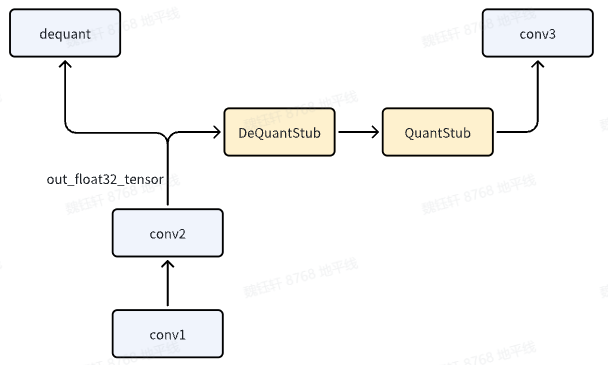

输出位置结构示意图：
全流程代码如下：
import torchfrom horizon_plugin_pytorch import set_march, Marchset_march(March.NASH_M)from horizon_plugin_pytorch.quantization import prepare, set_fake_quantize, FakeQuantStatefrom horizon_plugin_pytorch.quantization import QuantStubfrom horizon_plugin_pytorch.quantization.hbdk4 import exportfrom horizon_plugin_pytorch.quantization.qconfig_template import ( calibration_8bit_weight_16bit_act_qconfig_setter, qat_8bit_weight_16bit_fixed_act_qconfig_setter, default_calibration_qconfig_setter, ModuleNameQconfigSetter)
from horizon_plugin_pytorch.quantization.qconfig import get_qconfig, MSEObserver, MinMaxObserverfrom horizon_plugin_pytorch.dtype import qint8, qint16from torch.quantization import DeQuantStubimport torch.nn as nnfrom horizon_plugin_pytorch.quantization import hbdk4 as hb4from hbdk4.compiler import convert, save, hbm_perf, visualize, compile
import torchimport torch.nn as nn
# 定义网络结构class SmallModel(nn.Module): def __init__(self): super(SmallModel, self).__init__() # 第一个 Linear: 输入 [2, 100, 256] -> 输出 [2, 100, 256] self.linear1 = nn.Linear(256, 256) self.layernorm = nn.LayerNorm(256) # 对最后一维进行归一化 self.relu = nn.ReLU() # 第二个 Linear: 输入 [2, 100, 256] -> 输出 [2, 100, 60] self.linear2 = nn.Linear(256, 60) # 第三个 Linear: 输入 [2, 100, 60] -> 输出 [2, 100, 60] self.linear3 = nn.Linear(60, 60) self.quant = QuantStub() self.dequant = DeQuantStub()
def forward(self, x): x = self.quant(x) # 第一个 Linear x = self.linear1(x) # [2, 100, 256] x = self.layernorm(x) # [2, 100, 256] x = self.relu(x) # [2, 100, 256] # 第二个 Linear y = self.linear2(x) # [2, 100, 60] # 第三个 Linear z = self.linear3(y) z = self.dequant(z) return z
# 设置随机种子，保证每次生成的数据相同torch.manual_seed(42)example_input = torch.randn(2, 100, 256)model = SmallModel()
# 前向传播output_x = model(example_input)print("输入形状:", example_input.shape)print("输出形状:", output_x.shape)
# A global march indicating the target hardware version must be setted before prepare qat.set_march(March.NASH_M)
calib_model = prepare(model.eval(), example_input, qconfig_setter=( default_calibration_qconfig_setter, ), )
calib_model.eval()set_fake_quantize(calib_model, FakeQuantState.CALIBRATION)calib_model(example_input)
calib_model.eval() set_fake_quantize(calib_model, FakeQuantState.VALIDATION)calib_out_x = calib_model(example_input)print("calib输出shape:", calib_out_x.shape)
qat_bc = export(calib_model, example_input)# save(qat_bc, "qat.bc")# visualize(qat_bc, "qat.onnx")hb_quantized_model = convert(qat_bc, March.NASH_M)# save(hb_quantized_model,"quantized.bc")visualize(hb_quantized_model, "quantized_single.onnx")
复制代码

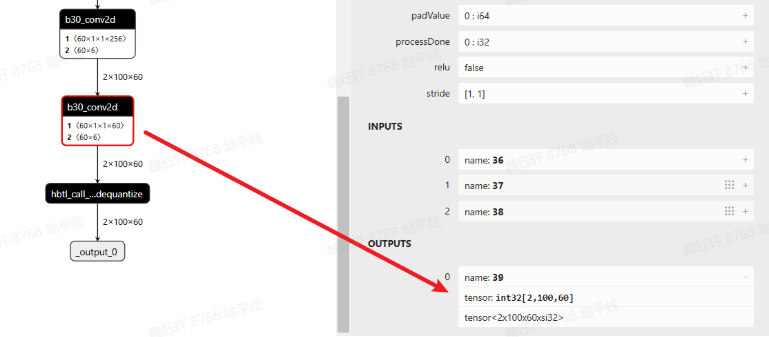

查看 quantized.onnx，可以看到最后一个 conv 确实是 int32 高精度输出
2. 输出又输入
如果 conv1，既作为模型输出，又作为后续 conv2 的输入，此时应该怎么办？
关键代码如下：
def forward(self, x): x = self.quant(x) # 第一个 Linear x = self.linear1(x) # [2, 100, 256] x = self.layernorm(x) # [2, 100, 256] x = self.relu(x) # [2, 100, 256] # 第二个 Linear y = self.linear2(x) # [2, 100, 60] y_out = self.dequant(y) y = self.quant_out(y_out) # y = self.quant_out(y)
# 第三个 Linear z = self.linear3(y) z = self.dequant(z) return x, y_out
复制代码
注意，y_out = self.dequant（y）是必须要添加的，否则无法实现该效果。
全流程代码如下：
import torchfrom horizon_plugin_pytorch import set_march, Marchset_march(March.NASH_M)from horizon_plugin_pytorch.quantization import prepare, set_fake_quantize, FakeQuantStatefrom horizon_plugin_pytorch.quantization import QuantStubfrom horizon_plugin_pytorch.quantization.hbdk4 import exportfrom horizon_plugin_pytorch.quantization.qconfig_template import ( calibration_8bit_weight_16bit_act_qconfig_setter, qat_8bit_weight_16bit_fixed_act_qconfig_setter, default_calibration_qconfig_setter, ModuleNameQconfigSetter)
from horizon_plugin_pytorch.quantization.qconfig import get_qconfig, MSEObserver, MinMaxObserverfrom horizon_plugin_pytorch.dtype import qint8, qint16from torch.quantization import DeQuantStubimport torch.nn as nnfrom horizon_plugin_pytorch.quantization import hbdk4 as hb4from hbdk4.compiler import convert, save, hbm_perf, visualize, compile
import torchimport torch.nn as nn
# 定义网络结构class SmallModel(nn.Module): def __init__(self): super(SmallModel, self).__init__() # 第一个 Linear: 输入 [2, 100, 256] -> 输出 [2, 100, 256] self.linear1 = nn.Linear(256, 256) self.layernorm = nn.LayerNorm(256) # 对最后一维进行归一化 self.relu = nn.ReLU() # 第二个 Linear: 输入 [2, 100, 256] -> 输出 [2, 100, 60] self.linear2 = nn.Linear(256, 60) # 第三个 Linear: 输入 [2, 100, 60] -> 输出 [2, 100, 60] self.linear3 = nn.Linear(60, 60) self.quant = QuantStub() self.quant_out = QuantStub() self.dequant = DeQuantStub()
def forward(self, x): x = self.quant(x) # 第一个 Linear x = self.linear1(x) # [2, 100, 256] x = self.layernorm(x) # [2, 100, 256] x = self.relu(x) # [2, 100, 256] # 第二个 Linear y = self.linear2(x) # [2, 100, 60] y_out = self.dequant(y) y = self.quant_out(y_out)
# 第三个 Linear z = self.linear3(y) z = self.dequant(z) return z, y_out
# 设置随机种子，保证每次生成的数据相同torch.manual_seed(42)example_input = torch.randn(2, 100, 256)model = SmallModel()
# 前向传播output_x, output_y = model(example_input)print("输入形状:", example_input.shape)print("输出形状:", output_x.shape, output_y.shape)
# A global march indicating the target hardware version must be setted before prepare qat.set_march(March.NASH_M)
calib_model = prepare(model.eval(), example_input, qconfig_setter=( default_calibration_qconfig_setter, ), )
calib_model.eval()set_fake_quantize(calib_model, FakeQuantState.CALIBRATION)calib_model(example_input)
calib_model.eval() set_fake_quantize(calib_model, FakeQuantState.VALIDATION)calib_out_x, calib_out_y= calib_model(example_input)print("calib输出shape:", calib_out_x.shape)
qat_bc = export(calib_model, example_input)# save(qat_bc, "qat.bc")# visualize(qat_bc, "qat.onnx")hb_quantized_model = convert(qat_bc, March.NASH_M)# save(hb_quantized_model,"quantized.bc")visualize(hb_quantized_model, "quantized.onnx")
复制代码

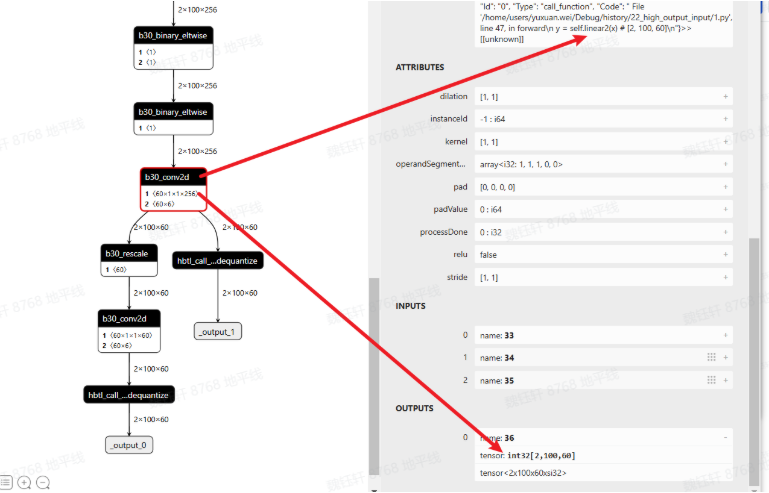

查看 quantized.onnx，linear2 符合预期，确实是 int32 高精度输出。

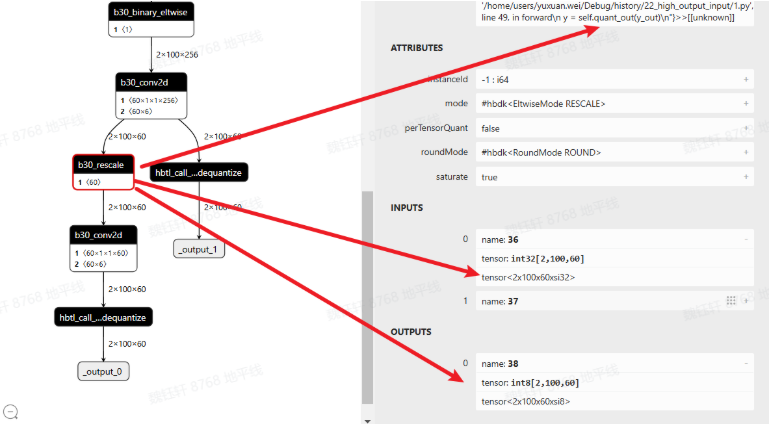

新加入的 dequant 与 quant 会变成 rescale

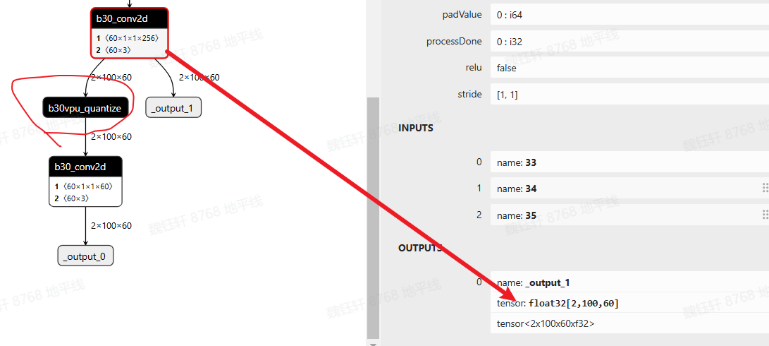

以上是征程 6EM 的默认做法，如果使用的是征程 6PH，conv like 算子输出直接就是 float32，在既作为输出，又作为下一阶段输入时，会存在 vpu 的 quantize（float32->int16/int8），如下图所示
如果想依旧沿用征程 6EM 的方式，可进行如下配置：
qat_bc._integer_conv = Truehb_quantized_model = convert(qat_bc, "nash-h")
复制代码
具体选择哪种方式可实测 latency（建议考虑将模型 conv like 算子 c++ 反量化的耗时减少也加进去对比）
