CAD 调整导入 PDF 的图形尺寸

在CAD设计流程中，经常需要将 PDF 格式的图纸或图形导入进行编辑与修改。然而，由于 PDF 文件本身可能存在不同的缩放比例或单位设置，导入后图形尺寸往往与实际需求不符，这给后续的设计工作带来了诸多不便。若不及时调整图形尺寸，可能会导致设计偏差、标注错误等问题。其实，通过 CAD 提供的相关工具和命令，我们可以快速、准确地调整导入 PDF 的图形尺寸。接下来，我们就详细介绍如何在 CAD 中实现这一操作，让导入的 PDF 图形完美适配你的设计需求。

问题描述：

PDF 导入 CAD 后可能会经过一定比例缩放，导入的图纸真实比例很难确定，如何将其调整为 1：1 的图形比例？

步骤指引：

取 PDF 图片中某个图形的长度，绘制其真实长度的直线；

点击菜单【修改-三维操作-对齐】（【ALIGN】命令），选择 PDF 图形，PDF 图形点位和真实长度直线进行对齐，从而对 PDF 进行缩放，图形符合实际尺寸。操作步骤参考如下。

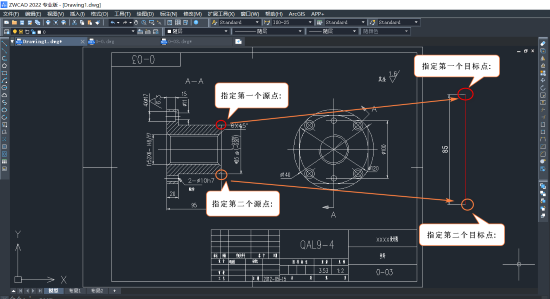

指定第一个源点:

指定第一个目标点:

指定第二个源点:

指定第二个目标点:

指定第三个源点或 <继续>: 回车

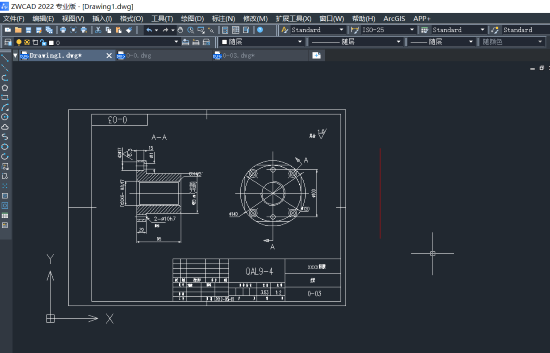

是否基于对齐点缩放对象? [是(Y)/否(N)] <否>: Y

本文的分享就到这里，希望能为你提供实用的信息。感谢你的耐心阅读，欢迎留言交流！
