MyEMS能源管理系统后台配置-组合设备管理

MyEMS 开源能源管理系统适用于建筑、工厂、商场、医院、园区的电、水、气等能源数据采集、分析、报表,还有光伏、储能、充电桩、微电网、设备控制、故障诊断、工单管理、人工智能优化等可选功能。

本文介绍 MyEMS 能源管理系统后台配置-组合设备管理

12.组合设备管理

组合设备为由其他设备组合而成的设备,统称为组合设备。

“组合设备”、“绑定计量表”、“绑定参数”、“绑定命令”的操作跟上述“设备管理”一致。

12.1 组合设备

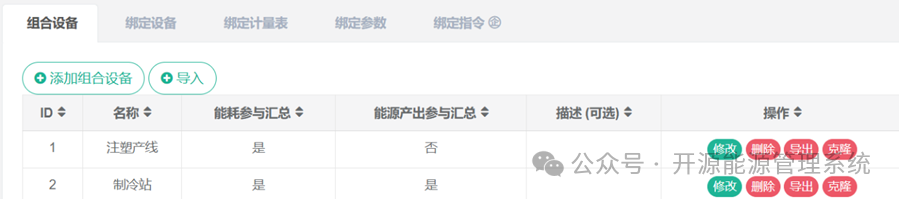

查看组合设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“组合设备”

图 12-1 组合设备列表

添加组合设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“组合设备”

4.点击“添加组合设备”按钮

5.在“添加组合设备”对话框中输入“名称”,“能耗参与汇总”,“能耗产出参与汇总”,“成本中心”和“描述”,SUV(企),摄像机地址(企)

6.点击“保存”按钮

图 12-2 添加组合设备

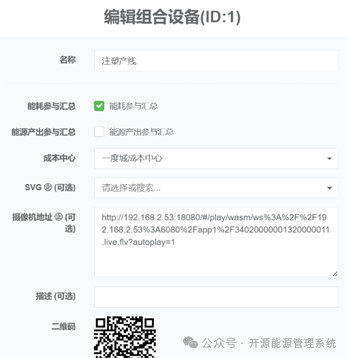

编辑组合设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“组合设备”

4.点击“修改”按钮

5.在“编辑组合设备”对话框中输入“名称”,“能耗参与汇总”,“能耗产出参与汇总”,“成本中心”和“描述”,SUV(企),摄像机地址(企)

6.点击“保存”按钮


图 12-3 编辑组合设备

删除组合设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“组合设备”

4.点击“删除”按钮

5.在“确认删除”对话框中点击“确认删除”按钮

导入组合设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“组合设备”

4.点击“导入”按钮

5.将数据输入对话框

6.点击“导入”按钮

导出组合设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“组合设备”

4.点击“导出”按钮

克隆组合设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“组合设备”

4.点击“克隆”按钮

12.2 绑定计量表

查看绑定计量表:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定计量表”

4.选择组合设备“5-8#冷冻水泵”

5.右侧绿色框“5-8#冷冻水泵绑定的表”下显示即为该设备所绑定的计量表


图 12-4 绑定计量表列表

添加绑定计量表:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定计量表”

4.选择组合设备“5-8#冷冻水泵”

5.拖拽右侧框“计量表”下的表到中间绿色框中

6.选择“输入表”或者“输出表”,点击“保存”按钮



图 12-5 添加绑定计量表

删除绑定计量表:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定计量表”

4.选择组合设备“5-8#冷冻水泵”

5.选择右侧绿色框“5-8#冷冻水泵绑定的表”下一个表拖拽到“回收桶”红色框内

6.提示解绑成功


图 12-6 编辑绑定计量表

12.3 绑定设备

绑定设备是指建立设备与组合设备的对应关系。

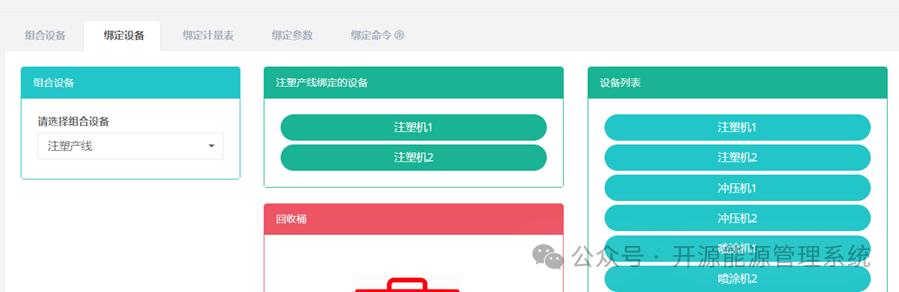

查看组合设备绑定的设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定设备”

4.在“组合设备”框中选择组合设备


图 12-7 查看组合设备绑定的设备

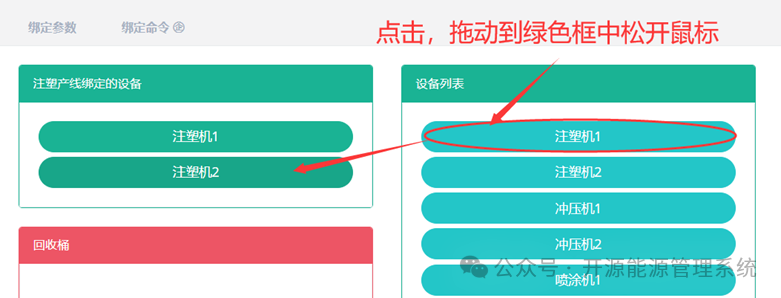

绑定设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定设备”

4.在“组合设备”框中选择组合设备

5.在“设备列表”框中选择组合设备

6.拖动想添加的设备到绿色方框中

7.添加设备成功


图 12-8 绑定设备

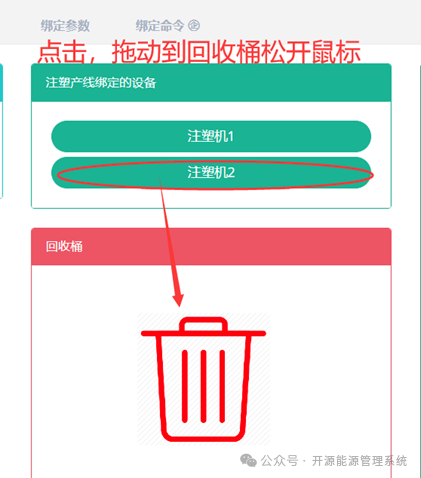

删除设备:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定设备”

4.在“组合设备”框中选择组合设备

5.拖动想删除的设备到红色的回收桶中

6.松开鼠标,删除完成


图 12-9 删除设备

12.4 绑定参数

查看绑定参数:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定参数”

4.选择组合设备“5-8#冷冻水泵”

5.右侧即为该设备的绑定参数列表


图 12-10 绑定参数列表

添加绑定参数:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定参数”

4.选择组合设备“5-8#冷冻水泵”

5.点击“添加参数”按钮

6.在“添加参数”对话框输入“名称”,“类型”和“常量值”

7.点击“保存”按钮


图 12-11 添加绑定参数

 修改绑定参数:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定参数”

4.选择组合设备“5-8#冷冻水泵”

5.点击“修改”按钮

6.在“编辑参数”对话框输入“名称”,“类型”和“常量值”

7.点击“保存”按钮


图 12-12 编辑绑定参数

 删除绑定参数:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定参数”

4.选择组合设备“5-8#冷冻水泵”

5.点击“删除”按钮

6.在“确认删除”对话框中点击“确认删除”按钮

12.4 绑定命令(企)

绑定命令是指建立设备与命令的对应关系。

查看设备绑定的命令:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定命令”

4.在“组合设备”框中选择设备


图 12-13 查看绑定命令

绑定命令:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定命令”

4.在“组合设备”框中选择设备

5.在“命令列表”框中选择命令

6.拖动想添加的命令到绿色方框中

7.添加命令成功


图 12-14 绑定命令

删除命令:

1.点击菜单“系统管理”

2.点击菜单“组合设备管理”

3.点击标签页“绑定命令”

4.在“组合设备”框中选择组合设备

5.拖动想删除的设备到红色的回收桶中

6.松开鼠标,删除完成


图 12-15 删除命令
