CST 软件如何截取部分封装或者 PCB 进行仿真

本期将介绍 CST 软件在 EDA 领域里的常见问题，如何选取部分的封装或者 PCB 进行仿真。

这里的选取部分是选取仿真区域，用 CST 软件进行 PCB 或者封装仿真不需要简化 EDA 文件模型。

用户在仿真 PCB 时，有时候只需要仿真其中部分的网络(nets)，CST 软件 EDA import 功能能方便的选取部分的区域进行仿真。并且可以手动改变仿真的区域。

EDA 模型导入

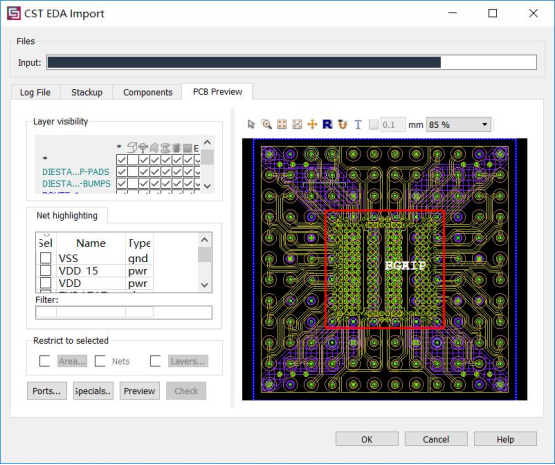

导入 EDA 文件，这里我们还是导入仿真实例 002 中的芯片封装，如下图所示：

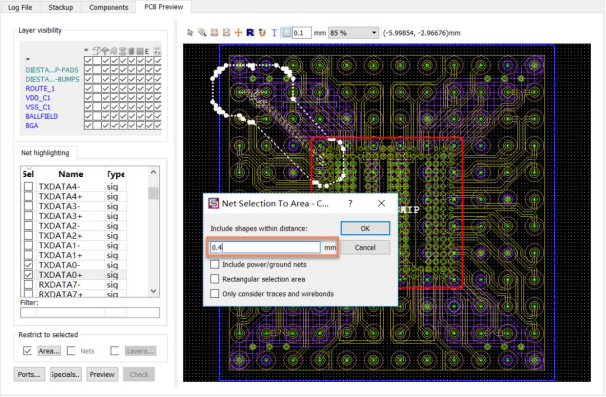

如果我们只想仿真 TXDATA0+和 TXDATA0-，则勾选中需要仿真的网络名，勾选 Area，并点击 Area，弹出对话框如下图所示：

 这里我们选择距离网络 0.4mm 的区域，点击 OK。

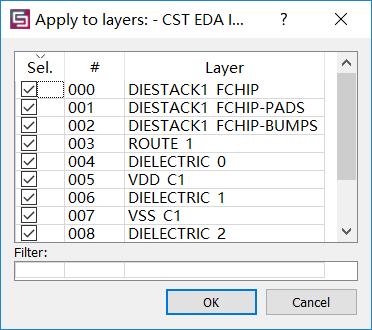

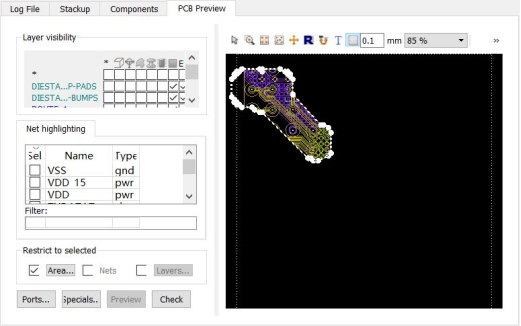

再点 OK，将所有层网络都考虑在内。点击 Preview，如下图所示：

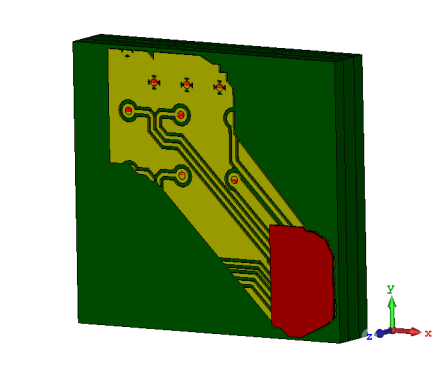

这时候再点击 EDA import 下的 OK 按钮，可以在微波工作室中看到三维结构如下图所示：

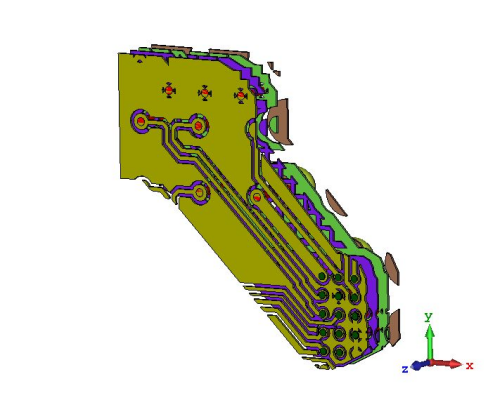

隐藏了介质层后，如下图所示：

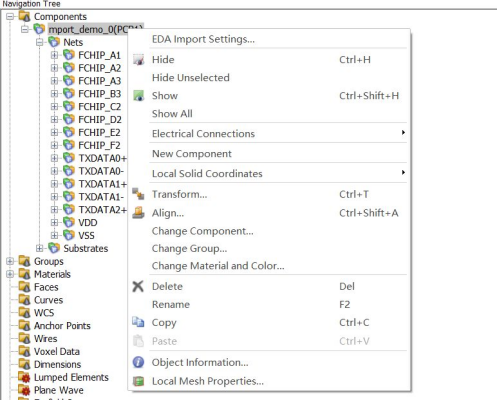

我们右键点击导航栏里 Components 下的第一个目录，点击 EDA Import Setting。返回 EDA Import 界面进行修改，如下图所示：

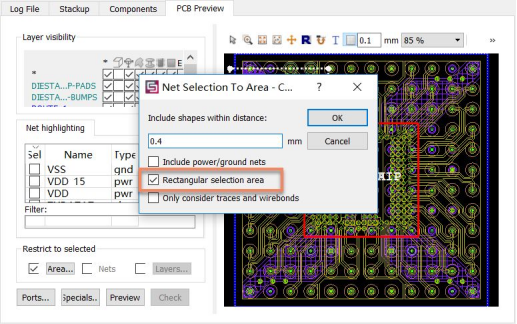

这次我们勾选 Rectangular selection area，如下图所示：

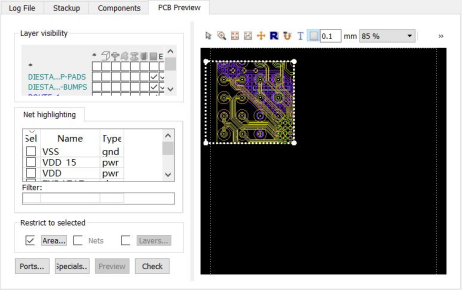

再点 OK，将所有层网络都考虑在内。点击 Preview，如下图所示：

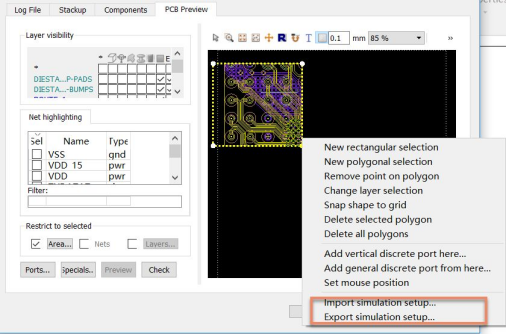

我们在预览界面下，点击右键，可以自定义改变仿真模型导入区域（图中的长方形方框）。同时，我们还能将所做的设定进行导出，用以下次调用。

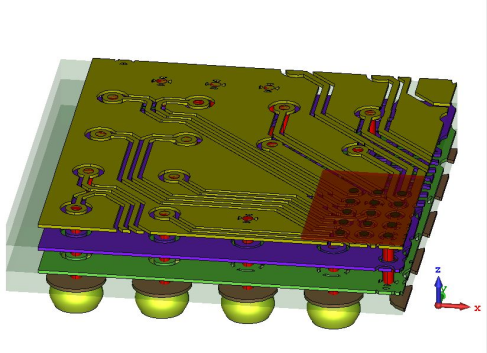

这时候再点击 EDA import 下的 OK 按钮，可以在微波工作室中看到三维结构如下图所示：

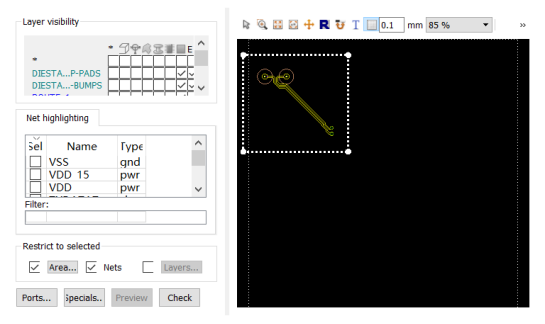

我们再勾选上 Nets 旁的方框，并点击 Preview，如下图所示

这时候只考虑选中的 Nets。

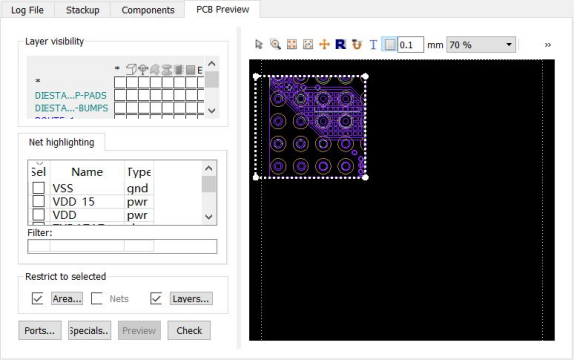

同样，当我们勾选了 Layers，并选择对应的层，此时，模型也只导入选中的层，Preview 后，如下图所示：

边界条件设置

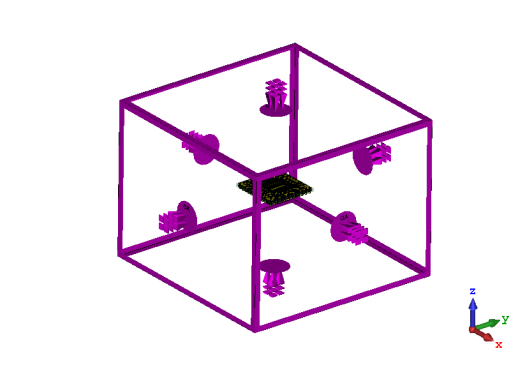

如果我们导入的是整板，我们推荐用 Open add space 的边界条件，可以模型 EMI 等辐射发射问题，如下图所示:

当我们只导入并仿真部分网络时，为了避免新的截断的边界引起的反射能量，我们建议在边界处直接用 Open 边界条件。

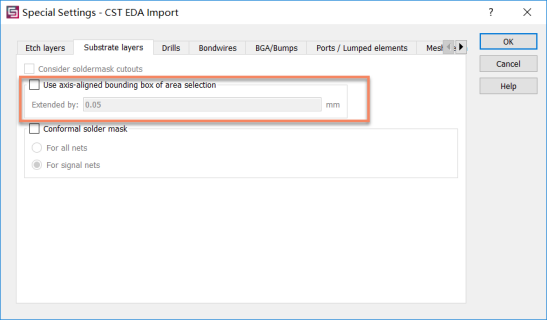

此外我们需要在下图处，去掉默认的勾，以避免软件自动增加一段介质区域，如下图所示：

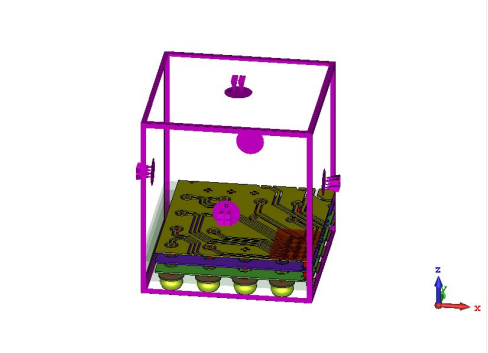

此时仿真模型的边界如下图所示：

CST 软件里 EDA 导入操作非常简单，不需要对 EDA 文件进行额外的简化。在仿真局部 SI 问题时，可以用以上提到的局部导入模型的方法。
