CST 软件如何用远场探针验证 RCS 探针结果

之前写过 CST 软件的金属球单站 RCS，对比了 T 和 I，用的只是 RCS 探针：

那么 CST 软件远场探针 E-field (farfield) 可以得到一样的 RCS 结果吗？当然，还能用来验证结果。

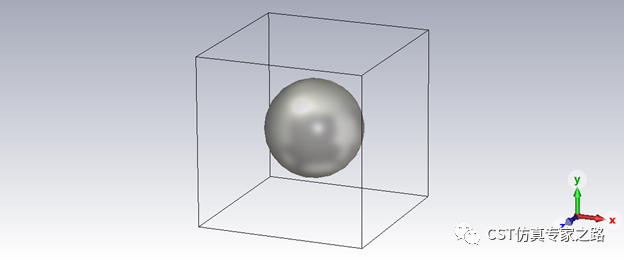

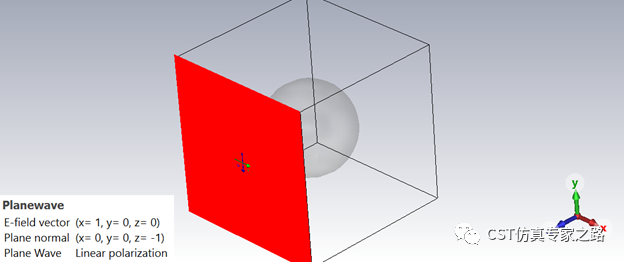

半径 10mm PEC 球，平面波从 Z+方向入射：

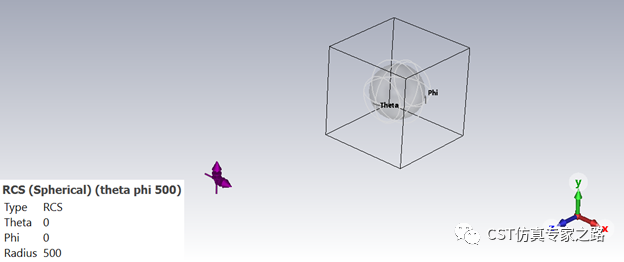

在与平面波相同的方向上，定义 0.5m 处两个探针，电场远场和 RCS：

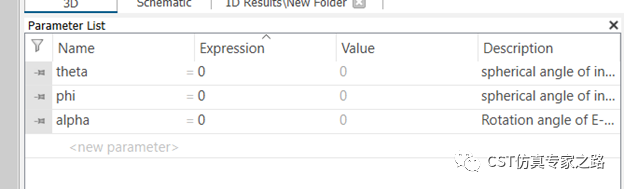

这里平面波、探针位置、探针名字，都是用的 theta 和 phi 参数控制，可以用来扫入射角。

CST 软件扫入射角的单站 RCS 我们以后再说，本文就固定 Z+方向演示两个探针结果而已。

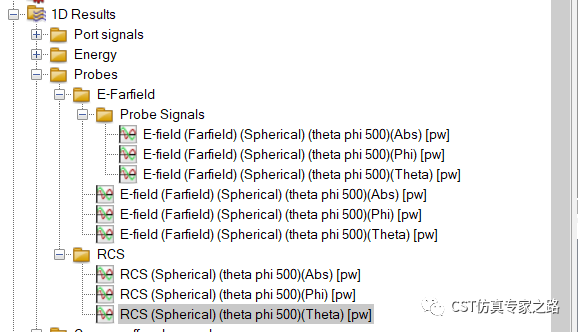

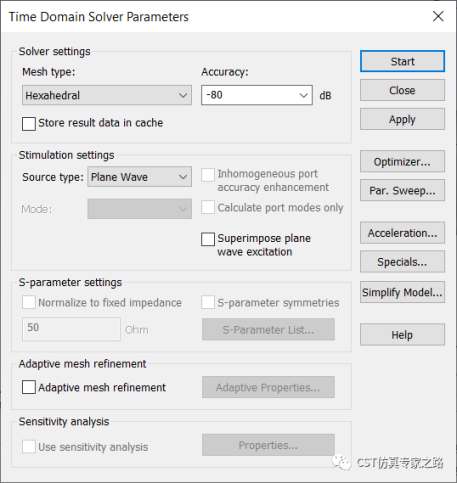

CST 软件运行 T 求解器，得到电场远场的时域频域结果，以及 RCS：

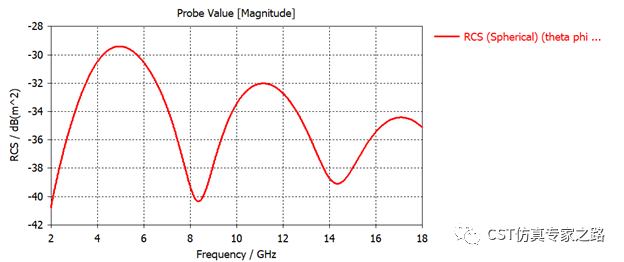

我们看 Theta 的 RCS 探针结果（dB）：

下面我们用 CST 软件电场远场的频域结果，后处理得到 RCS，然后再和探针对比。

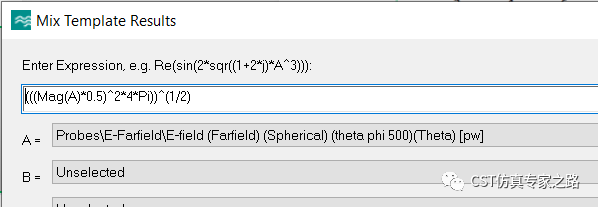

后处理添加公式：

要说明的是，CST 软件这里电场探针的频域结果已经归一化，所以可以作为散射场与入射场的比直接用。关于探针结果归一化问题，之前写过，就不细说了。

其中 0.5 是因为探针距离 0.5m，得到的是 1m 的参考电场强度。

CST 软件最后开根号是因为我们要对比的 RCS 探针结果是 dB(m^2)，RCS 结果 dB 视图是 10log10(sigma)，是对的。而电场这边公式算出来的 RCS 是（m^2），作为一般的结果，如果使用 dB 视图的话，用的都是正常的 20log10(x)；就算多了，所以这里我们手动先开根号。

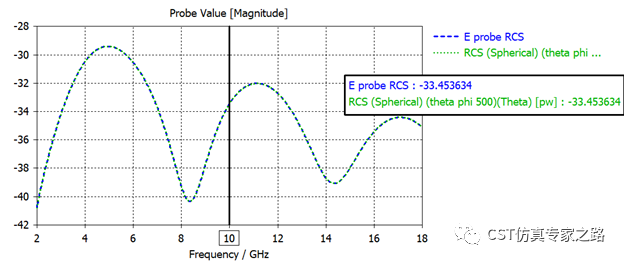

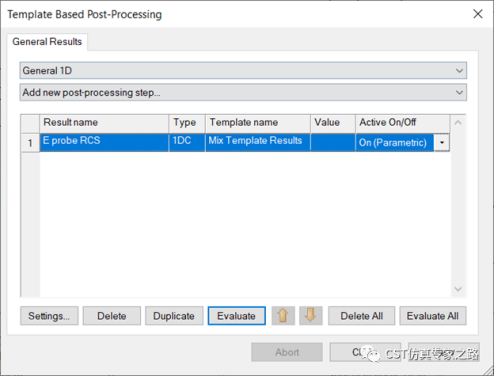

Evaluate 后处理，得到结果和 RCS 的结果放在一起，还是只看 dB：

小结：

1.   RCS 探针就是用来算 RCS 的，方便很多。

2.   不嫌麻烦可以手动用散射电场计算 RCS。

3.   dB 计算是 20log 还是 10log 要分清楚。
