云原生最佳实践系列 7：基于 OSS Object FC 实现非结构化文件实时处理

2024-04-01
浙江
本文字数：2152 字
阅读完需：约 7 分钟

方案概述

现在绝大多数客户都有很多非结构化的数据存在 OSS 中，以图片，视频，音频居多。举一个图片处理的场景，现在各种终端种类繁多，不同的终端对图片的格式、分辨率要求也不同，所以一张图片往往会有很多张衍生图，那如果所有的衍生图都存在 OSS 中，那存储的成本会增加，所以就可以通过 OSS Object FC 的方案，在不同的终端请求时，对 OSS 中的原图基于终端的要求做实时处理，然后响应返回，这样 OSS 中只需要存储原图即可。

该方案以图片处理的两类场景为例：

场景一： OSS 中只存原图，用户在请求 URL 中带着期望对图片做何种处理的参数，请求回来的图片是已经基于参数处理好的图片。

场景二： OSS 中只存某种格式的图片，实现无论用户请求时 URL 中是何种格式，都可以正常返回图片。

方案优势

不需要所有版本的图片都保存，只需要保存原图即可，可有效优化 OSS 存储成本。
可以灵活实现对 OSS 中的数据做在请求时做扩展业务逻辑的需求，极大减少 OSS 侧定制开发，并且客户可以完全掌控处理图片的逻辑，扩展性极强。比如请求时实时加水印、实时美颜处理、实时裁剪图片、实时截帧等。

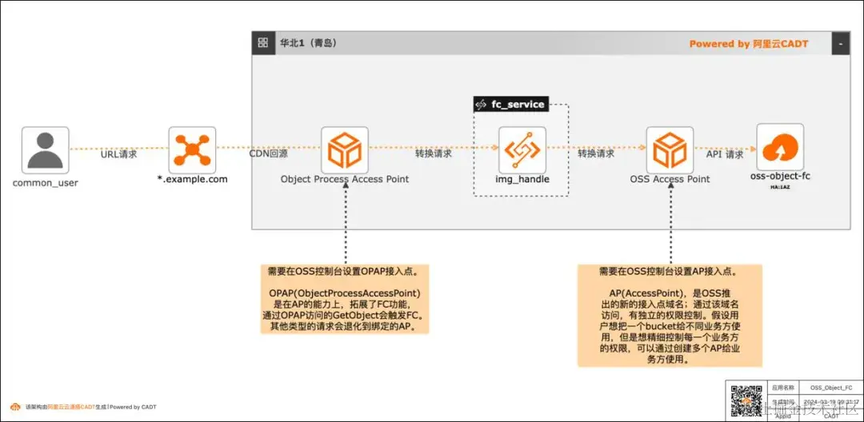

部署架构

名词解释：

OPAP(Object Process Access Point)：是在 AP 的能力上，拓展了 FC 功能，通过 OPAP 访问的 GetObject 会触发 FC。其他类型的请求会退化到绑定的 AP。
AP(AccessPoint)：是 OSS 推出的新的接入点域名；通过该域名访问，有独立的权限控制。假设用户想把一个 bucket 给不同业务方使用，但是想精细控制每一个业务方的权限，可以通过创建多个 AP 给业务方使用。

架构说明

该方案的整条链路是非常清晰明确的：

用户请求 CDN 地址展示图片。
CDN 没有命中后回源到 OPAP。
OPAP 的请求会触发函数计算的函数，在该函数中可以拿到用户请求的 URL 详细信息，然后可由用户自行实现对图片处理的逻辑。
函数中对图片处理完后，将图片返回给 AP。
AP 返回给 OSS，由 OSS 响应给 CDN。

整个方案中，CDN 的回源配置，OPAP 的创建，AP 的创建，函数代码的实现需要在产品控制台进行配置，详细步骤参见后续内容。

产品介绍

专有网络 VPC（Virtual Private Cloud）： 是用户基于阿里云创建的自定义私有网络, 不同的专有网络之间二层逻辑隔离，用户可以在自己创建的专有网络内创建和管理云产品实例，比如 ECS、负载均衡、RDS 等。

函数计算 FC（Function Compute）： 函数计算是事件驱动的全托管计算服务。使用函数计算，您无需采购与管理服务器等基础设施，只需编写并上传代码或镜像。函数计算为您准备好计算资源，弹性地、可靠地运行任务，并提供日志查询、性能监控和报警等功能。

内容分发网络（Content Delivery Network，CDN）： 是建立并覆盖在承载网上，由不同区域的服务器组成的分布式网络。将源站资源缓存到全国各地的边缘服务器，供用户就近获取，降低源站压力。

阿里云对象存储 OSS（Object Storage Service）： 是一款海量、安全、低成本、高可靠的云存储服务，可提供 99.9999999999%（12 个 9）的数据持久性，99.995% 的数据可用性。多种存储类型供选择，全面优化存储成本。

云速搭 CADT（Cloud Architect Design Tools）： 是一款为上云应用提供自助式云架构管理的产品，显著地降低应用云上管理的难度和时间成本。本产品提供丰富的预制应用架构模板，同时也支持自助拖拽方式定义应用云上架构；支持较多阿里云服务的配置和管理。用户可以方便的对云上架构方案的成本、部署、运维、回收进行全生命周期的管理。
