CAD 如何在动态块编辑中显示不可见的图形

作者:极客天地
  • 2025-07-04
    湖北
  • 本文字数:246 字

    阅读完需:约 1 分钟

CAD的动态块编辑过程中,有时会遇到某些图形元素不可见的情况,这给设计调整和参数化操作带来了不小的困扰。无论是被隐藏的约束、未激活的可见性状态,还是图层或属性设置问题,都可能让关键图形“消失”在编辑界面中。本文将深介绍如何显示不可见图形的方法,帮助您快速找回并控制这些隐藏内容,确保设计流程高效顺畅。

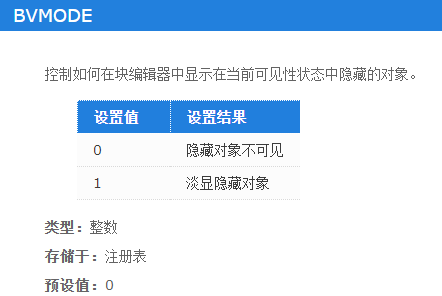

其实块编辑器中是否显示不可见图形,由系统变量【BVMODE】控制。



我们可以打开图纸进入块编辑环境后,通过点击【可见性模式】按钮,可以隐藏/显示不可见的图形。



以上就是本文的全部内容,希望能对您有所帮助!
