CST 基础教程：用 IDEMWORK 提取宽带宏模型（下）

本期将介绍如何用 CST 的 IDEMWORK 提取宽带宏模型（Broadband Macromodeling）。我们分为上下两个部分介绍，第一部分是宏模型及软件介绍，第二部分介绍实际案例。接下来我们接着上一期继续介绍 IDEM。

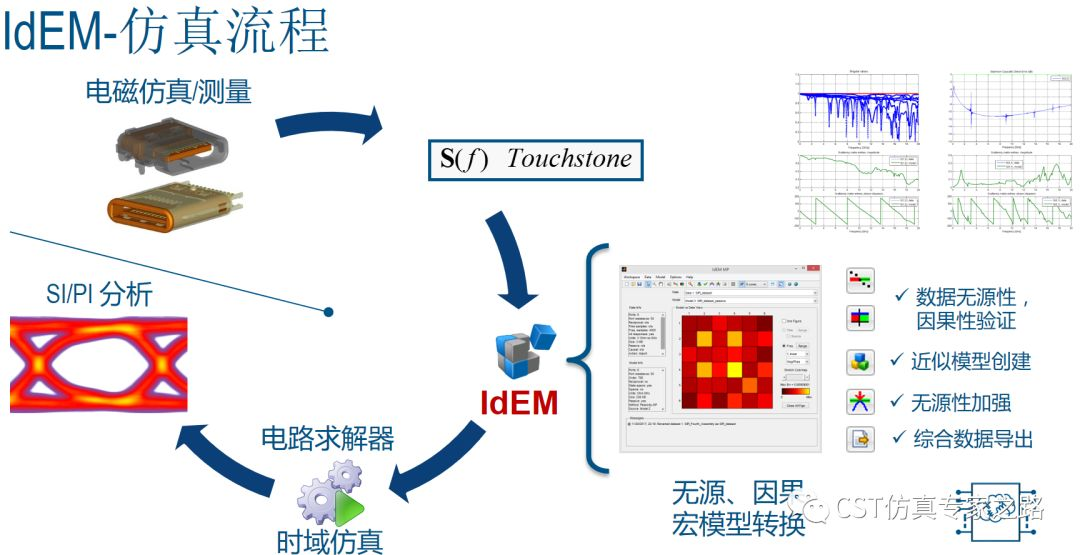

首先我们来看一下 IdEM 的放在流程，如下图：

step1 启动软件，导入文件

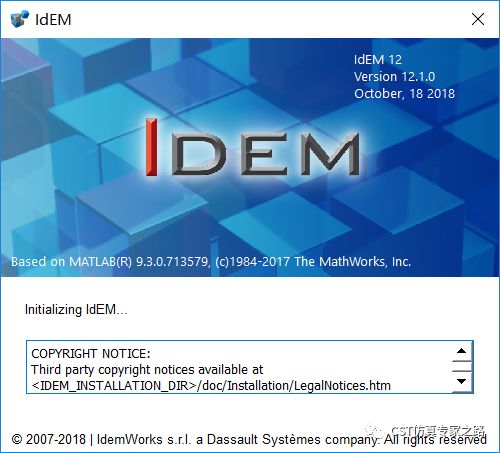

在 CST 套装中的工具栏直接打开 Idem 如下图，启动 IdEM 12 软件：

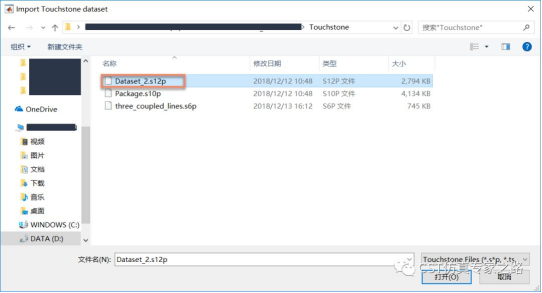

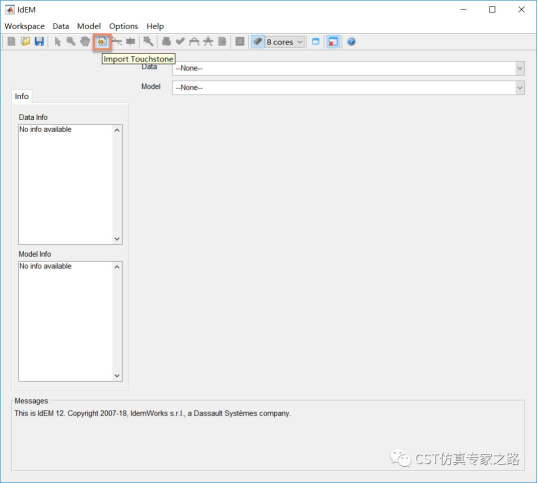

导入反正或者测试得到的 Touchstone 文件，这里导入一个 s12p 的文件，如下图所示：

Step2 Check 无源性和因果性

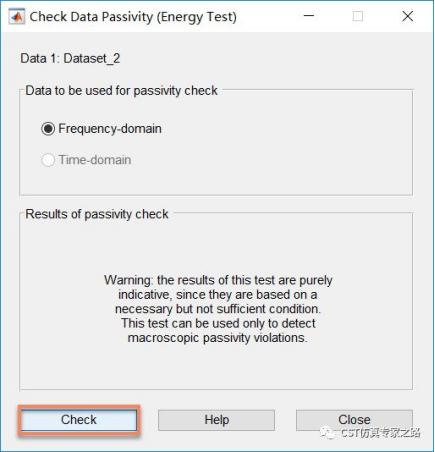

导入后如下图所示，我们依次点无源性和因果性检测，如下图所示：

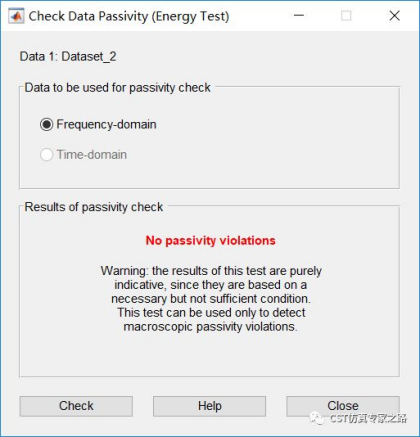

点击 Check 后，结果如下图：

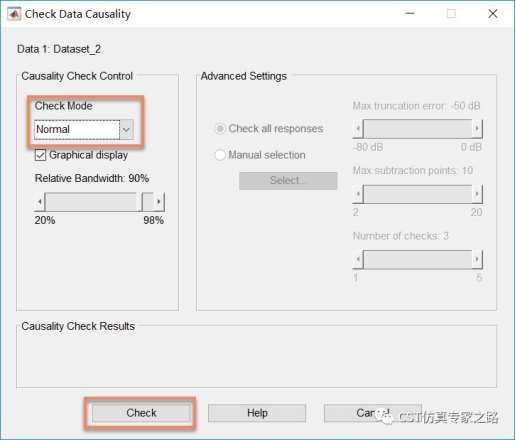

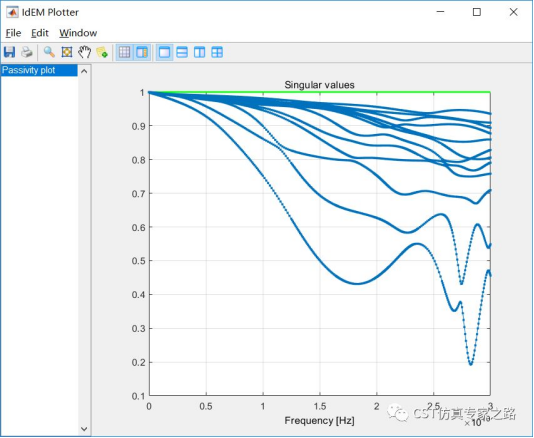

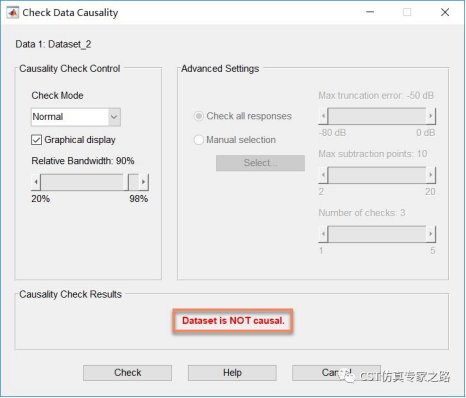

我们看到这个无源性检测结果是可以的，所以的 S 参数值都小于 1。我们再进行因果性检测，如下图所示：

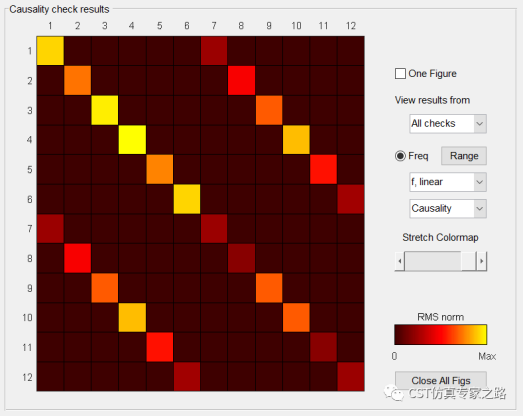

检查结果显示，结果是非因果的，我们点开 Causality Check results 里黄色的方块，如下图所示：

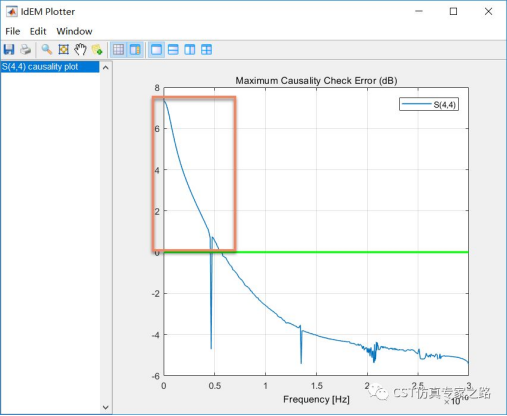

打开其中 S4,4 这个单元，我们发现，这是个非因果的单元。如下图所示：

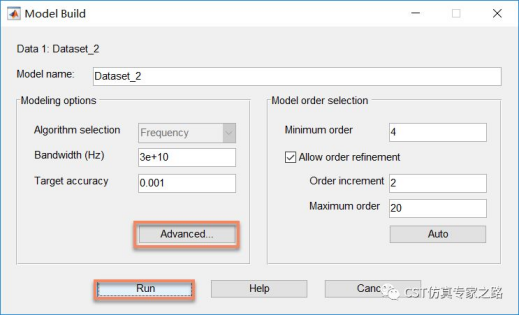

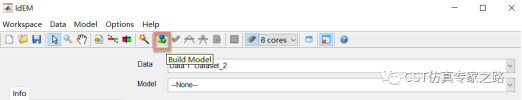

我们点击 Build Model 按钮产生模型，如下图所示：

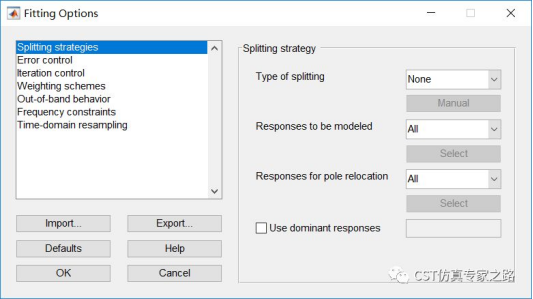

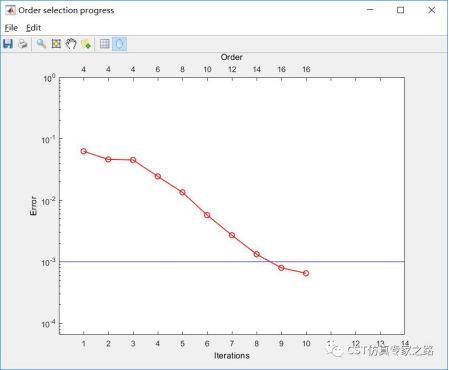

这里我们采用默认的设置，如果点开 Advanced 按钮，有大量的高级设置开放给用户进行调整，这也是 IdEM 的有点之一。点击 Run 后，软件自动用高阶的 Spice 模型去逼近原来的数据文件，如下图所示：

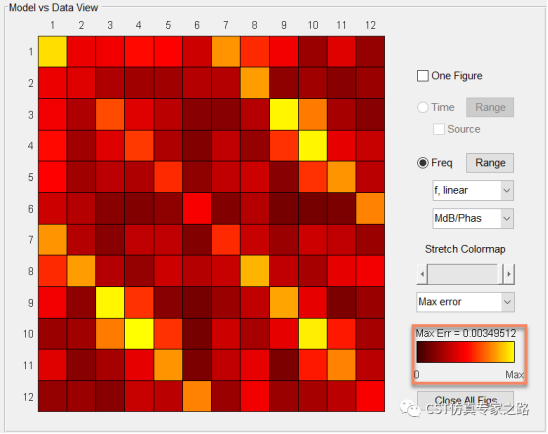

经过若干次迭代，生成的模型达到了用户预设的精度要求，如下图可见 Model 和 Data 精度差异如下图颜色表示，即使在颜色最亮的地方精度差异也仅仅差 0.0035，满足精度要求。

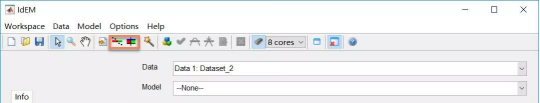

用户可以点开响应的单元查看两者的差异。点击下图按钮，再进行一次模型创建后的无源性检测。

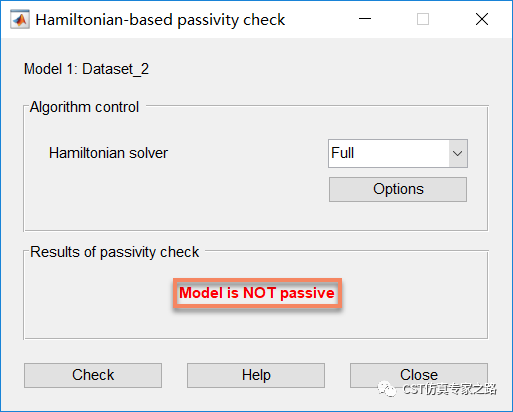

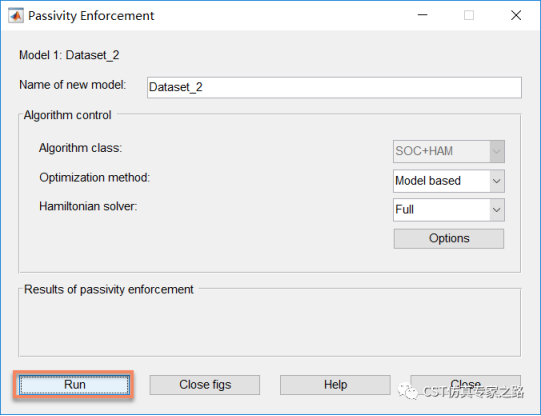

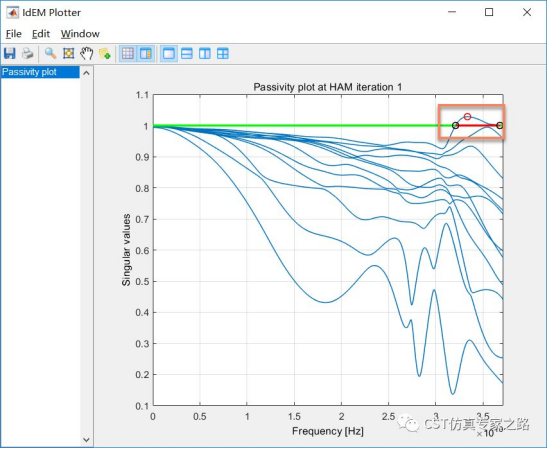

这次检测发现很不幸，有部分的模型不符合无源性，我们需要进行无源性加强，点击按钮如下图所示：

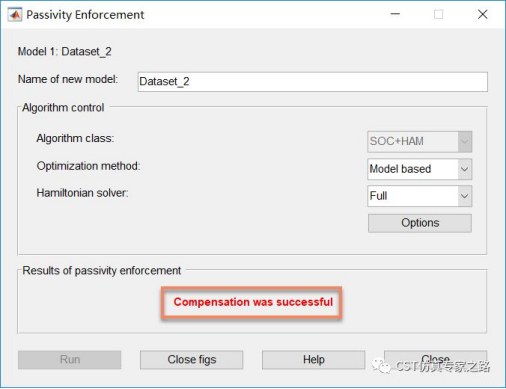

我们看到成功补偿后，大于 1 的部分被成功压制下来，我们再进行一次精度检测，点击如下图标：

我们发现精度仍然达到预期要求，那么到此模型创建就完成了，由于算法原理，IdEM 生成的 spice 模型一定是符合因果性的。

step3 导出模型

点击以下图标导出模型，如下图所示：

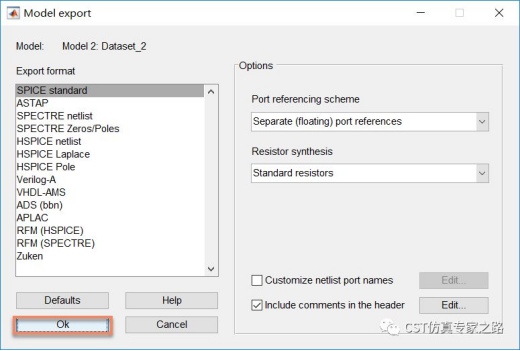

选择要导出的模型格式和形式点击

保存相应的 spice 文件即可。到这里这样一个完整的 touchstone 文件转换到 spice 宏模型的工作流程就完成了。

总结

IdEM 可以并行快速的处理宏模型转换工作，保证模型的因果性，无源性，并且有很高的精度。有非常多开发的设置能让用户更自由的去创建宏模型，甚至能将一些错误的非因果或者有源模型修复过来，当然如果导入数据太差的话，无论什么软件都办不到。

总而言之，IdEM 可能是行业内最佳的宏模型转换工具，为了不违法广告法才加上了可能二字。

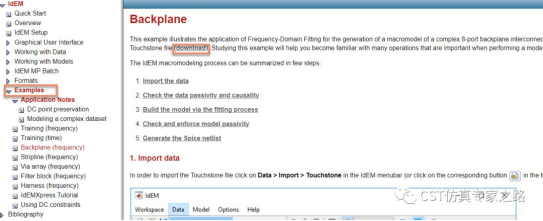

更多例子和例子用的 touchstone 文件可在 help 文档里找到，如有问题请留言。
