理想汽车智驾方案介绍 3｜MoE+Sparse Attention 高效结构解析

一、前言

【理想汽车智驾方案介绍专题 -1】端到端+VLM 方案介绍

【理想汽车智驾方案介绍专题 -2】MindVLA 方案详解

在上述两篇系列帖子中，笔者已对理想汽车 VLM 和 VLA 方案的框架进行了全面介绍，但对于其中的前沿技术仅做了初步探讨，未进行更深入的剖析。因此，笔者计划继续以系列文章的形式，介绍其中涉及的相关前沿技术。

首先，将介绍 MindVLA 中采用的“MoE + Sparse Attention”高效结构。

二、MoE + Sparse Attention 高效结构

稀疏注意力（Sparse Attention）与混合专家架构（MoE）是提升大模型效率与性能的核心技术。MindGPT 针对大语言模型（LLM）进行了重新设计与预训练，使其具备了 3D 空间理解和 3D 推理能力，不过这在一定程度上增加了大语言模型（LLM）的参数量。即便采用英伟达（NV）大力宣传的 Thor - U 智驾芯片，在端侧部署时仍有可能会出现推理效率低下的问题。所以模型采用了 MOE 架构+SparseAttention，实现模型容量扩容的同时不会大幅度增加推理负担。

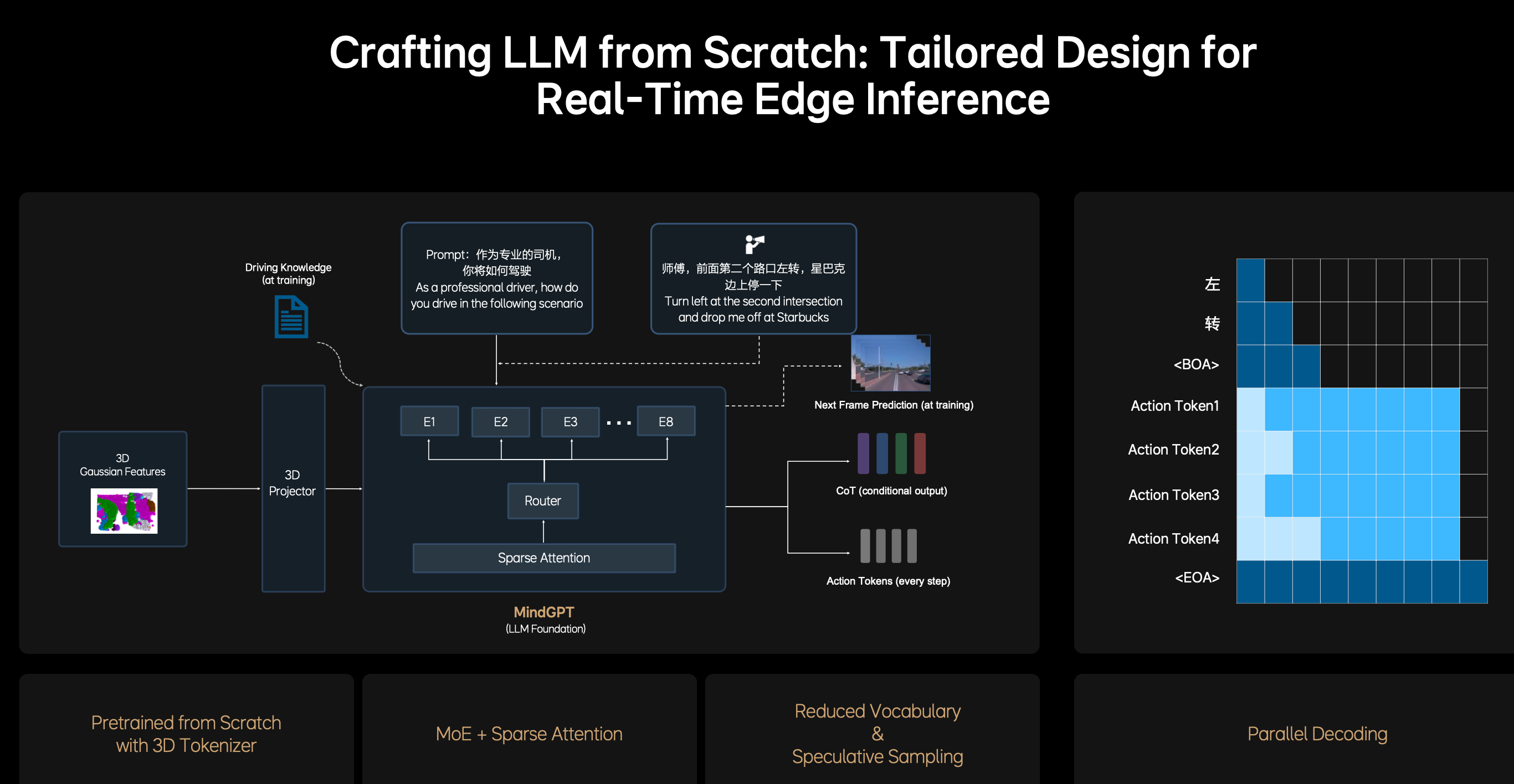

由上图可以看到，MindGPT 使用混合专家（MoE）架构（有 E1-E8 个专家），由 Router 动态选择激活部分专家（而非全部），只在需要时调用相关子模型。稀疏注意力（Sparse Attention）则限制注意力机制的复杂度，只关注关键输入部分（如相关物体或动作），而不是全局计算。在这张图中，它的实现过程是：

每一层的 token 并不全互相注意，而是：

利用 Router 分配 token 给不同的 expert
每个 expert 内部只在局部或关键 token 上建立注意力连接

这种结构既节省计算，又保持了输入的局部结构性，尤其适合 3D 场景中的空间约束。

2.1 Sparse Attention

参考论文 Generating Long Sequences with Sparse Transformers

传统 transformer 的全连接注意力复杂度为

O (n^{2})

，对于高维空间场景（例如 3D Token 很多）会显著拖慢速度、增加计算。

稀疏注意力的核心目标是：

减少 token-to-token 的注意力连接（只对一部分 token 建立 attention）
降低计算复杂度，同时保持关键 token 的交互质量

那么它是如何实现目标的呢？下面将结合 Sparse Transformer 代码进行介绍。

Sparse Transformer 是由 OpenAI 提出的稀疏注意力的最早实现之一，其核心思想是用 规则稀疏模式（Regular Sparse Patterns） 替代标准全连接注意力（full self-attention）。在保持表示能力的同时，将注意力复杂度从

O (n^{2})

降低为

O （ n n ）

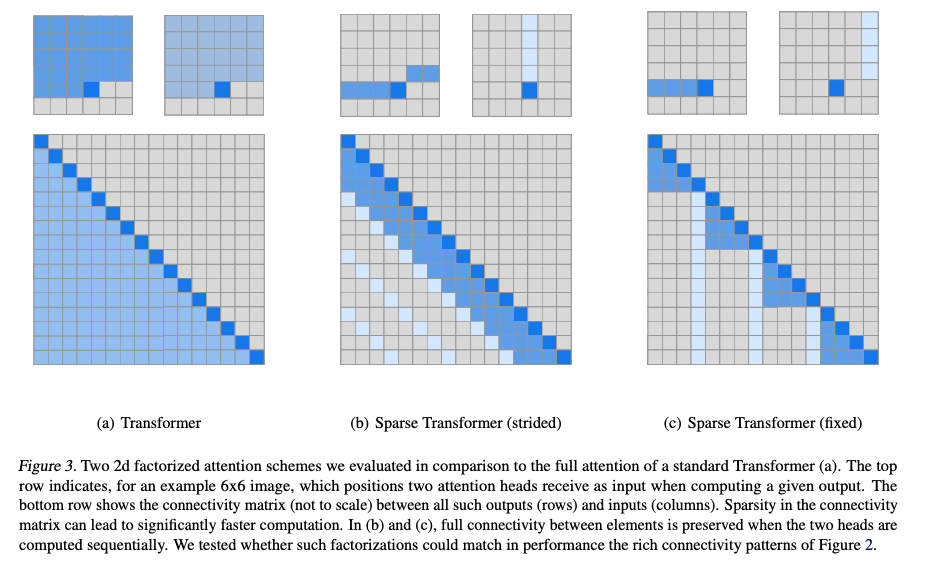

2.1.1 Sparse Attention 图结构解析

Strided attention（跳跃连接）

每个 token 关注步长为 s 的若干 token，例如：

位置:      0   1   2   3   4   5   6   7   8strided:   ↑       ↑       ↑       ↑

复制代码

token 8 会关注 0， 2， 4， 6 这些步长为 2 的 token。

Local attention（局部窗口）

每个 token 也关注自己附近的窗口内 token，比如前后 2 个：

位置:       5局部窗口:   3   4   5   6   7

复制代码

组合结构

将两者合并后，注意力图是 局部窗口 + 跳跃连接，形成稀疏但有覆盖力的结构：

Token 位置:         8局部连接:         6 7 8跳跃连接:     0 2 4

复制代码

这种结构可以保证每个 token 都能快速传播到远端（通过跳跃），并同时保留局部建模能力。

2.1.2 代码实现解析

由于 OpenAI Sparse Transformer 没开源，这里参考了其思想的一个流行实现：[OpenNMT-py 或 custom PyTorch 实现]，也可参考 Reformer 等模型实现方式。

稀疏注意力 mask 构造（关键）

def build_sparse_attention_mask(seq_len, block_size=64, num_local_blocks=1, stride=2):    """    构造稀疏注意力 mask：局部 + 跳跃    """    mask = torch.zeros(seq_len, seq_len, dtype=torch.bool)
    for i in range(seq_len):        # 添加局部窗口（例如前后1个block）        for j in range(-num_local_blocks, num_local_blocks + 1):            idx = i + j * block_size            if 0 <= idx < seq_len:                mask[i, idx] = True
        # 添加跳跃连接（stride）        for j in range(0, seq_len, stride):            mask[i, j] = True
    return mask

复制代码

这个 mask 会用于注意力权重：

attn_scores = torch.matmul(query, key.transpose(-2, -1))  # [B, H, N, N]attn_scores[~mask] = -inf  # 掩蔽非连接位置attn_probs = softmax(attn_scores)

复制代码

应用在 Attention 模块

核心 attention 模块不变，只是加了 mask：

def sparse_attention(query, key, value, mask):    attn_scores = torch.matmul(query, key.transpose(-2, -1))    attn_scores = attn_scores.masked_fill(~mask, float('-inf'))    attn_probs = torch.softmax(attn_scores, dim=-1)    return torch.matmul(attn_probs, value)

复制代码

这样就可以在不修改 Transformer 主体结构的前提下使用稀疏连接。

以下是一个 9×9 attention matrix 的稀疏连接可视化（● 表示有连接）：

Token ID →    0 1 2 3 4 5 6 7 8  ┌──────────────────0 │●       ●       ●1 │  ●     ●     ●2 │    ●   ●   ●3 │      ● ● ●4 │      ● ● ●5 │      ● ● ●6 │    ●   ●   ●7 │  ●     ●     ●8 │●       ●       ●

复制代码

中间对角线为 局部 attention，分布的条纹为 跳跃 attention。

2.1.3 复杂度分析

标准全连接 Self-Attention 的公式是：

Q K^{T}

：产生 n×n 的权重矩阵 → 计算复杂度是：

O (n^{2} d)

;

Softmax ()V :

O (n^{2} d)

;

整体复杂度为：$ $O (n^{2} d)$ $，这意味着当序列变长时（如 n=8192），计算量和内存都会剧增。

Sparse Transformer 通过限制每个 token 只关注 $ $O (n)$ $个位置，从而稀疏 attention 矩阵。

每个 token 的 attention 链接数为

$ $k = O (n)$ $，

所有 token 的总链接数就是

n \cdot k = n \cdot n

。

由于只需要对是

n \cdot n

个位置计算 QKᵀ dot product，而不是

n^{2}

，每个位置依然是 O(d)的向量操作，

所以 Sparse Transformer 的复杂度是是

O (n \cdot n)

。

2.2 MoE

MoE（专家混合体）是神经网络的一种架构模式，该模式将一个层或操作（例如线性层、多层感知机或注意力投影）的计算拆分为多个“专家”子网络。这些子网络各自独立地进行计算，其计算结果会被整合，以生成 MoE 层的最终输出。MoE 架构可分为密集型和稀疏型，前者意味着在处理每个输入时都会启用所有专家，后者则表示每个输入仅使用部分专家。因此，MoE 架构具备以下优势：

提升计算效率
在不显著增加推理成本的前提下，扩大模型容量（参数量）

这些优势与大模型的应用难题完美匹配，故而在该领域得到了较为广泛的应用。

2.2.1 MoE 结构解析

本节首先描述 MoE 的核心组件，然后以 DeepSpeed-MoE 源代码为例进行详细解析。

以 PyTorch 为例，MoE 的核心组成部分通常包括以下几个模块：

1.`Gate` 模块（路由器）

负责为每个输入样本选择合适的专家（通常是 top-k 策略）：

# 伪代码scores = gate(x)  # (batch_size, num_experts)top_k_scores, top_k_indices = torch.topk(scores, k=2)

复制代码

scores 通常是通过一个线性层获得，表示输入样本对各个专家的偏好程度。
路由器可能带有噪声或正则（如 Switch Transformer 中的 noisy gating）。

2.`Experts` 模块（多个子网络）

每个专家是一个独立的神经网络（比如一个 MLP）：

class Expert(nn.Module):    def __init__(self, hidden_dim):        self.ff = nn.Sequential(            nn.Linear(hidden_dim, 4*hidden_dim),            nn.ReLU(),            nn.Linear(4*hidden_dim, hidden_dim)        )

复制代码

通常通过参数共享或并行执行多个专家。

3.`Dispatcher`（稀疏调度器）

根据 Gate 的输出，将输入路由给选中的专家，并收集输出：

 for i in range(num_experts):    expert_input = input[mask[:, i]]    expert_output = experts[i](expert_input)    output[mask[:, i]] = expert_output * gate_scores[:, i]

复制代码

这一步骤通常要做优化，否则容易成为性能瓶颈。

2.2.2 DeepSpeed-MoE 示例代码

源码地址：https://github.com/microsoft/DeepSpeed/tree/master/deepspeed/moe

其核心组件为deepspeed.moe.layer.MoE和deepspeed.moe.layers.gates 类。

1.`MoE` 类（`deepspeed.moe.layer.MoE`）

作为入口类，集成了路由器、专家、通信逻辑：

class MoE(nn.Module):    def __init__(self, hidden_size, experts=..., ep_size=..., k=1):        self.experts = Experts()        self.gate = TopKGate()        ...

复制代码

ep_size：每个专家组的并行数（Expert Parallelism）。
k: top-k gating.
使用了通信优化如 All-to-All 分发样本。

2.构造函数 init

根据官方文档，MoE 的初始化签名如下，参数丰富且功能强大：

class MoE(nn.Module):    def __init__(self,                 hidden_size: int,                 expert: nn.Module,                 num_experts: int = 1,                 ep_size: int = 1,                 k: int = 1,                 capacity_factor: float = 1.0,                 eval_capacity_factor: float = 1.0,                 min_capacity: int = 4,                 use_residual: bool = False,                 noisy_gate_policy: Optional[str] = None,                 drop_tokens: bool = True,                 use_rts: bool = True,                 use_tutel: bool = False,                 enable_expert_tensor_parallelism: bool = False,                 top2_2nd_expert_sampling: bool = True)

复制代码

hidden_size：输入和输出的维度；
expert：作为子模块传入的专家网络（如 MLP）；
num_experts：专家总数；
ep_size：专家并行维度；
k：选用 top‑k 路由；
capacity_factor 和 eval_capacity_factor：训练/评估期间专家最大处理 token 数比例；
min_capacity：每个专家至少能接收的 token 数；
use_residual：是否启用 Residual MoE 结构；
noisy_gate_policy、drop_tokens、use_rts：路由噪声、token 丢弃、随机选择；
enable_expert_tensor_parallelism：专家参数 tensor 切分；
top2_2nd_expert_sampling：top‑2 第二专家采样策略。

这些选项为 MoE 的训练/推理提供了高度灵活性

3.前向函数 forward

forward 函数定义如下：

def forward(self, hidden_states: Tensor, used_token: Optional[Tensor] = None) -> Tuple[Tensor, Tensor, Tensor]:

复制代码

返回三元组 (output, l_aux, exp_counts)，分别为输出、auxiliary loss、各专家激活次数

forward 函数的核心步骤可以总结为以下 5 部分：

def forward(self, hidden_states, used_token=None):    # 1️⃣ Gating 阶段：计算每个 token 的专家 logits，并选出 top‑k 专家    gates, load, indices, expert_capacity = self.gate(        hidden_states, self.training)    # gates: (B, k) 专家权重，load: auxiliary balance loss，indices: 专家索引
    # 2️⃣ Capacity 控制：根据 capacity_factor 限制每个专家最多处理的 token 数    # 用 expert_capacity 来计算实际可接收的 token 数
    # 3️⃣ Dispatch 阶段：将 token 分发给对应专家    dispatch_mask, combine_mask = create_masks(indices, expert_capacity)    # dispatch_mask: 用于提取每个专家的 token
    # 重塑 hidden_states 方便通信：    expert_inputs = torch.einsum("b h, b e -> e b h", hidden_states, dispatch_mask)
    # 4️⃣ all_to_all 分发 token：跨 GPU 路由 token 到对应专家所在 GPU    expert_inputs = all_to_all(expert_inputs, self.expert_parallel_group)
    # 5️⃣ 专家计算阶段：每个专家在本地 receive 的 token 上执行 forward    expert_outputs = self.experts(expert_inputs)
    # 6️⃣ all_to_all 收集结果：各专家输出回传给原始 GPU    expert_outputs = all_to_all(expert_outputs, self.expert_parallel_group)
    # 7️⃣ 合并输出：将专家输出按照 token-group 重组回 batch 维度    output = torch.einsum("e b h, b e -> b h", expert_outputs, combine_mask)
    return output, load, indices.bincount(...)

复制代码

4.`TopKGate` 类（`deepspeed.moe.layers.gates`）

实现 top-k 路由，并支持 noisy gate：

class TopKGate(nn.Module):    def forward(self, input):        logits = self.w_gating(input)        topk_vals, topk_indices = torch.topk(logits, k)        ...

复制代码

还包括负载均衡 loss。

5.Expert 通信部分

使用 all_to_all 通信分发数据，保证跨 GPU 的负载均衡和数据交换效率。

在多 GPU（分布式）训练中，如果我们有多个专家网络（Experts），这些专家可能是跨 GPU 分布的。举个例子：

有 4 张 GPU，每张 GPU 上部署 2 个专家，共 8 个专家；
假设 batch 里的一部分 token 需要被路由到第 3 个专家（在 GPU 2 上），另一部分需要被送到第 6 个专家（在 GPU 4 上）；
那么就必须跨 GPU 发送这些 token —— 所以通信效率就非常关键。

这时候就需要 all_to_all 机制来高效完成这个通信过程。

torch.distributed.all_to_all 是一种跨 GPU 的点对点通信机制，作用是每张 GPU 都给其他所有 GPU 发送一块数据，同时从其他 GPU 收到对应的数据块。

具体来说：

每个进程（GPU）上都有自己的输入 token；
每个进程根据路由器（Gate）的输出，将 token 分为 N 份，分别属于 N 个专家（也就是 N 个目标 GPU）；
然后用 all_to_all 一次性把这 N 份数据分发到对应的 GPU 上；
所有专家完成前向计算后，再用 all_to_all 把结果发回。

参考 deepspeed/moe/utils/all_to_all.py：

def all_to_all(input, group):    # input shape: (num_local_experts, tokens_per_expert, hidden_size)    output = torch.empty_like(input)    torch.distributed.all_to_all_single(output, input, group=group)    return output

复制代码

通常输入需要 reshape 成：

[local_experts, tokens_per_expert, hidden_dim]

复制代码

之后经过两次 all_to_all：

tokens 分发阶段：将 token 从本地发送到它所需的专家所在的 GPU；
结果收集阶段：将处理后的输出再收集回原始的 GPU。

参考链接

Applying Mixture of Experts in LLM Architectures

https://www.cnblogs.com/theseventhson/p/18247463

https://zhuanlan.zhihu.com/p/1888975857147691214
