昇腾 AI4S 图机器学习：DGL 消息传递接口的 PyG 替换

背景介绍

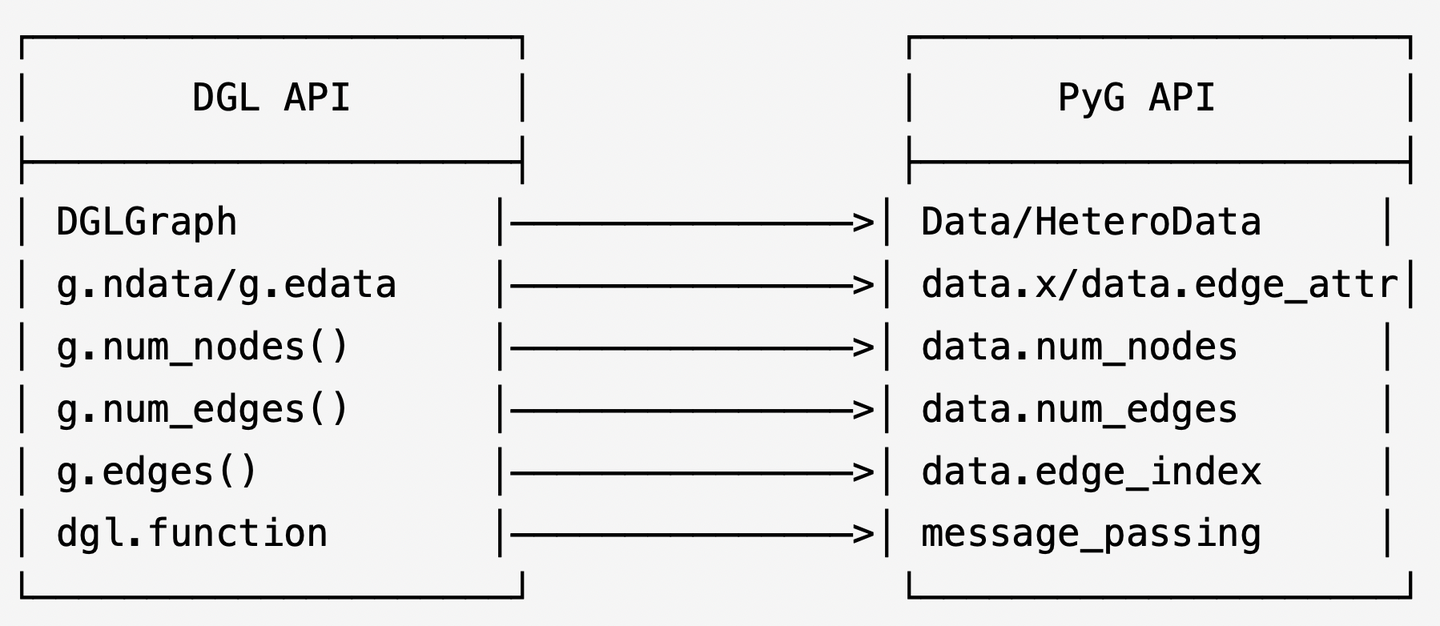

DGL (Deep Graph Learning) 和 PyG (Pytorch Geometric) 是两个主流的图神经网络库，它们在 API 设计和底层实现上有一定差异，在不同场景下，研究人员会使用不同的依赖库，昇腾 NPU 对 PyG 图机器学习库的支持亲和度更高，因此有些时候需要做 DGL 接口的 PyG 替换。

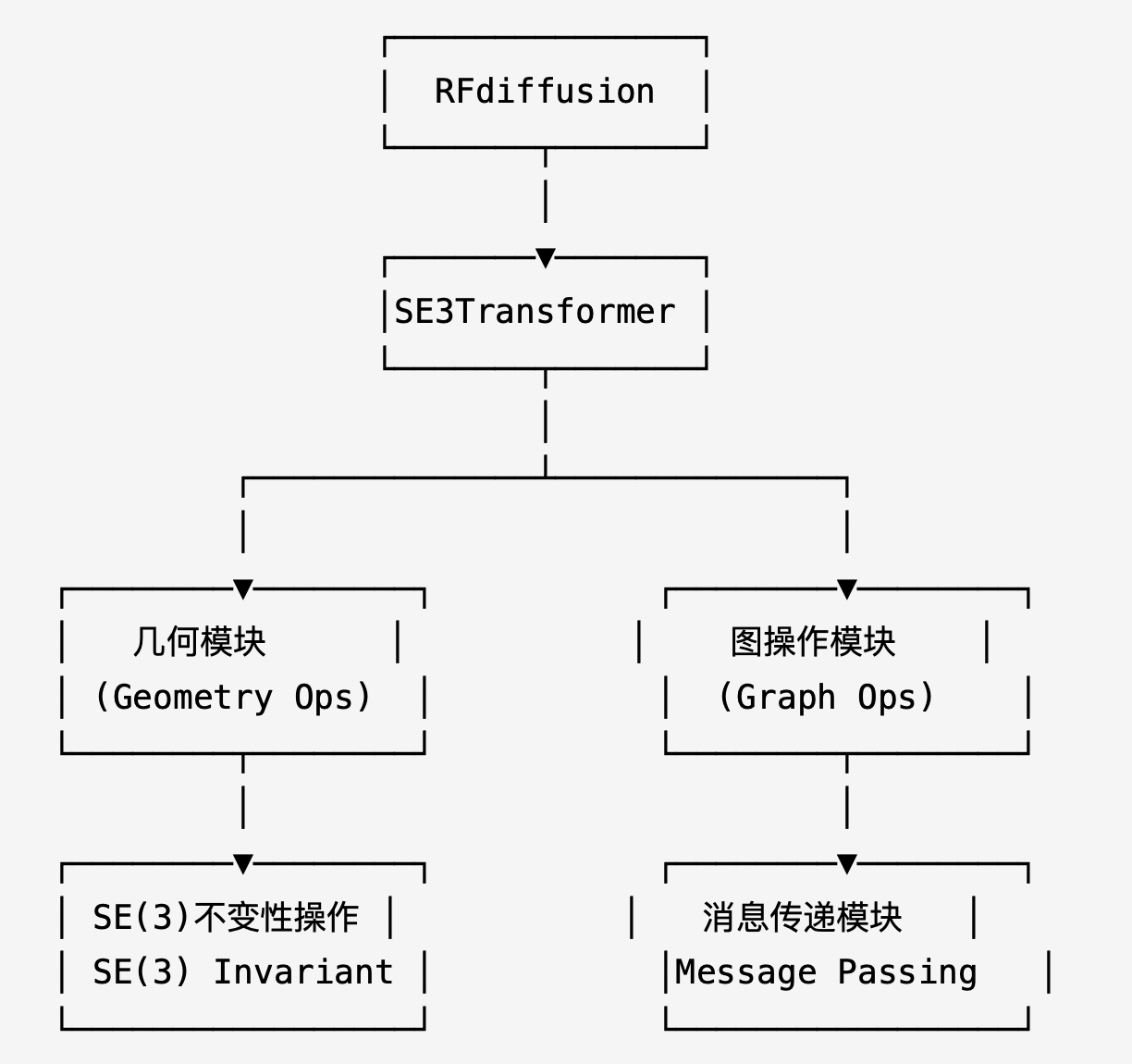

SE3Transformer 在 RFdiffusion 蛋白质设计模型中（GitHub - RosettaCommons/RFdiffusion: Code for running RFdiffusion）作为核心组件，负责处理蛋白质结构的几何信息。其架构基于图神经网络，通过 SE(3)等变性实现对三维旋转和平移的不变性特征提取。本系列以 RFDiffusion 模型中的 SE3Transformer 为例，讲解如何将 DGL 中的接口替换为 PyG 实现。

在本文中，主要展示消息传递接口的 PyG 替换。

消息传递接口

一、边-节点消息传递 (EdgeSoftmax + Aggregation)

位置:

rfdiffusion/modules/equivariant_attention/modules.py 中的 TransformerLayer

输入:

• 节点特征: x , 形状为(N, F)

• 边特征: edge_attr , 形状为(E, F')

• 图结构: graph

输出:

• 更新的节点特征: 形状为(N, F_out)

DGL 函数:

• dgl.nn.EdgeSoftmax:对边特征进行归一化

• dgl.function.copy_edge:复制边特征

• dgl.function.sum:聚合消息

数学逻辑:

1. 计算注意力分数:$a_{ij}={\mathrm{s}\mathrm{o}\mathrm{f}\mathrm{t}\mathrm{m}\mathrm{a}\mathrm{x}}_j(e_{ij})$

2. 消息聚合:$h_i^{\prime }={\sum }_{j\in \mathcal{N}(i)}{a}_{ij}\cdot h_j$

PyG 实现:

def edge_softmax_aggregation(x, edge_index, edge_attr): 	# 计算源节点和目标节点索引	src, dst = edge_index
	# 计算边softmax	exp_edge_attr = torch.exp(edge_attr)
	# 按目标节点归一化	node_degree = scatter_add(exp_edge_attr, dst, dim=0, dim_size=x.size(0)) norm = node_degree[dst].clamp(min=1e-6)	norm_edge_attr = exp_edge_attr / norm
	# 消息传递	message = norm_edge_attr * x[src]
	# 聚合	out = scatter_add(message, dst, dim=0, dim_size=x.size(0))
	return out

二、矢量特征消息传递

位置:

rfdiffusion/modules/equivariant_attention/modules.py 中的 AttentionBlockSE3

输入:

• 标量特征: feat_scalar , 形状为(N, F_s)

• 矢量特征: feat_vector , 形状为(N, F_v, 3)

• 图结构: graph

输出:

• 更新的标量和矢量特征

DGL 函数:

• dgl.nn.EdgeSoftmax:边特征 softmax

• g.send_and_recv:消息传递与聚合

数学逻辑:

1. $m_{ij}=f_{\mathrm{a}\mathrm{t}\mathrm{t}}(h_i^s,h_j^s,h_i^v,h_j^v)$


2. 矢量特征旋转: $h_j^v\cdot R_{ij}$，其中 $R_{ij}$是相对方向

PyG 实现关键点:

• 需要自定义消息传递函数

• 实现等变性旋转操作

• 处理批处理边索引
