CAD 如何智能识别散线图并创建成块

在三维CAD图纸优化过程中，将散乱的线段智能整合为图块是提升设计效率的关键技术。本教程将解析 CAD 如何智能识别散线图并创建成块的有效方法，将符合逻辑连接的散线图元智能转化为可重复使用的图块，帮助您快速实现图纸标准化，提高绘图工作效率。

问题描述：

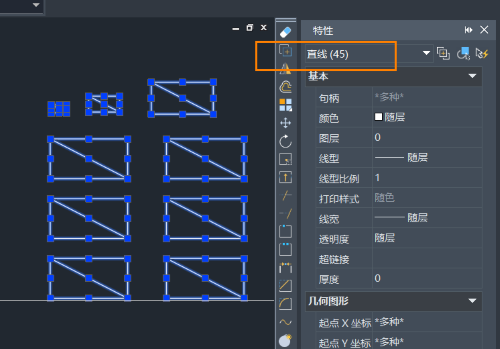

图纸中有相同图形，或者是用 pdf 输入到 dwg 后生成的散线图，如何把这些散线图形智能识别做成块？

步骤指引：

1.点击菜单【智能-匹配-批量成块】；

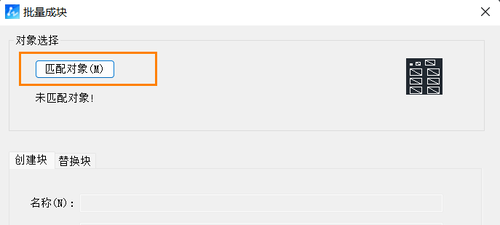

2.选择【匹配对象】；

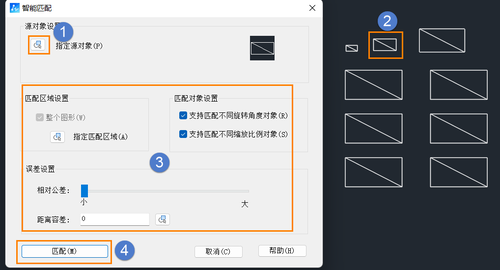

3.选择【指定源对象】，在图中选择需要组成块的图元，在匹配设置和误差设置里进行调整，公差和容差越大，可以识别的类似预览图中的图形会越多，点击【匹配】；

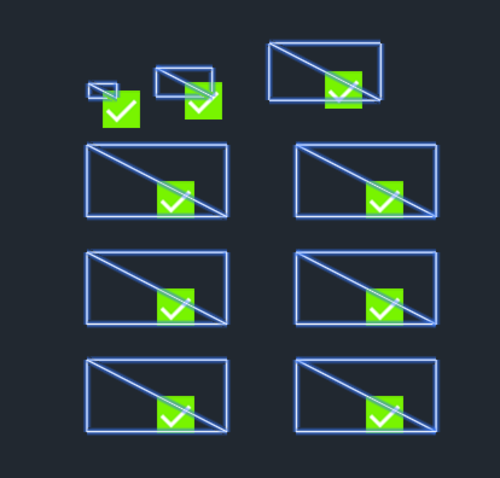

4.看到图中类似图元，无论大小比例，只要类似，都能被识别，识别后的图形会用绿色勾号进行标识；

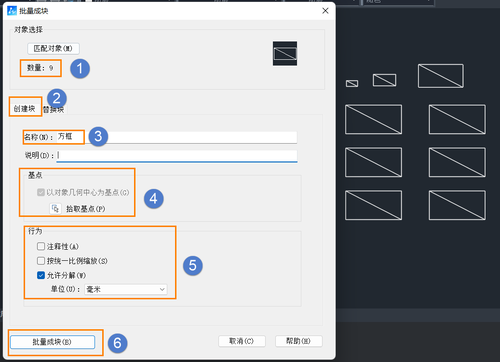

5.回车或者空格进行确认，此时会弹出【批量成块】对话框，可以看到识别数量，点击【创建块-名称】，进行块的命名，也可以设置块基点、允许分解等一系列参数，最后点击【批量成块】；

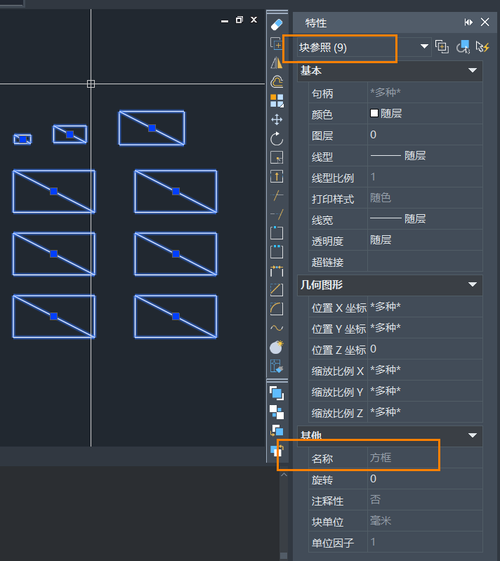

6.再次框选全图可以看到图形成为了图块。

本文的分享就到这里，希望能为你提供实用的信息。感谢你的耐心阅读，欢迎留言交流！
