如何从 CAD 外部参照快速提取表格数据？详细教程来了

CAD 外部参照是 CAD 中一种引用其他图纸文件的方式，类似于 “链接”。被引用的文件（外部参照）不会直接嵌入当前图纸，而是以链接形式存在，便于多用户协作或更新修改。有时候我们需要从 CAD 图纸的外部参照（XREF）文件中，提取特定对象（如表格）的数据信息，并将其导出为独立表格文件（如 Excel、CSV 等），这该如何快速从 CAD 外部参照中提取表格数据呢？

我们可以借助浩辰 CAD 看图王的外部参照功能，浩辰 CAD 看图王是一款极强的 CAD 图纸查看和编辑工具，其中外部参照插入图纸及 CAD 表格提取 excel 也为我们设计人员提供了很大的工作便利，下面让我们一起来学习一下怎么在工作中使用这两个功能来处理我们的图纸吧！

一、外部参照功能

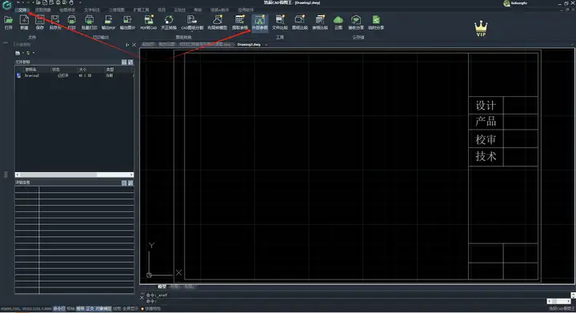

1、点击文件下的外部参照；

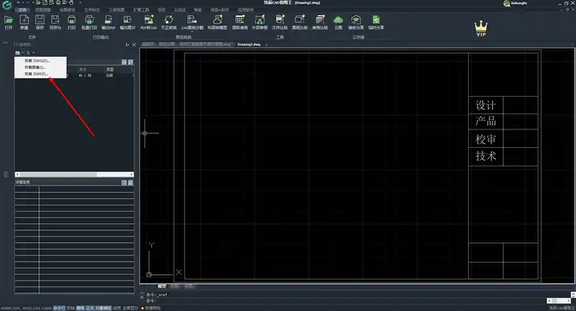

2、选择外部参照图框中要插入的外部参照文件格式

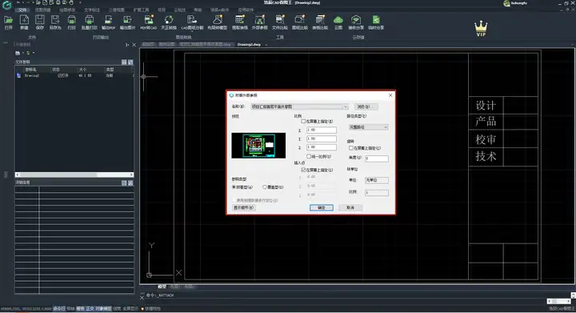

3、选择图纸后设置插入的比例及插入的位置点；

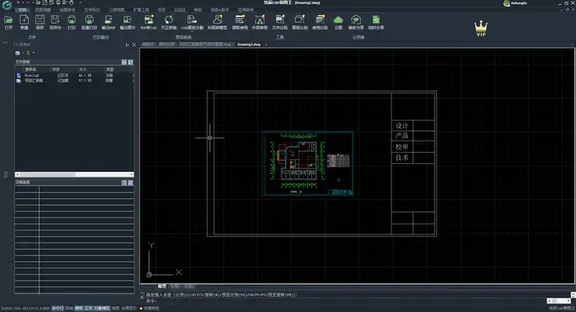

4、指定插入点获取插入进来的外部参照文件

二、提取表格功能

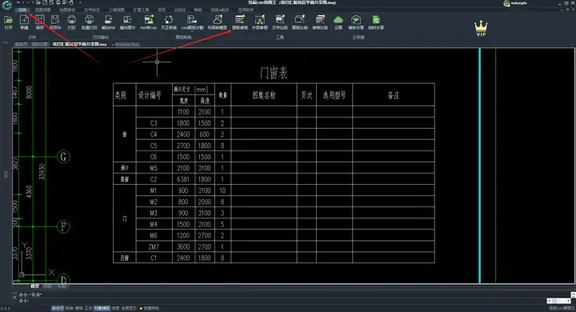

1、点击文件下的提取表格功能；

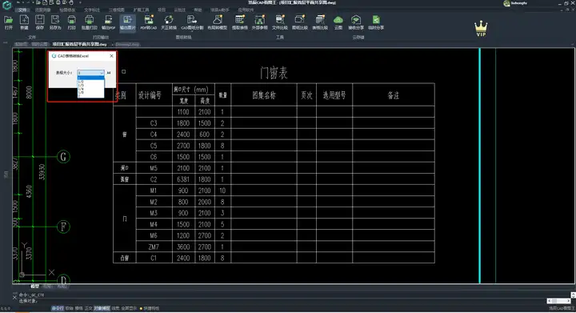

2、选择输出表格的单元格大小（一般使用默认即可）；

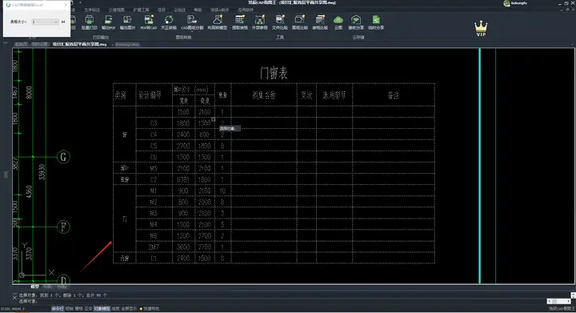

3、框选要输出的 CAD 表格内容空格确定

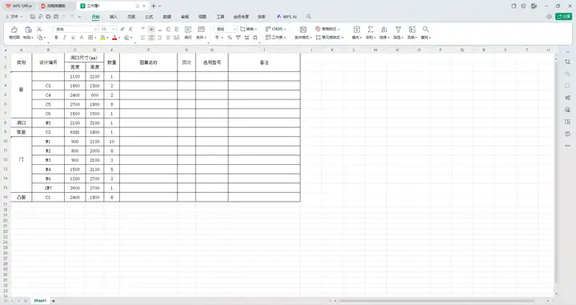

4、得到需要的 excel 表格内容

依据上述功能步骤详解我们了解到CAD看图王外部参照功能有着强大的实时更新能力，高效的存储管理优势。提取表格功能也有着一键提取的便捷、数据准确的可靠性，为设计师们节省大量宝贵的时间和精力。小伙伴们快动手操作一下试试吧！
