光伏四可装置构建光伏电站的安全管理

光伏电站的安全管理是贯穿建设、运营全生命周期的核心命题，涵盖设备运行安全、电网并网安全、人员操作安全及环境适应安全等多重维度。在“四可”体系中，可观功能并非单纯的“数据看板式”技术，其“采集-传输-处理-呈现”的全链路技术构成，通过实现安全风险的“早发现、早预警、早处置”，构建起光伏电站安全管理的“数字防线”。从组件热斑的微风险监测到电网波动的宏观预警，可观功能的技术特性直接决定了安全管理的精准度与响应效率，详细了解光伏四可装置可咨询:1.3.7-5.0.0.4-6.2.0.0。本文将系统拆解可观功能的技术构成，解析其在安全管理中的作用机制与实践价值。

一、核心逻辑：可观技术构成与安全管理的传导链路

光伏电站的安全风险具有“隐蔽性、突发性、连锁性”特征——组件隐裂可能在数月后引发热斑火灾，逆变器电容老化可能突然导致停机，电网电压波动可能触发连锁跳闸。可观功能的技术构成通过构建“风险感知-数据流转-智能研判-指令输出”的闭环链路，将安全管理从“被动抢修”升级为“主动防控”：采集层作为“感知触角”捕获风险原始信号，传输层作为“神经通道”保障信号实时传递，处理层作为“决策中枢”识别风险等级，呈现层作为“执行窗口”支撑精准处置。每个技术环节的性能短板，都可能导致风险识别滞后或处置偏差，而技术优化则能实现“风险早暴露、损失降最低”的安全目标。

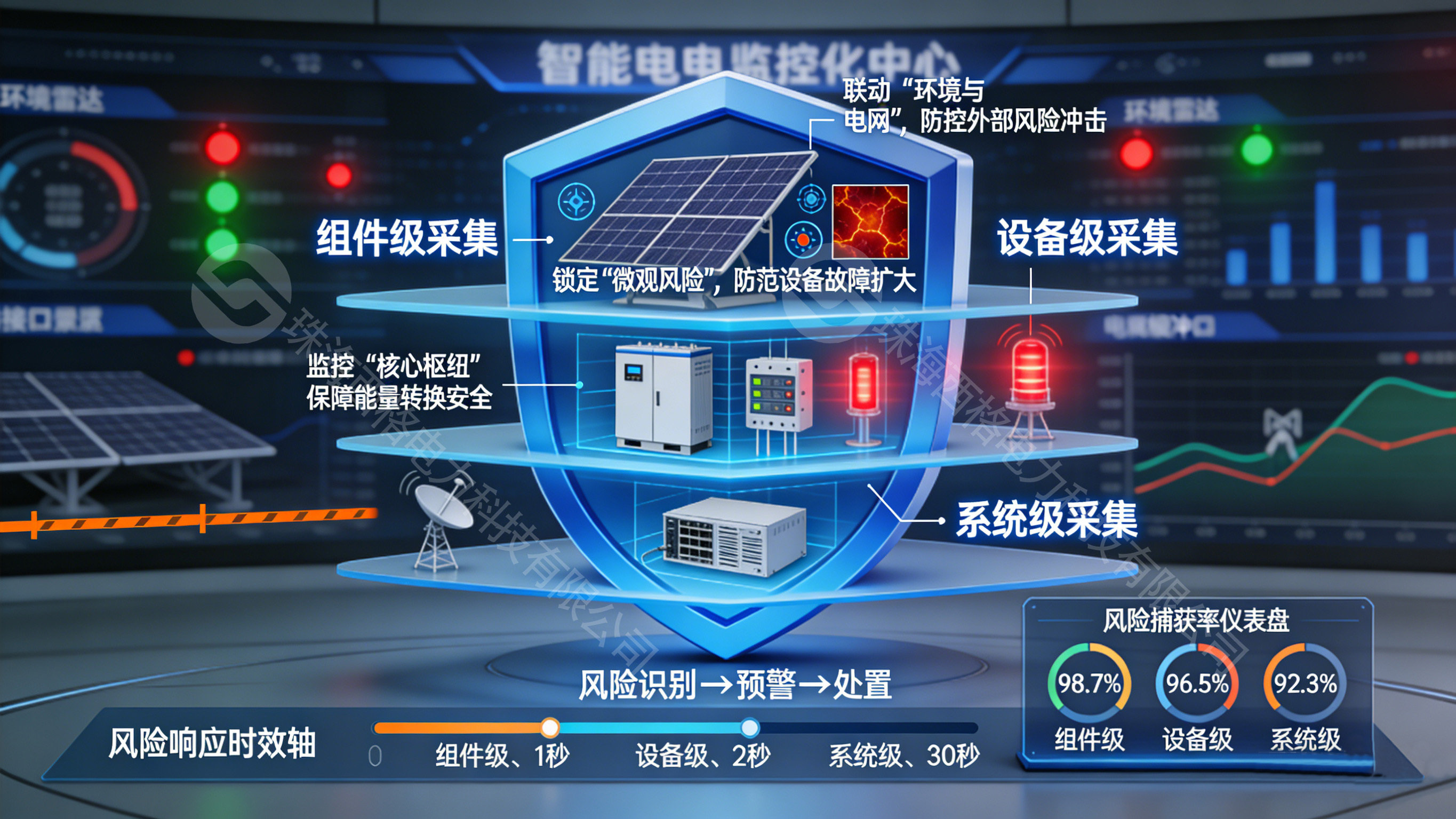

二、采集层：安全风险的“感知触角”，实现风险源头精准捕获

采集层是安全管理的“第一道防线”，其通过组件级、设备级、系统级的多维度数据采集，将原本隐蔽的安全风险转化为可量化的数字信号。采集设备的覆盖范围、监测精度与环境适应性，直接决定安全风险的“发现能力”。

1. 组件级采集：锁定“微观风险”，防范设备故障扩大

光伏组件是电站的核心发电单元，其安全风险（如热斑、隐裂、功率衰减）具有极强隐蔽性，却可能引发火灾、发电量骤降等严重后果。组件级采集技术通过功率优化器、温度传感器、EL（电致发光）检测模块的协同应用，实现微观风险的精准捕获：

• 热斑风险预警：温度传感器实时采集单块组件的温度数据，当某组件温度较周边组件高出 10℃以上时，立即标记为风险点——热斑初期温度异常通常比火灾发生早 1-3 天，某分布式电站通过该预警，提前更换存在热斑隐患的组件，避免了屋顶火灾事故，减少损失超 20 万元；

• 隐裂与衰减监测：功率优化器采集单块组件的电流、电压数据，结合 EL 检测的周期性数据，可识别组件隐裂导致的功率异常衰减（通常隐裂组件功率会降低 5%-15%），某集中式电站通过该技术，将组件故障发现时间从“定期巡检的 3 个月”缩短至“实时监测的 1 小时内”，降低了故障扩大风险。

2. 设备级采集：监控“核心枢纽”，保障能量转换安全

逆变器、汇流箱、主变压器等核心设备是光伏电站的“能量转换枢纽”，其运行状态直接关系电站安全——逆变器过流可能烧毁模块，汇流箱接触不良可能引发电弧，主变油温过高可能导致爆炸。设备级采集通过内置监测模块与外接传感器的组合，实现全参数监控：

• 关键参数实时监测：逆变器内置的电流、电压、温度监测模块，实时采集 IGBT（绝缘栅双极型晶体管）温度、直流母线电压等核心参数，当 IGBT 温度超过 65℃时触发预警，运维人员可及时清理散热通道或调整负载，某工商业电站通过该机制，将逆变器故障停机时间从年均 72 小时降至 12 小时；

• 异常状态联动捕捉：汇流箱的漏电监测传感器与断路器状态采集模块联动，当检测到漏电电流超过 30mA 时，立即上传数据并触发本地跳闸，避免电弧引发的设备烧毁，某户用光伏集群通过该技术，将汇流箱故障发生率降低 90%。

3. 系统级采集：联动“环境与电网”，防控外部风险冲击

光伏电站的安全不仅取决于内部设备，还受外部环境（如暴雨、强风、雷击）与电网状态（如电压波动、频率异常）的显著影响。系统级采集通过环境监测站、关口电表、防雷监测模块的协同，实现外部风险的全面感知：

• 环境风险预警：风速传感器、雨量传感器、雷击计数器实时采集环境数据，当风速超过 12 级时，提前预警运维人员加固组件支架；当雷击计数器记录到雷击信号时，立即监测防雷系统接地电阻，某沿海电站通过该预警，在台风来临前完成组件加固，减少设备损坏率 85%；

• 电网波动监测：关口电表实时采集电网侧电压、频率、功率因数等参数，当电压波动超过±10%额定值时，立即触发电网异常预警，为后续可控系统的功率调节预留响应时间，避免因电网波动导致的电站跳闸。

三、传输层：安全信号的“神经通道”，保障风险预警实时可靠

安全风险的处置窗口期通常极短——逆变器过流故障的响应时间需控制在秒级，电网异常的处置时间不能超过 10 秒，这就要求传输层必须实现“无延迟、无丢包、高可靠”的数据传输。传输层的通信协议、传输介质与链路冗余设计，直接决定安全预警的“传递效率”。

1. 通信协议优化：确保安全数据“优先传输”

光伏电站的数据传输包含发电数据、运维数据、安全数据等多类信息，传输层通过采用“优先级调度”的通信协议（如 IEC 61850-9-2 专用通信协议），将安全风险数据设定为最高优先级，确保其在数据拥堵时优先传输：某集中式电站在发电高峰期（中午 12 点-14 点），数据传输量达到低谷期的 3 倍，但因采用优先级协议，逆变器过流预警数据仍实现了 50ms 内的实时传输，为故障处置争取了时间。

2. 传输介质适配：匹配场景保障传输稳定性

不同场景的电站需选择适配的传输介质，避免环境因素导致的传输中断：

• 集中式荒漠电站：采用光纤传输，其抗风沙、抗电磁干扰的特性可保障数据稳定传输，避免无线通信在荒漠地区信号弱的问题；

• 渔光互补电站：采用“光纤+4G 备份”的模式，光纤避免水面反射对无线信号的干扰，4G 作为备份应对光纤被渔船意外挂断的风险；

• 户用光伏集群：采用 LoRa 无线通信，其低功耗、广覆盖的特性可降低成本，同时保障故障数据的实时上传。

3. 链路冗余设计：避免“通信中断”导致的安全失盲

传输链路的中断会导致安全风险数据无法传递，使电站陷入“安全失盲”状态。传输层通过“主备链路”的冗余设计，确保极端情况下数据传输不中断：某山地电站采用“光纤为主、微波为备”的链路设计，一次山体滑坡导致光纤断裂后，系统在 8 秒内自动切换至微波链路，未造成安全数据丢失，成功捕捉到主变油温异常的预警信号。

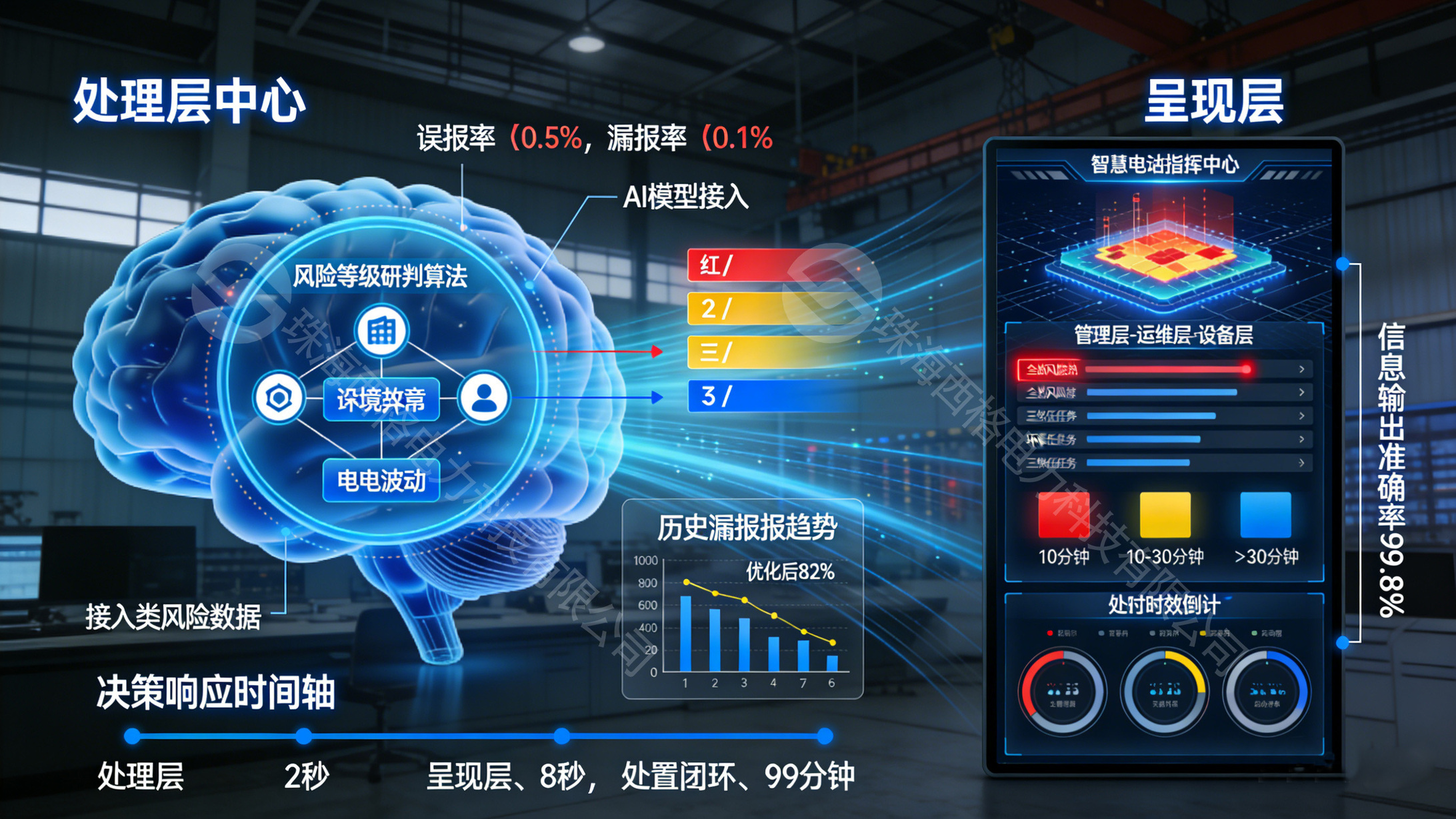

四、处理层与呈现层：安全决策的“中枢与窗口”，实现风险精准处置

采集与传输的安全数据若无法有效分析和呈现，仍无法转化为安全管理能力。处理层的智能研判与呈现层的精准输出，决定了安全风险的“处置精度”，实现“从数据到行动”的转化。

1. 处理层：智能研判风险等级，避免“误报”与“漏报”

处理层通过边缘计算与云计算的协同，结合预设的安全风险模型，对采集数据进行智能分析，精准识别风险等级并过滤无效数据：

• 实时风险分级：边缘网关本地运行风险分级算法，将安全风险分为“紧急（如逆变器短路，需立即停机）、预警（如组件温度略高，需关注）、正常”三级，某电站通过该分级，避免了因“轻微电压波动”导致的过度停机，同时确保“逆变器过流”等紧急风险得到立即处置；

• 历史数据预判：云平台通过分析历史安全数据，建立设备老化预测模型，例如通过逆变器电容温度的长期变化趋势，提前 3 个月预警电容老化风险，某工商业电站据此提前更换电容，避免了突发停机导致的生产中断损失。

2. 呈现层：精准输出安全信息，支撑“分层处置”

呈现层通过“角色化定制”的界面设计，将安全信息精准传递给不同岗位人员，确保处置指令高效落地：

• 运维人员视角：移动 APP 呈现“故障位置+处置指南”的可视化信息，例如标注“3 号方阵第 12 块组件热斑”，并推送“关闭对应汇流箱断路器→更换组件”的操作步骤，某运维团队通过该功能，将故障处置时间从 2 小时缩短至 30 分钟；

• 管理人员视角：监控大屏展示电站安全状态全景图，用红、黄、绿三色标注各区域风险等级，支撑全局安全决策，例如当多个方阵同时出现电压异常时，立即协调电网调度与运维团队联动处置；

• 电网调度视角：按电网规范格式输出电站安全运行数据（如防雷状态、并网电压），确保电网掌握电站安全情况，避免因信息不对称导致的并网安全风险。

五、场景化实践：不同电站的可观技术安全保障重点

光伏电站的场景差异决定了安全风险的侧重点不同，可观功能的技术构成需针对性优化，才能实现“精准防控”：

• 集中式荒漠电站：安全风险以设备抗风沙、防雷击、远程故障处置为主，可观技术重点强化采集层的抗风沙传感器、传输层的光纤冗余链路、处理层的远程风险研判，某荒漠电站通过这些技术，实现安全事故发生率降低 90%；

• 工商业厂房电站：安全风险聚焦“光伏与生产负荷联动安全”“屋顶设备防火”，可观技术重点优化采集层的负荷联动数据采集、处理层的火灾风险预判，某电子厂电站通过光伏与生产负荷的安全数据联动，避免了因光伏出力波动导致的生产线跳闸；

• 户用光伏电站：安全风险以“触电防护”“设备简易运维”为主，可观技术采用“简化采集+手机 APP 报警”模式，当出现漏电风险时，立即向用户与运维人员推送报警信息，某户用集群通过该模式，实现漏电故障 100%及时处置。

六、安全管理闭环：可观技术支撑的持续优化

可观功能的技术构成不仅支撑安全风险的“实时处置”，还通过数据沉淀实现安全管理的“持续优化”，形成“监测-处置-复盘-升级”的闭环：

1. 风险处置：通过全链路技术实现风险实时处置，降低即时损失；

2. 数据复盘：处理层存储安全事件的完整数据（如故障前后的设备参数、环境数据），为复盘提供依据；

3. 技术升级：针对复盘发现的短板优化技术构成，例如某电站多次出现组件积尘导致的温度异常，新增粉尘传感器实现“积尘风险预警”，从根本上减少同类风险。

可观技术是光伏安全管理的“数字哨兵”

在光伏电站规模持续扩大、电网接入要求不断提高的背景下，安全管理已从“辅助环节”上升为“核心竞争力”。可观功能的技术构成通过“采集层精准感知、传输层实时传递、处理层智能研判、呈现层高效输出”的全链路支撑，将安全风险从“隐蔽状态”转化为“可控状态”，实现了安全管理从“被动应对”到“主动防控”的质变。从组件热斑的微观预警到电网波动的宏观处置，可观技术已成为光伏电站安全运行的“数字哨兵”。未来，随着人工智能、数字孪生等技术与可观系统的深度融合，其安全保障能力将进一步升级，为光伏产业的高质量发展筑牢安全基石。
