如何在 CST 里仿真三端子的电容

本期解释 PCB 工作室一个高频问题，如何设置三端子电容。三端子电容由于其低 ESL，结构紧凑等特点在一些追求性能的 PCB 中得到了大量应用。在用 CST 的 PCBS 评估 PCB 中，如何设置三端子电容来模拟电路板的性能，首先就要对三端子电容进行进行模型的设置，其实 CST 一直就具备这个功能。

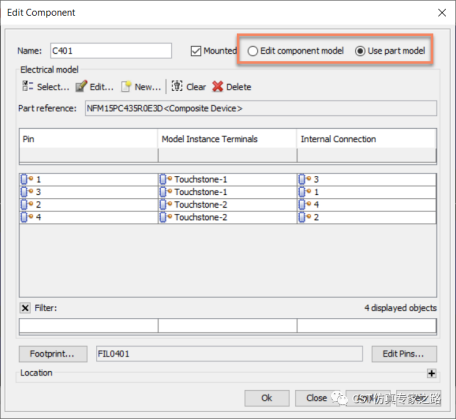

CST 的 PCBS 对 PCB 进行模型的流程中需要对器件进行模型设定，用户可以选择对同一类封装进行统一设定，也可以对个别器件单独设置。如下图所示：

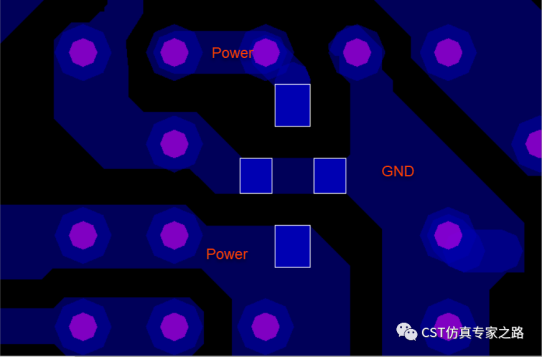

我们以单独一个器件需要设置三端子电容为例，首先打开下图中的 C401,由于是一个三端子电容通常有四个 pin：

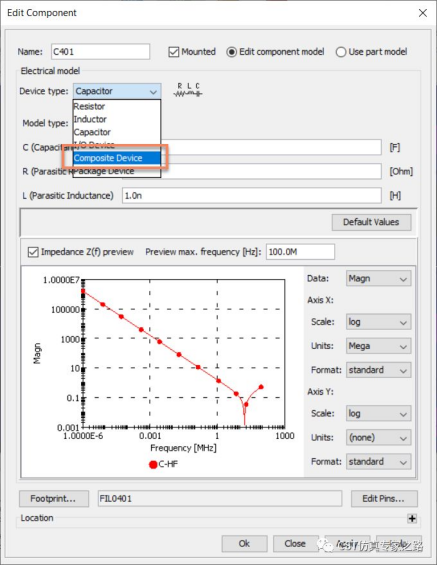

如果不用 Part model（封装模型），就点击 Edit component model。（上图中的结果其实已经设置完了三端子电容。）点击 Composite Device，注意这是最关键的一步，由于是四个 pin 的三端子电容，所以这里需要用这个 Device type。

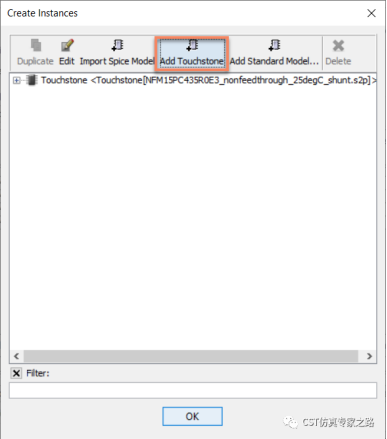

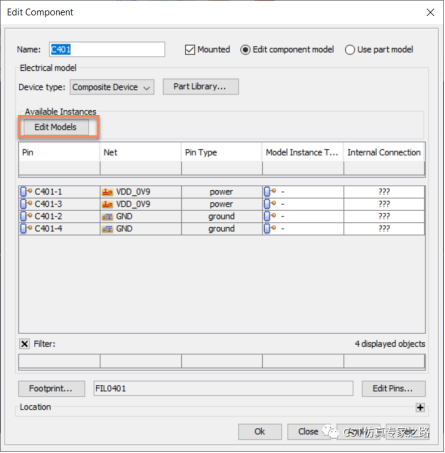

点击 Edit model，把器件网站上的 Touchstone 文件下载下来后加进去就可以了。

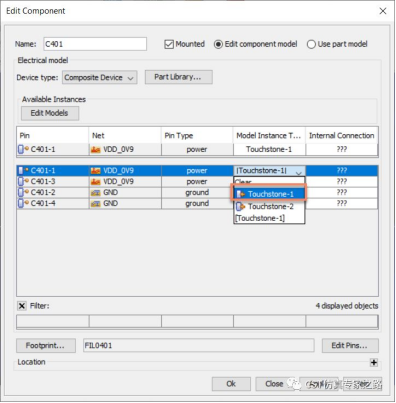

根据实际的关系，把 S2p 文件的 1pin 和 2pin 定义好，如下图所示：

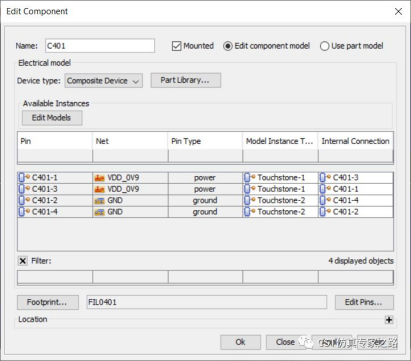

到这里就完成了这个 C401 器件的模型设置了。设置完成如下图所示：

 谢谢，有问题请留言。
