CAD 怎么根据浮动范围选择圆

在CAD软件中，放置圆形对象是一种基础而重要的功能，它广泛应用于工程图纸、设计草图和建筑规划中，用于创建圆形孔洞、轮子、管道接口等几何形状，以确保设计的精确性和实用性。

在有无数个圆对象的情况下，同时每个圆的半径还不一样时，如何能选取某个范围半径内（比如 R9.8-10.2 之间）的圆对象，而不是通过绝对值去选择呢？

首先，我们需要输入命令【FILTER】（快捷键【FI】），调出图形搜索定位命令框，如下图所示；

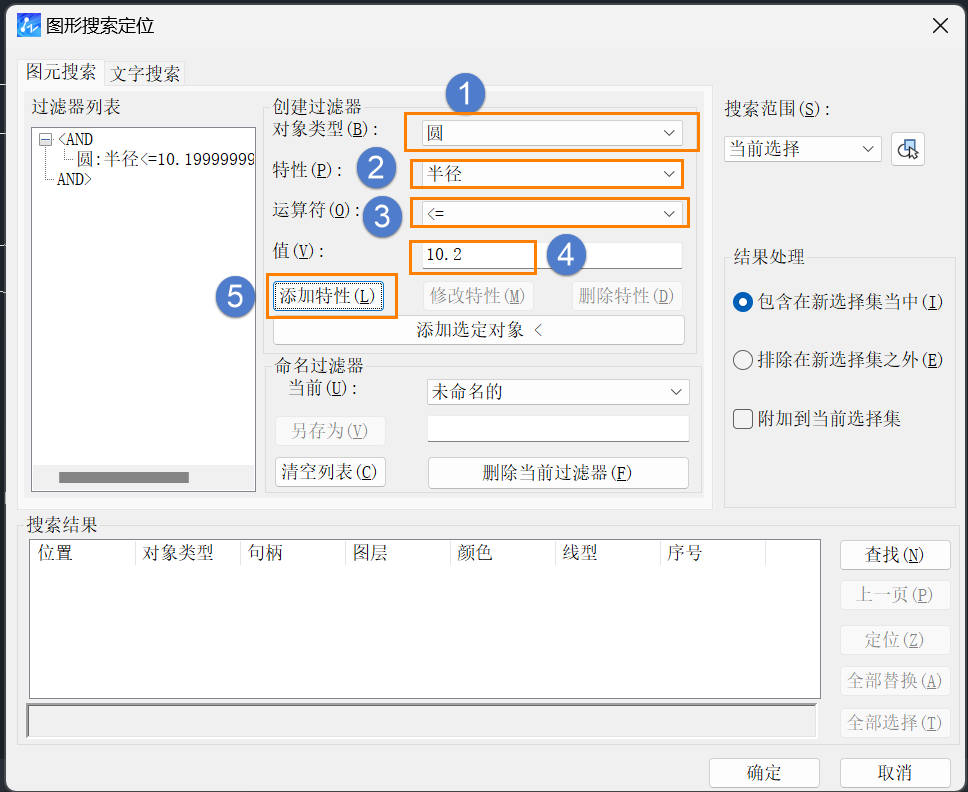

然后，在对象类型里选择【圆】，特性里选择【半径】，运算符根据个人需要选择【＞、＜、≥、≤】号，然后在值里输入数值，最后点击【添加特性】就可以成功添加第一个条件了，如下图所示；

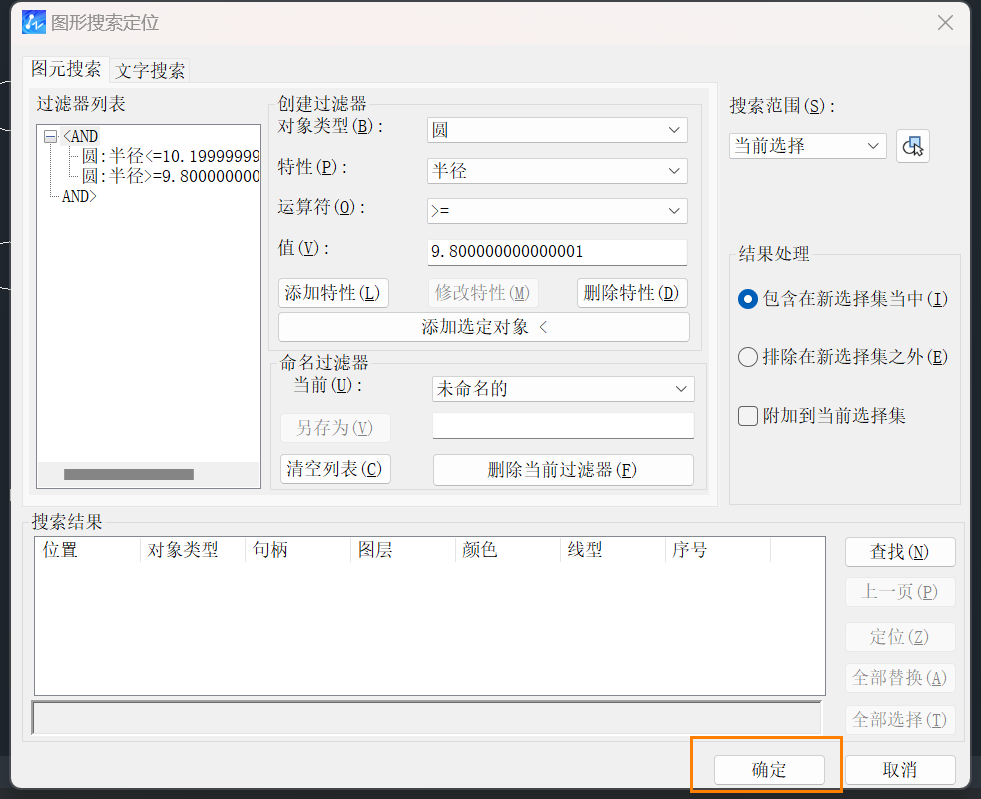

之后，重复上述步骤，添加第二个条件后点击【确定】，如下图所示范围已经选好；

最后点击【确定】，就可以选择出在这个范围内的圆了。

以上就是本篇文章的全部内容，希望对你有所帮助。
