GaussDB（for MySQL）如何在存储架构设计上做到高可靠、高可用

摘要： GaussDB(for MySQL)通过ND算子下推解决存储节点和计算节点之间的传输速度，减少网络开销这个难题。



数据库作为高效稳定处理海量数据交易/分析的坚强数据底座，底层架构设计的重要性不言而喻。



以当前主流的存算分离架构为例，如何提高存储节点和计算节点之间的传输速度，减少网络开销非常关键，GaussDB(for MySQL)就是通过ND算子下推解决了这个难题。



举个例子，当计算和存储分离之后，数据还得从存储节点跨网络到计算节点，计算节点处理完之后再写回存储节点，来来回回好几次，效率很低。



为了提高性能，我们把计算节点的数据处理挪到存储节点。比如有一万个page，a=1的结果只有一两个，发给存储只要一次IO就能完成计算结果，提升整体的查询性能。



除了算子下推之外，GaussDB(for MySQL)还有许多隐藏的黑科技，本篇文章，将从存储层面谈谈华为云自研数据库的技术优势。



华为存储实力加持数据库



华为的存储实力不可小觑，其在数据存储领域的布局已达18年，存储专利超过800件，并在中国区连续16个季度保持市场份额和发货量第一。根据市场机构Gartner发布的2019Q4数据显示，华为存储收入全球排名第四，中国市场连续多年排名第一。在全闪存收入方面，华为存储增长排名第一。



简而言之，在自研数据库方面，华为云相较于其他云厂商，最大的技术优势之一便是多年研发技术积累的存储能力。



毕竟地基稳了，才能造出更好的房子。



而且华为GaussDB数据库全面支持包含鲲鹏和x86在内的多样化算力，且具备从芯片到服务器、存储、操作系统、数据库的E2E研发能力，所以在数据库软硬性能调优方面也占有得天独厚的优势。



也正是得益于领先的存储硬件，华为云自研数据库可以实现算子下推近计算，使得软硬协同性能调优相比友商高出30%，这也是华为全栈软硬件的优势体现，对比之下，其他云数据库大多选择是非自研的存储硬件。





目前，华为已经研发了下一代存储软件架构DFV（数据功能虚拟化/Data Function Virtualisation）。该DFV架构于2018年部署在华为公有云中，开始提供对象服务，之后自研的数据库产品GaussDB系列也用上了DFV存储架构。



DFV的性能亮点很多，比如单个资源池中具备数千个节点，提供EB级别的容量，一个bucket可以保存100亿个对象等等；同时，它可以部署在公有云和私有云上，提供云上云下的统一体验，为GaussDB带来了很多存储上的优势。



GaussDB（for MySQL）架构设计原则



在进入正题之前，先看看GaussDB（for MySQL）架构设计原则：



1.采用华为下一代云存储（DFV）作为快速，可扩展，可靠和共享数据库存储，不复制存储层中的已有功能，例如数据复制，跨AZ可靠性，数据清理。



2.单个数据库集群只需要一份足够可靠的数据库副本集。所有只读副本共享存储在云存储中，甚至跨AZ，数据库中没有逻辑复制。一写多读，没有独立的备用实例。主节点发生故障转移时，只读副本可以切换到接管主服务器。



3.只有数据库日志是通过网络从数据库计算机节点写入 DFV 存储层，基于DFV存储层内的数据库日志重建数据面，以避免繁重的网络流量。



4.基于跨DFV存储节点的切片策略对数据库进行分区，以支持大型数据库卷。单个 DFV 存储节点管理来自不同数据库集群实例的多个分片，实现存储容量和处理能力的无限扩展。



GaussDB（for MySQL）如何在存储架构设计上做到高可靠、高可用

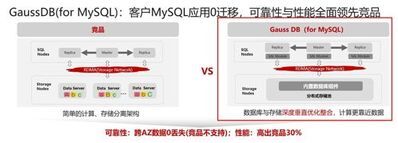

如图所示，GaussDB(for MySQL)自上向下分为3大部分：SQL节点、存储抽象层SAL(Storage Abstract Layer)以及存储层(storage Nodes)。





首先，SQL节点形成一个集群，包括一个主节点和多个只读副本（RO最多15个）。每个集群属于一个云租户，一个租户可以具有多个集群。SQL节点管理客户端连接，解析SQL请求，生成查询执行计划，执行查询以及管理事务隔离。

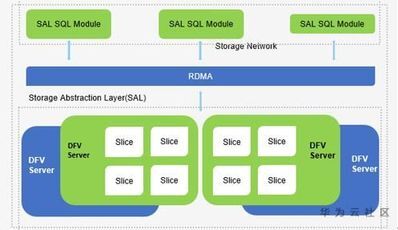

其次是 SAL（存储抽象层），它是SQL节点和存储层之间的桥接器。如下图所示，SAL包括两个主要组件，SAL SQL模块和DFV存储节点内部的Slice存储。





SAL SQL模块为SQL节点（主/只读副本）提供了SAL API，用以与底层存储系统进行交互。 SAL SQL模块包含通用日志处理器CLP（Common Log Processor）、数据库分片管理器SM（Slice Manager）、页面读取器PR(Page Reader)以及与只读副本节点同步信息的工具程序。



其中，CLP负责将数据库全局重做日志持久到DFV，解析日志并将其分发到相应的DFV分片，并生成同步消息（脏页、活动事务列表、分片持久LSN等）以供只读副本获取。CLP还需要处理数据库崩溃恢复，重新加载已提交的全局重做日志，并将其重新分配给所有相应的分片。



SM维护分片策略以及页面映射信息，确定何时添加更多的分片以及哪些数据库页面应分配给哪个DFV切片等。



页面读取器负责通过查找页面映射信息，将特定的页面读取请求路由到相应的切片管理器。



另外，SAL SQL模块还为SQL节点与存储系统交互提供了其他一些接口，包括定期将日志清除信息（RecycleLSN）传递到数据库片等。



Slice Store是在DFV存储节点内部运行的插件模块，它需要与DFV存储框架一起使用，用以在相同DFV节点上管理多个数据库片，支持多租户资源共享，并将页面的多个版本提供给SQL节点。



对于每个分片，Slice Store使用日志目录作为中心组件来管理重做日志和页面数据。Slice Store的主要职责是：



1）、接收分片重做日志，将其持久化并注册到日志目录中；



2）、接收页面阅读请求并构建特定版本的页面；



3）、垃圾回收和合并日志。



最后，GaussDB（for MySQL）存储层建立在华为云存储DFV持久层之上，DFV持久层为上层SQL节点存储提供读写接口，提供跨地域3AZs之间的数据强一致性和可靠性保证。



GaussDB（for MySQL）使用两种模式实现write-optimized以及read-optimized，分别是Plog模式与iShard模式。Plog模式提供强一致性保证，而iShard模式实现最终的一致性。



其中，SQL节点使用Plog模式存储整个数据库的WAL重做日志，使用iShard模式对数据在多个存储节点之间进行分片和管理。Plog以SSD友好的追加写方式使事务提交更快。



iShard将redo以页面为单位进行聚合，管理数据分片，实现快速数据读取，并支持超大型数据库（128 TB）。存储层支持多个GaussDB（for MySQL）集群实例，单个存储节点支持多租户数据库分片。部署灵活，可以将Plog和iShard部署在单独的存储池中或共享同一存储池。



在这种体系架构下，整个数据库集群只需一份足够可靠的数据库副本集，极大节约成本。同时，所有只读副本共享云存储中的数据，去除数据库层的复制逻辑。一写多读，没有独立的备用实例，当主节点发生故障，集群进行切换操作时，只读副本可以切换为主节点，接管集群服务。



而且由于只有数据库日志通过网络从数据库计算节点写入 DFV 存储层，没有脏页、逻辑日志和双写的流量，节省了网络资源。



最后



GaussDB（for MySQL）采用的新一代分布式存储系统DFV，节省了资源，极大提升了数据备份、恢复性能。



它将特定计算任务（备份与恢复逻辑）下推到DFV，以便更高效，快速地实现备份、恢复，而上层计算节点专注于业务逻辑处理。在这种模式之下，客户可以通过本地访问数据并直接与第三方存储系统交互，达到高并发、高性能。



另外，GaussDB（for MySQL）的共享存储架构将数据持久化放入新一代存储DFV中，充分保障数据强一致性和0丢失；针对硬件定制上层系统，利用RDMA 网络、NVME SSD等硬件优势，在这些关键技术上整合创新，使得华为云自研数据库的性能有了质的飞跃。



One more thing

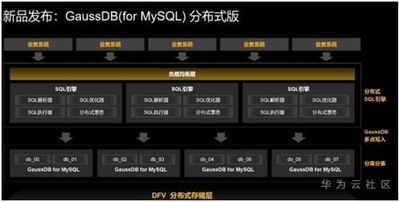

华为云在今年的全联接大会也正式发布了GaussDB(for MySQL)的分布式版，采用share nothing架构，融合华为自研分布式SQL引擎和企业级分布式存储DFV双重优势，业务请求通过负载均衡层转发到分布式SQL引擎层，分布式SQL引擎相关的模块对SQL进行解析、分解、路由到各个分片，最后各个分片返回相应结果汇聚返回给用户端。





通过分库分表，GaussDB(for MySQL)分布式版最高支持PB级海量存储，同时通过内部环境测试，纯写TPS可达百万级，QPS可达千万级，整体性能可随分片数的扩展而成线性提升，可满足几乎所有大型企业集团的核心数据库的要求。



目前，华为云GaussDB已在500+大客户中规模商用，遍布金融、政府、电信、能源、交通、物流、电商等行业。在新基建大潮下，华为云数据库会继续以开源开放的姿态，赋能企业，推动国内的数据库生态发展。
