基于 Portal 的 NJet 模拟环境

背景介绍

作为开发人员，经常碰到的问题是代码开发、测试都是好的，但在客户现场/生产环境，总是出各种各样的问题。这种问题，有可能是实现的逻辑，但更多的情况是现场人员的配置问题导致。因此开发人员需要一个和现场完全一致的环境，进行现场的故障复现，配置验证。

NJet 作为应用引擎，应用场景复杂，配置灵活，当然也面临此类问题。为了快速模拟 NJet 配置，验证整条业务链路是否通畅，同时检验系统在高压、大配置数据场景下的承载能力，并确认证书、限流等关键机制是否生效，NJet 的模拟环境应运而生。我们期望通过该环境：

• 自动构建、完全模拟客户的网络环境拓扑

• 可视化验证客户的配置有效性

• 可进行批量/单独的功能测试

• 能够进行域名解析，证书校验，客户端地址等模拟，辅助功能验证

同时，出于简化 GUI 管理的目的，该模拟应用利用 NJet 存在的 Portal 能力，避免了相关的认证授权的开发工作。

NJet 模拟应用的安装

随 NJet4.0 发布，NJet 发布了模拟应用的安装包，因此需首先安装 Portal 安装包，在 Portal 部署完成后，通过 GUI 安装模拟应用

• 参考 https://njet.org.cn/cases/njet_portal/ 安装 NJet Portal

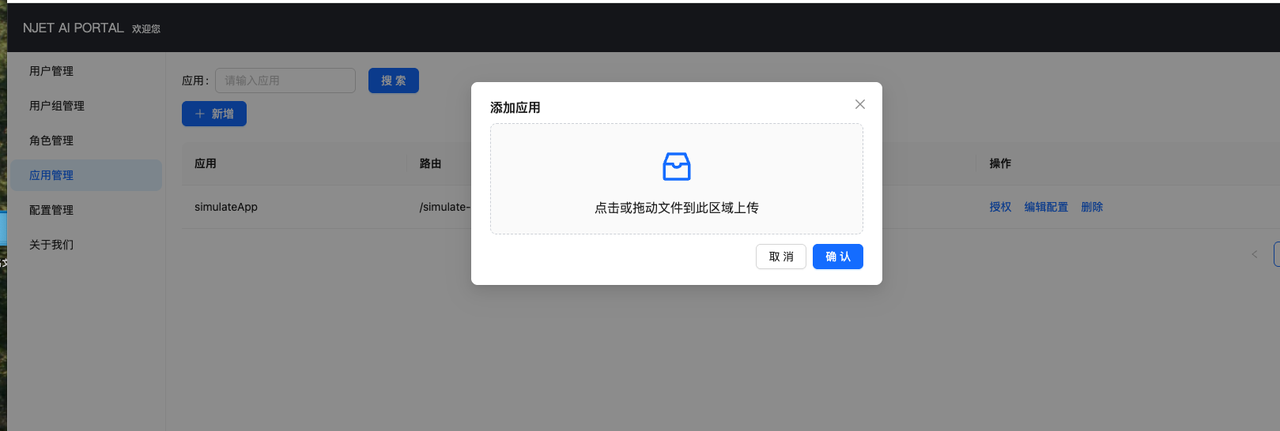

• 在 portal 上添加 “Portal 版 NJet 模拟环境应用， 目前发布的模拟应用包为 simulate-app_1.0.2.npk,请从 NJet 的 release 站点下载

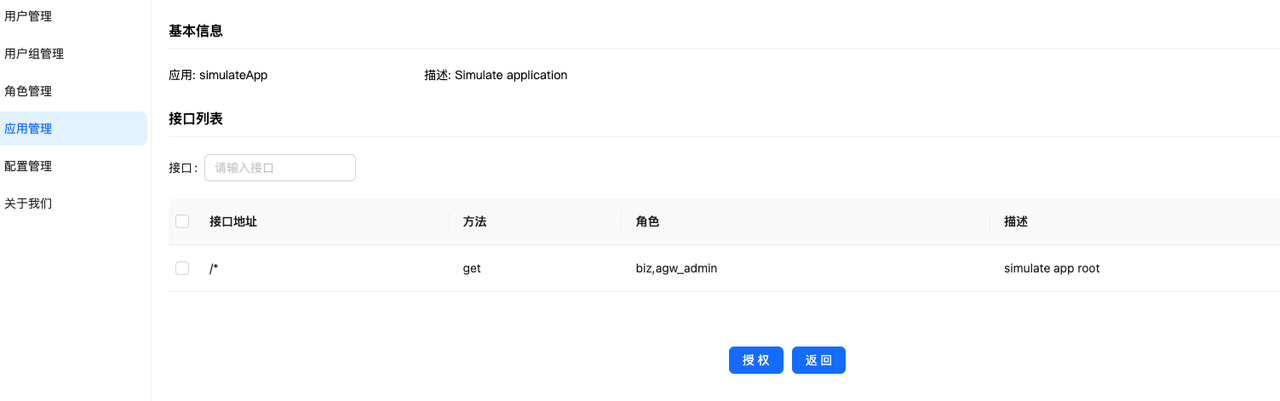

• 模拟应用授权

如上图所显示，模拟应用部署后，请参考 https://njet.org.cn/cases/njet_portal/ 对模拟应用完成授权，用户关联。

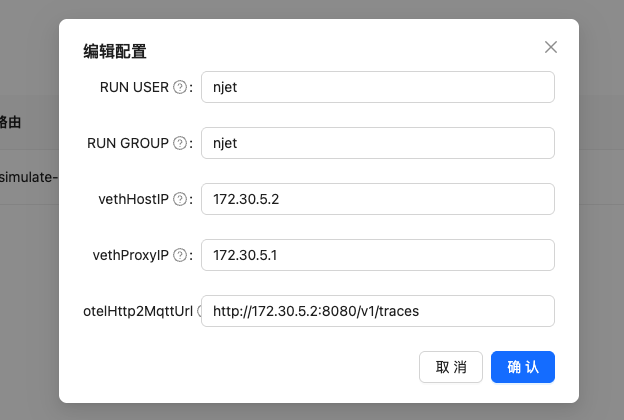

• 模拟应用配置

为支持网络拓扑模拟，以及调用可示化，模拟应用需要特定的配置，如下。请维持如下

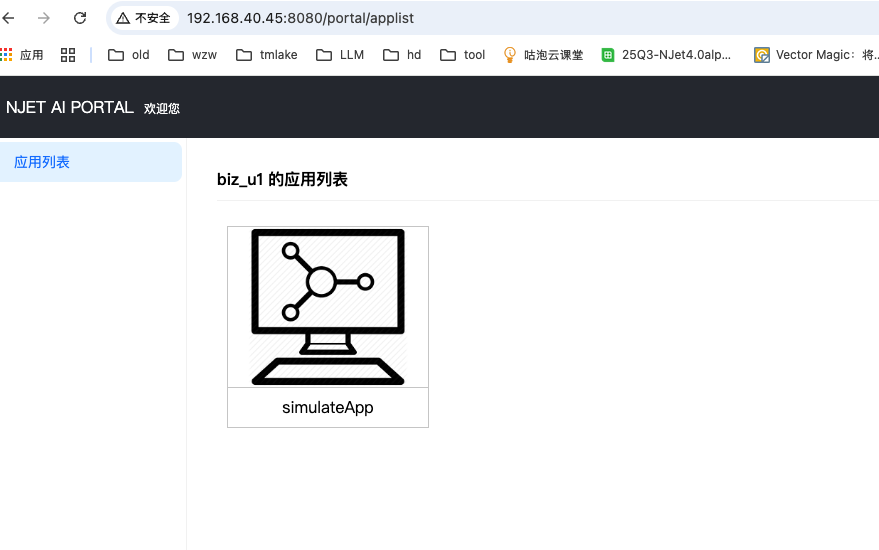

• 登录 portal 应用后，就可以看到模拟应用了

功能展示

配置导入

• 功能模拟依赖于导入配置文件，目前配置文件需要使用 json 格式，目前需要手工把 nginx 格式的配置文件转换为 json，paste 或上传，在下个版本中，将直接支持 nginx.conf 格式的配置

• 除导入外，模拟应用中也提供了多种示例配置，供参考

• 除配置文件外，还可以配置模拟访问的特定的 client ip，供特定的业务模拟使用

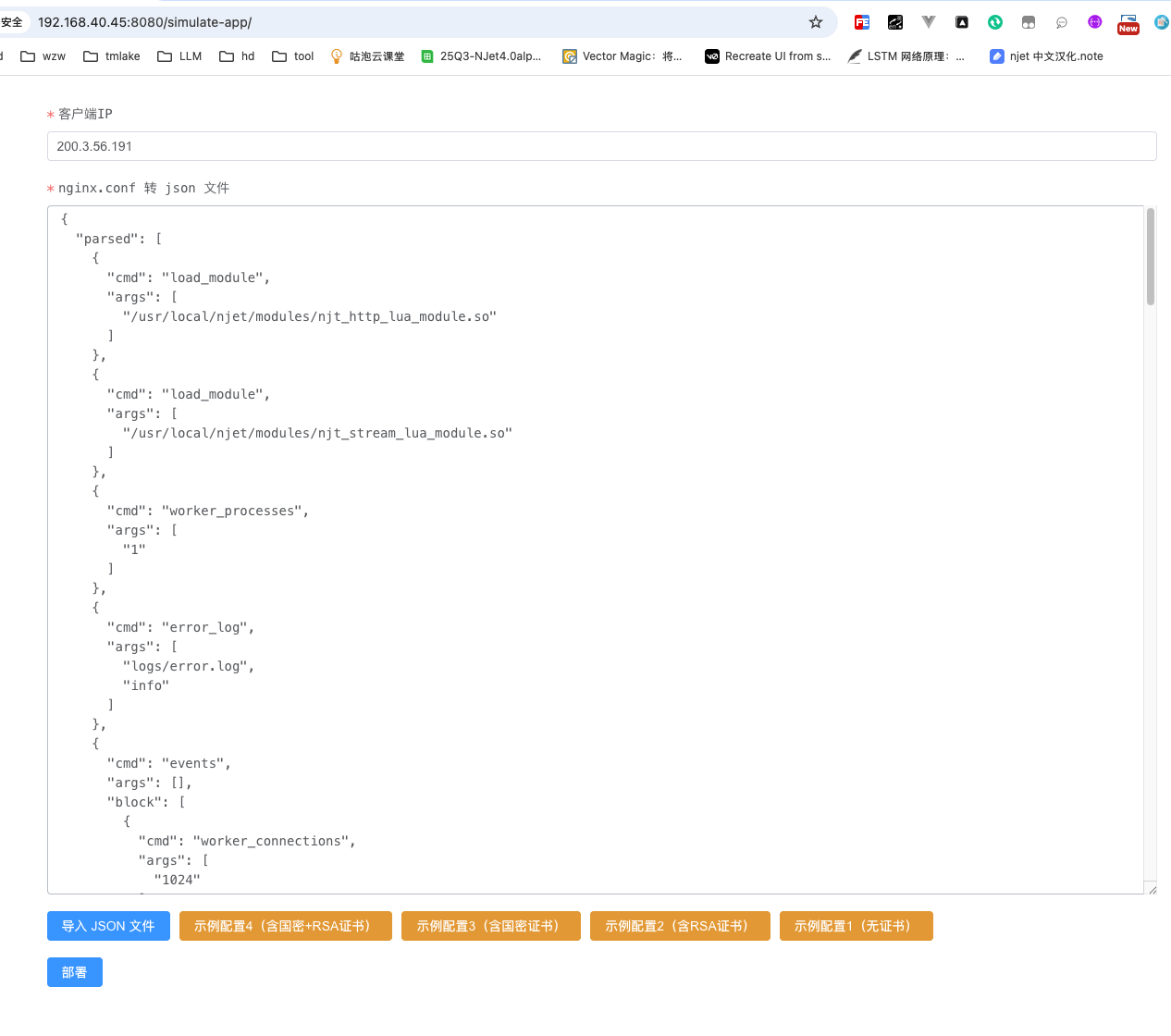

如下图所显示，可以看到页面中有很多实例配置，可自由切换，也可以导入 JSON 文件的配置

拓扑展示

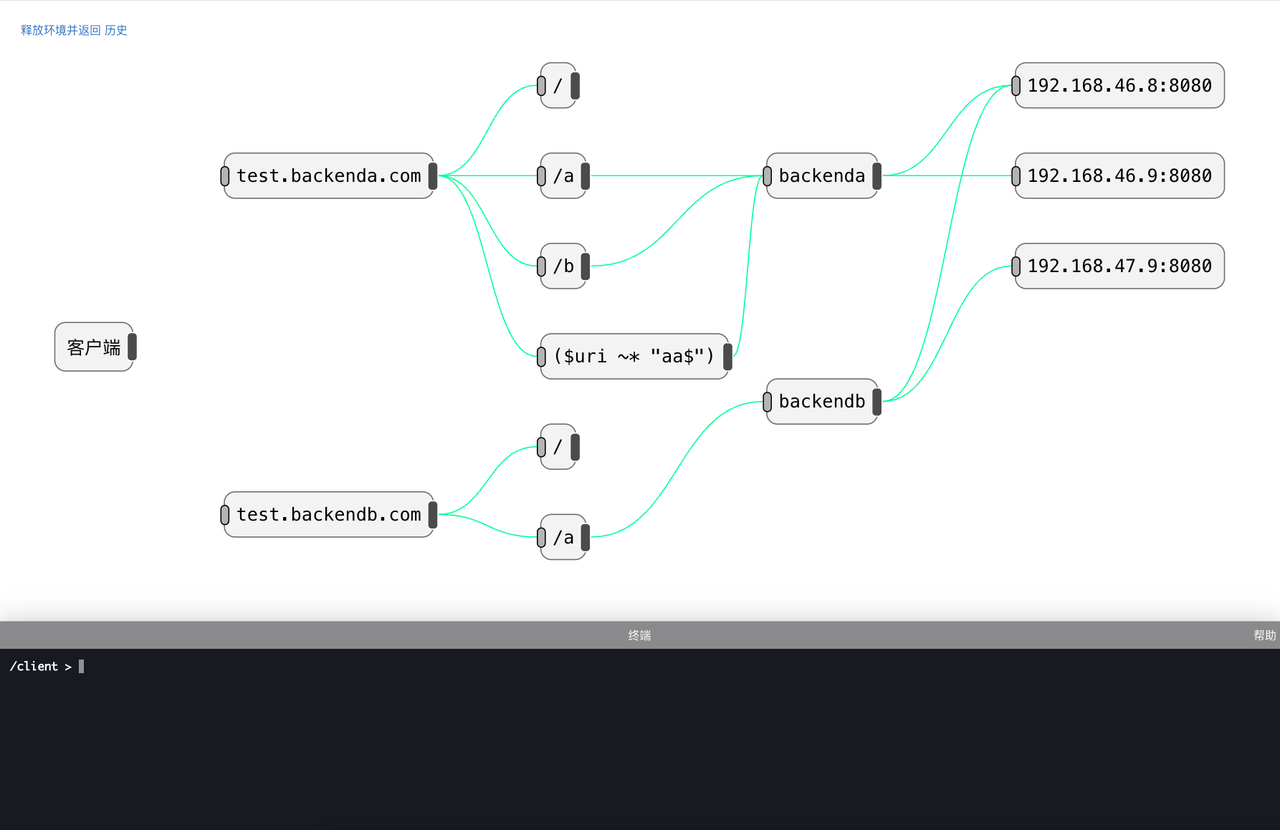

如点击 示例配置 1 （无证书）可直接进进入模拟页面，该页面直接生成了包括客户端->proxy->应用服务的网络拓扑，并详细描述 proxy 层面的业务配置，需着重说明的是，模拟环境中显示的 IP 地址，完全模拟了实际客户环境的地址。如下图所显示，展示了一个具备两个 server 的 proxy 层配置（test.backenda.com 和 test.backendb.com）

业务流程验证

在模拟环境中，下侧为 web terminal，可以输入特定的命令，单条或批量发送 HTTP 请求，验证配置的正确性。目前内置了 curl 和 wrk 命令，前者进行单条的功能测试，后者进行批量的测试

• 单条测试

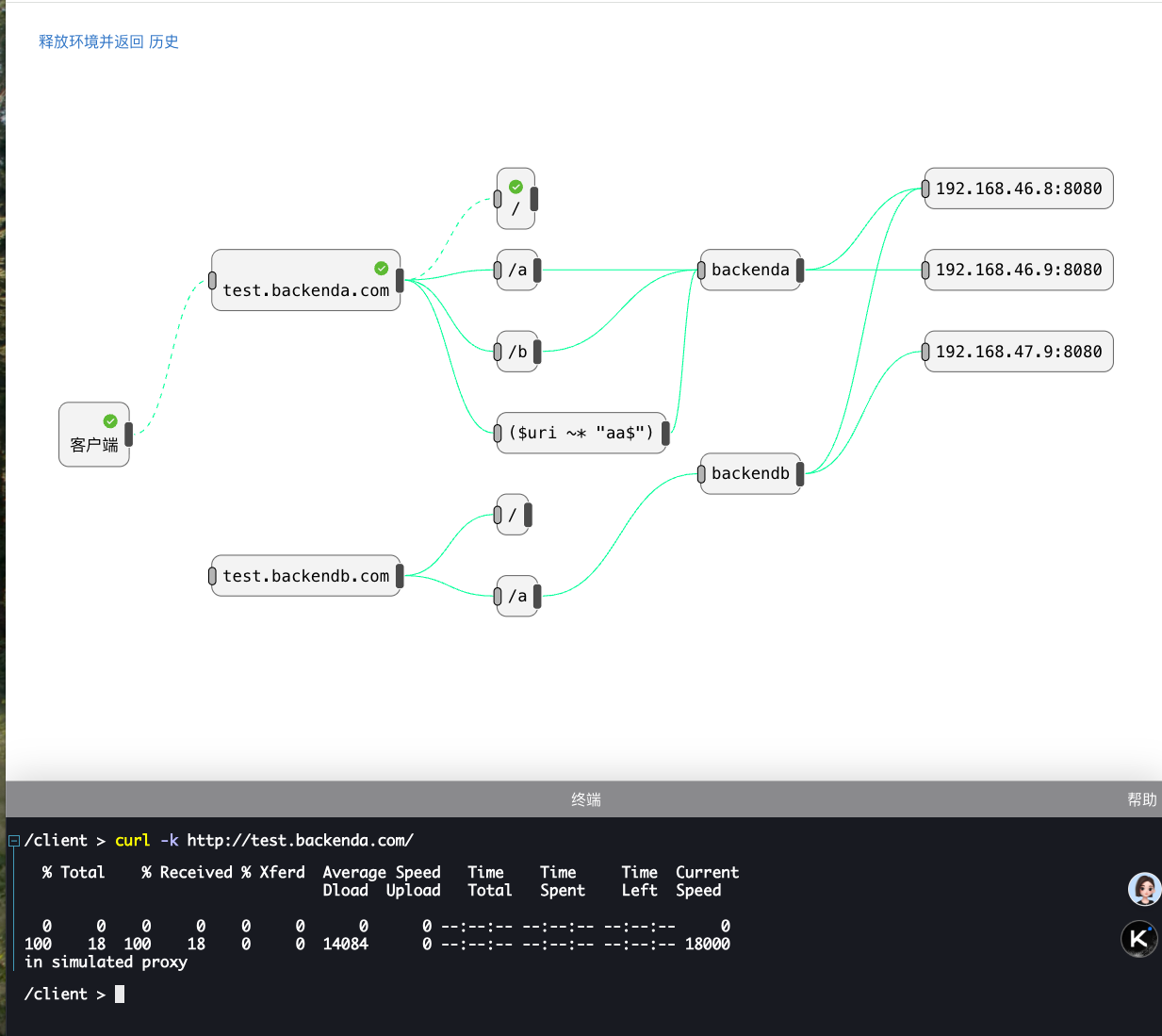

如下图所显示，单条测试中，在 GUI 界面可以看到完整的执行路径（图上的虚线涉及的点），比如通过 curl 发了一条到 testbackenda.com 的请求，可以从图上直观的看到，请求直接由 proxy 层的 path “/”处理了，没有转发到后端的应用服务

• 批量测试

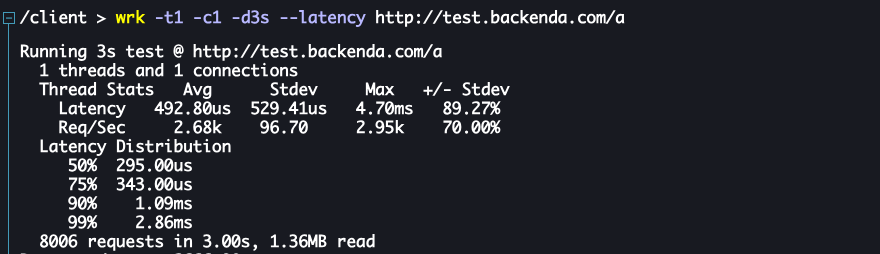

为了验证配置中某些特定的功能，如限流等，可以在 web terminal 输入 wrk 命令进行压测（批量命令的执行路径不会更新到 GUI 中）

其他功能

模拟应用除上述展示的能力外，还实现了如下功能，详情参考 NJet docs 站点，具体有

• 通过导入证书，可以完整的模拟 HTTPS proxy 能力

• 完整的模拟历史，供配置分析

• Web terminal 的实现帮助

• 客户端 ip 地址的任意更换，支持特定的算法

• 超大规模的模拟配置支持（可支持多大 512 个 server，1000 个 location，512 个后端服务）

参考说明

1. 目前只支持 json 格式的配置导入，json 格式请参考，json配置文件支持


2. 依赖 NJet 4.0.0

3. 出于安全考虑，NJet 安装后，需要修改 agw_admin 密码才能进行 portal 应用的安装

4. 在下一版本中，将直接支持 nginx.conf 格式的导入，从而服务于 nginx 向 NJet 的迁移
