微服务可观测平台测量组件设计与实现

作者:X
  • 2021 年 12 月 19 日
  • 本文字数:1893 字

    阅读完需:约 6 分钟

微服务可观测平台测量组件设计与实现

1.   背景

增强服务可观测性,预测与发现系统性能瓶颈,透视系统状态,为系统调优和改进提供可靠数据

2.  规划特性

Ø  服务日志: 记录时间,用户,用户地点(ip),服务节点(ip),服务名称,模块名称,参数(可配置),支持异步写入,减少服务正常执行影响

Ø  服务性能指标,RT,请求数(1m/5m/15m),异常数(1m/5m/15m),失败数(1m/5m/15m)

Ø  服务调用链路,服务调用拓扑,调用关系性能,topN(最忙服务,最慢服务)

Ø  业务日志,如,拉单每秒字节数,数据笔数,拉单作业数

Ø  监控门户,仪表盘,告警  Prometheus+grafana(运维);elasticsearch agg+数据可视化(开发)



*日志收集 ELK 不在本次计划

*系统监控,如 cpu,线程数(jvm),内存(jvm),磁盘 io,网络 io 直接使用 Prometheus,不在本平台范

3. 技术架构

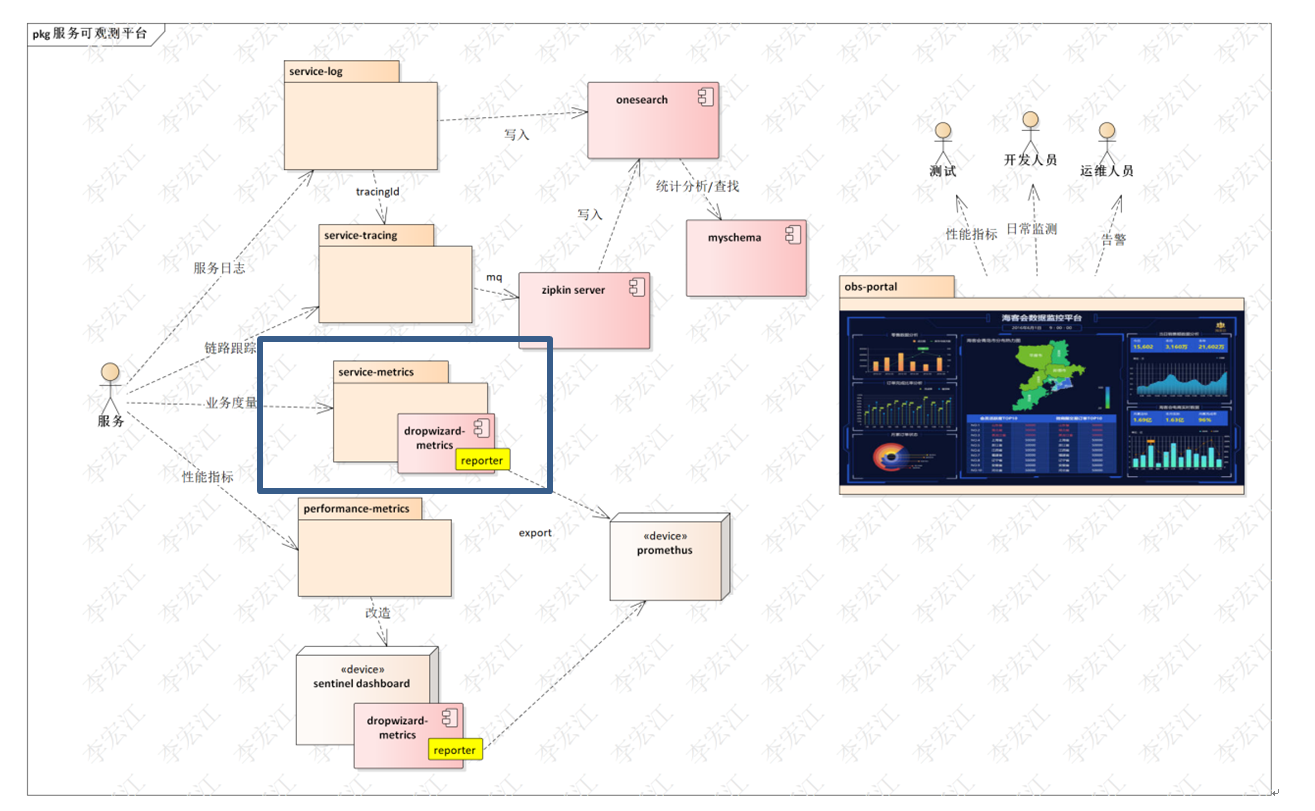

测量组件位于可观测架构蓝框部分,负责业务测量/性能测量的构建, 采集,转换和报告


4.  测量组件

测量组件是可观测平台的第三部分,由 metrics,exporter,reporter 3 部分组成

metrics 测量构建/收集/计算组件,业界 metrics 组件选择比较少,主要有 dropwizard-metrics,micrometer 也是源于 dropwizard-metrics,还有些框架自带 metrics 组件,基本上也是参考 dropwizard-metrics

测量 exporter/测量 reporter,两者是配套,exporter 转换本地测量类型为监控平台类型;reporter 推送转换后的测量到监控平台,本组件实现 Prometheus 测量转换和报告

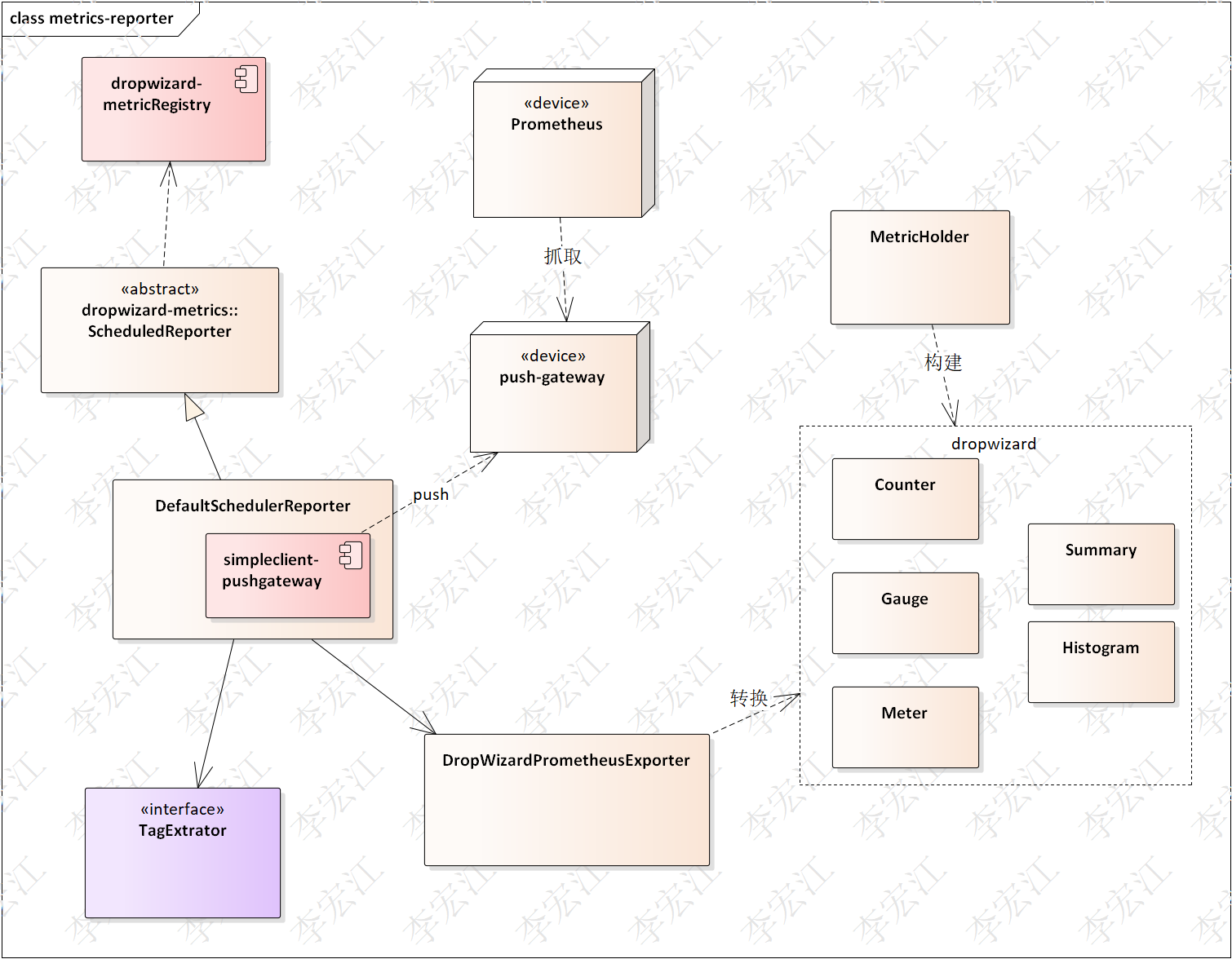

5.  设计模型

本组件的设计


Counter/Gauge/Meter/Summary/Histogram dropwizard-metrics 支持的测量类型,其中后 3 者属于统计量,分布式系统统计单节点意义不大;另外,Prometheus Counter/Gauge 都是数值,Gauge 客家可减,Counter 单调增加

ScheduledReporter/DefaultScheduledReporter  ScheduledReporter 是 dropwizard-metric 提供的 Reporter 实现,定时报告测量,抽象模板模式,DefaultScheduledReporter 本组件实现,DropWizardPrometheusExporter 转换测量为 Prometheus 类型,simple-pushgateway 推送到 Prometheus

TagExtractor  tag 是 Prometheus 测量的属性,定义数据维度,对后续的统计非常重要;TagExtractor 是本组件接口,应用实现自己的 tag 生成逻辑

MetricHolder 本组件的开发,负责全局构建,操作,持有测量

6.  开发指南

1.    依赖

                  <dependency>

                          <groupId>io.dropwizard.metrics</groupId>

                          <artifactId>metrics-core</artifactId>

                  </dependency>

2.    配置

以 java config 为例,以下内容在代码单元测试 TesstMetricsReporterConfiguration

示例:

metrics:

  reporter:

   type: prometheus # metrics 报告类型 nop/console/prometheus

   url: ip:port # Prometheus pushgateway 地址

   job: apiflow # Prometheus job 标签

interval: 10 # 报告间隔,单位秒

1)      报告期采集间隔

    Value("${flowsharping.metrics.reporter.interval:30}")

private int reprotInterval;

2)  测量注册,全局

    public static final MetricRegistry metricsReg = new MetricRegistry();

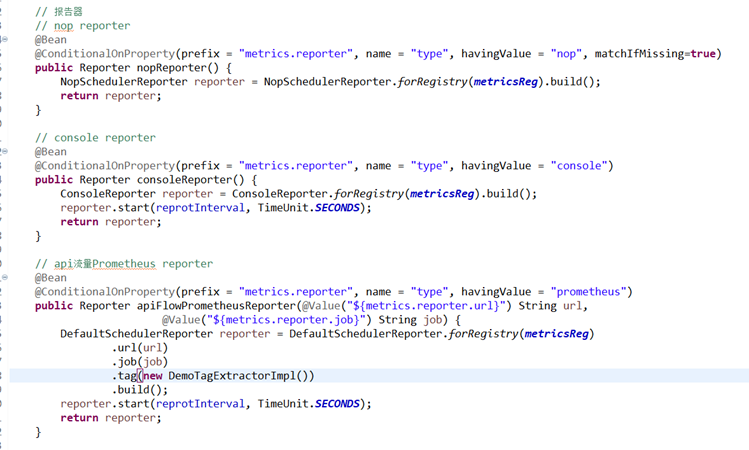

3)  报告器声明和初始化


声明 3 个报告器,通过 conditional 激活,nop 相当于屏蔽报告,console reporter

测量输出到控制台,单机测试用;DefaultSchedulerReporter 输出到 Prometheus,支持分布式聚合统计,DemoTagExtractorImpl 简单的标签提取实现,增加 type 和 instant 标签,

其中 type pass/fail,instant host:ip,用于示例

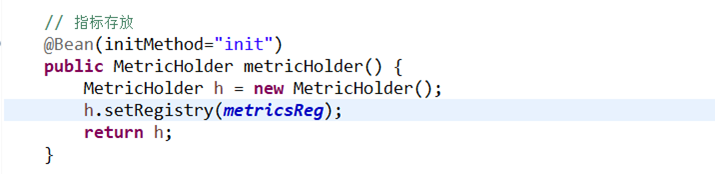

4)  MetricHolder

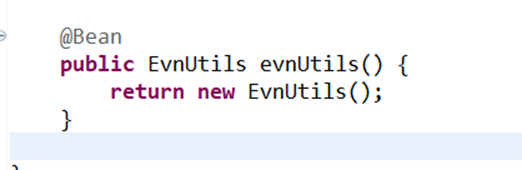

5)  环境工具


获取当前 ip 和端口

3.    示例

场景 1:单机测试

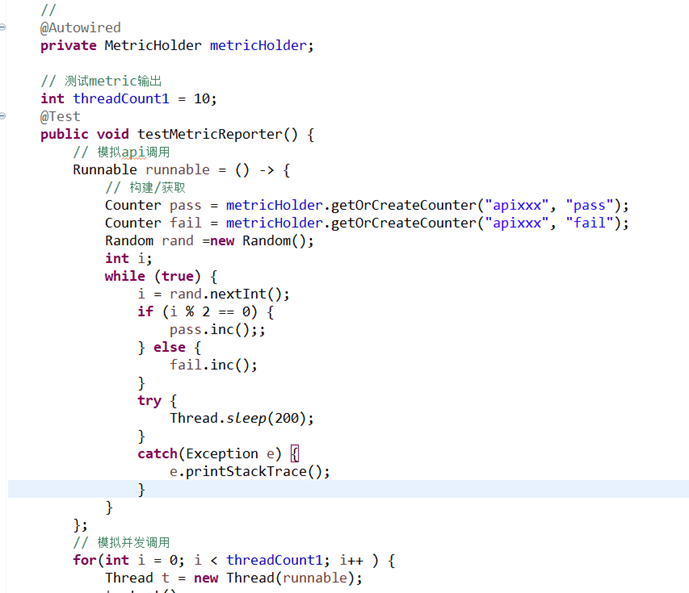

本示例在单元测试 TestQpsMetrics,模拟 api 调用 qps 测量,使用 ConsoleReporter,报告间隔 10 秒,示例使用随机数模拟调用的通过和不通过,分别计数到 pass 计数器和 fail 计数器

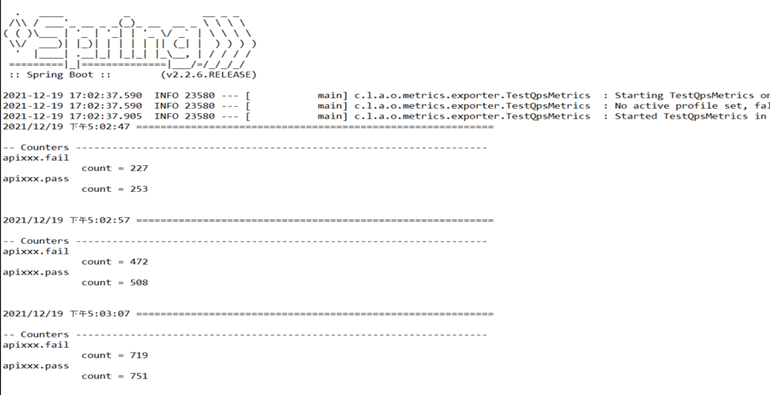

控制台输出

场景 2:分布式测试

本示例在单元测试 TestQpsMetricsCluster1,TestQpsMetricsCluster2,模拟两个服务集群调用 qps 测量,服务测试代码同场景 1,使用 PrometheusReporter,报告间隔 10 秒,tag 提取器增加 type,instant 标签,type 标签 pass,fail,通过和不同的 qps 技术,instant  ip+port,测量输出如下图:

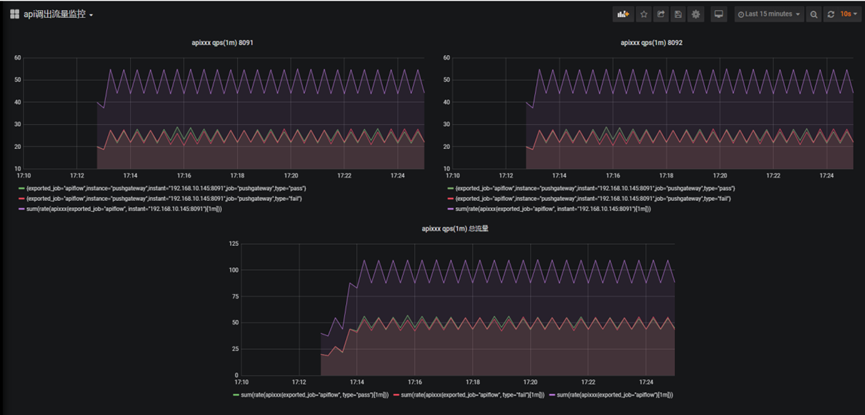

上面 2 个图标,服务 8091 和 8092 的通过请求数速率,不通过数速率,总请求数速率

下面是两个服务通过总请求数,不通过的总请求数,两个服务的总请求

promsql:

rate(apixxx{exported_job="apiflow", instant="host:port", type="pass|fail"}[1m])

sum(rate(apixxx {exported_job="apiflow", instant="host:port", type="pass|fail"}[1m]))

7. 代码库(收费)

metrics-reporter.zip-Java文档类资源-CSDN下载
