电路仿真的“套娃”建模（子电路）功能介绍

CST Design Studio Project Block

 场路协同仿真在 CST 中是一个常见的应用。当电路比较复杂，元器件较多时，估计每个用户都会觉得眼花缭乱。下面介绍一个小功能，通过一个 block 来代表一个子电路，从而使电路界面更简洁，使电路拓扑一目了然。尤其当使用大量重复的子电路时，该功能更是让能够大量节省电路建模时间。

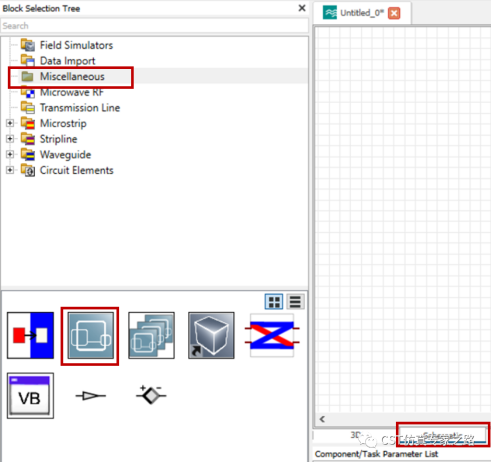

CST Design Studio Project Block 如下图所示

1.把该 block 拖入到电路界面中，此时 block 没有 pin 脚，会在 schematic 选项卡旁边弹出一个新的选项卡，名字是 DESPARA1。我们将 Schematic 作为主电路，将 DESPARA1 作为子电路。

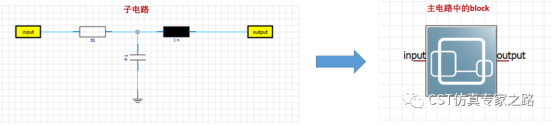

2.在 DESPARA1 中的创建子电路，子电路对外的 pin 用 external port 表示，同时可以修改 port 的名字。也就是在子电路（DESPARA1）中有几个 External port，在主电路（Schematic）中的 CST Design Studio Project Block 中就有几个 pin，如下图所示

3.此时就可以在主电路中进行仿真了。需要提醒的是，在主电路仍然需要增加 External port，而子电路中的 port 只是子电路与主电路之间的接口。

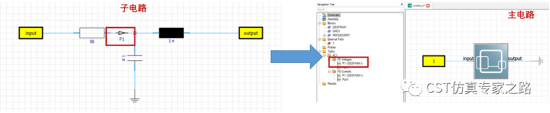

4.在子电路中可以添加 probe，通过这种方法，可以查看子电路内部的电压电流波形。添加 probe 后，当主电路完成仿真后，会出现后缀类似（DESPARA1）的 probe 的仿真结果，这就是子电路上监测到的电压/电流波形。如下图所示

5.此外子电路中也可以添加 CST Design Studio Project Block。子电路的 block 可以理解成下一层的子电路。

总结：CST 有很多小功能能够助力仿真效率提升，我们一起用，一起飞(*^_^*)
