多图框 CAD 图纸如何快速导出?快试试导出多页 PDF 功能

作者:在路上
  • 2025-05-23
    北京
  • 本文字数:739 字

    阅读完需:约 2 分钟

以往 CAD 图纸想要导出,用户需为每个图框单独生成 PDF 文件,不仅操作繁琐,更导致文件分散、查阅时需反复缩放定位。针对多图框图纸的导出问题,浩辰 CAD 看图王手机端新上线的「导出多页 PDF」功能,有效实现图纸的分页管理。

新版功能通过快速选择图纸内多图框结构,一键生成层级清晰的多页 PDF 文件,确保每个图框独立成页并完整保留原始比例,大幅提升图纸交付规范性与跨平台协作效率。

一、常见应用场景

1、跨部门协作汇报

工程师可以将一个图纸内多个图框(如建筑平面图、水电布局图)导出为多页 PDF,直接发送给非 CAD 用户(如项目经理、客户),确保信息完整且无需专业软件即可查看。

2、多图框图纸的清晰展示

当 CAD 图纸包含多个独立图框(如建筑平面图、机电系统图等)时,导出单页 PDF 会导致内容拥挤、难以阅读,导出多页 PDF 则有效解决此问题。

3、移动场景下的高效传输

当工程师在工地、会议现场等场景需快速分享图纸,但受限于设备或网络环境,无法使用电脑操作。可以直接在手机端完成多页/分页导出,通过微信、QQ 等工具一键发送 PDF,还可以根据需要选择哪些图框不导出(更安全),例如下方 6 个图框,最后一个图框未选择则不导出。

二、操作流程

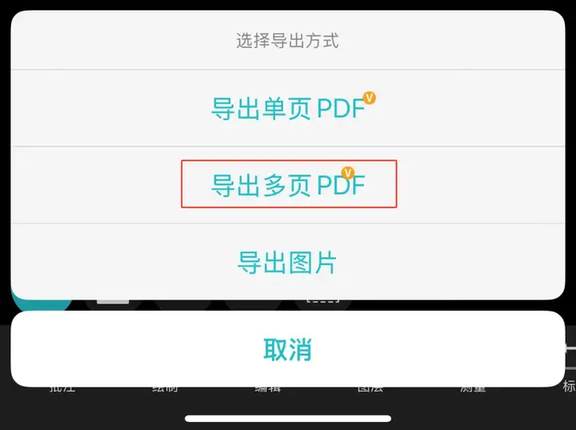

1、打开浩辰 CAD 看图王 APP,打开图纸后,点击右上角【...】按钮 → 选择【导出为 PDF】→ 根据需求点击【多页 PDF】或【单页 PDF】模式。

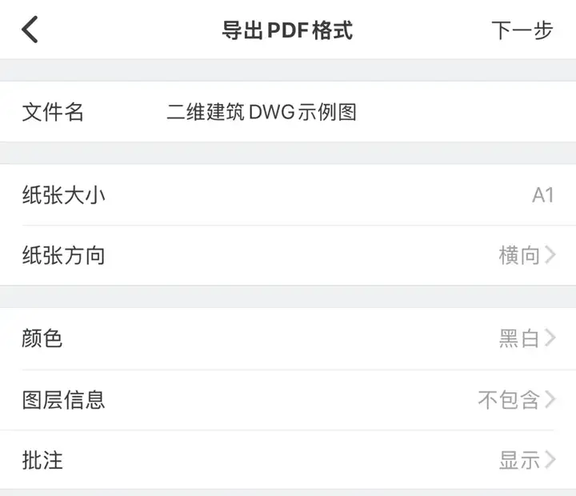

2、跳到设置导出 PDF 文件名称、路径、大小、方向等参数;

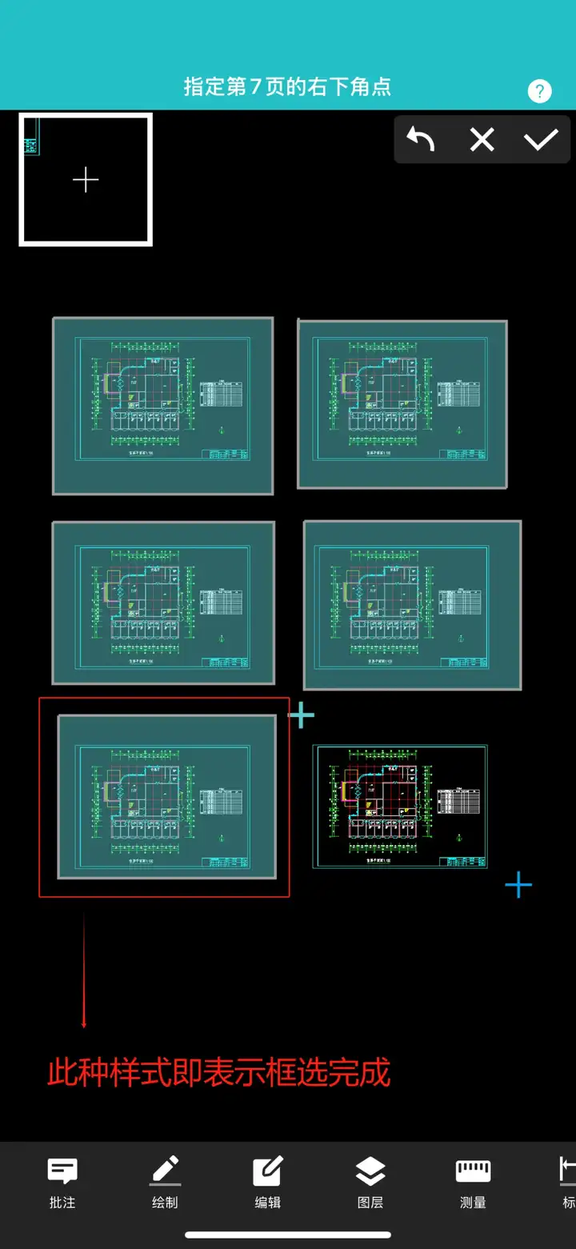

  1. 进入图纸页面后,单指长按屏幕依次框选每个图框范围,比如下方图纸里面涵六个图框,如果需要将六个图框都导出到一个 pdf 里面,就需要分别框选这六个图框。显示背景色就是表示框选的范围。

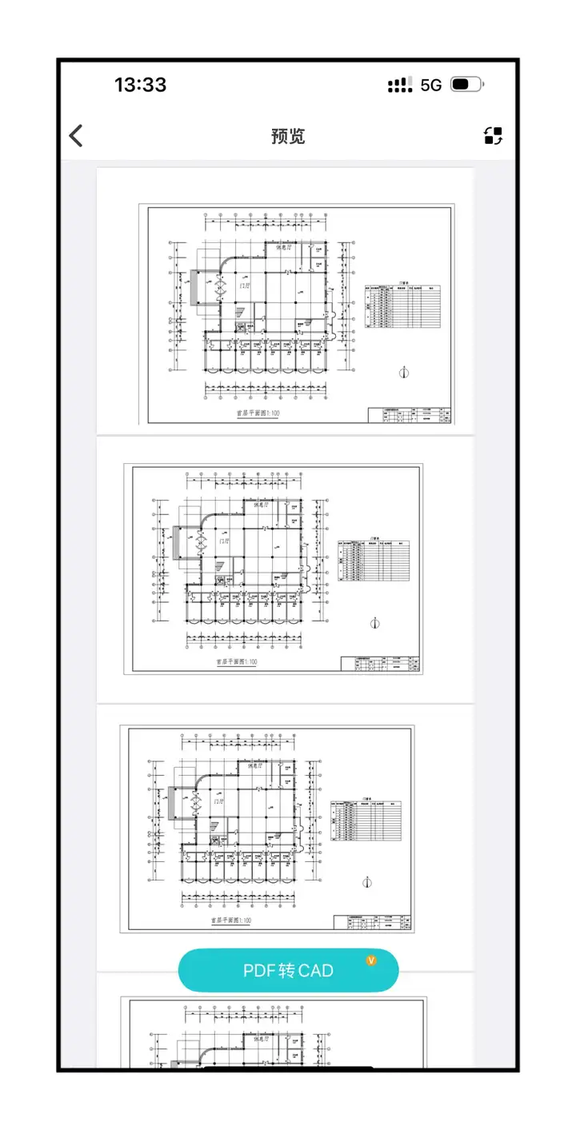

4、导出多页 PDF 图纸后,点击首页菜单栏---文件按钮,找到刚刚导出的 PDF 文件,点击右边“...”按钮即可分享导出的 PDF 图纸。

如果大家也有这方面需求的话可以使用 CAD 看图王体验一下。
