CST 热仿真 CHT 求解器 -- 针式散热片 + 风扇

作者:思茂信息
  • 2025-06-24
    广东
  • 本文字数:552 字

    阅读完需:约 2 分钟

CST热仿真CHT求解器--针式散热片+风扇

之前介绍过 CHT 仿真针式散热片。用的是和自带案例差不多的结构,用的是自然对流,最高温度是 66 摄氏度。




这期我们介绍 CST 的强制对流,尝试在散热片上方加风扇向上吹,加速散热降温。风扇有两种定义方式,最简单的是一个无厚度的 PTC,也可用宏画一个圆盘风扇,近似实际的风扇形状。我们先尝试用无厚度的薄片。

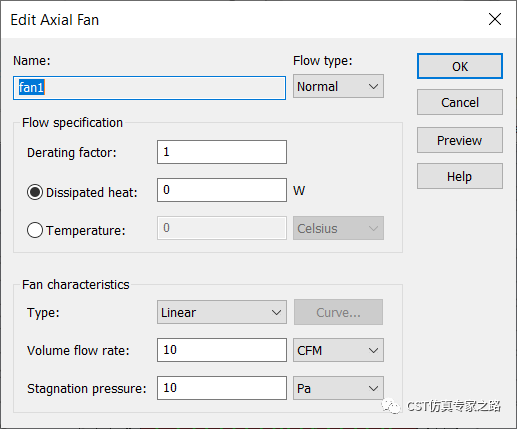

我们将风量定义为 10CFM(立方英尺/分),静压为 10Pa,线性模型。对于这个尺寸的小风扇,类似台式电脑中的 CPU 风扇,这个定义算合理。注意风扇方向。

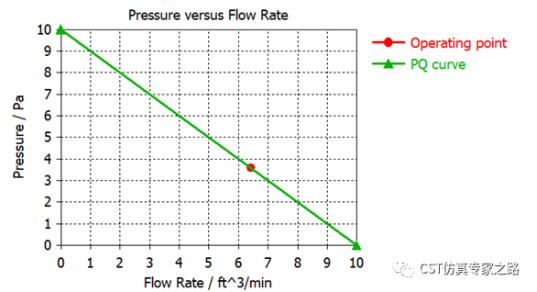

仿真结束可查看该风扇的 PQ 特征曲线以及实际运行的 PQ 点。

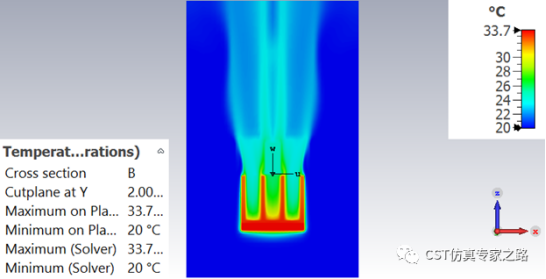

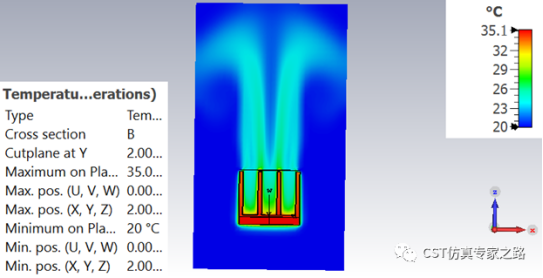

温度:

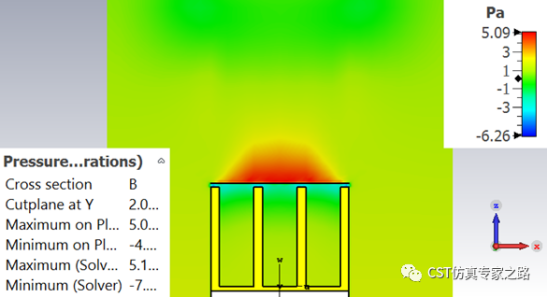

压强:

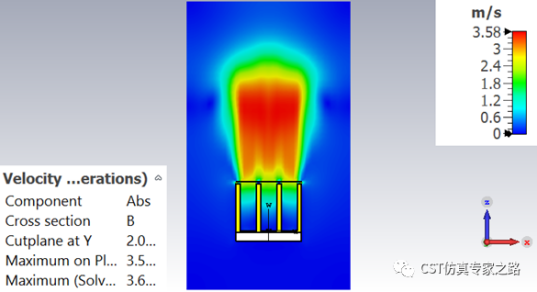

流体速度:

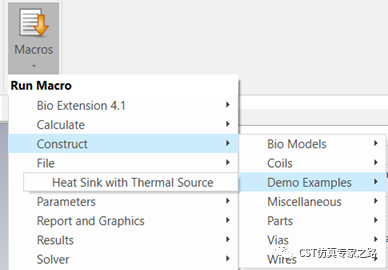

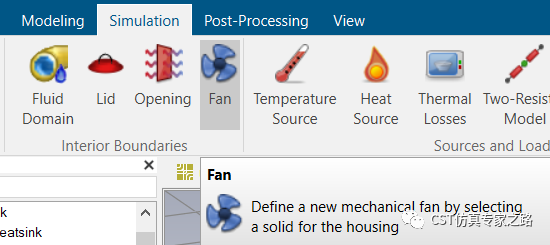

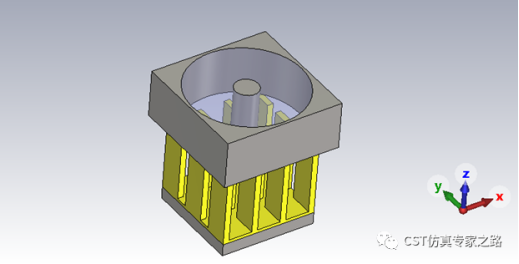

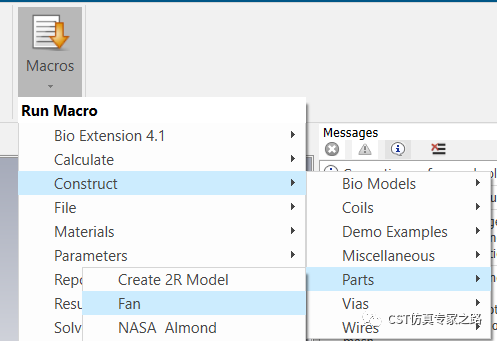

下面我们用宏自动建模风扇:

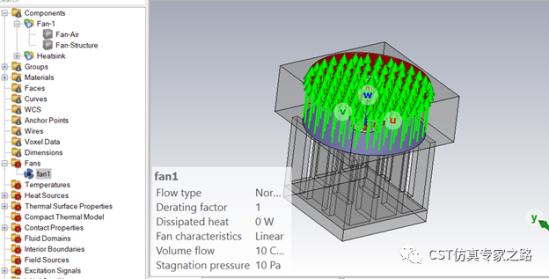

定义风扇参数及方向,我们用同样的 10CFM 和 10Pa 静压。



 仿真之后可见运行状态不同,风量更大,压强更小。

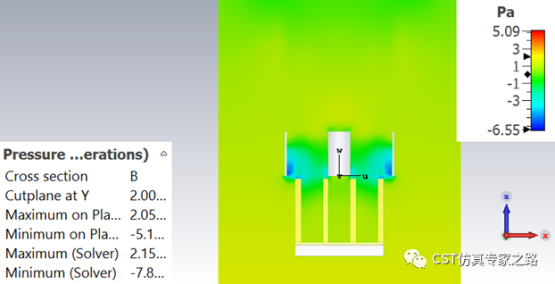

压强较小:

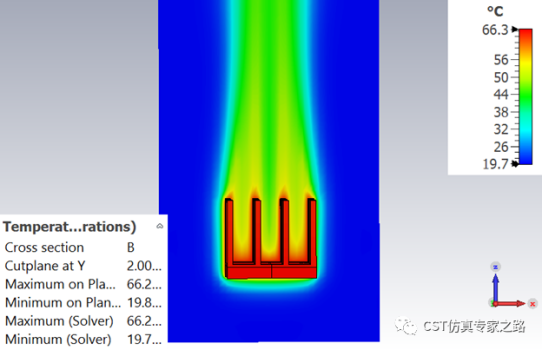

温度:

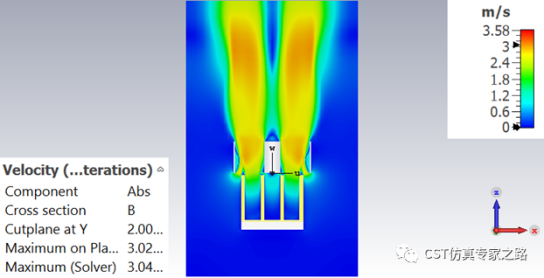

流体速度:

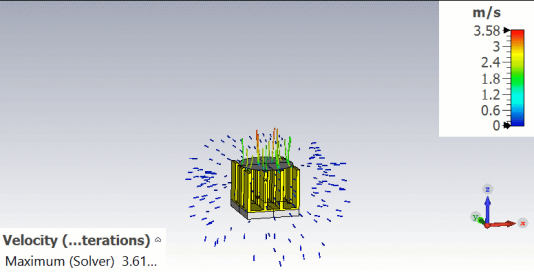

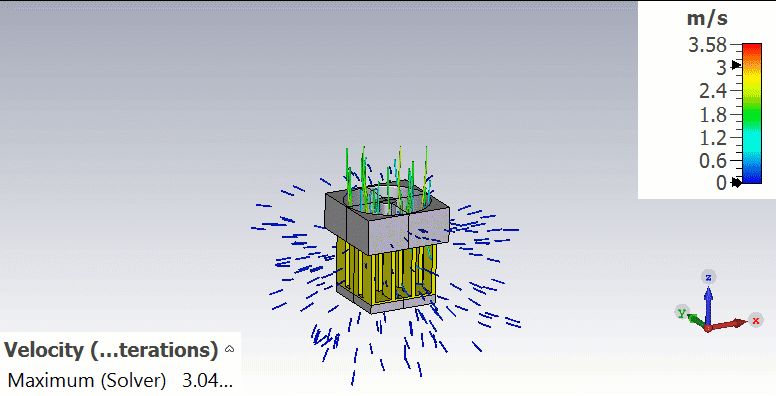

对比两种风扇的速度动图:




小结:

1.    风扇是强制对流常见的工具,CHT 中支持两种风扇定义。

2.    这里并没有对涡流模型进行优化,仅为了展示仿真功能。

3.    由于风扇尺寸,结构,面积都不同,即使风扇参数相同,结果也不同。比较一致的结果当然就是温度都比自然对流低很多。
