大数据 -165 Apache Kylin Cube7 实战：聚合组 /RowKey/ 编码与体积精度对比
TL;DR
场景：由 Cube4 克隆出 Cube7（维度均为 Normal），对比体积、精度，并梳理聚合组与 RowKey 实操要点。
结论：在同等数据量下，维度数↑→ Cuboid 指数级↑→ 存储与构建成本显著↑；用聚合组 + Mandatory/Hierarchy/Joint 可控复杂度。
产出：实测 size & CubeStatsReader 结果、RowKey/编码/ShardBy 的工程化建议与常见错误速查卡。
版本矩阵
定义 Cube7

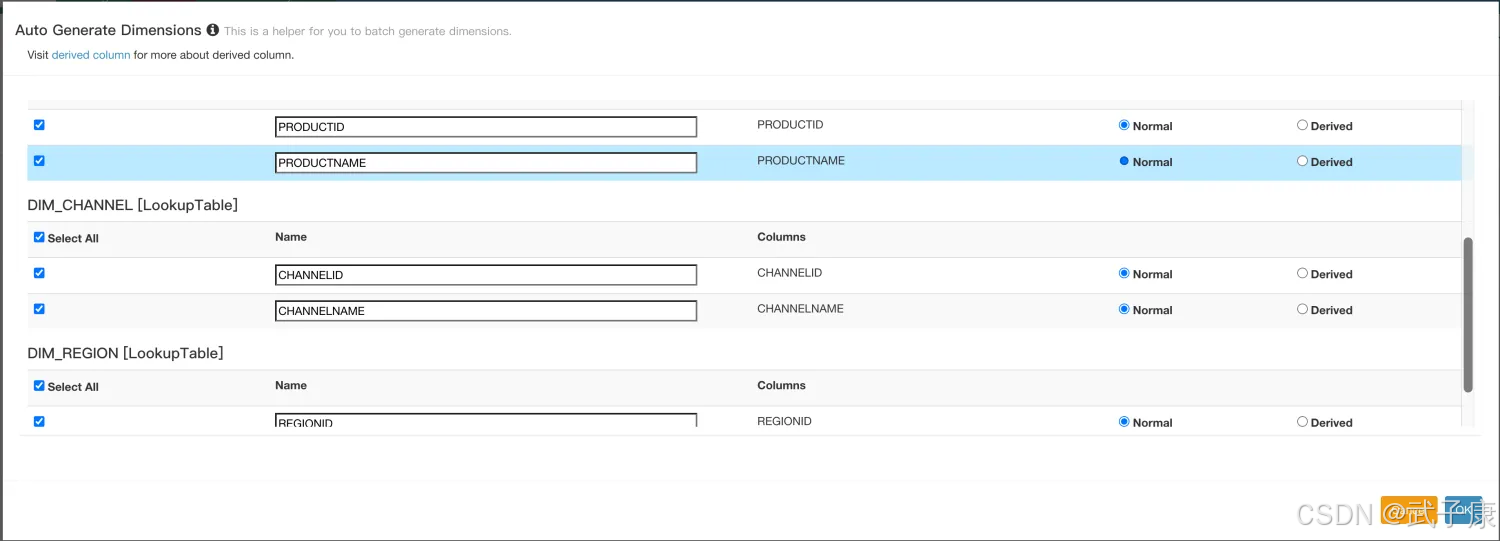

省略 Model 等操作。构建前面 Cube4 类似的 Cube7，仅在维度定义有区别。(我这里是 Clone Cube4，然后修改的)wzk_test_kylin_cube_7 的字段中，都是 Normal：

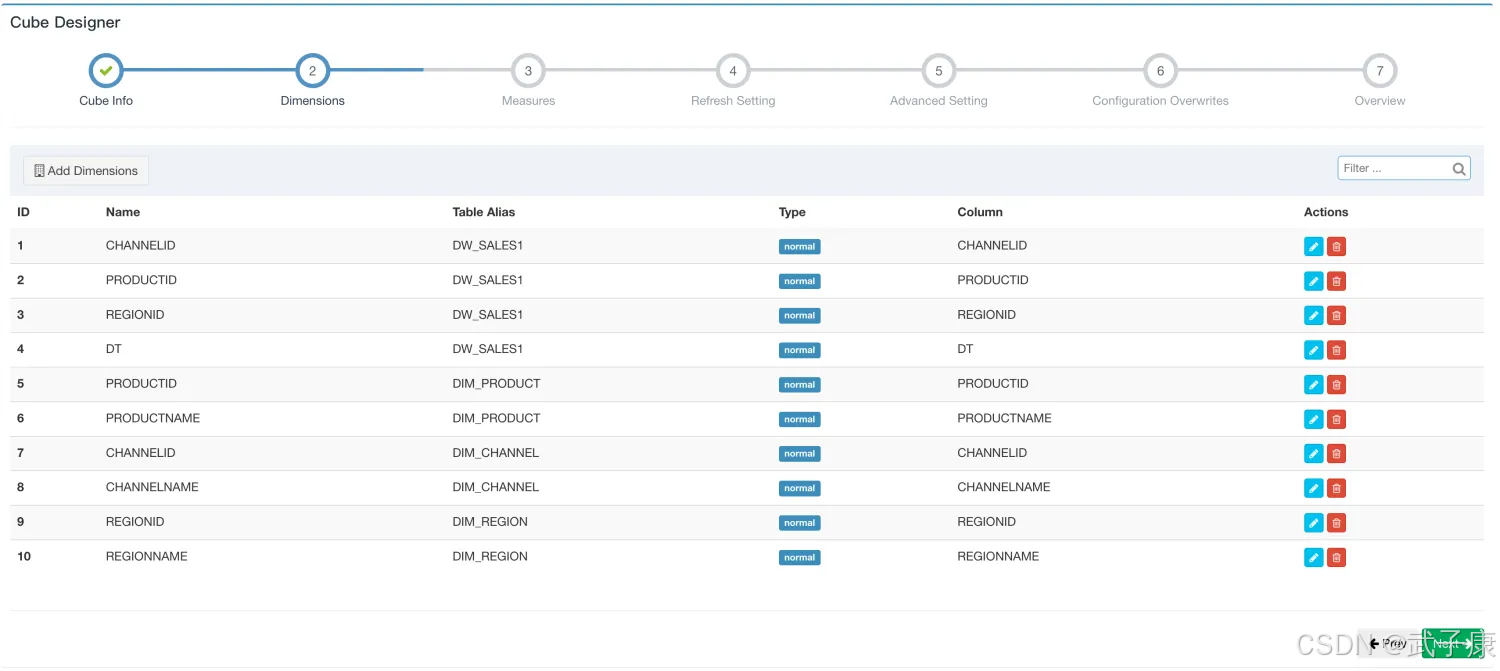

生成的如下图：

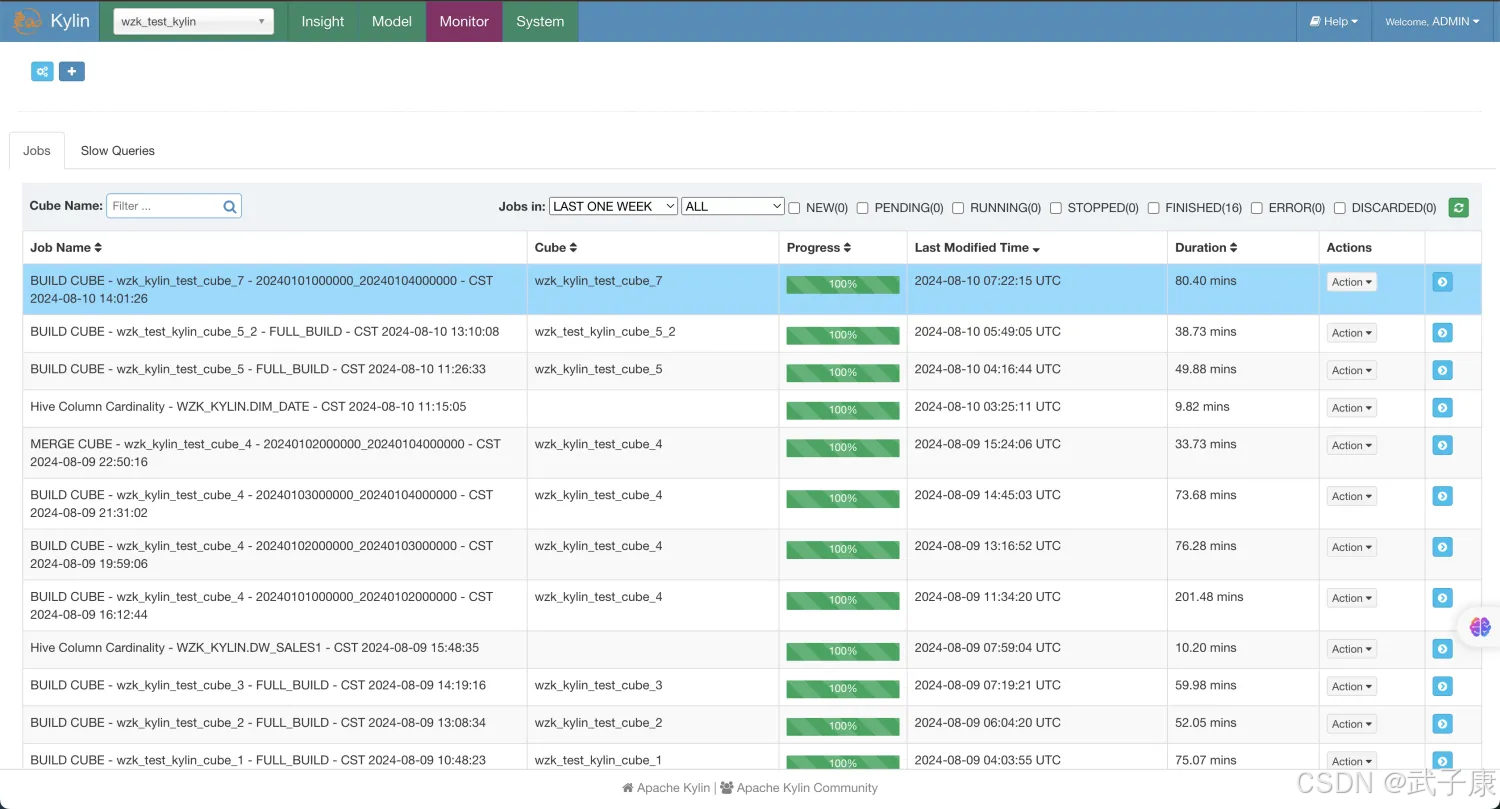

构建 Cube7

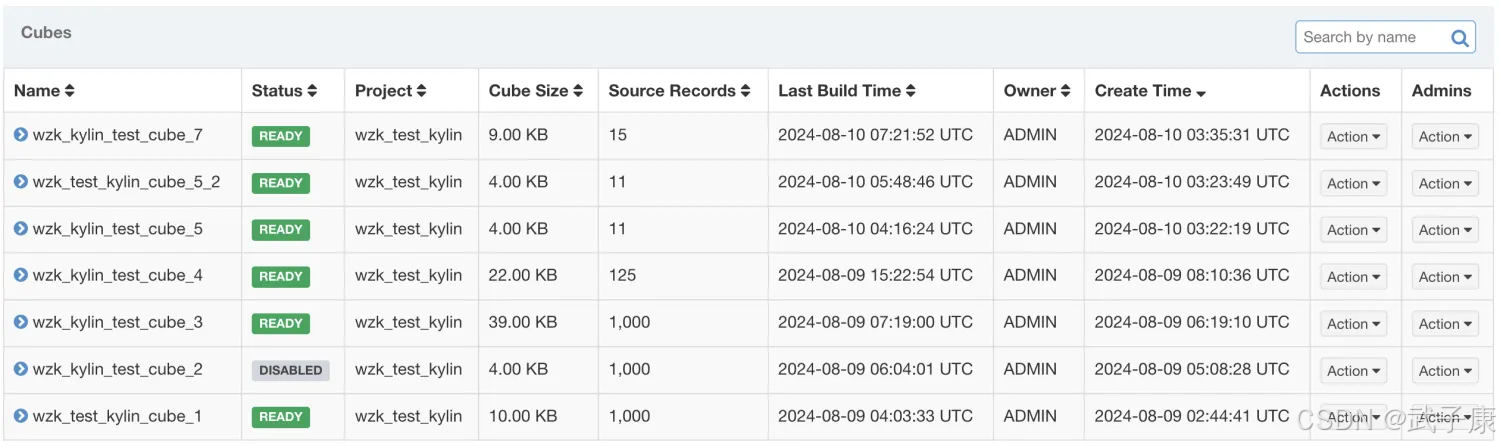

大小对比
查看 Size 的对比：由于之前数据太多跑的太慢，我的 cube-4 是 125 条数据占用 22KB，我的 cube-7 是 15 条占用 9KB。
粗略可以估计出来，cube-7 的大小要比 cube-4 的大小大很多（如果同数据量的话）

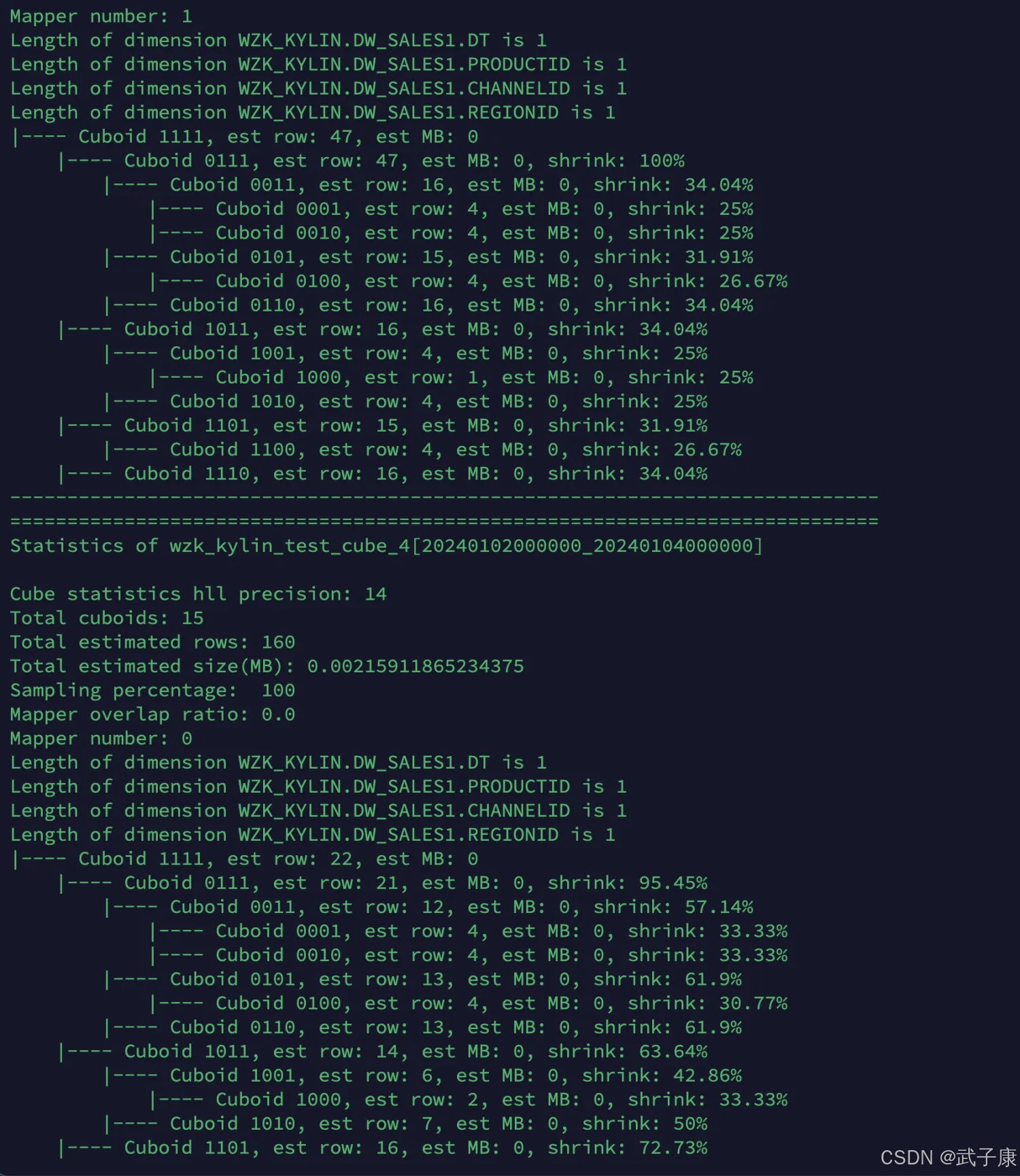

精度对比
wzk_kylin_test_cube_4
对应的信息如下：

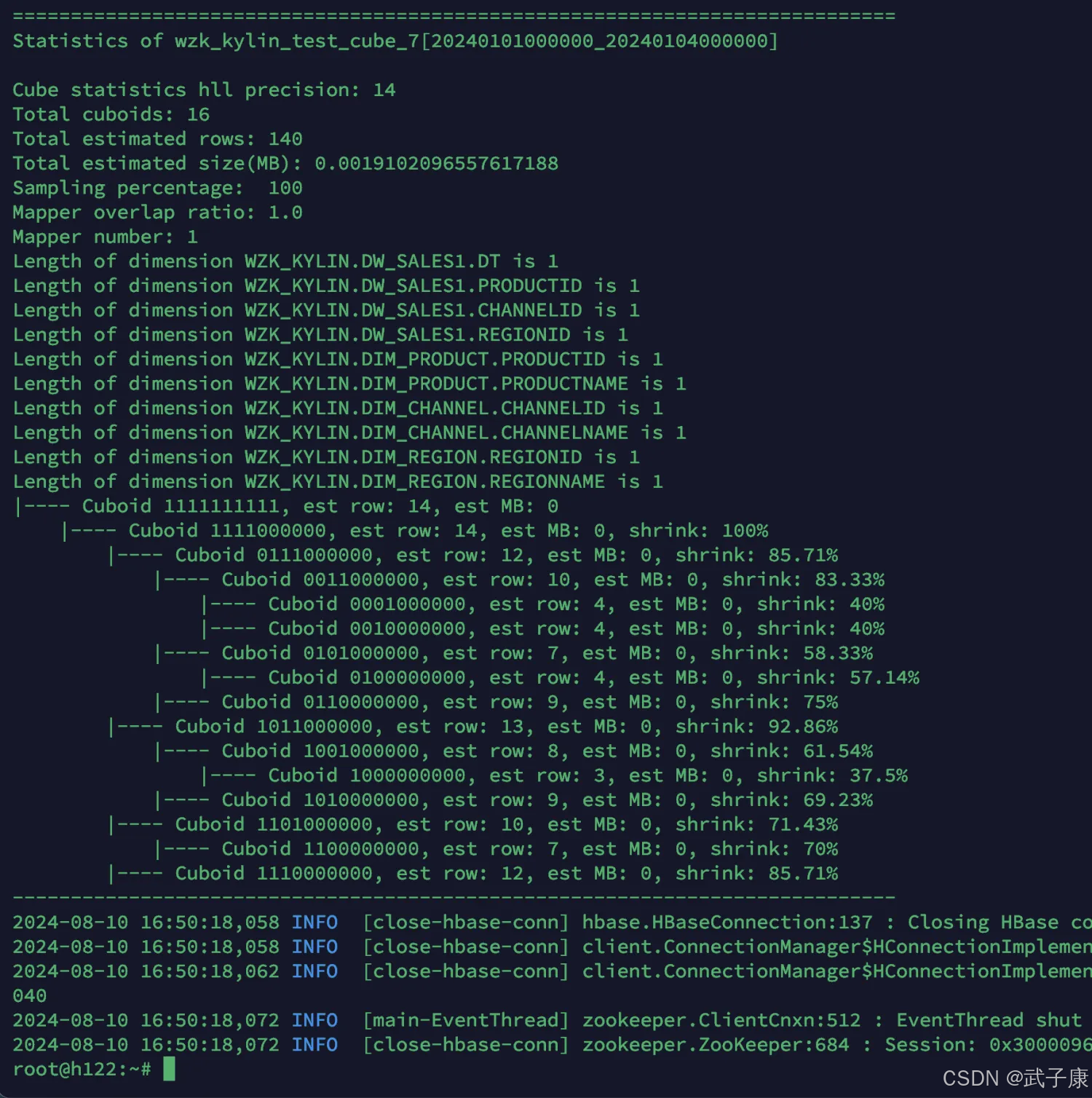

wzk_kylin_test_cube_7
对应的信息如下：

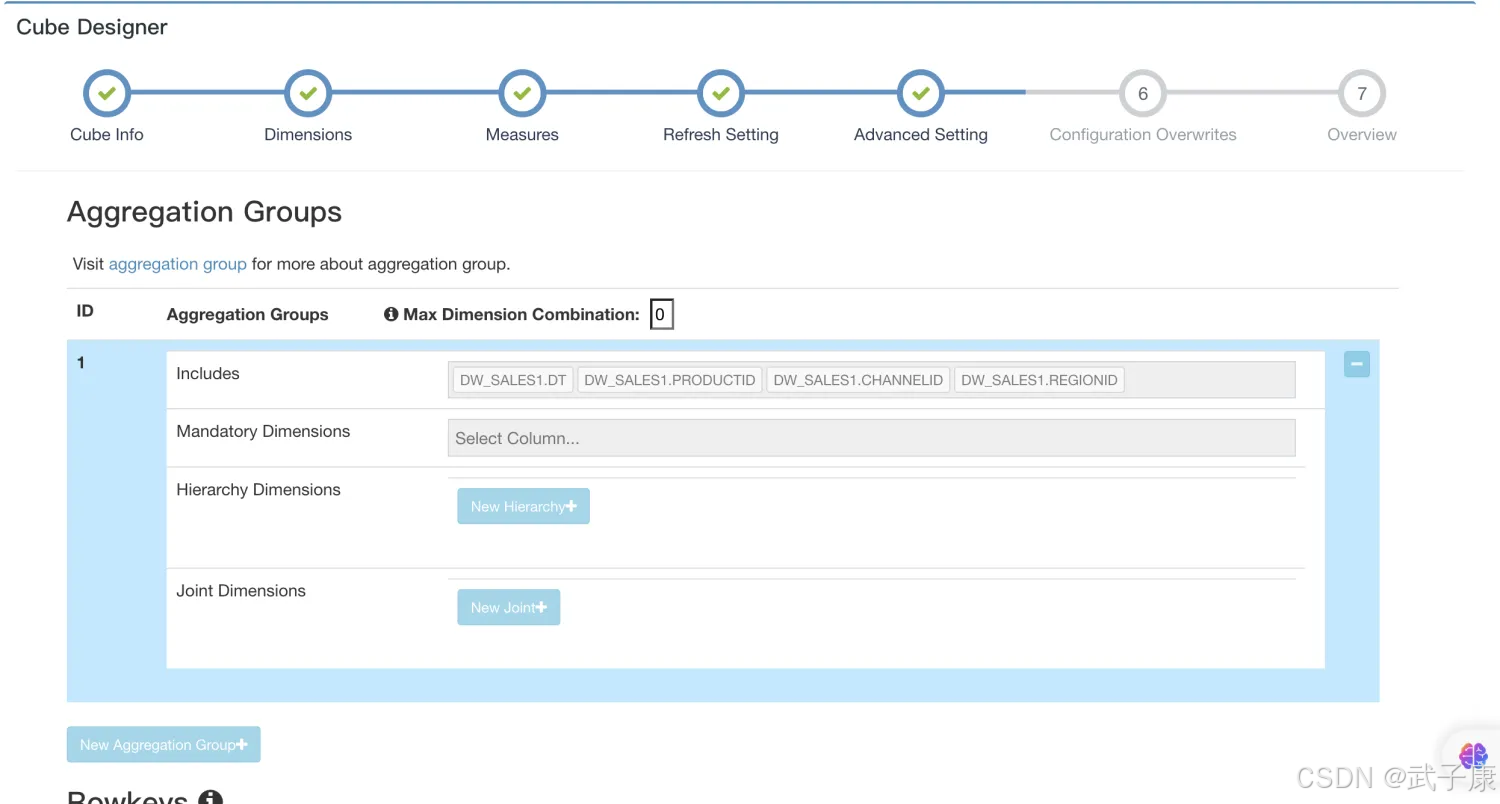

聚合组
随着维度数目的增加，Cuboid 的数量会爆炸式的增长，为了缓解 Cube 的构建压力，Apache Kylin 引入了一系列高级的设置，帮助用户筛选出真正需要的 Cuboid（本质是要减少 Cube 构建过程中的预计算），这些高级设置包括：
聚合组（Aggregation Group）
强制维度（Mandatory Dimension）
层级维度（Hierachy Dimension）
联合维度（Joint Dimension）
默认 Kylin 会把所有维度放在同一个聚合组中如果维度数较多（如维度数>15），建议用户根据查询的习惯和模式，将维度分布到多个聚合组中。通过使用多个聚合组，可以大大降低 Cube 中的 Cuboid 数量。如一个 Cube 有（M+N）个维度：
这些维度放在一个聚合组中，默认有 2^(M+N)个 Cuboid
将这些维度分为两个不相交的聚合组，第一个组有 M 个维度，第二个组有 N 个维度。那么 Cuboid 的总数为（2^M + 2^N）个维度
一个维度可以出现在多个聚合组中

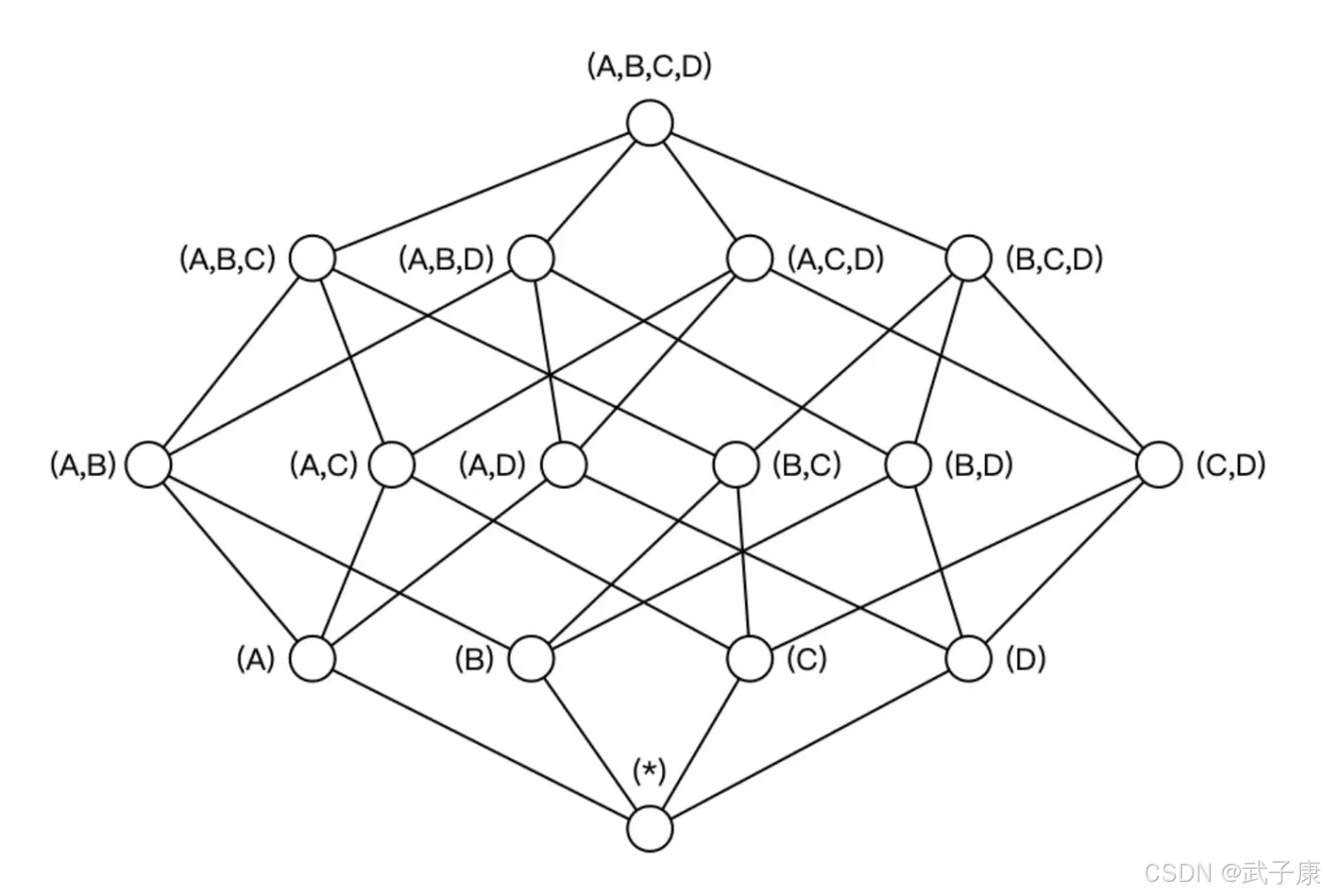

在单个组合组中，可以对维度设置一些高级属性，包括强制思维、层级维度、联合维度。一个维度只能出现在一个属性组中。构建 N 个维度的 Cube 会生成的 2^N 个 Cuboid，如下图所示，构建一个 4 个维度（A、B、C、D）的 Cube，需要生成 16 个 Cuboid。

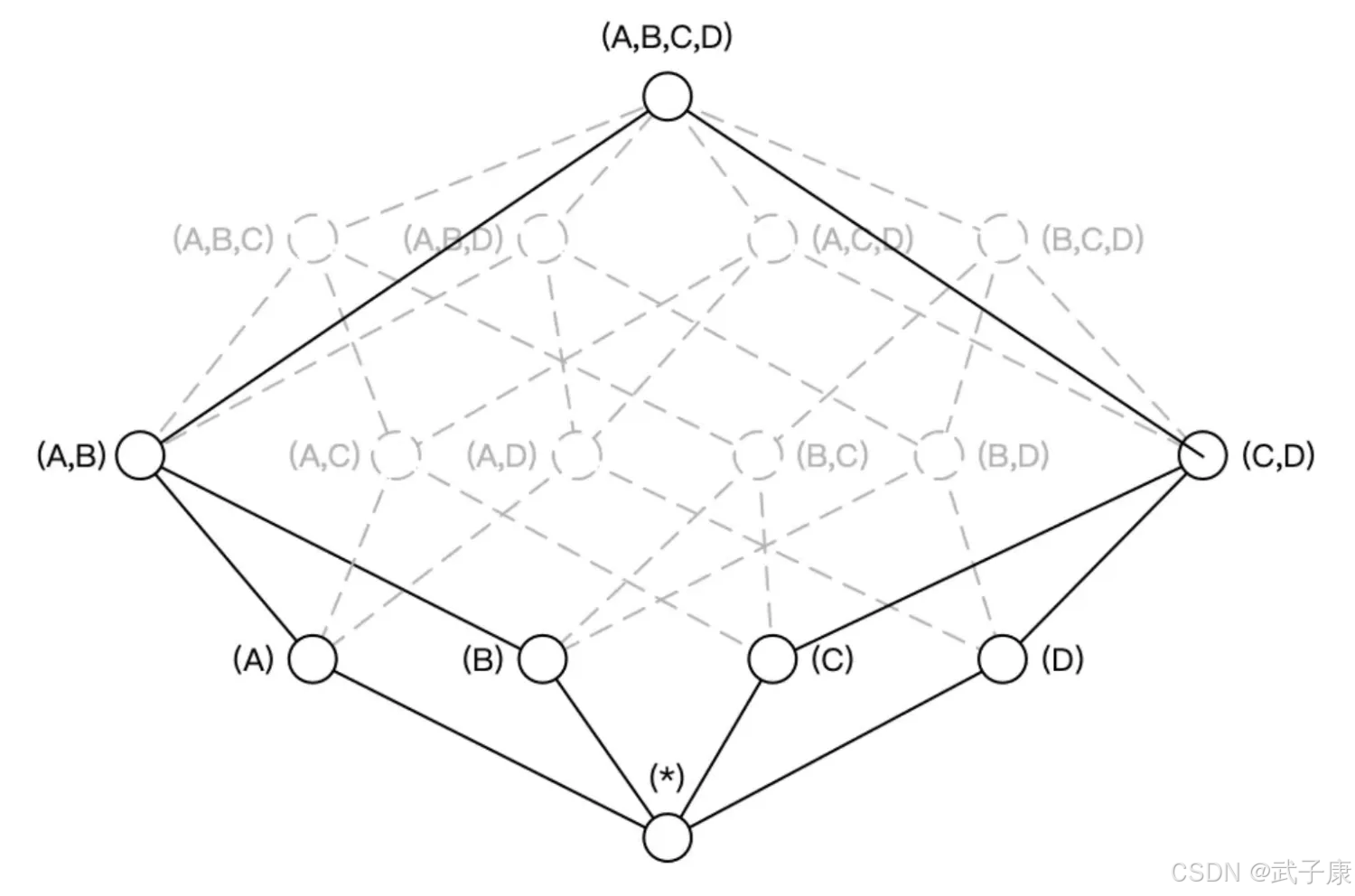

根据用户关注的维度组合，可以维度划分不同的组合类，这些组合类在 Kylin 中被称为聚合组，如用户仅仅关注维度 AB 组合和维度 CD 组合，那么该 Cube 则可以被分化成两个聚合组，分别是聚合组 AB 和聚合组 CD。生成的 Cuboid 数目从 16 个缩减为 8 个。

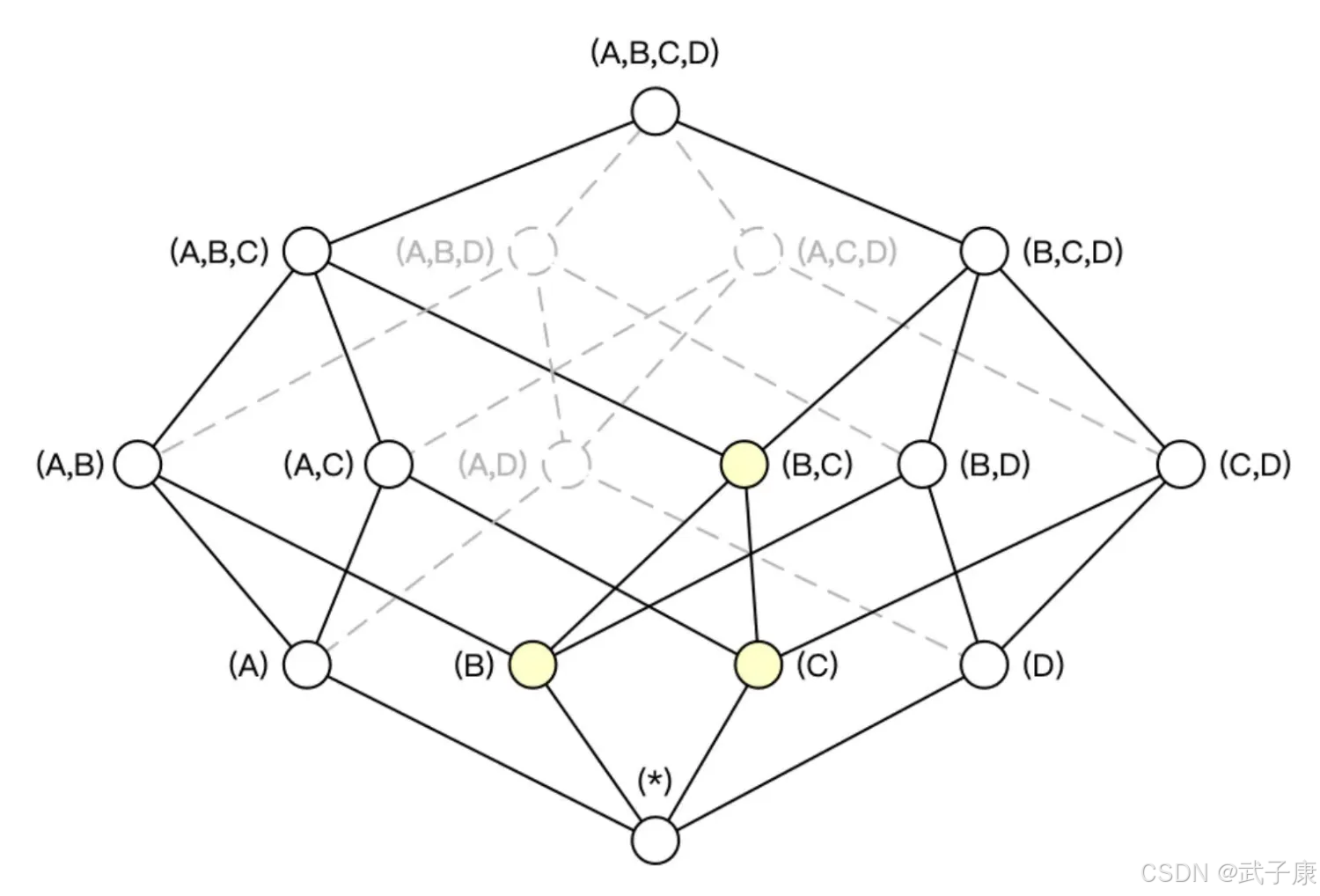

用户关心的聚合组之间可能包含相同的维度，如聚合组 ABC 和聚合组 BCD 都包含维度 B 和维度 C，这些聚合组之间会衍生相同的 Cuboid。聚合组 ABC 会产生 Cuboid BC，聚合组 BCD 也会产生 Cuboid BC。这些 Cuboid 不会重复生成，一份 Cuboid 为这些聚合组所共有。
有了聚合组就可以粗粒度的对 Cuboid 进行筛选，获取自己想要的维度组合。Kylin 的建模需要业务专家参数。
强制维度(Mandatory Dimension)

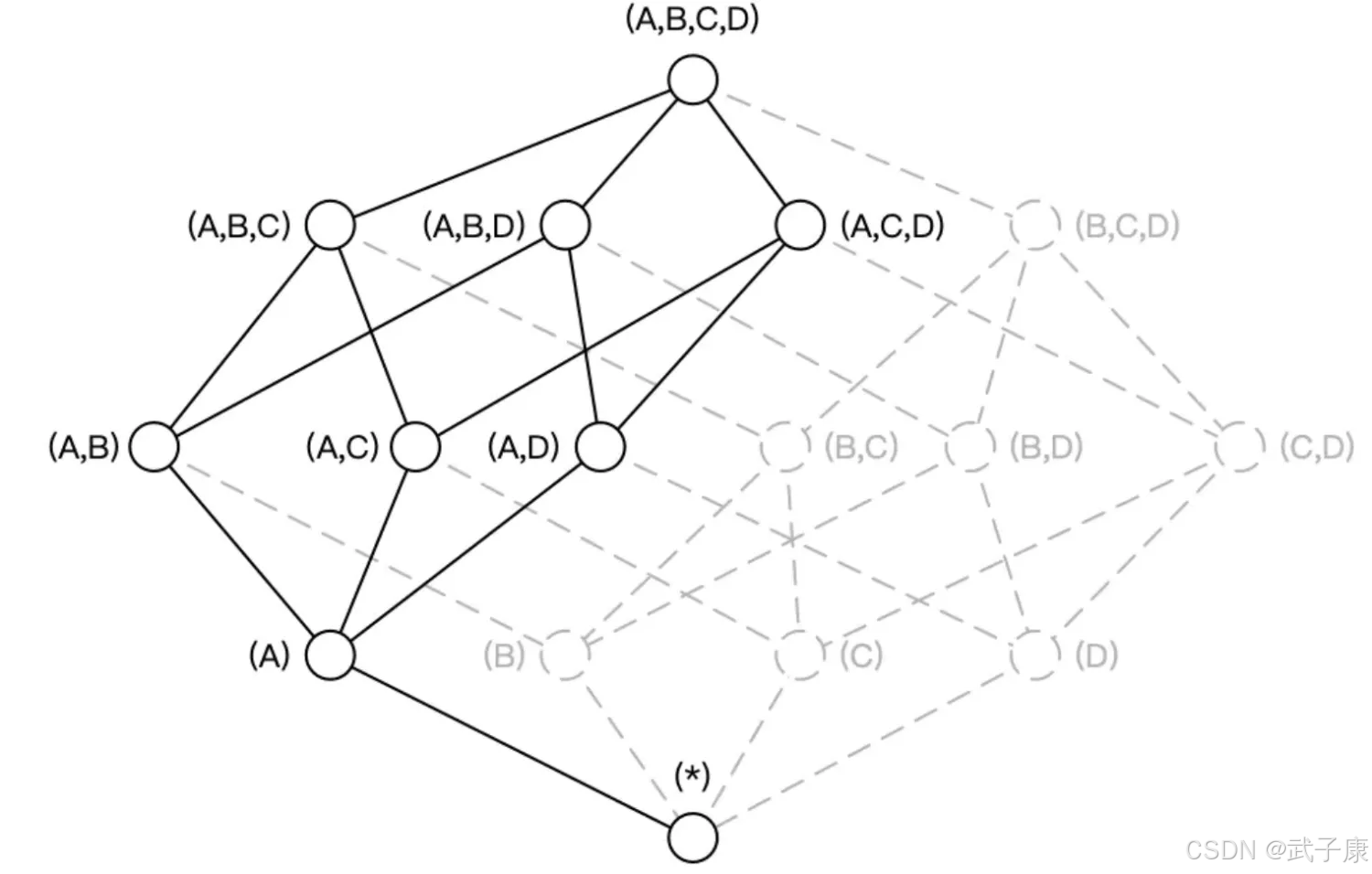

强制/必要 维度：指的是那些总会出现在 Where 条件或 Group By 语句中的维度。通过指定某些维度为强制维度，Kylin 不预计算那些不包含此维度的 Cuboid，从而减少计算量。维度 A 是强制维度，那么生成的 Cube 如下图所示，维度数从 16 变成 9。
层级维度(Hierachy Dimension)

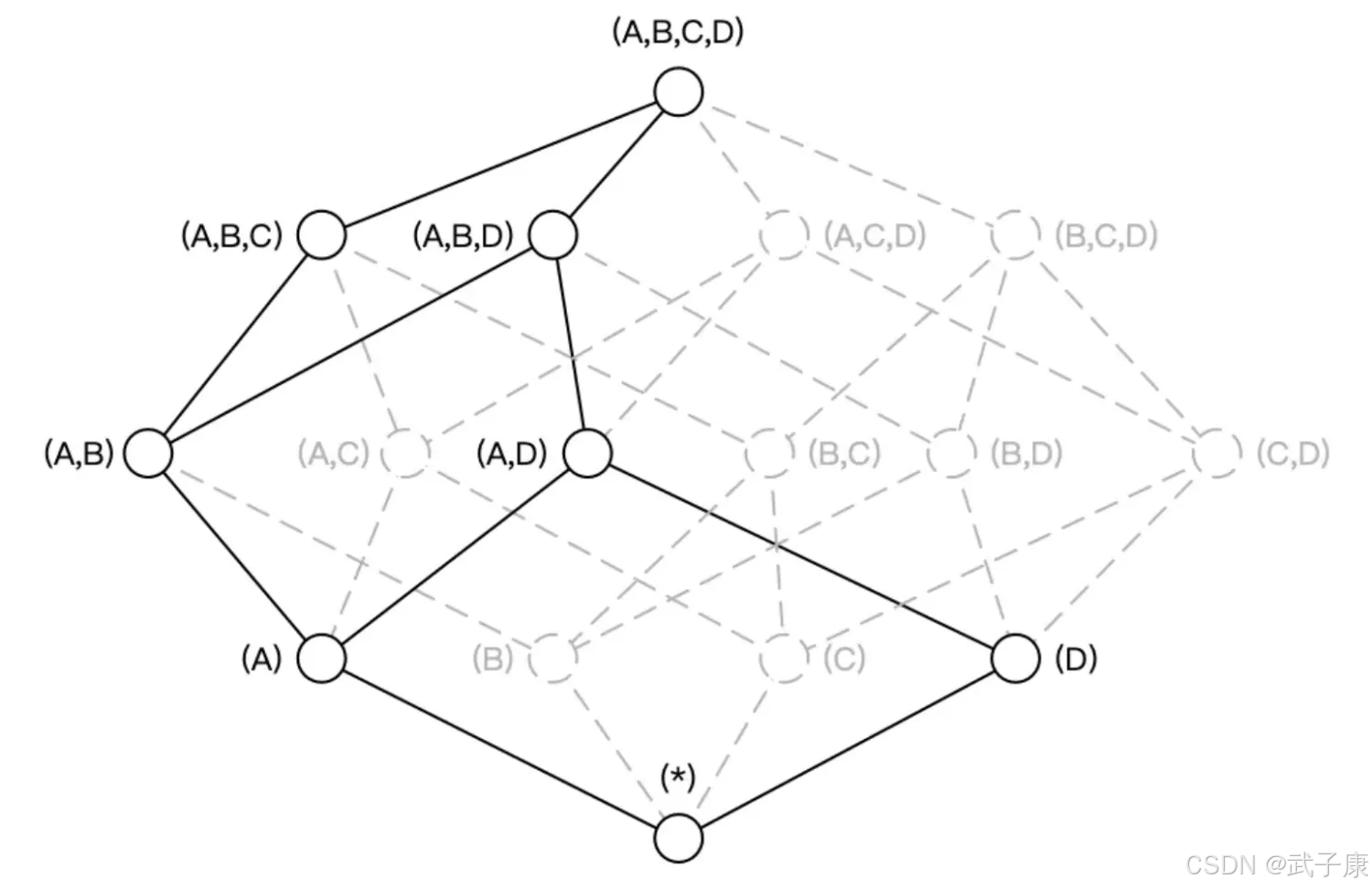

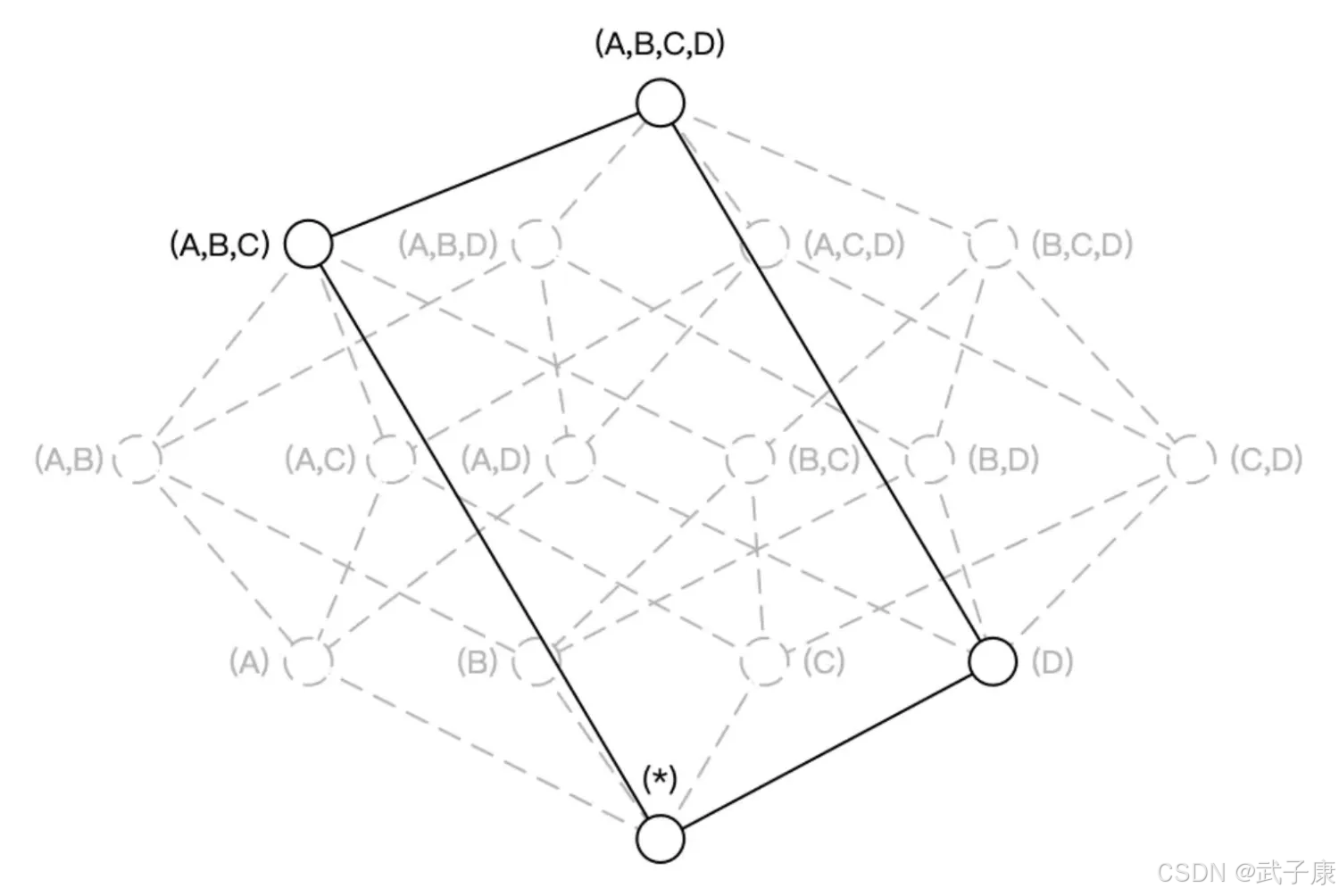

层级维度：是指一组有层级关系的维度维度中常常会出现具有层级关系的维度，例如：国家、省份、城市这三个维度，从上而下来说：国家/省份/城市之间分别是一对多的关系。假设维度 A 代表国家，维度 B 代表省份，维度 C 代表城市，ABC 三个维度可以被设置为层级维度，生成的 Cube 如下图所示：
Cuboid[A,C,D] = Cuboid[A,B,C,D], Cuboid[B,D] = Cuboid[A,B,D]，因而 Cuboid[A,C,D] 和 Cuboid[B,D] 就不必重复存储。
联合维度(Joint Dimension)
联合维度：是将多个维度视作一个维度，在进行组合计算的时候，它们要么一起出现，要么均不出现。通常适用于以下几种情形：
总是在一起查询的维度
彼此之间有一定映射关系，如 USER_ID 和 EMAIL
基数很低的维度，如性别、布尔类型的属性
维度的基数：维度有多少个不同的值。联合维度并不关心维度之间各种细节的组合方式，如用户查询语句中仅仅会出现 GROUP BY A，B，C，而不会出现 GROUP BY A、B 或者 GROUP BY C 等等这细化的维度组合。这一类问题就是联合维度所解决的问题。
例如将 A、B、C 定义为联合维度，Apache Kylin 就仅仅构建 Cuboid ABC，而 Cuboid AB、BC、A 等等 Cuboid 都不会被生成，最终 Cube 结果如下图所示的，Cuboid 数目从 16 减少到 4：
总结内容
在单个聚合组中，可以对维度进行设置，包括强制维度、层级维度、联合维度。
强制维度：指的是那些总会出现在 Where 条件或者 GROUP BY 子句中的维度
层级维度：一组具有层级关系的维度（如：国家、省、市）
联合维度：将多个维度看成一个角度，要么一起出现，要么都不出现
RowKeys
简单的说 Cuboid 的维度会映射为 HBase 的 Rowkey，Cuboid 的指标会映射为 HBase 的 Value。

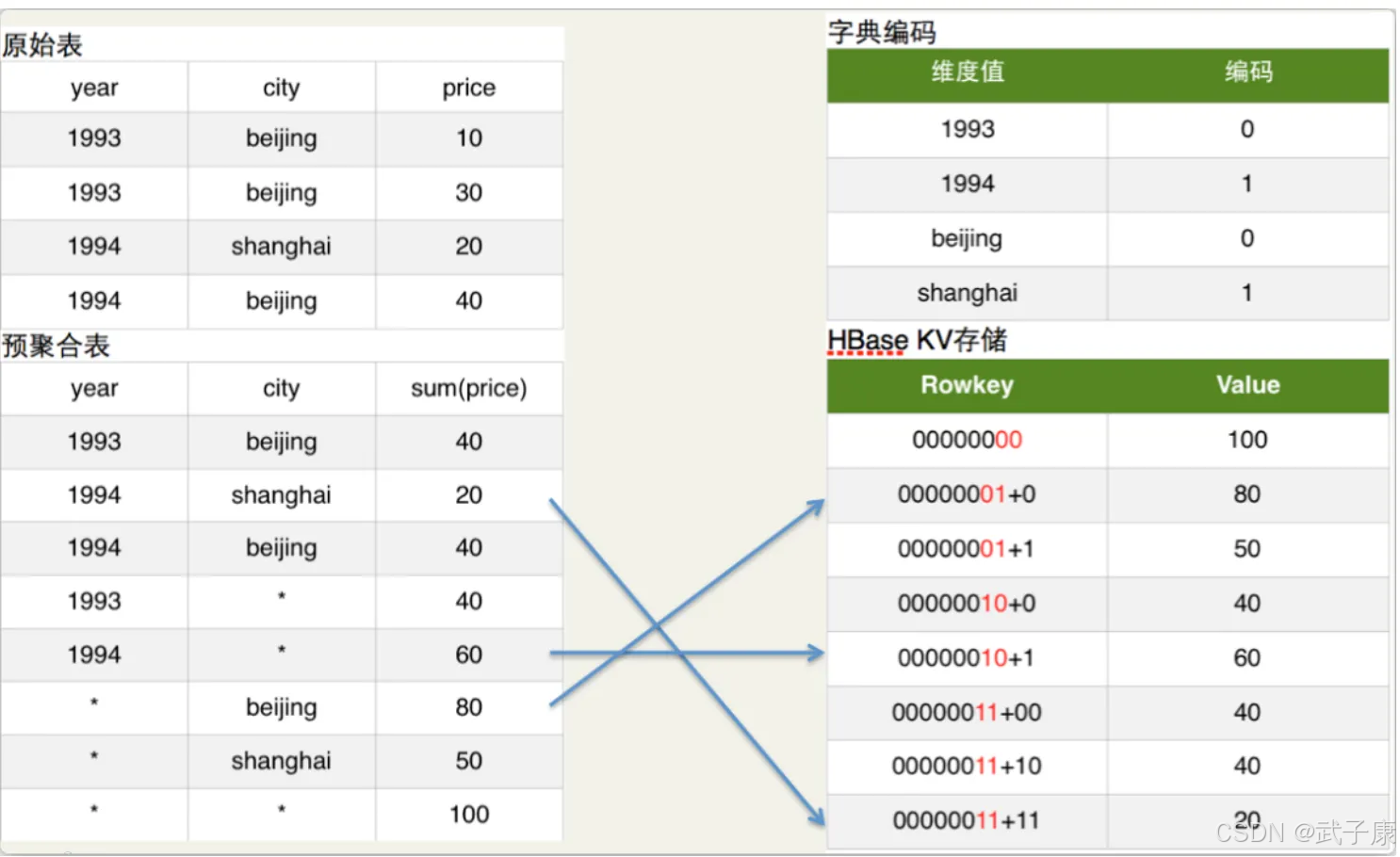

如上图原始表所示：Hive 表有两个维度列 year、city，有一个指标列 price。
如上图预聚合表所示：我们具体要计算的是 year 和 city 这两个维度所有维度组合（即 4 个 cuboid）下的 sum(prices)指标，这个指标的具体计算过程就由 MapReduce 完成的。
如上图的字典编码所示：为了节省存储资源，Kylin 对维度值进行了字典编码，图中将 beijing 和 shanghai 依次编码 0 和 1。
如上图 HBase KV 存储所示：在计算 Cuboid 过程中，会将 Hive 表的数据转换为 HBase 的 KV 形式。Rowkey 的具体格式是 Cuboid id + 具体的维度值（最新的 Rowkey 中为了并发查询还加入了 Shard Key），以预聚合表内容的第 2 行为列，其维度组合是（year，city），所以 Cuboid id 就是 00000011，Cuboid 是 8 位，具体维度值是 1994 和 shanghai，所以编码后的维度值对应上图的字典编码也是 11，所以 HBase 的 Rowkey 就是 00000011，对应 HBase Value 就是 sum(price)的具体值。
所有的 Cuboid 计算完成后，会将 Cuboid 转换为 HBase 的 KeyValue 格式生成 HBase 的 HFile，最后将 HFile Load 进 Cube 对应的 HBase 表中。
编码
Kyelin 以 Key-Value 的方式将 Cube 存储到 HBase 中，HBase 的 Key 就是 Rowkey，是由各维度的值拼接而成的，为了更高效的的存储这些值，Kylin 会对它们进行编码和压缩，每个维度均可以选择合适的编码方式，为了更搞笑存储这些值，Kylin 会对它们进行编码和压缩，每个维度均可以选择合适的编码方式，默认采用的是字典（Dictionary）编码技术。字段支持的基本编码类型如下：
Dictionary 字典编码将所有此维度下的值构成一张映射表，从而大大节约存储空间，适用于大部分字段，默认推荐使用。Dictionary 产生的编码非常紧凑，尤其在维度的值基数小且长度大的情况下，但在超高基情况下，可能引起内存不足的问题，在 Kylin 中字典编码允许的基数上限默认是 500 万（由参数 kylin.dictionay.max.cardinality 配置）
boolean：适用于字段为：ture、false、TURE、FALSE、t、f、T、F、yes、no、YES、NO、y、n、Y、N、1、0
date：适用于字段为日期字符，支持的格式包括 yyyyMMdd、yyyy-MM-dd、yyyy-MM-dd HH:mm:ss.SSS
time：适用于字段为时间戳字符，支持范围为[1970-01-01 00:00:00],[2038-01-09 03:14:07]，毫秒部分会被忽略，time 编码适用于 time、datetime、timestamp 等类型
fix_length：使用超高基环境，将选取字段的前 N 个字节为编码值，当 N 小于字段长度，会造成字段阶段，当 N 较大时，造成 RowKey 过长，查询性能下降，只适用于 varchar、nvarchar 类型
fixed_length_hex：适用于字段为十六进制字符，比如 1A2BFF 或者 FF00FF，每两个字符需要一个字节，只适用于 varchar 或 nvarchar 类型
顺序
各维度在 RowKeys 中的顺序，对于查询的性能会产生较明显的影响，在这里用户可以根据查询的模式和习惯，通过拖拽的方式调整各个维度在 RowKeys 上的顺序，推荐的顺序为：
Mandatory 维度
where 过滤条件中出现频率较多的维度
高基数维度
低基数维度放后面
不常用的维度放在后面这样做的好处是，充分利用过滤条件来缩小在 HBase 中扫描的范围，从而提高查询的效率。
分片
指定 ShardBy 的列，明细数据将按照该列的值分片，没有指定的 ShardBy 的列，则默认根据所有列中的数据进行分片，选择适当的 ShardBy 列，可以使明细数据较为均匀的分散在多个数据片上，提高并行性，进而获得更理想的查询。建议选择基数较大的列作为 ShardBy 列，以避免数据分散不均匀。
错误速查
