【华为云 MySQL 技术专栏】TaurusDB 增备功能介绍

1、背景介绍

增量备份（Pwal Backup Server，PBS）作为数据库容灾体系中的核心组件，可通过持续获取 Redo log 来实现按时间点恢复（PITR：Point-in-Time Recovery ）。

TaurusDB 通过全量备份和增量备份，构成了完整的备份策略链，满足 ACID 原则中的持久性要求，能够实现 RTO<15 分钟、RPO≈0 的金融级灾备标准。

本文将重点介绍 TaurusDB 的增量备份功能。

2、原理介绍

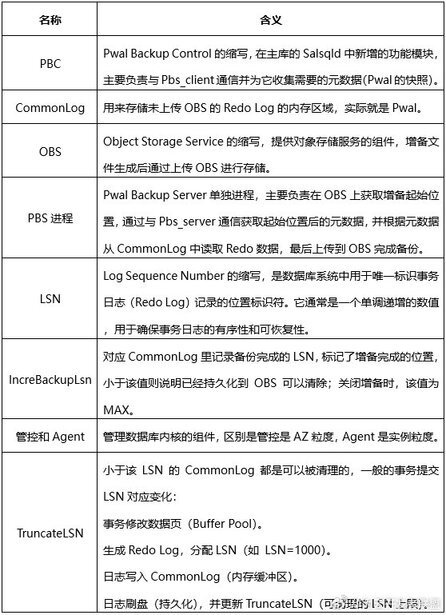

先解释一些 taurusDB 中增备相关的概念：

增量备份（PBS）依赖于 LSN。PBS 会首先从 OBS 读取最近全量备份的“结束 LSN”（如 LSN=5000）。数据库会从该 LSN 开始持续上传新生成的 Redo Log（LSN=5001, 5002,...），直到备份完成后，再进一步推进 IncreBackupLSN，从而防止关键日志被过早清理，确保增量备份数据的完整性与可用性。

1. 核心功能​​

PBS 的核心任务是：

• ​​基于最近一次全量备份的结束 LSN​​，持续上传 Redo 日志到 OBS，确保数据可恢复到任意时间点。

• ​​依赖全量备份​​：如果没有全量备份，PBS 无法启动。

​​ 2. 数据流转​​

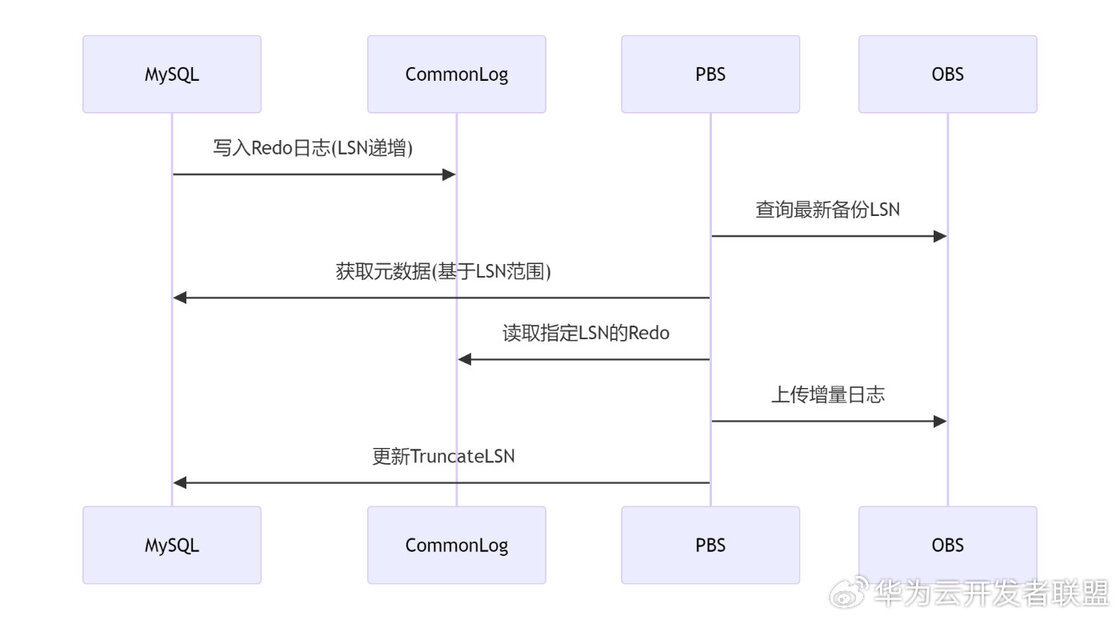

图 1. 数据流转示意图

数据流转如图 1 所示：

1）.MySQL 写入 Redo Log​​

• MySQL 将事务日志（Redo Log）写入 ​​CommonLog 内存池​​。

• 日志在 ​​上传到 OBS 之前不会删除​​。

​​ 2）.PBS 获取并上传 Redo Log​​

• PBS 进程启动后，从 OBS 读取 ​​最近全量备份的结束 LSN​​（或上一次增量备份的结束 LSN）。

• 与 MySQL 交互，获取 Redo Log 的 ​​元数据​​，并从 CommonLog 提取对应日志。

• 上传至 OBS，并推进 ​​TruncateLSN​​（标记已上传的日志可被清理）。

​​ 3）.日志清理​​

已上传的 Redo Log 从 CommonLog 池中删除，释放内存空间。

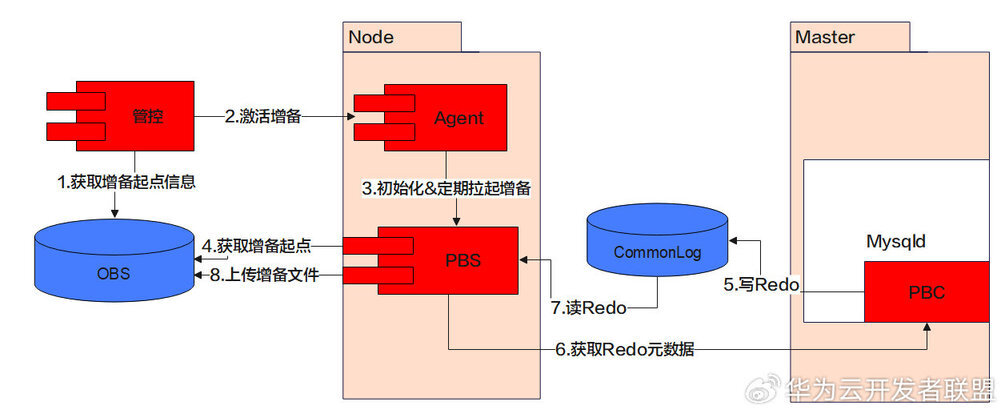

图 2. PBS 总体架构交互图

​​ 3. 管控与 Agent 协作​​

管控和 Agent 的组件角色如图 2 所示：

1）全量备份完成后​​，管控向 OBS 写入 ​​备份结束 LSN​​（即增量备份起点）。

​​ 2）Agent 激活增量备份​​：

• 持久化配置到 SQLite。

• 初始化 PBS 环境，启动定时任务（监控 PBS 进程状态）。

​​ 4. 异常恢复​​

​​ PBS 重启时​​，会从 OBS 读取 ​​上一次增量备份的结束 LSN​​，继续备份，确保连续性。

3、PBS 工作原理解析

Pbs_client 包含三个线程：Pbs_communicate_client、Pbs_reader、Pbs_sender。

• Pbs_communicate_client 负责与 Pbs_server 交互数据，进行初始化和正常交互数据。Pbs_client 初始化时，会激活 Pbs_sender 和 Pbs_reader 线程。正常与 Pbs_server 交互数据，会更新 Rwal 的 Metadata 元数据。

• Pbs_reader 线程根据 Metadata 数据查询 Rwal，并将 Redo 日志插入队列，唤醒 Pbs_sender 线程。

• Pbs_sender 线程负责拼装获取到的 Redo 日志，并上传 OBS 服务器。

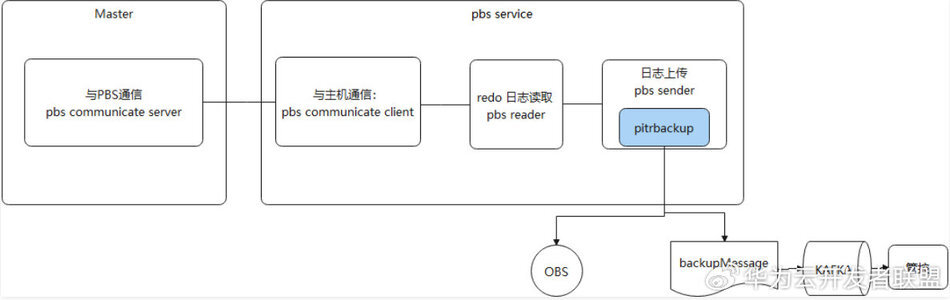

图 3. PBS 组件内部组件图

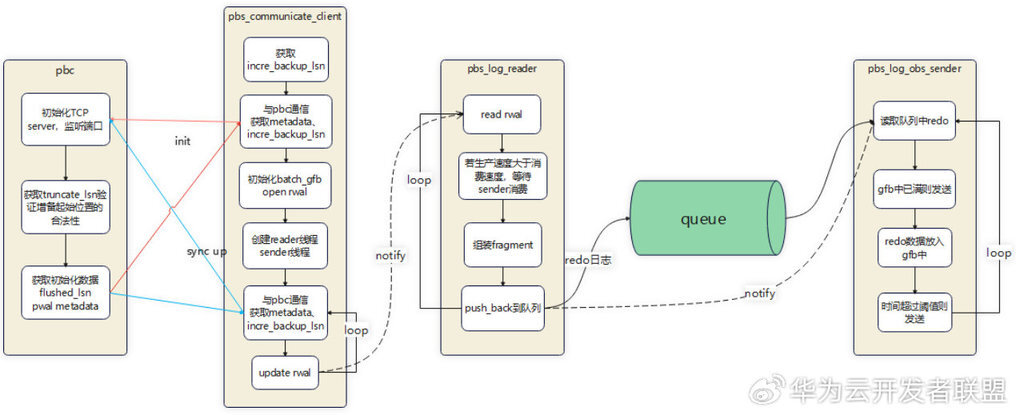

图 4 是具体的线程交互图，具体实现如下：

图 4. PBS 线程交互图

（1）Pbs_communicate_client 通信线程：

初始化流程：

1.与 pbs_server 建立 TCP 连接；

2.PBS 拼接好发送给 PBC 的消息体，Type 为 INIT；

3.PBC 接受解析消息，获取并更新 Truncate_backup_lsn；

4.PBC 获取 Pwal 的快照和 Pwal 的 Offset，拼装消息返回给 PBS；

5.PBC 获取数据，更新 Incre_start_lsn，创建线程 pbs_log_reader;

6.PBS 打开 Rwal 并设置读取 Rwal 的起点，创建 pbs_sender 和 pbs_reader 线程。

正常通信流程：

1.PBS 拼接好发送给 pbs_server 的消息体，Type 为 INIT；

2.PBC 接受解析消息，获取并更新 Truncate_backup_lsn；

3.PBC 获取 Pwal 的快照和 Rwal 的 Offset，拼装消息返回给 PBS；

4.PBS 更新 Rwal。

(2) Pbs_reader 日志读取线程 和 Pbs_sender 日志发送线程

日志读取线程和日志发送线程使用了经典的生产者消费者模式：

1）.由 pbs_reader 根据通信线程 pbs_communicate_client 与 Mysqld 通信获取的 Redo Log 数据的句柄，从 CommonLog 读取 Redo Log，并塞入队列中等待 pbs_sender 消费，同时更新 End_lsn 用于继续读取 Redo Log。pbs_sender 从队列中获取 Redo Log 后，依据设置的上传策略来上传 OBS。

2）.在读取和发送线程的交互中，使用了两个队列的设计，加快了 Redo Log 上传，实际上传时，会把若干 Redo Log 合并成一个大段的 BUFFER 进行上传，来提高上传效率。

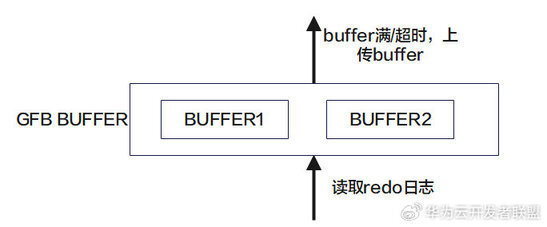

图 5. Redo 日志上传双队列示意图

对同一个 Buffer，读取 Redo Log 和上传 Buffer 是不能同时进行的。这里有两个队列可以规避这种情况：

Buffer_1 上传数据期间，Sender 线程会向 Buffer_2 中写入数据。当 Buffer_2 达到发送条件时，且 Buffer_1 上传成功，则进行交替，即开始上传 Buffer_2 数据，向 Buffer_1 中写入数据。该功能实现了上传和写入的并行，因此当数据流较大时，上传不会因为要等待写入完成而受到阻塞。

4、总结

数据备份与恢复是数据库系统的生命线。TaurusDB 通过高效的全量备份（Full Backup）与增量备份（Incremental Backup）机制，能够为客户提供可靠的数据恢复服务，全方位守护企业数据安全与业务连续性。

关注“华为云开发者联盟”，了解更多技术动态。
