一、组件调用方式
1.背景图模式调用方法：

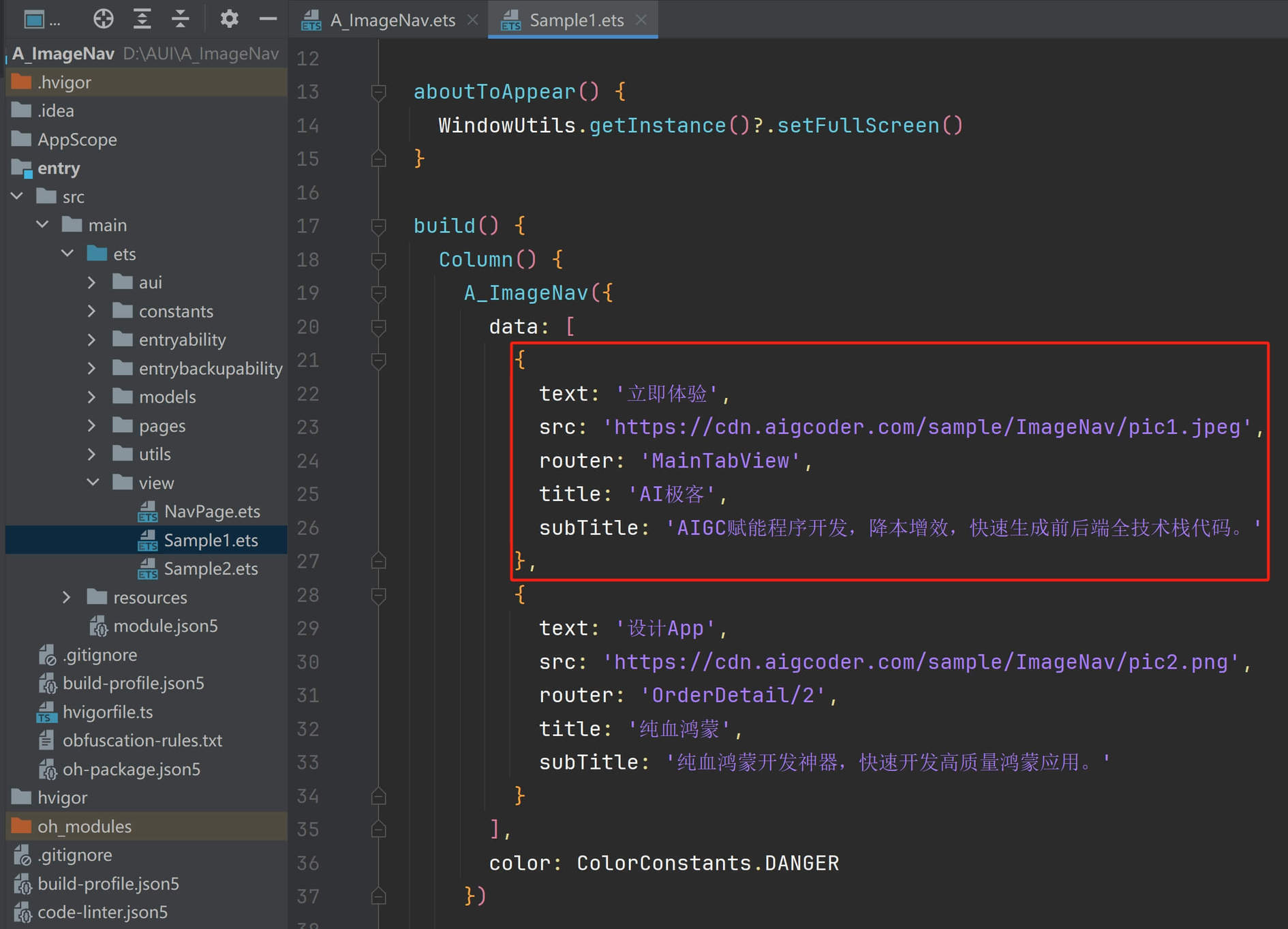

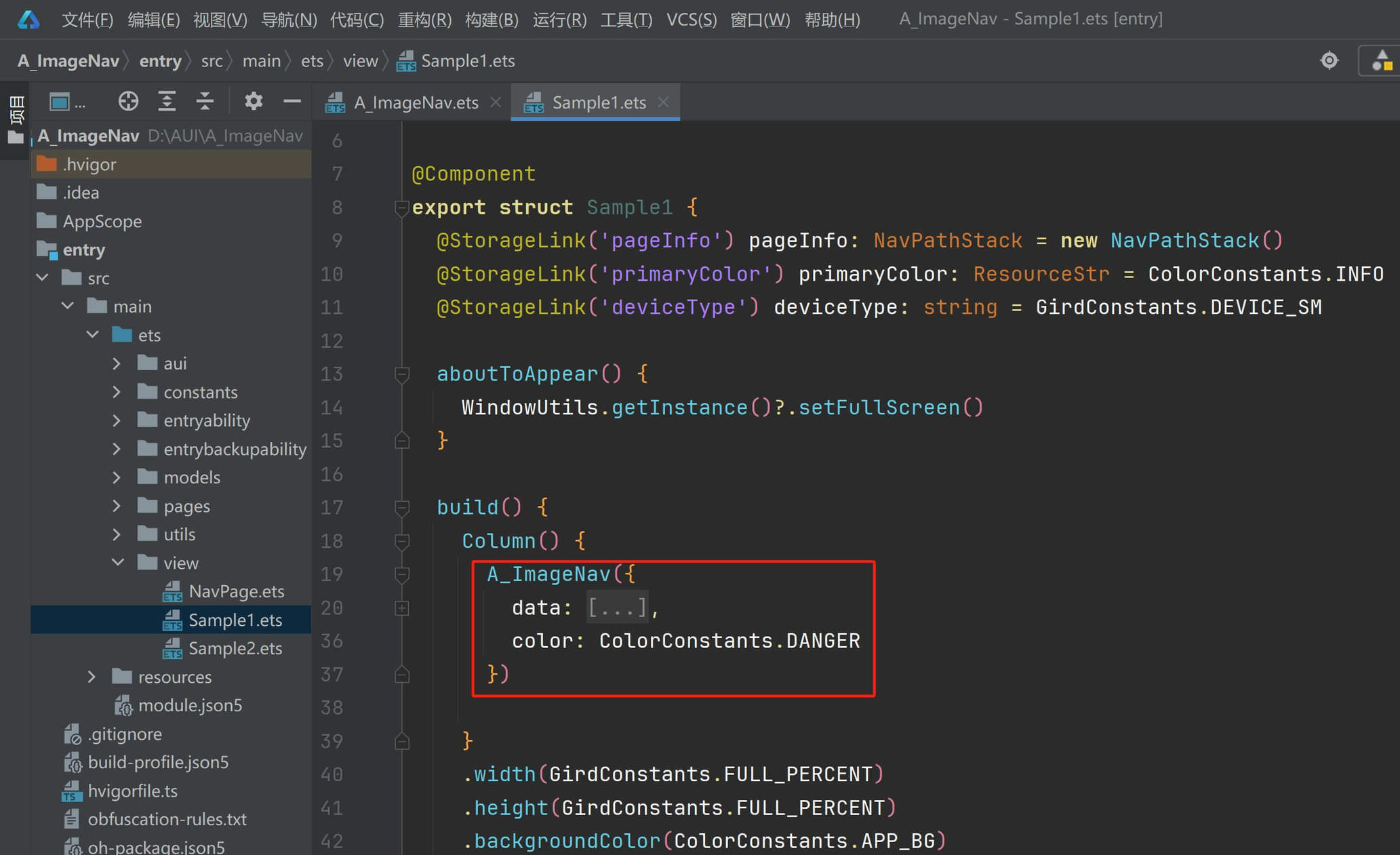

首先输入 A_ImageNav，然后给 data 和 color 属性赋值，如下图所示：
在属性 data 中需要给按钮的文字（text）、背景图（src）、跳转页面的路由（router）、标题（title）和子标题（subTitle）赋值，如下图所示：

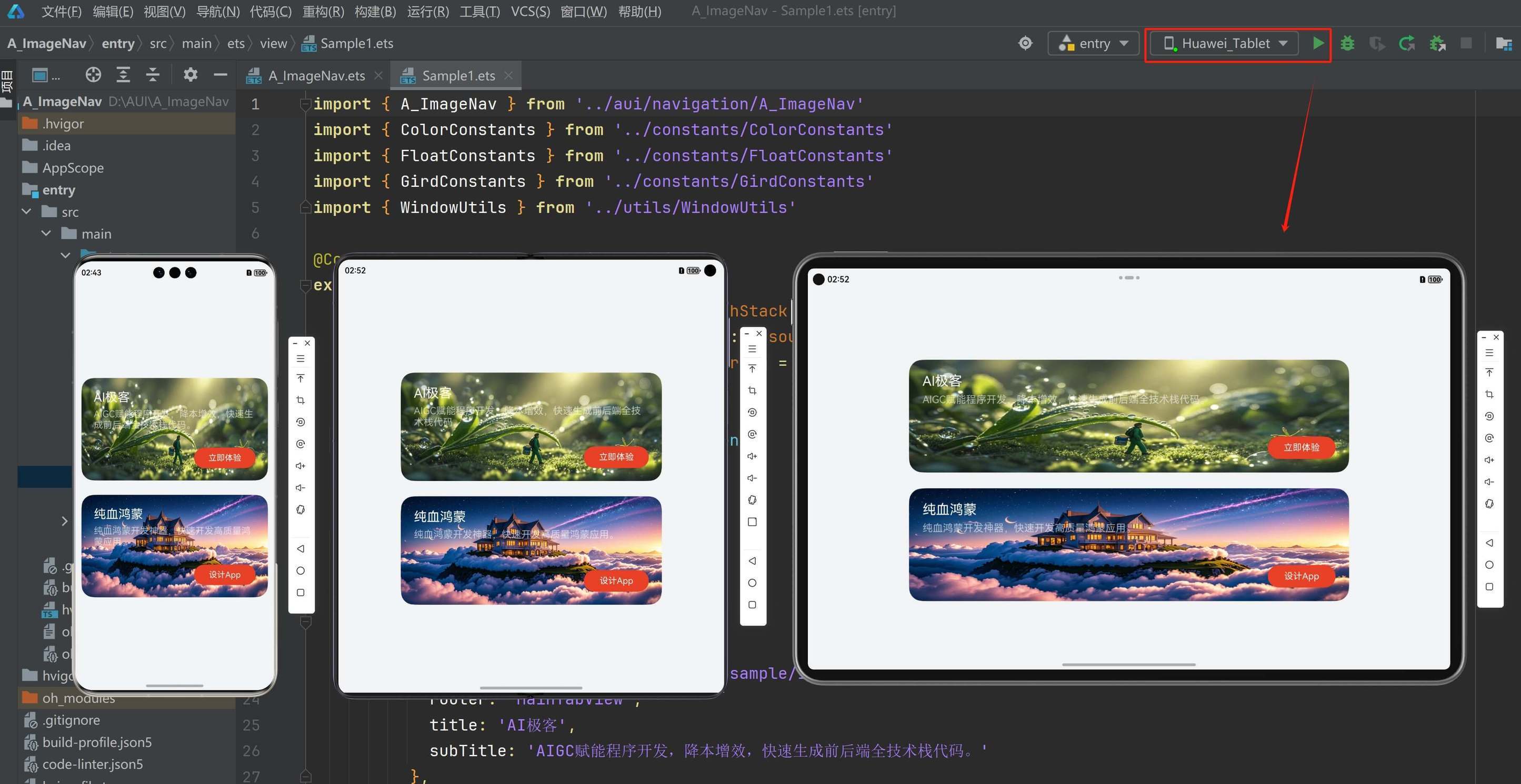

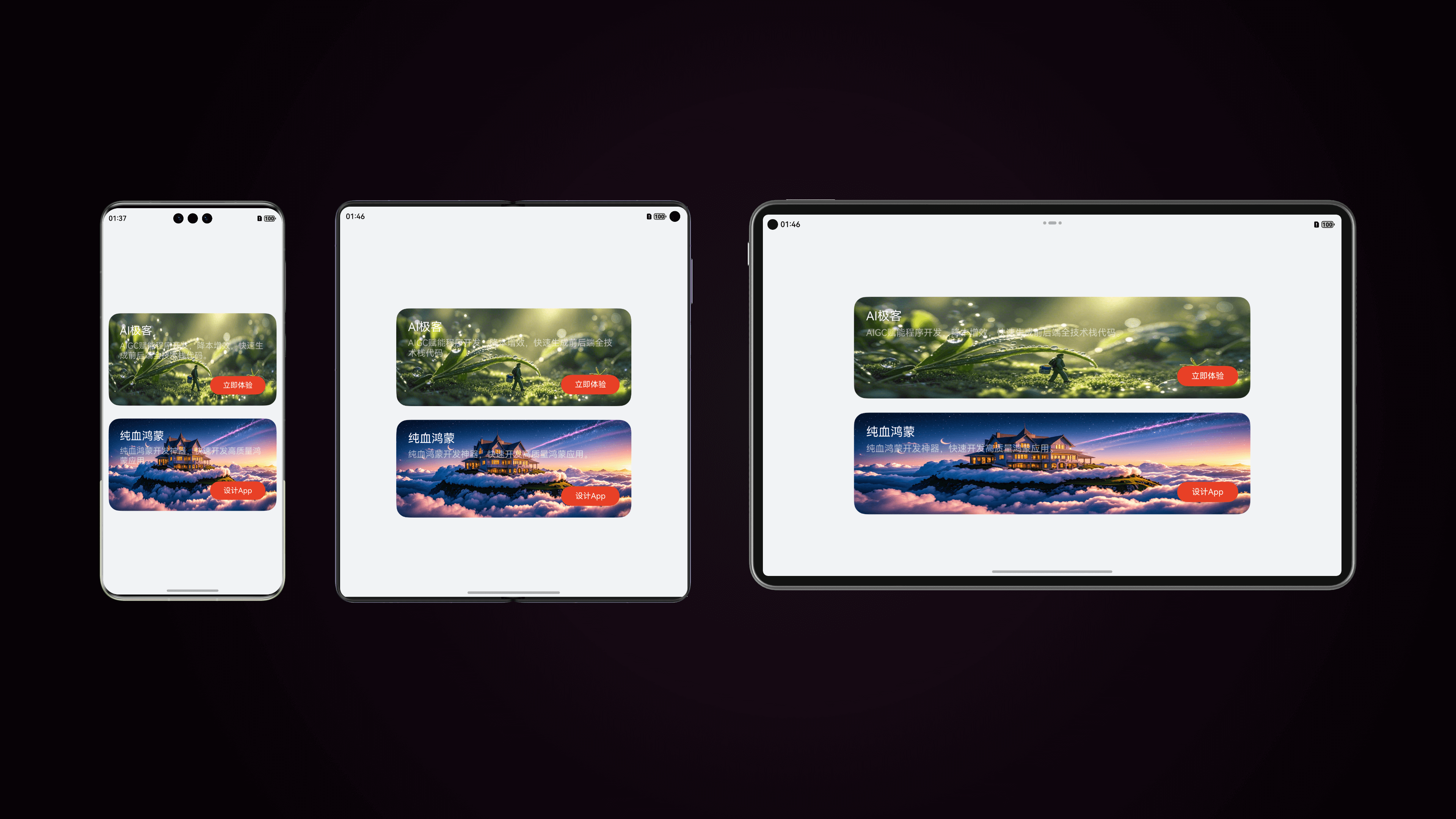

在本地模拟器上运行效果如下：
2.非背景图模式调用方法：

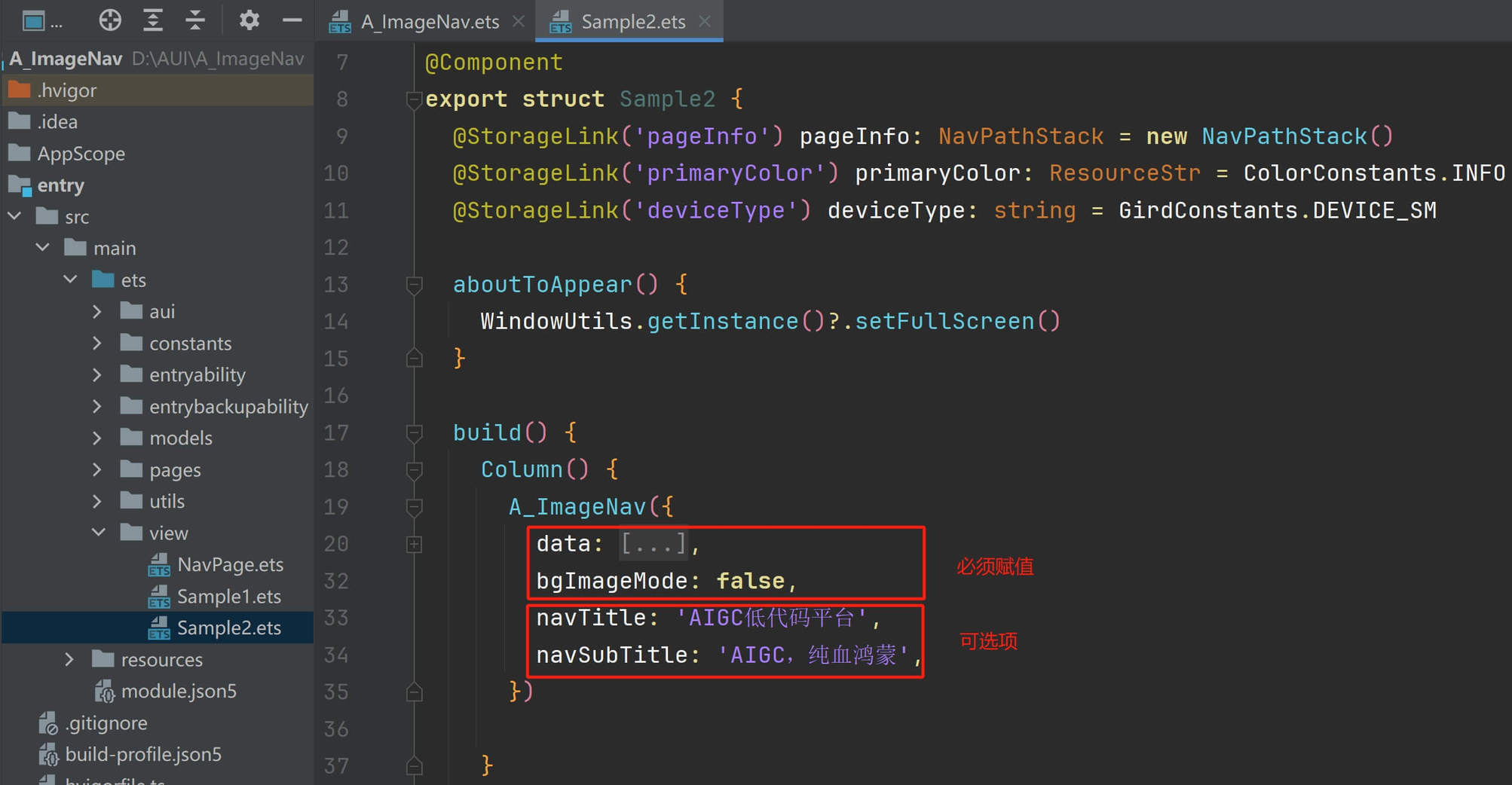

需要给导航数据 data 赋值，同时将 bgImageMode 设置为 false（非背景图模式）。根据需要，可以给导航标题（navTitle）和导航子标题（navSubTitle）赋值，如下图所示：

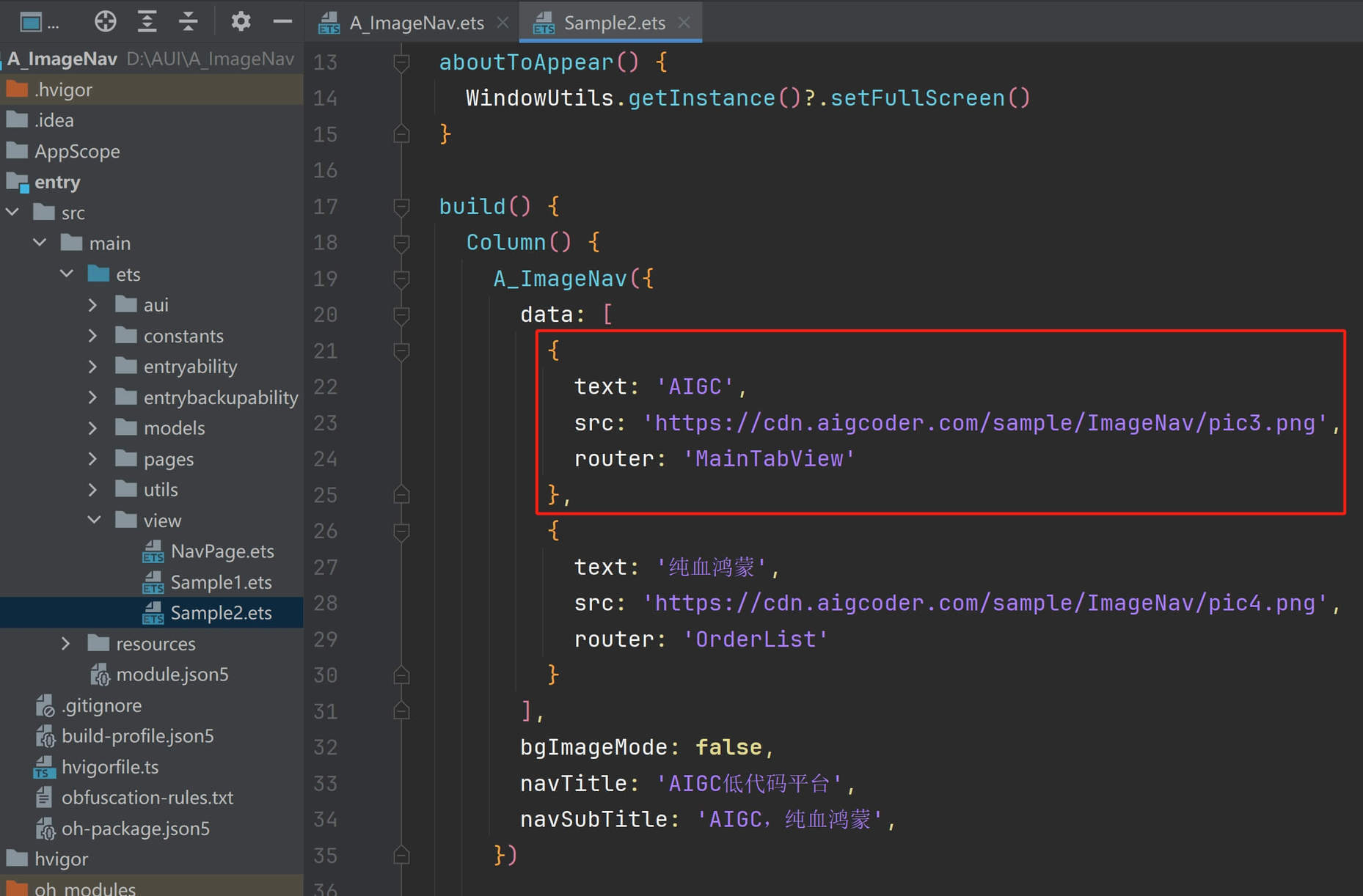

在属性 data 中仅需要给文本（text）、小图标的图片（src）、跳转页面的路由（router）赋值，如下图所示：

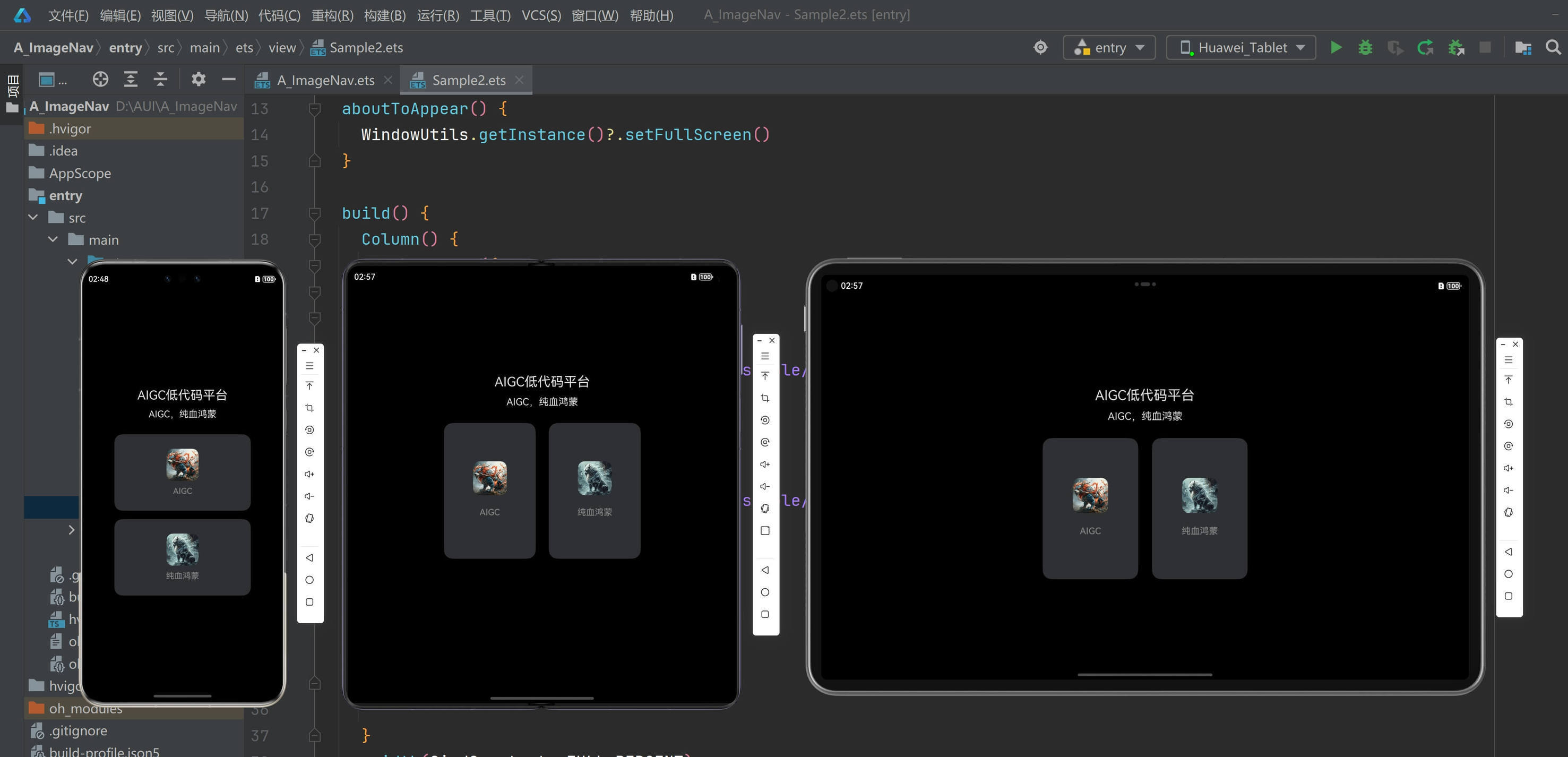

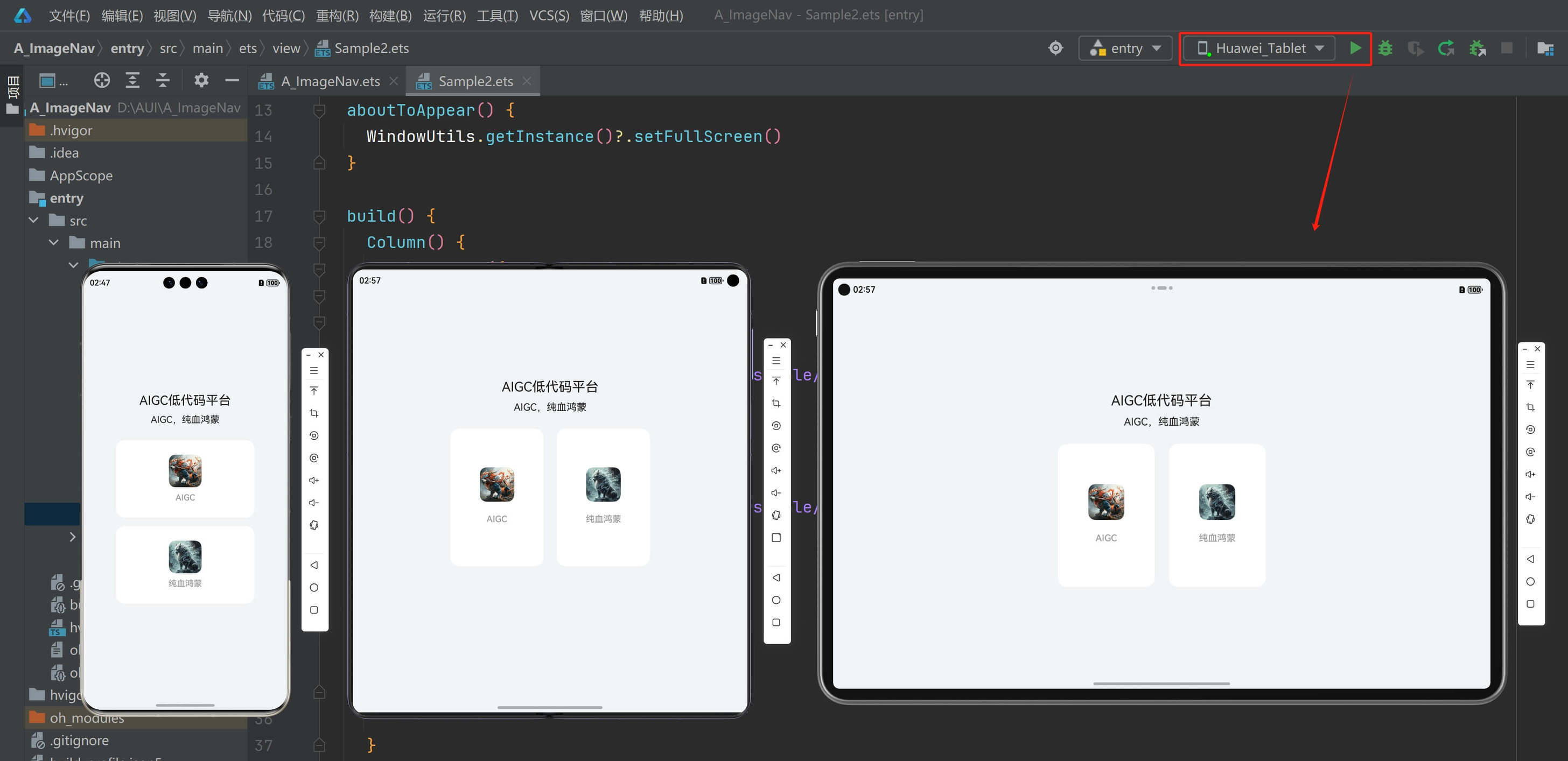

在本地模拟器上浅色模式和深色模式下，运行效果如下：
二、在线排版
点击“App 引导页”的“设计页面”按钮，进入页面设计器：

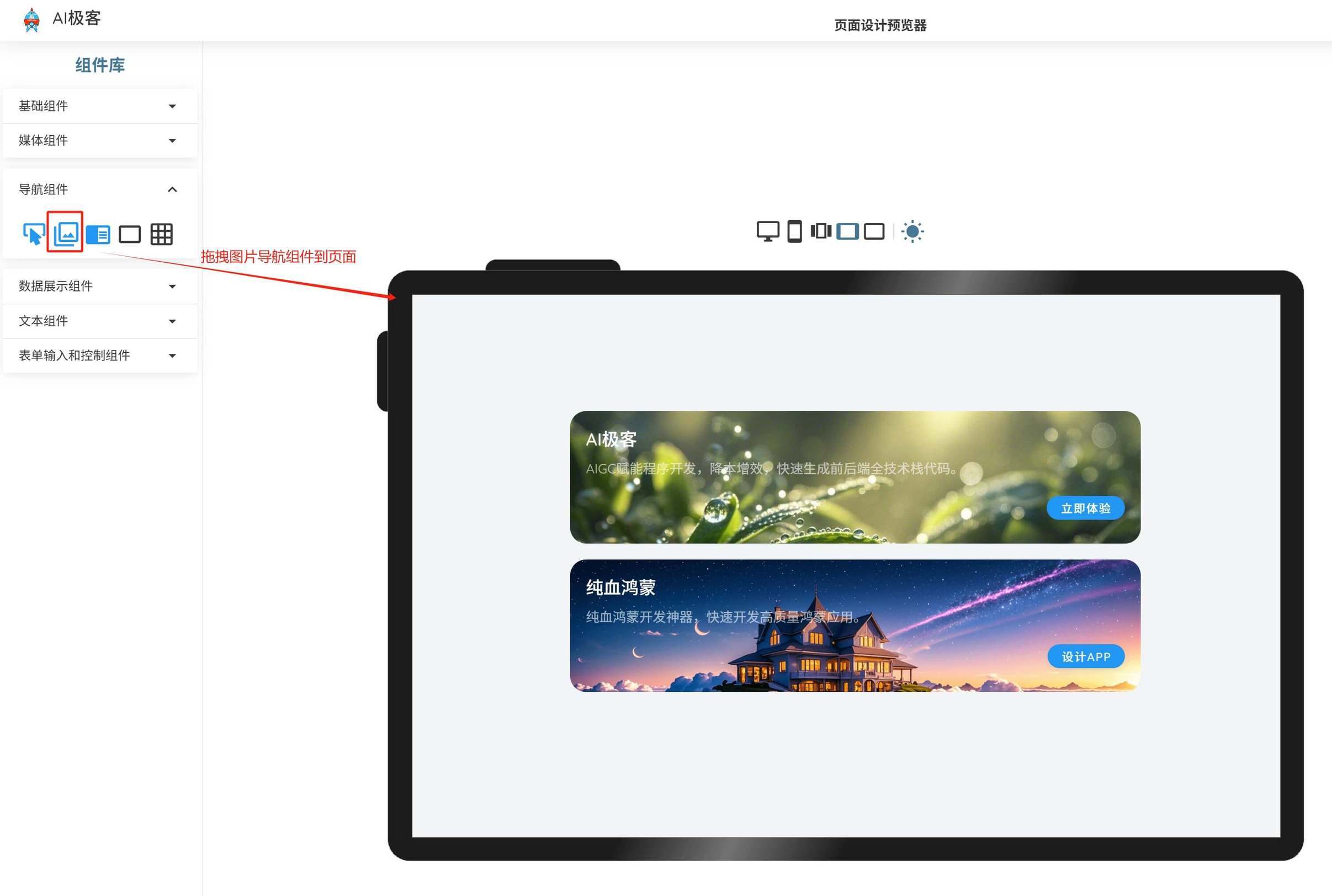

从组件库将“图片导航组件”拖拽到页面设计器排版区，如下图所示：

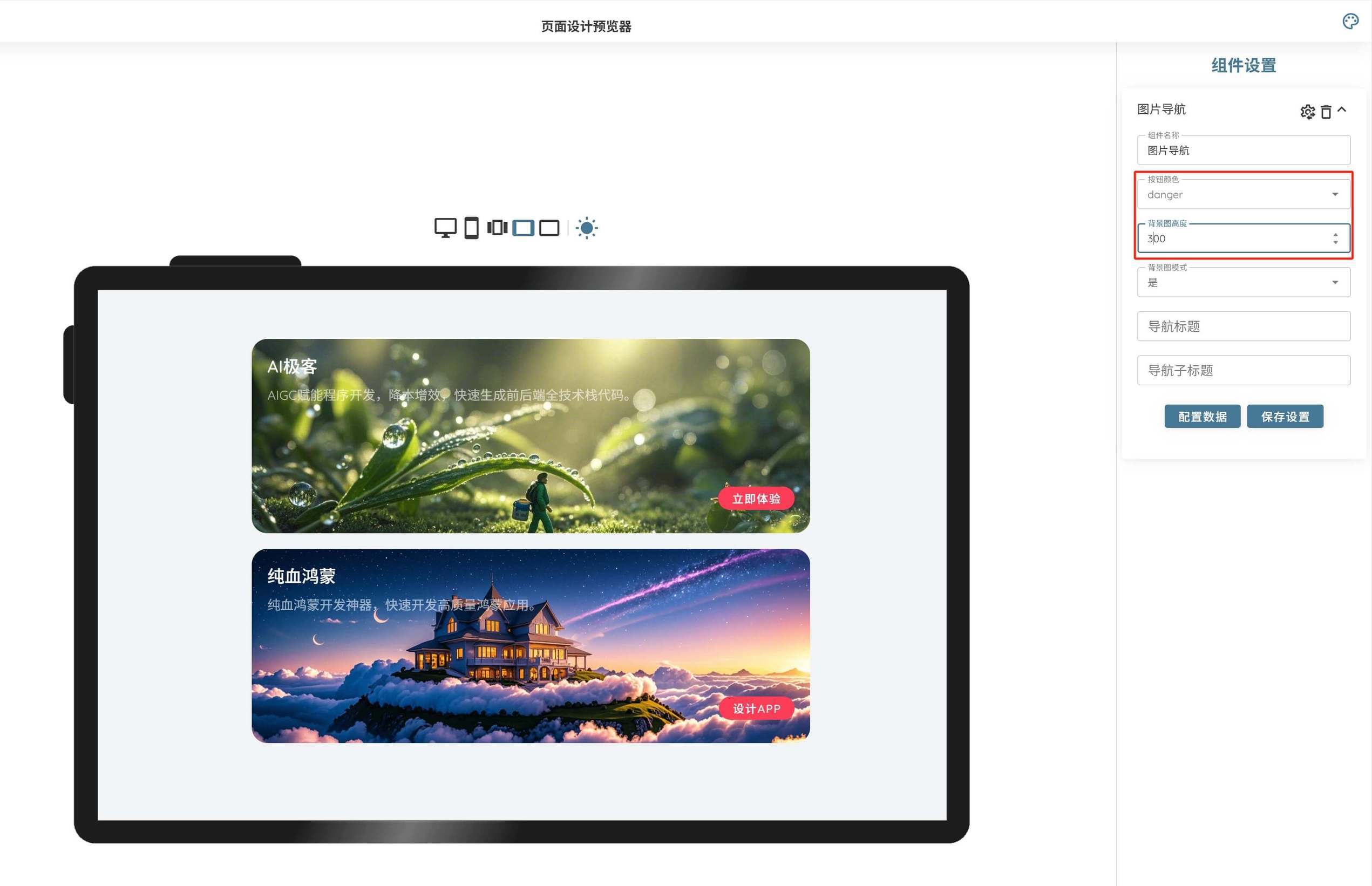

在右侧组件设置面板中，可以设置按钮的背景颜色。也可以根据图片的实际尺寸调整背景图的高度，修改后记得点击“保存设置”按钮。如下图所示：

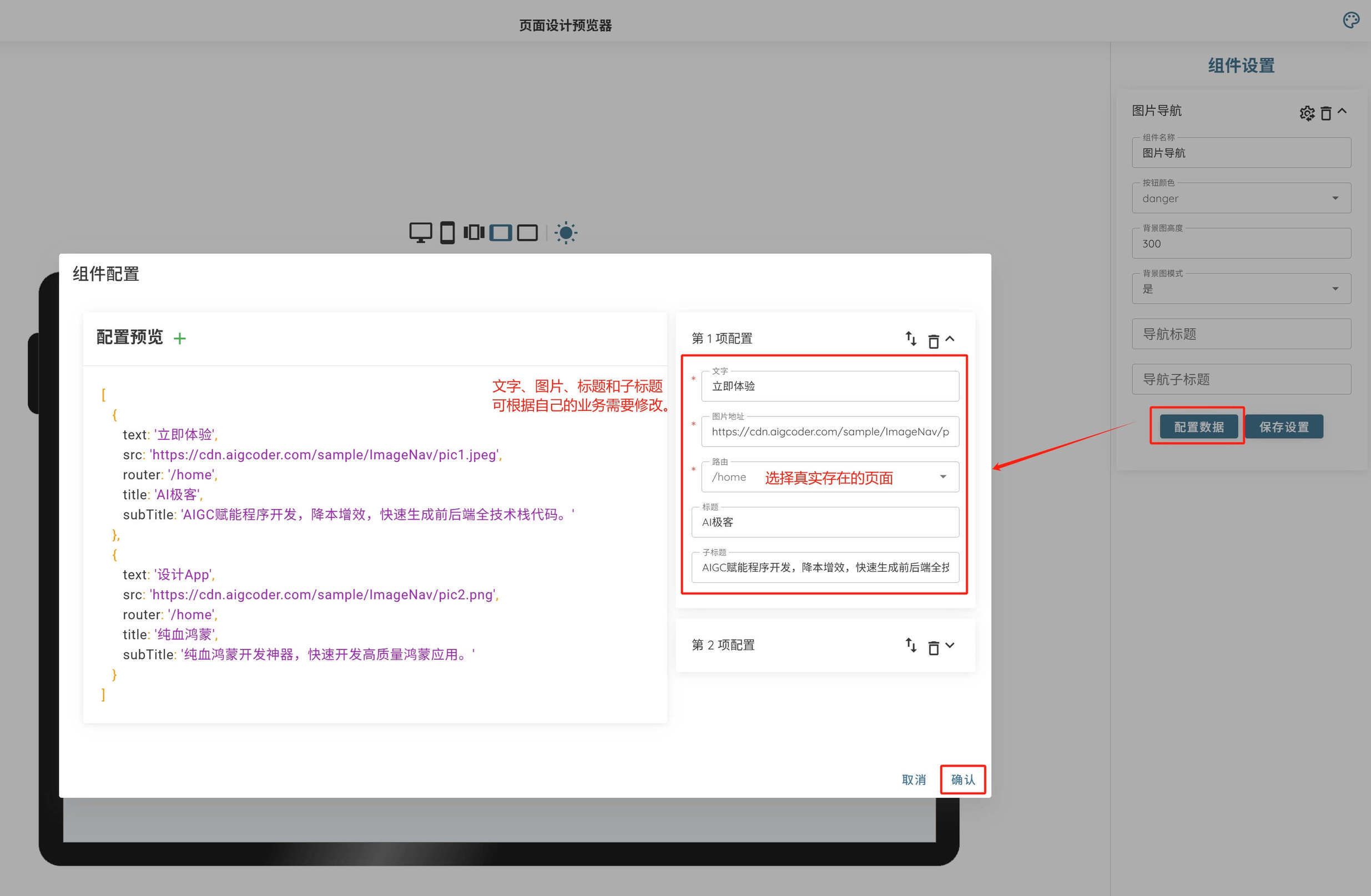

点击“配置数据”按钮，为每个导航项绑定真实存在的页面作为路由跳转的目标，也可以根据自己的业务实际需要，修改按钮文字、背景图、标题和子标题。如下图所示：

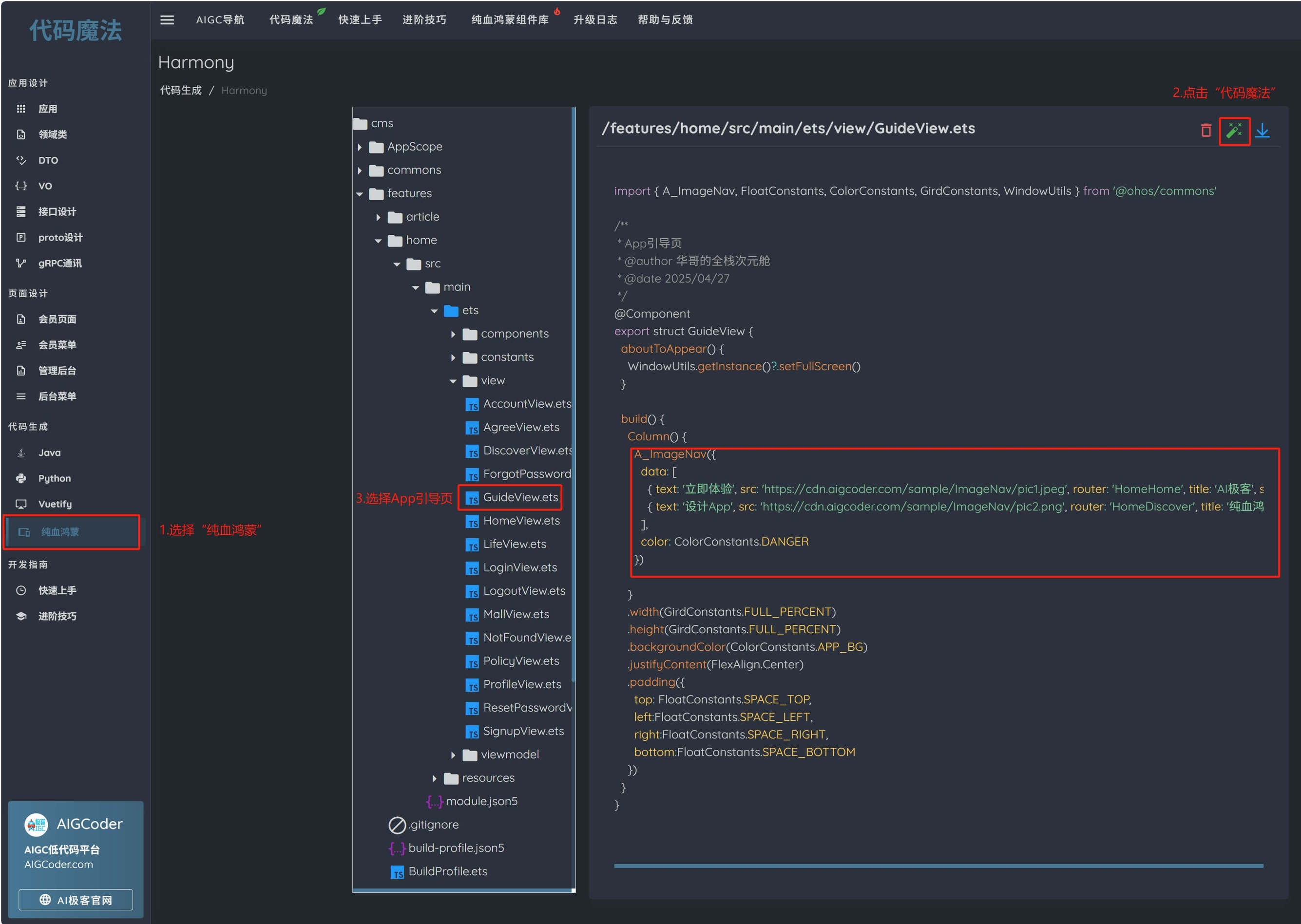

侧栏菜单中，选择“纯血鸿蒙”，然后点击页面右上角的“代码魔法”图标，一秒生成生产级纯血鸿蒙项目工程，然后选择“引导页”(GuideView.ets)，查看根据配置生成的鸿蒙代码。如下图所示：

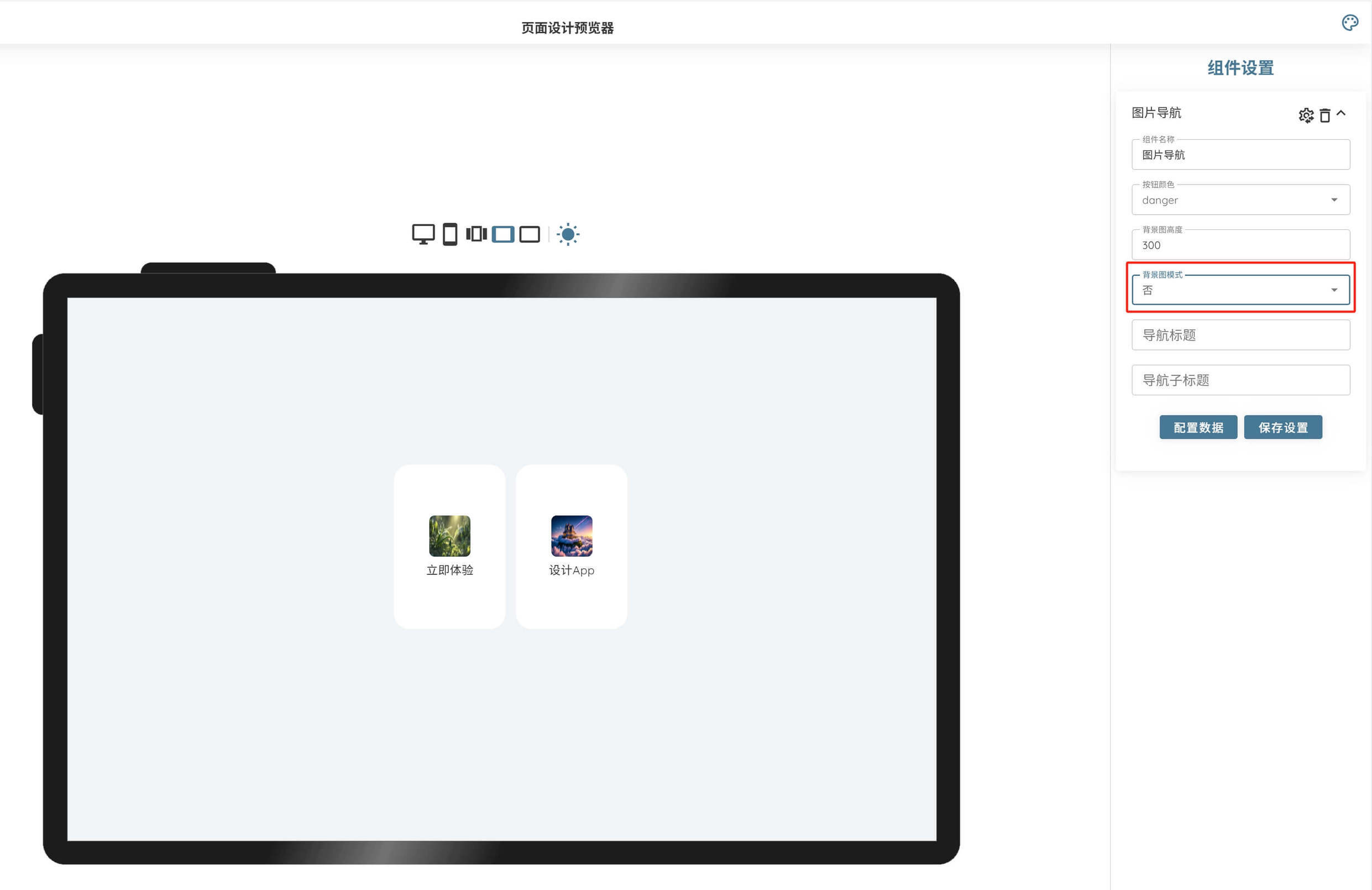

现在我们继续进入页面设计器，将组件的模式改为“非背景图模式”，在组件设置面板中，将“背景图模式”属性设置为“否”，如下图所示：

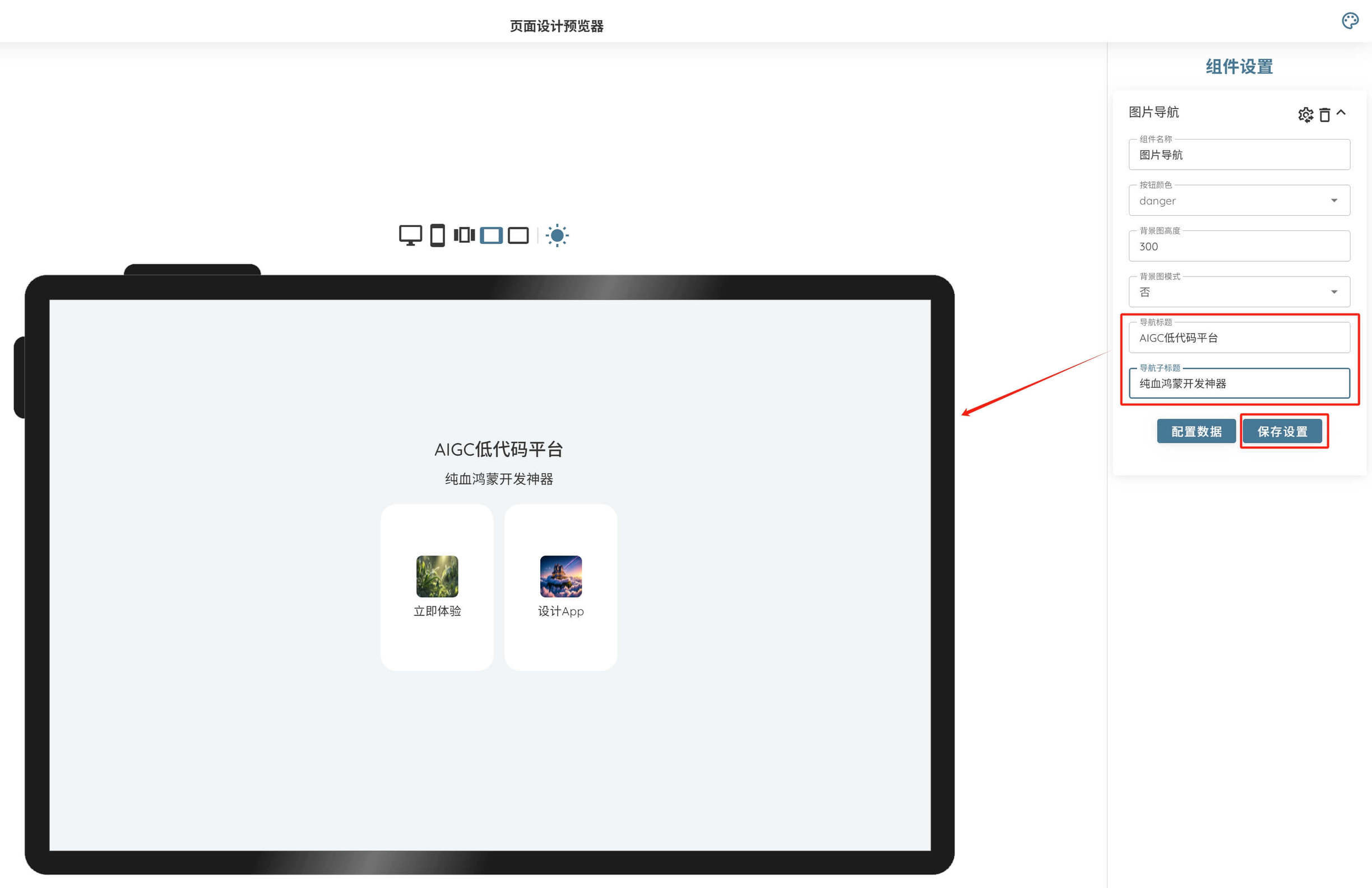

可根据业务需要增加导航标题和导航子标题，如下图所示：

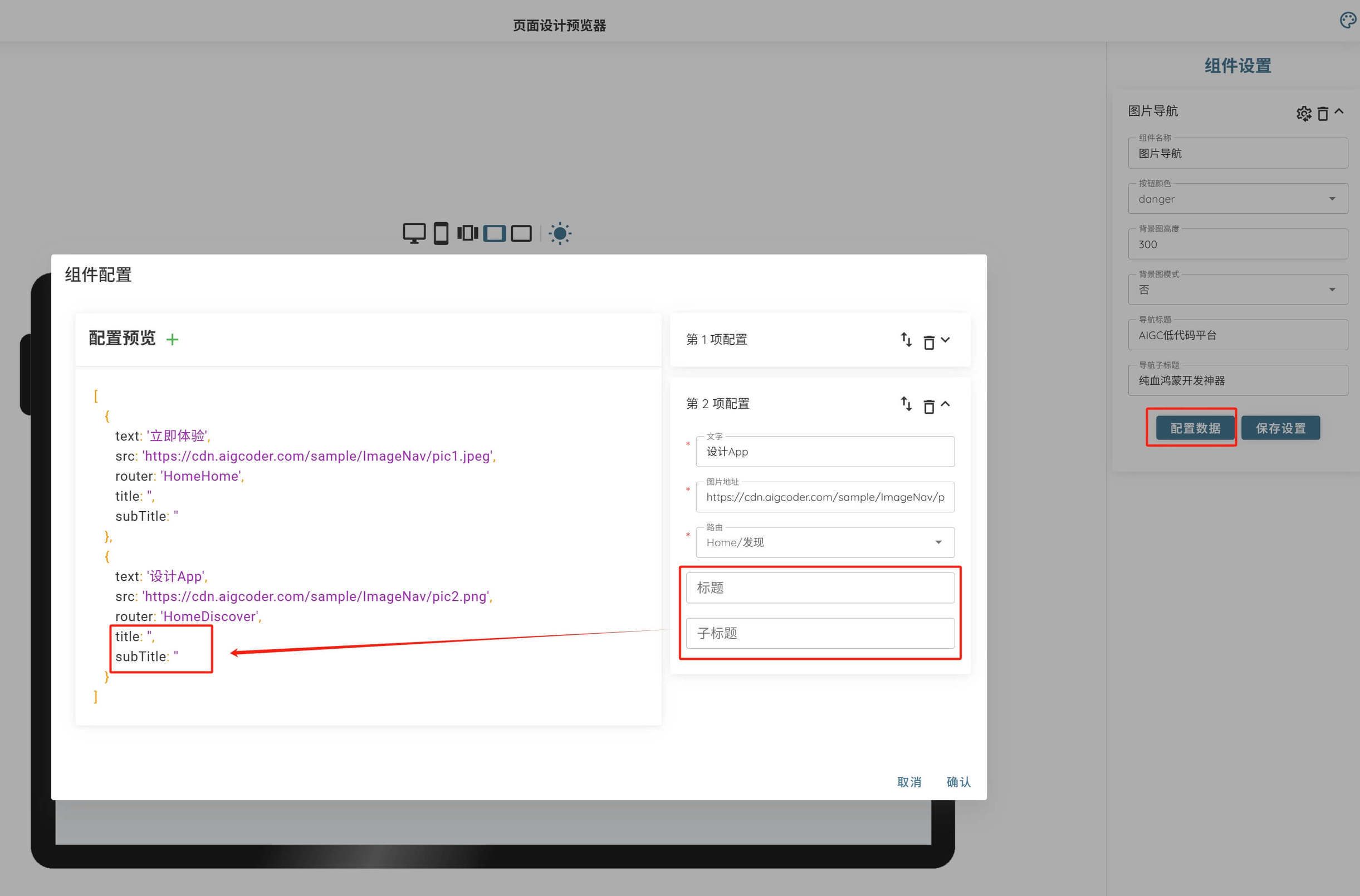

在“非背景图模式”下，配置数据中的标题和子标题不是必要的，可以清空，如下图所示：

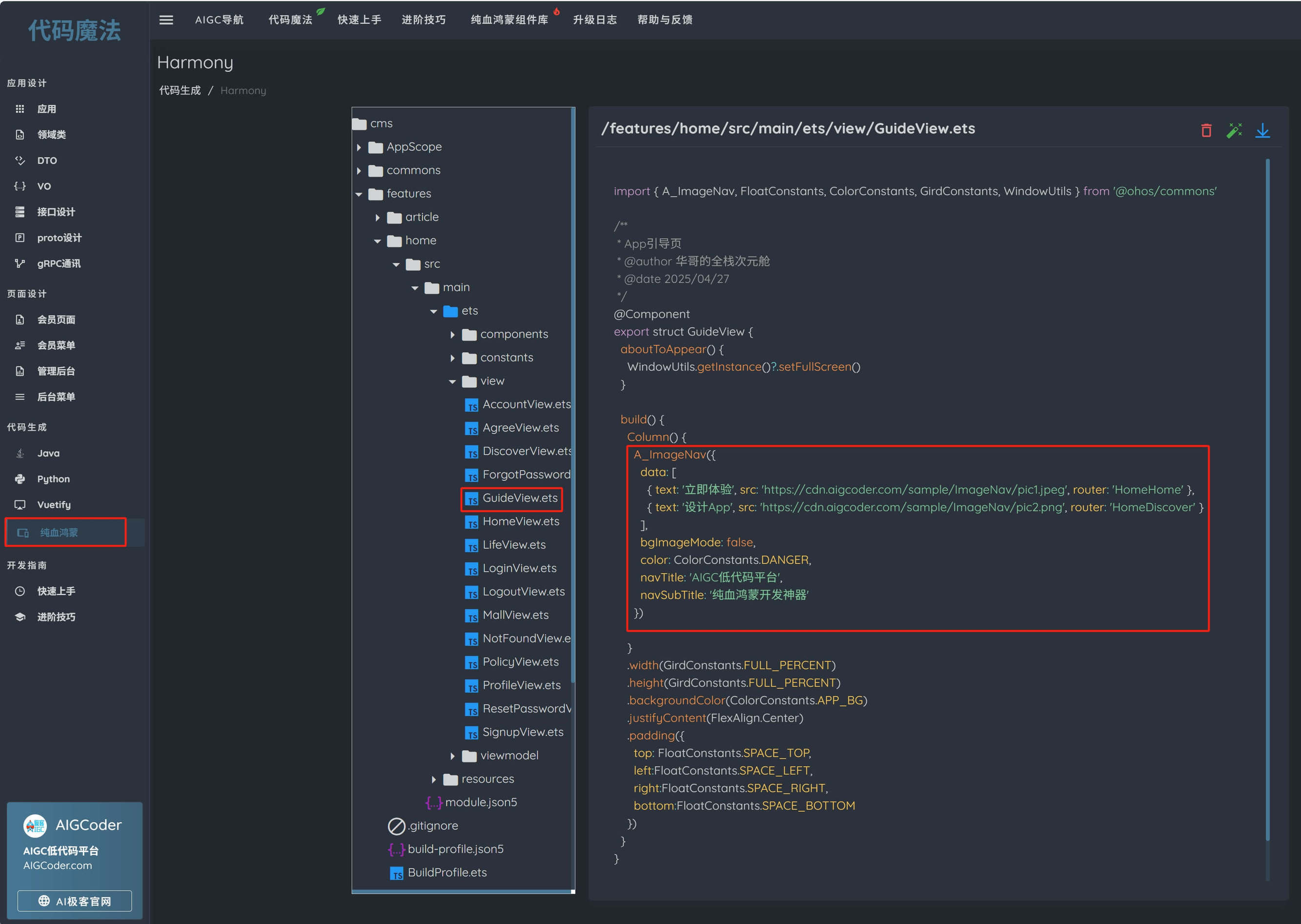

再次生成鸿蒙代码：
三、源码解析

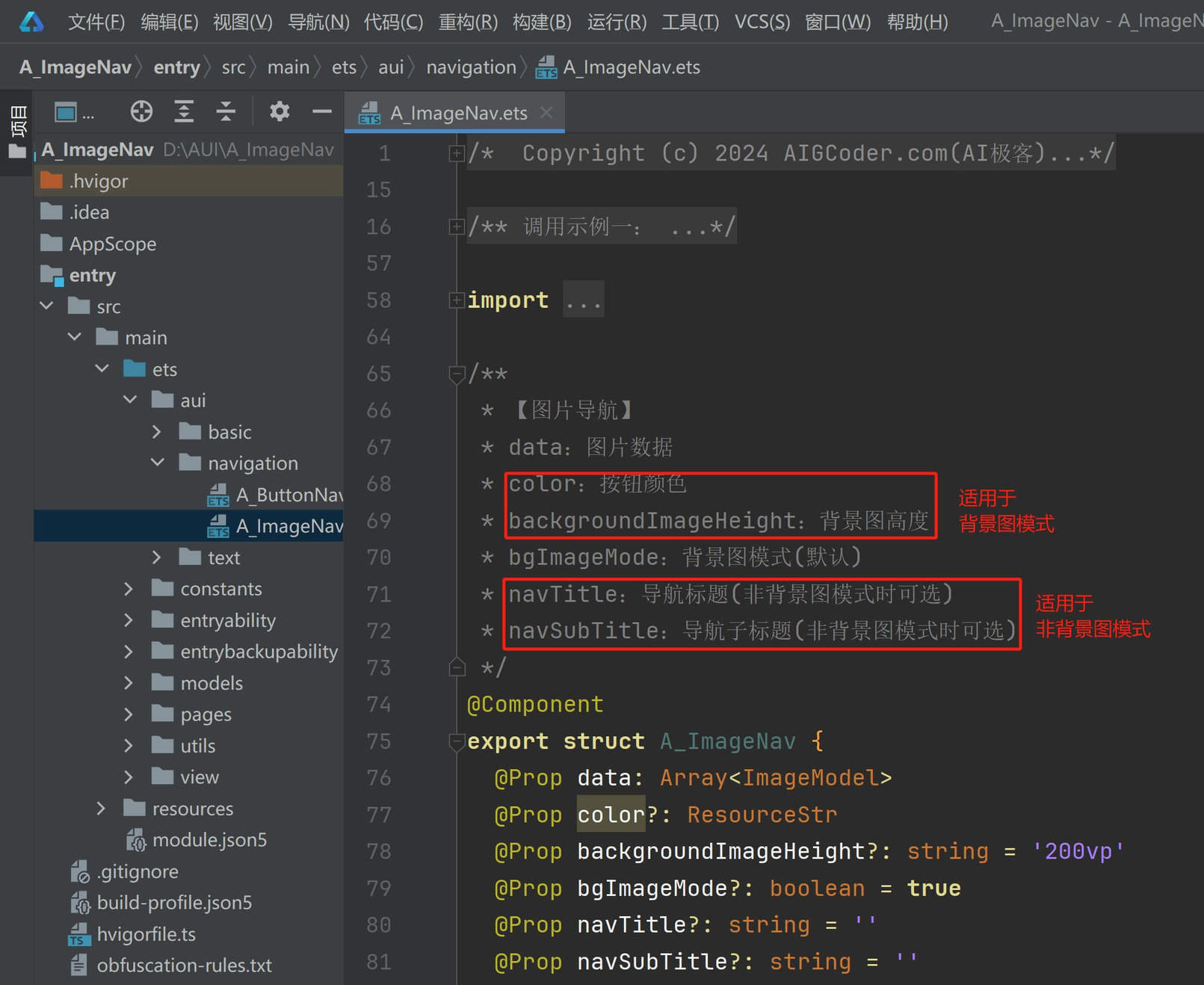

在“图片导航组件”当中有 6 个属性：

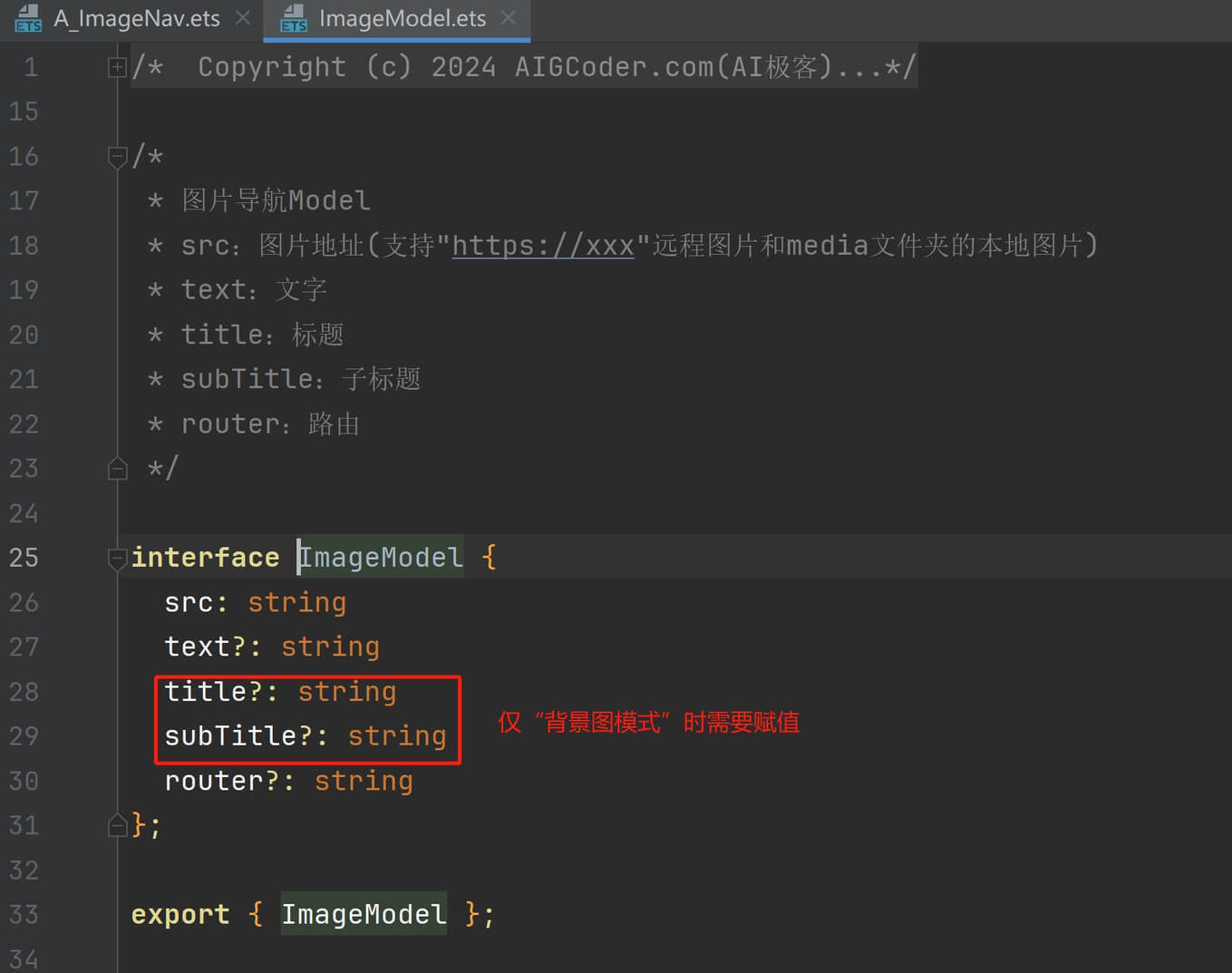

data 是一个数组(Array)类型的数据，它接受 ImageModel 的数据结构，包含图片地址、按钮、文字、大标题、子标题和页面跳转的路由，其中大标题和子标题仅在背景图模式时需要赋值，如下图所示：
ImageModel 源码如下：
/* * 图片导航Model * src：图片地址(支持"https://xxx"远程图片和media文件夹的本地图片) * text：文字 * title：标题 * subTitle：子标题 * router：路由 */
interface ImageModel { src: string text?: string title?: string subTitle?: string router?: string};
export { ImageModel };
复制代码
现在，我们继续分析图片导航组件 A_ImageNav 的源码。

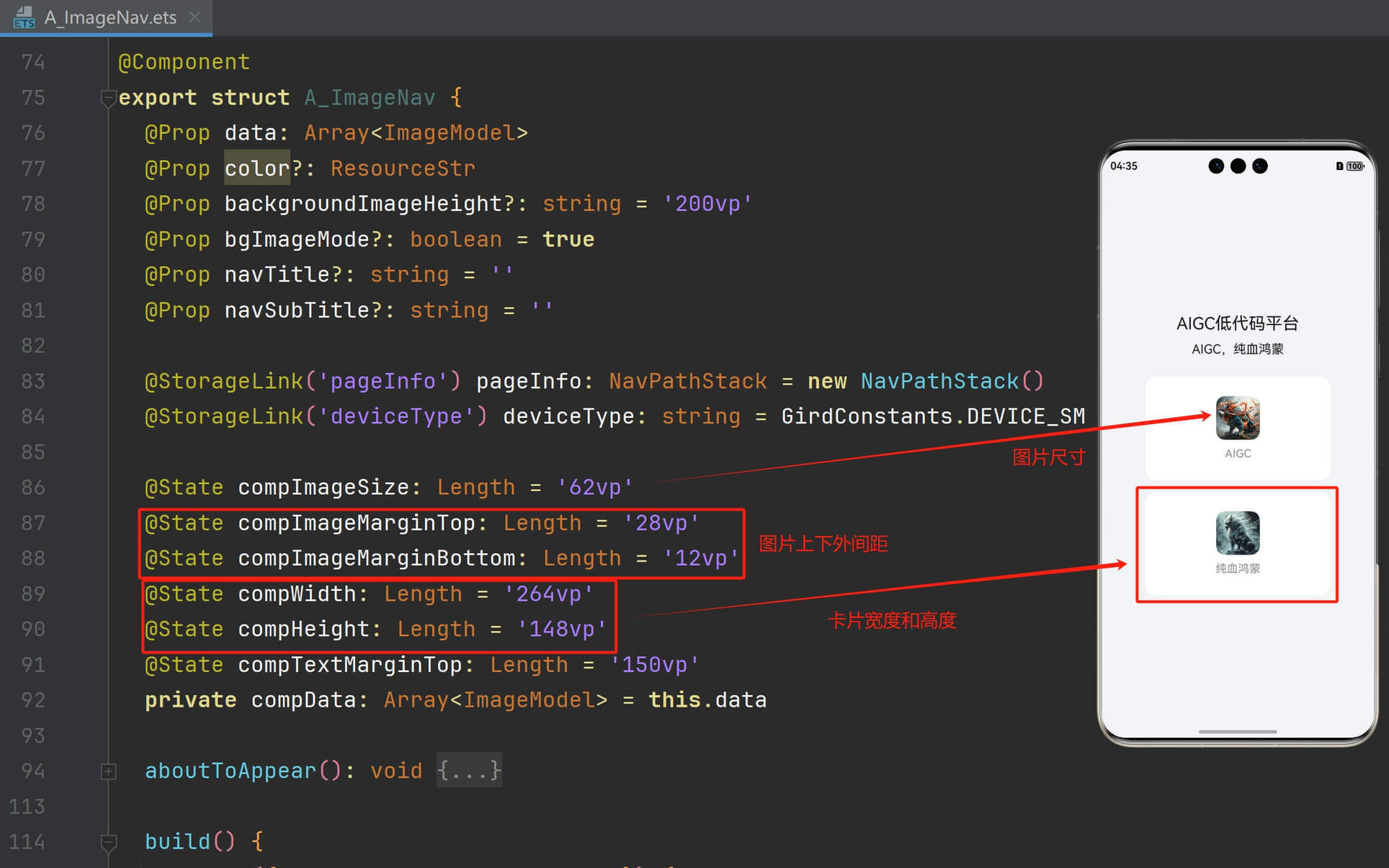

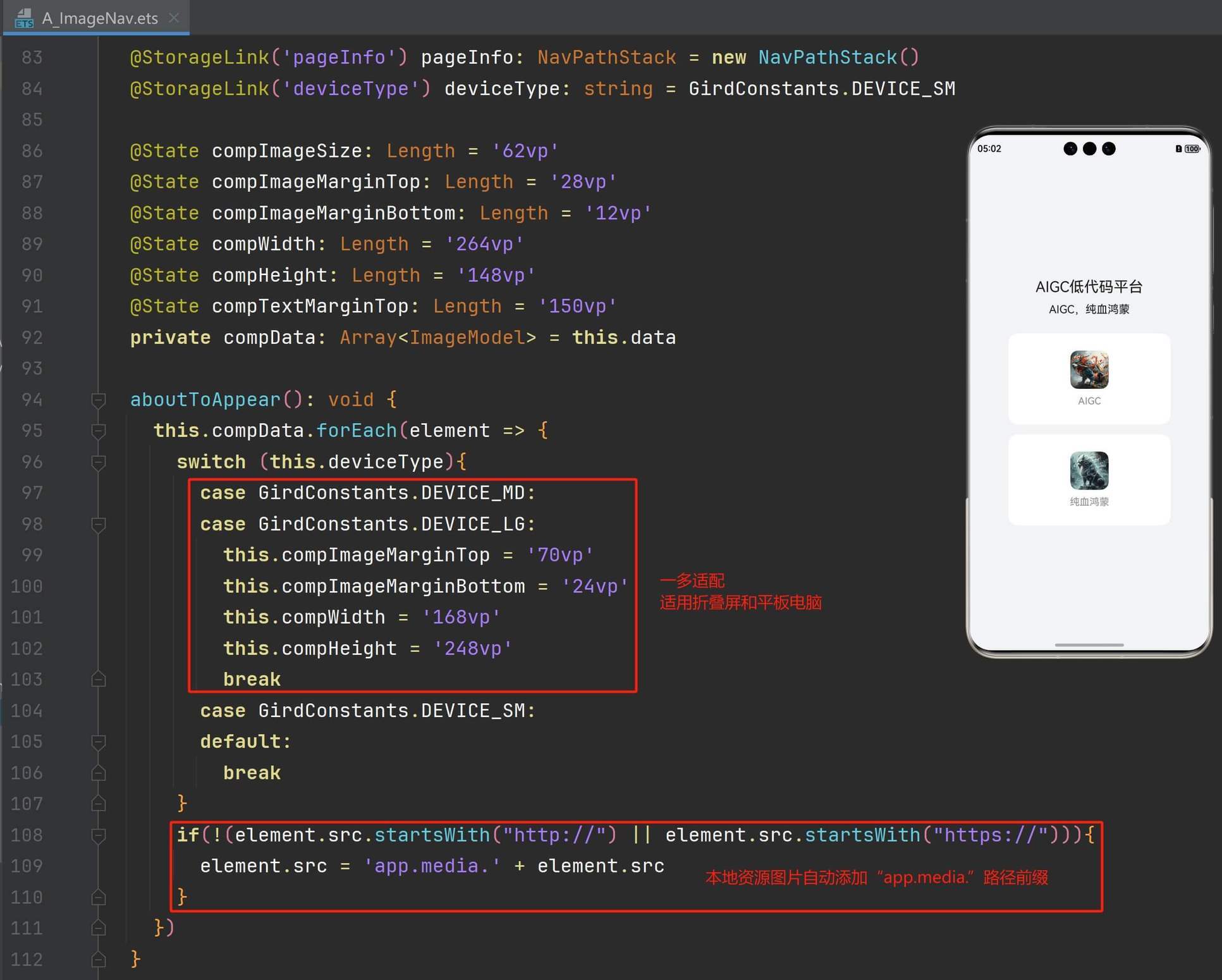

首先以手机设备为标准初始化相关内部状态变量。@State 注解在这里无须了解，后续有课程系统讲解。这里只需要关心如下变量：compImageSize 是非背景图模式时小图标图片的尺寸，compImageMarginTop 和 compImageMarginBottom 是该图片的上下外边距，compWidth 和 compHeight 是该图片所在卡片容器的尺寸。这几个变量仅在非背景图模式时有作用。如下图所示：
aboutToAppear 函数在创建自定义组件的新实例后，在执行其 build()函数之前执行。 在 aboutToAppear 函数中，针对设备类型是折叠屏或者平板时的变量值做了适配，实现“一端开发，多端部署”(简称“一多”)的处理，同时，对于图片不是远程图片时做了本地资源的路径处理，如下图所示：

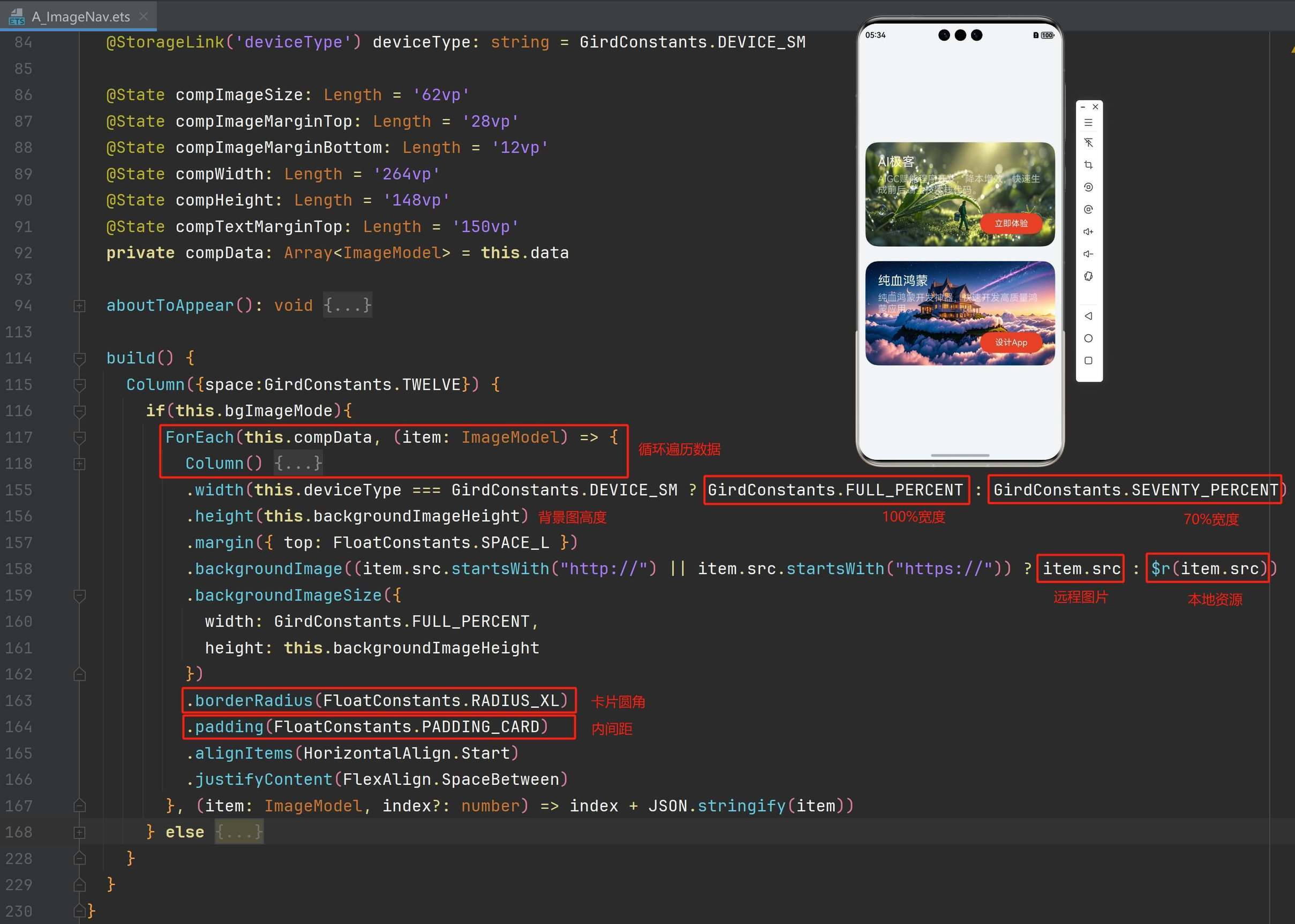

在背景图模式时，通过 ForEach 循环遍历轮播图数据，下面有一个列组件（Column）,利用多个属性控制背景图的表现，其中 width 控制背景图宽度，手机设备时为 100%（常量值：GirdConstants.FULL_PERCENT）,折叠屏和平板时宽度为设备屏幕宽度的 70%；height 属性控制背景图的高度，利用 backgroundImageHeight 赋值；背景图片(backgroundImage)支持远程图片或本地资源；borderRadius 控制圆角，padding 控制内间距，如下图所示：

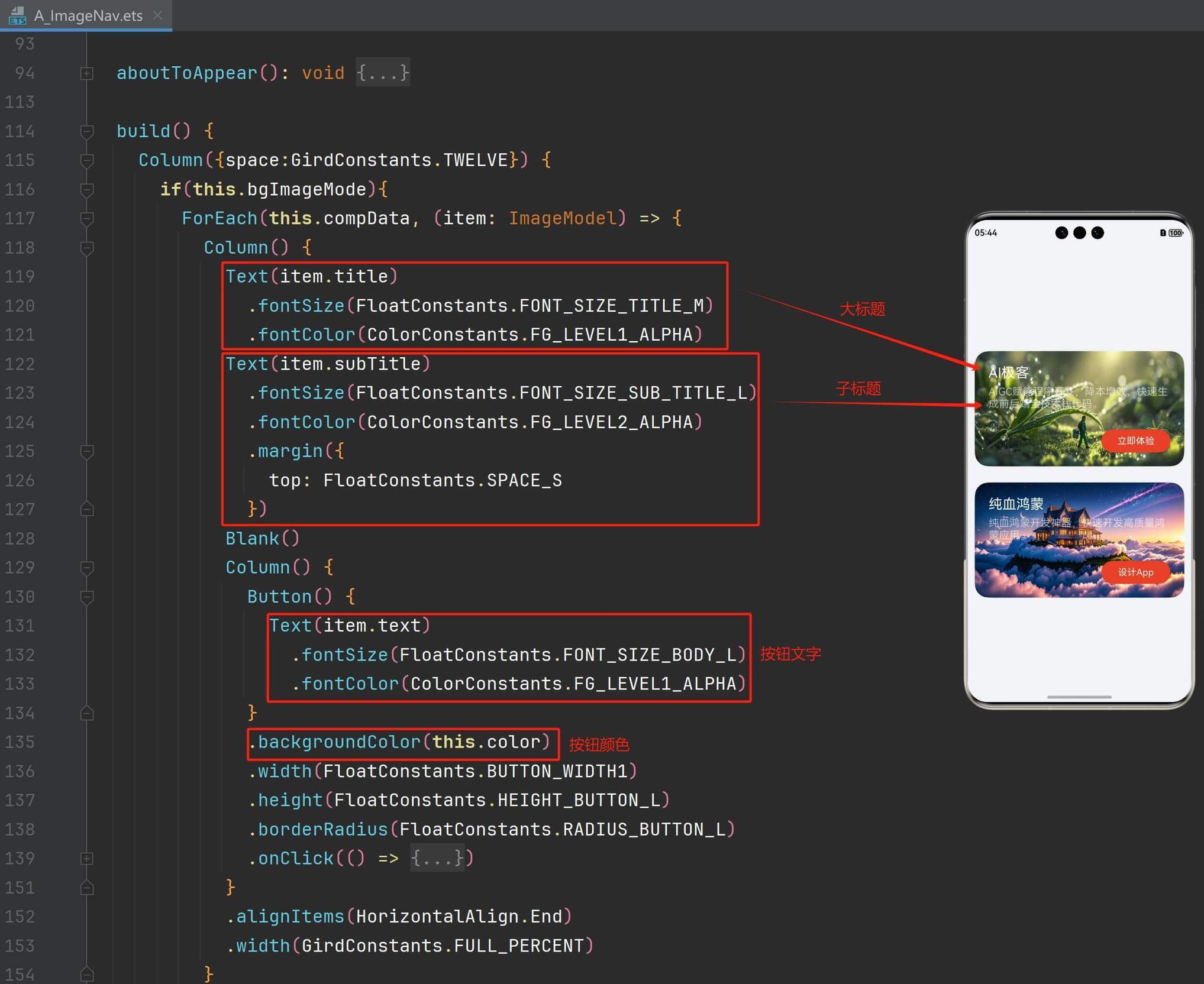

展开列组件，用两个文本组件（Text）展示大标题和子标题，用按钮组件(Button)展示按钮，按钮的背景颜色由组件属性 color 决定，默认是 info（蓝色）。如下图所示：

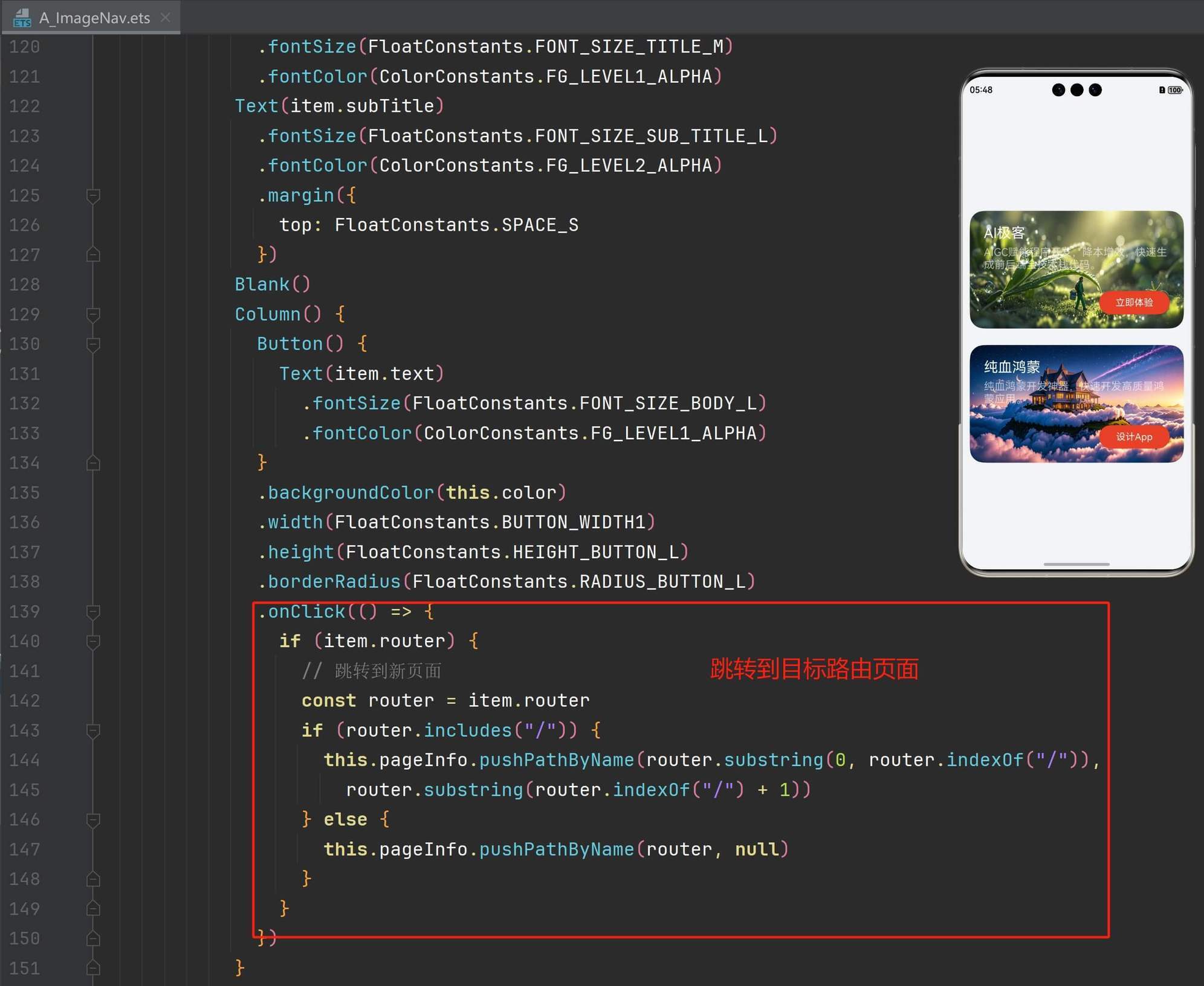

按钮的点击事件（onClick）实现页面路由跳转，如下图所示：

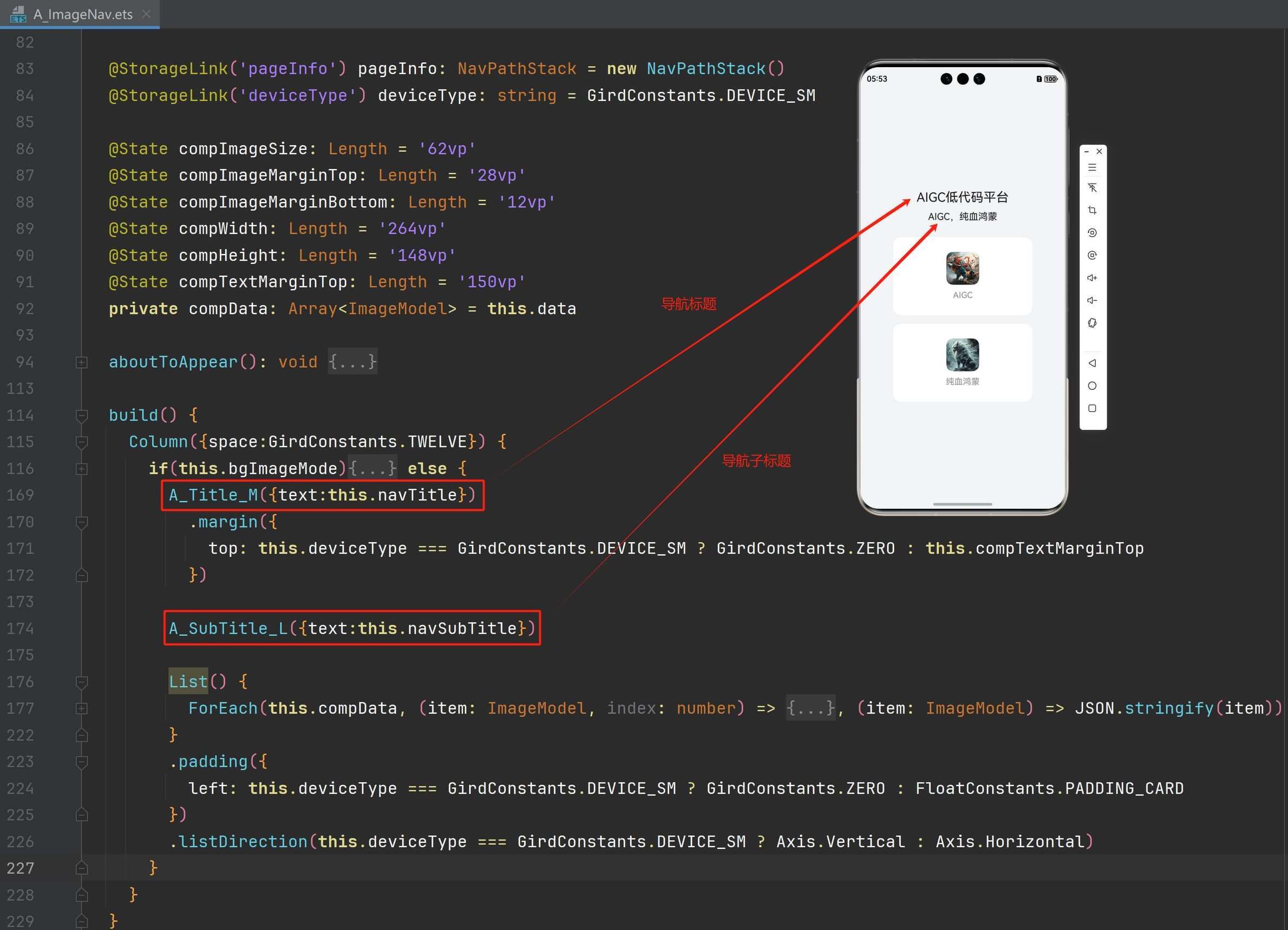

现在，将背景图模式的相关代码折叠隐藏起来。非背景图模式的时候，使用中号标题组件（A_Title_M）展示导航标题的文本，使用大号子标题组件（A_SubTitle_L）展示导航子标题的文本，如下图所示：

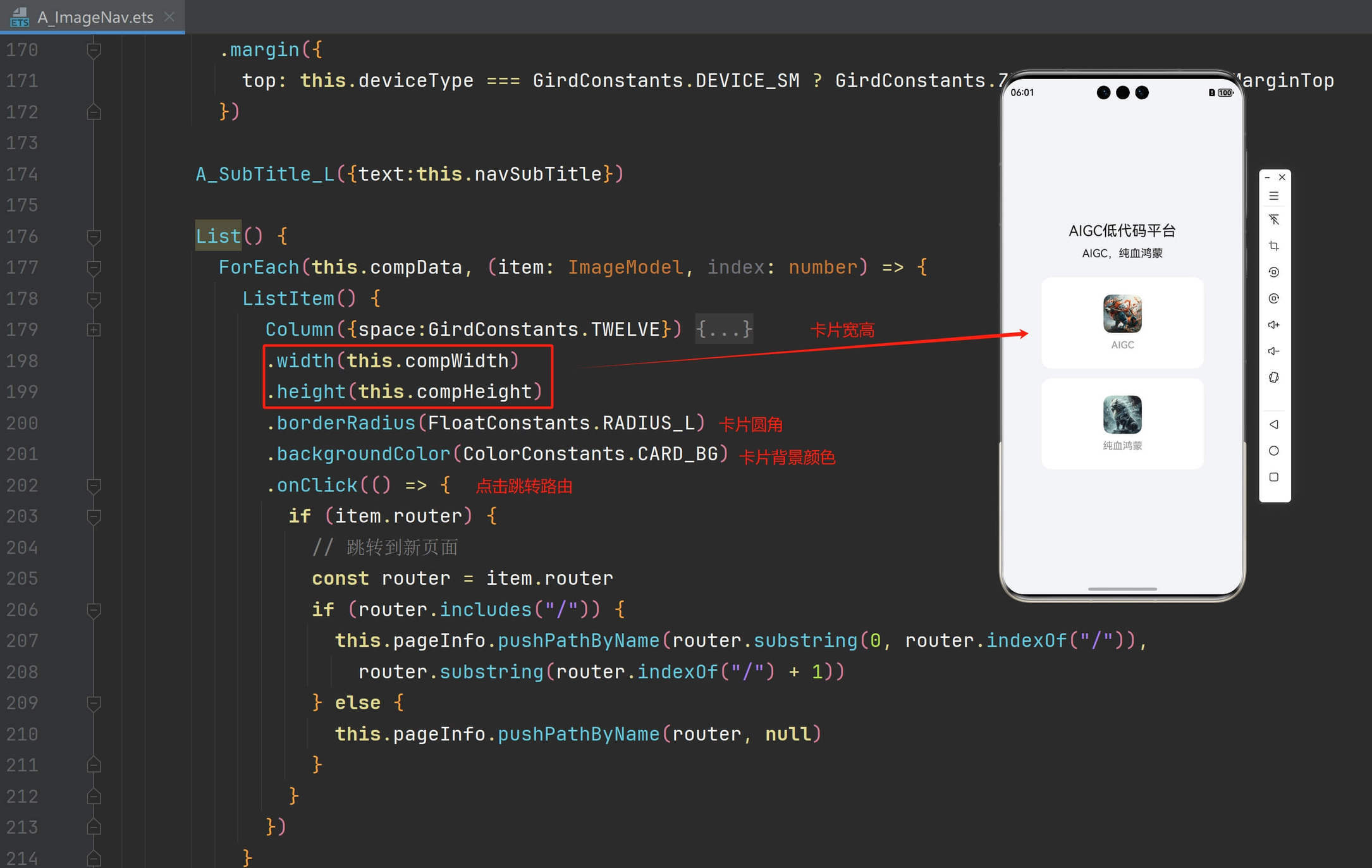

在 List 组件中，使用 ForEach 遍历导航数据，每项数据通过列组件（Column）包裹起来，设置宽、高，圆角、背景颜色和点击后路由跳转的事件。如下图所示：

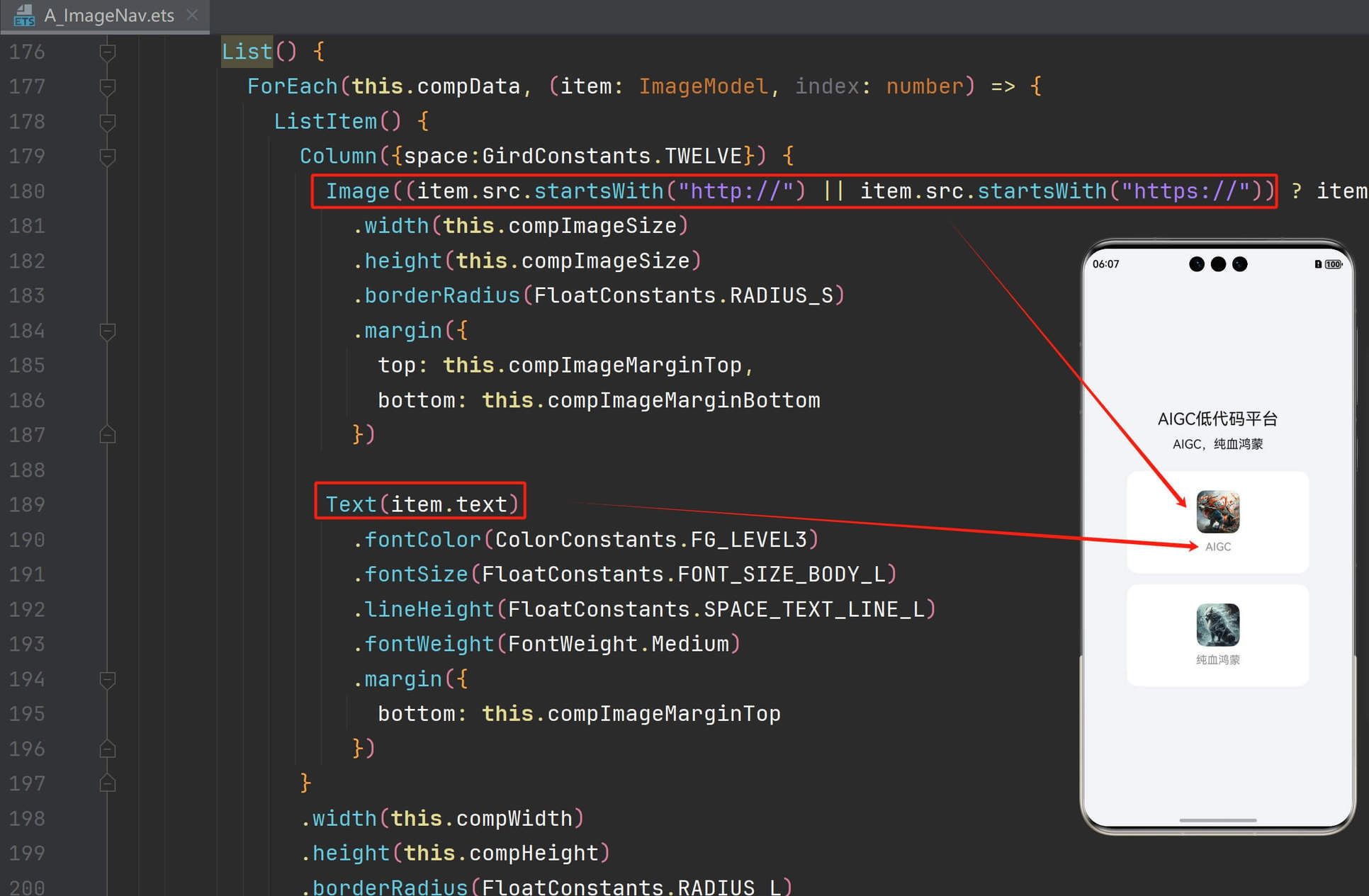

在列组件内部，有两个元素，第一个是图片（Image），第二个是文本（Text），用来显示卡片里面的图标式图片和文字，如下图所示：
图片导航组件的源码如下：
/* * Copyright (c) 2024 AIGCoder.com(AI极客) * Licensed under the Apache License, Version 2.0 (the "License"); * you may not use this file except in compliance with the License. * You may obtain a copy of the License at * * http://www.apache.org/licenses/LICENSE-2.0 * * Unless required by applicable law or agreed to in writing, software * distributed under the License is distributed on an "AS IS" BASIS, * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. * See the License for the specific language governing permissions and * limitations under the License. */
/** 调用示例一： A_ImageNav({ data: [ { text: '立即体验', src: 'https://cdn.aigcoder.com/sample/ImageNav/pic1.jpeg', router: 'MainTabView', title: 'AI极客', subTitle: 'AIGC赋能程序开发，降本增效，快速生成前后端全技术栈代码。' }, { text: '设计App', src: 'https://cdn.aigcoder.com/sample/ImageNav/pic2.png', router: 'OrderDetail/2', title: '纯血鸿蒙', subTitle: '纯血鸿蒙开发神器，快速开发高质量鸿蒙应用。' } ], color: ColorConstants.DANGER })
调用示例二： A_ImageNav({ data: [ { text: 'AIGC', src: 'https://cdn.aigcoder.com/sample/ImageNav/pic3.png', router: 'MainTabView' }, { text: '纯血鸿蒙', src: 'https://cdn.aigcoder.com/sample/ImageNav/pic4.png', router: 'OrderList' } ], bgImageMode: false, navTitle: 'AIGC低代码平台', navSubTitle: 'AIGC，纯血鸿蒙', }) */
import { ColorConstants } from "../../constants/ColorConstants"import { FloatConstants } from "../../constants/FloatConstants"import { GirdConstants } from "../../constants/GirdConstants"import { ImageModel } from "../../models/ImageModel"import { A_Title_M } from "../text/A_Title_M"import { A_SubTitle_L } from "../text/A_SubTitle_L"
/** * 【图片导航】 * data：图片数据 * color：按钮颜色 * backgroundImageHeight：背景图高度 * bgImageMode：背景图模式(默认) * navTitle：导航标题(非背景图模式时可选) * navSubTitle：导航子标题(非背景图模式时可选) */@Componentexport struct A_ImageNav { @Prop data: Array<ImageModel> @Prop color?: ResourceStr @Prop backgroundImageHeight?: string = '200vp' @Prop bgImageMode?: boolean = true @Prop navTitle?: string = '' @Prop navSubTitle?: string = ''
@StorageLink('pageInfo') pageInfo: NavPathStack = new NavPathStack() @StorageLink('deviceType') deviceType: string = GirdConstants.DEVICE_SM
@State compImageSize: Length = '62vp' @State compImageMarginTop: Length = '28vp' @State compImageMarginBottom: Length = '12vp' @State compWidth: Length = '264vp' @State compHeight: Length = '148vp' @State compTextMarginTop: Length = '150vp' private compData: Array<ImageModel> = this.data
aboutToAppear(): void { this.compData.forEach(element => { switch (this.deviceType){ case GirdConstants.DEVICE_MD: case GirdConstants.DEVICE_LG: this.compImageMarginTop = '70vp' this.compImageMarginBottom = '24vp' this.compWidth = '168vp' this.compHeight = '248vp' break case GirdConstants.DEVICE_SM: default: break } if(!(element.src.startsWith("http://") || element.src.startsWith("https://"))){ element.src = 'app.media.' + element.src } }) }
build() { Column({space:GirdConstants.TWELVE}) { if(this.bgImageMode){ ForEach(this.compData, (item: ImageModel) => { Column() { Text(item.title) .fontSize(FloatConstants.FONT_SIZE_TITLE_M) .fontColor(ColorConstants.FG_LEVEL1_ALPHA) Text(item.subTitle) .fontSize(FloatConstants.FONT_SIZE_SUB_TITLE_L) .fontColor(ColorConstants.FG_LEVEL2_ALPHA) .margin({ top: FloatConstants.SPACE_S }) Blank() Column() { Button() { Text(item.text) .fontSize(FloatConstants.FONT_SIZE_BODY_L) .fontColor(ColorConstants.FG_LEVEL1_ALPHA) } .backgroundColor(this.color) .width(FloatConstants.BUTTON_WIDTH1) .height(FloatConstants.HEIGHT_BUTTON_L) .borderRadius(FloatConstants.RADIUS_BUTTON_L) .onClick(() => { if (item.router) { // 跳转到新页面 const router = item.router if (router.includes("/")) { this.pageInfo.pushPathByName(router.substring(0, router.indexOf("/")), router.substring(router.indexOf("/") + 1)) } else { this.pageInfo.pushPathByName(router, null) } } }) } .alignItems(HorizontalAlign.End) .width(GirdConstants.FULL_PERCENT) } .width(this.deviceType === GirdConstants.DEVICE_SM ? GirdConstants.FULL_PERCENT : GirdConstants.SEVENTY_PERCENT) .height(this.backgroundImageHeight) .margin({ top: FloatConstants.SPACE_L }) .backgroundImage((item.src.startsWith("http://") || item.src.startsWith("https://")) ? item.src : $r(item.src)) .backgroundImageSize({ width: GirdConstants.FULL_PERCENT, height: this.backgroundImageHeight }) .borderRadius(FloatConstants.RADIUS_XL) .padding(FloatConstants.PADDING_CARD) .alignItems(HorizontalAlign.Start) .justifyContent(FlexAlign.SpaceBetween) }, (item: ImageModel, index?: number) => index + JSON.stringify(item)) } else { A_Title_M({text:this.navTitle}) .margin({ top: this.deviceType === GirdConstants.DEVICE_SM ? GirdConstants.ZERO : this.compTextMarginTop })
A_SubTitle_L({text:this.navSubTitle})
List() { ForEach(this.compData, (item: ImageModel, index: number) => { ListItem() { Column({space:GirdConstants.TWELVE}) { Image((item.src.startsWith("http://") || item.src.startsWith("https://")) ? item.src : $r(item.src)) .width(this.compImageSize) .height(this.compImageSize) .borderRadius(FloatConstants.RADIUS_S) .margin({ top: this.compImageMarginTop, bottom: this.compImageMarginBottom })
Text(item.text) .fontColor(ColorConstants.FG_LEVEL3) .fontSize(FloatConstants.FONT_SIZE_BODY_L) .lineHeight(FloatConstants.SPACE_TEXT_LINE_L) .fontWeight(FontWeight.Medium) .margin({ bottom: this.compImageMarginTop }) } .width(this.compWidth) .height(this.compHeight) .borderRadius(FloatConstants.RADIUS_L) .backgroundColor(ColorConstants.CARD_BG) .onClick(() => { if (item.router) { // 跳转到新页面 const router = item.router if (router.includes("/")) { this.pageInfo.pushPathByName(router.substring(0, router.indexOf("/")), router.substring(router.indexOf("/") + 1)) } else { this.pageInfo.pushPathByName(router, null) } } }) } .width(this.deviceType === GirdConstants.DEVICE_SM ? GirdConstants.FULL_PERCENT : this.compWidth) .height(this.compHeight) .margin({ top: FloatConstants.SPACE_L, right: this.deviceType === GirdConstants.DEVICE_SM ? GirdConstants.ZERO : FloatConstants.PADDING_CARD }) }, (item: ImageModel) => JSON.stringify(item)) } .padding({ left: this.deviceType === GirdConstants.DEVICE_SM ? GirdConstants.ZERO : FloatConstants.PADDING_CARD }) .listDirection(this.deviceType === GirdConstants.DEVICE_SM ? Axis.Vertical : Axis.Horizontal) } } }}
复制代码
