AWS ELB 可观测性最佳实践

AWS ELB

AWS ELB（Elastic Load Balancing）是亚马逊网络服务提供的弹性负载均衡服务，能够自动分配传入流量到多个目标（如 EC2 实例、容器等），以实现高可用性和可伸缩性。它支持多种负载均衡算法，如轮询和最少连接，并且具备跨可用区的高可用性、与 Auto Scaling 集成的自动扩展能力、健康检查以及 SSL/TLS 终止等功能。AWS ELB 有三种类型：应用负载均衡器（ALB）适用于基于 HTTP/HTTPS 的应用程序，支持基于内容的路由；网络负载均衡器（NLB）针对 TCP/UDP 流量，性能高且支持静态 IP；网关负载均衡器（GLB）用于管理网络流量的路由，可连接到安全网关设备等。通过 AWS 管理控制台可以轻松创建和配置 ELB，同时需要合理设置安全组和网络配置，并利用 CloudWatch 等工具进行监控和日志记录。

AWS ELB（Elastic Load Balancing）的监控至关重要，它能够实时提供负载均衡器的性能指标（如请求计数、延迟、错误率等），帮助用户及时发现并解决潜在问题，确保应用程序的高可用性和性能优化。通过监控，可以快速定位故障点、优化资源配置，并根据流量变化调整负载均衡策略，从而保障业务的稳定运行和用户体验。

观测云

观测云是一款专为 IT 工程师打造的全链路可观测产品，它集成了基础设施监控、应用程序性能监控和日志管理，为整个技术栈提供实时可观察性。这款产品能够帮助工程师全面了解端到端的用户体验追踪，了解应用内函数的每一次调用，以及全面监控云时代的基础设施。此外，观测云还具备快速发现系统安全风险的能力，为数字化时代提供安全保障。

采集器配置

指标采集

• 登录观测云控制台


• 点击【集成】菜单，选择【云账号管理】

• 点击【添加云账号】，选择【AWS】，填写界面所需的信息，如之前已配置过云账号信息，则忽略此步骤

• 点击【测试】，测试成功后点击【保存】，如果测试失败，请检查相关配置信息是否正确，并重新测试

• 点击【云账号管理】列表上可以看到已添加的云账号，点击相应的云账号，进入详情页

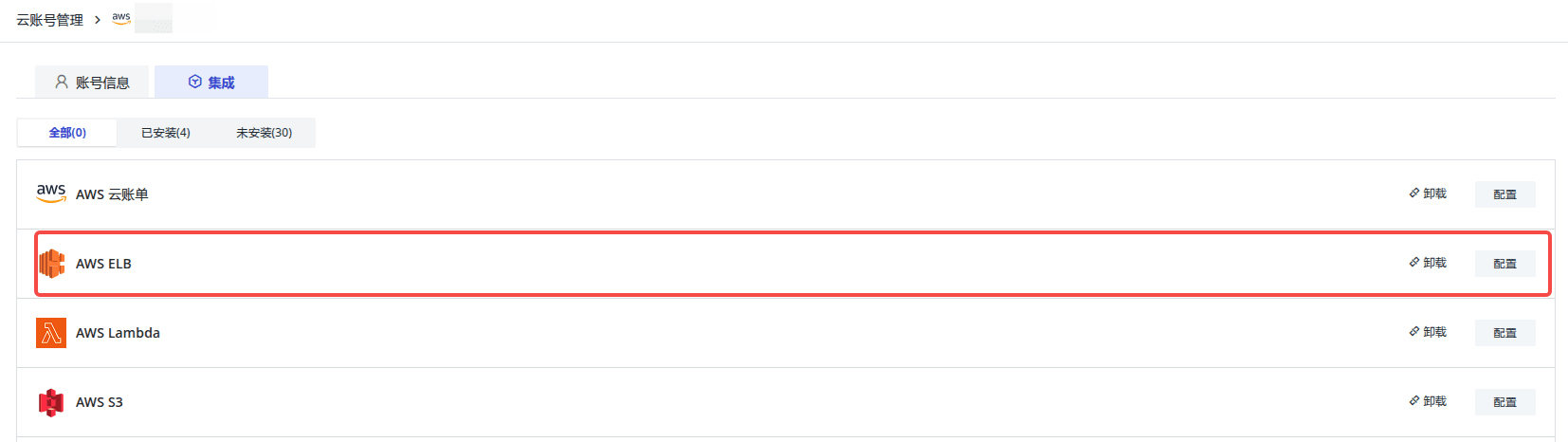

• 点击云账号详情页的【集成】按钮，在未安装列表下，找到 AWS ELB，点击【安装】按钮，弹出安装界面安装即可。

日志采集

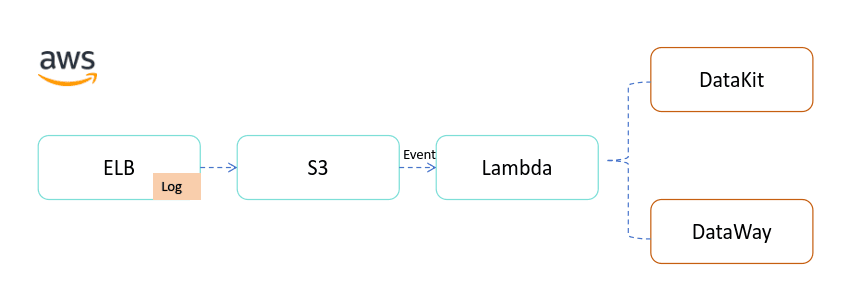

1、采集流程介绍

• ELB 开启访问日志，并存储到 S3 桶

• S3 触发 Event 调用 Lambda 函数，通过 Datait 或者 Dataway 将数据上报到观测云平台

2、ELB application 开启访问日志

• 选择对应的负载均衡器，进入详情页

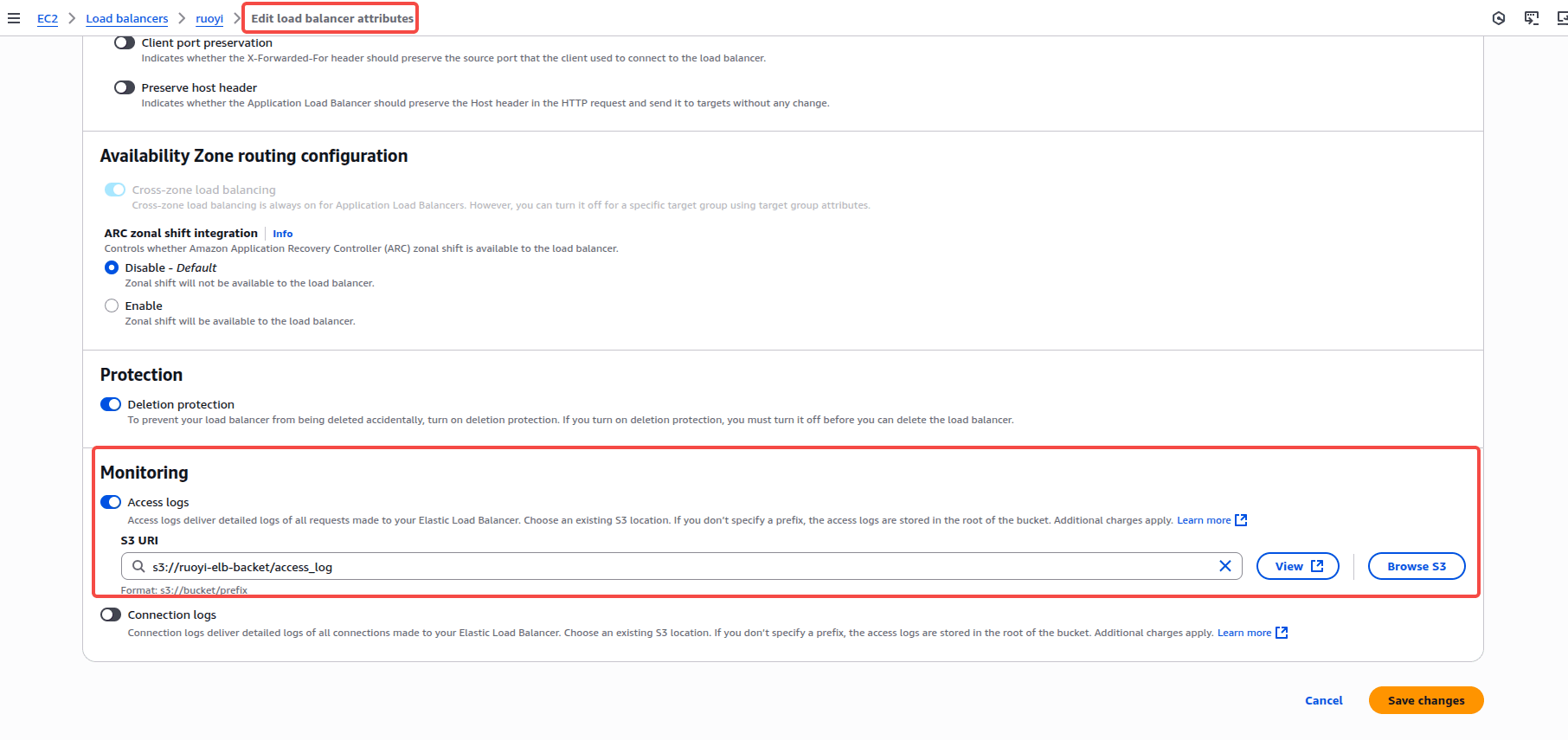

• 在详情页中，点击「操作」，然后选择「编辑负载均衡器属性」

• 在「监控」类目下开启 「访问日志」，并选择对应的 S3 桶

• 保存

3、创建 Lambda 函数

• 打开 Lamba 控制台的函数页面。

• 选择创建函数

• 选择从头开始创作

• 输入函数名称

• 设置 运行时 选项为 Python 3.10

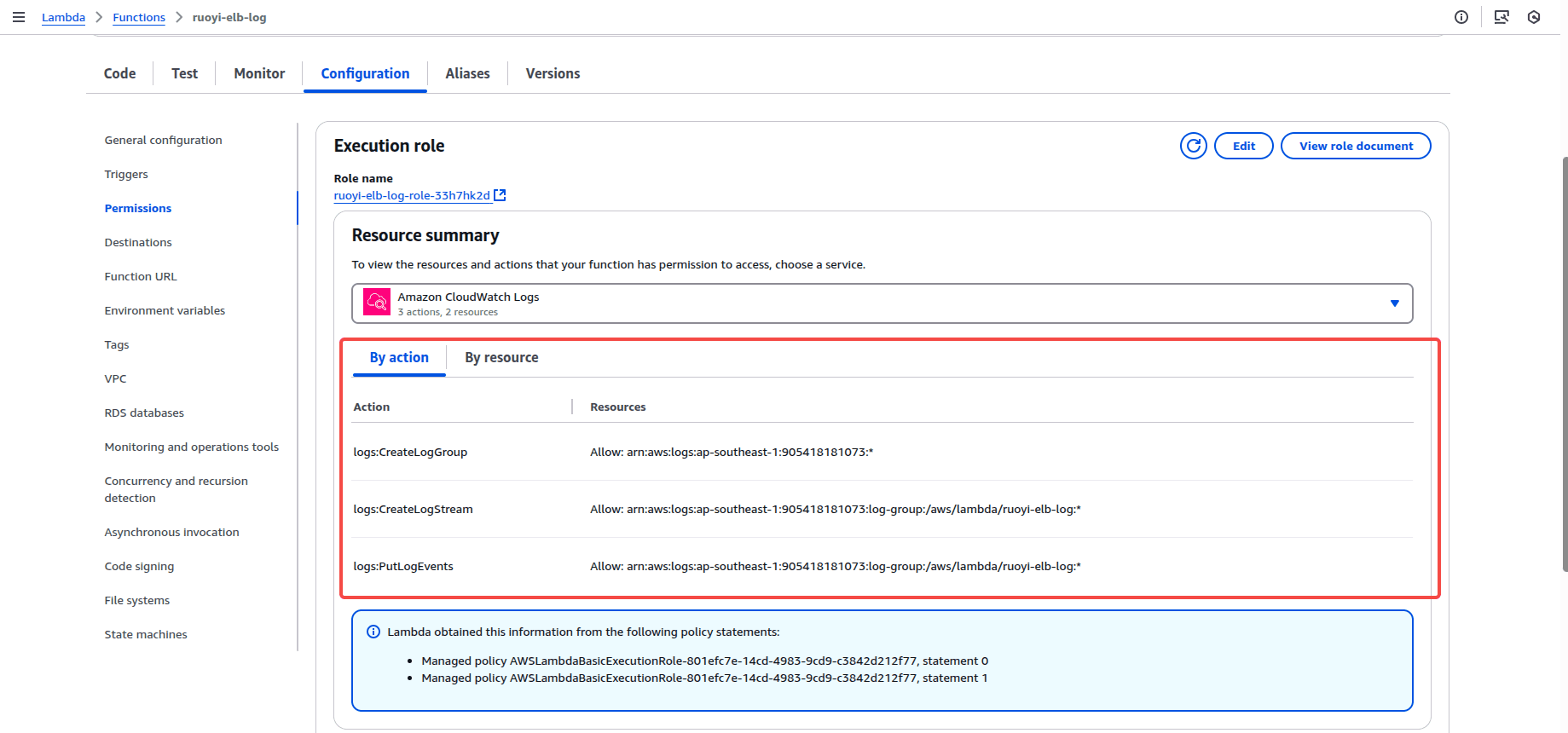

• 在 Execution Role（执行角色）中，Lambda 创建执行角色，该角色授予函数上载日志到 Amazon CloudWatchlogs 的权限。在您调用函数时，Lambda 函数担任执行角色，并使用该执行角色为 Amazon 软件开发工具包创建凭证和从事件源读取数据，lambda 权限如下:

  logs: CreateLogGroup   logs: CreateLogStream   logs: PutLogEvents   lambda: * AmazonS3ReadOnlyAccess

• 点击创建函数

• 在 GitHub 中拉取同步代码至下方代码源中将 lambda-forward.py 内容复制到 lambda-function.py 中

• 在将 lambda-function.py 相同目录下新建 setting.py、datakit.py、dataway.py 文件，并将 GitHub 中相应文件代码复制进去

• 添加环境变量

这里采用 DataWay 上报数据，以下是必要的配置：

1）GUANCE_NODE：<<< custom_key.brand_name >>>节点，上报数据源为 dataway，必选，选值范围：- default: 中国区 1（杭州）- aws: 中国区 2（宁夏）- cn4: 中国区 4（广州）- cn6: 中国区 6（香港）- us1: 美洲区 1（俄勒冈）- eu1: 欧洲区 1（法兰克福）- ap1: 亚太区 1（新加坡）- za1: 非洲区 1（南非）- id1: 印尼区 1（雅加达）

2）GUANCE_TOKEN：观测云工作空间 Token，上报数据源为 dataway

• 点击 Deploy 发布

4、配置 Lambda 触发器

• 点击添加触发器

• 设置选择一个源为 S3

• 选择需要监听的 bucket

• 选择要触发 Lambda 函数的事件 Event types

• 同意 我承认不推荐对输入和输出使用相同的 S3 bucket，并且这种配置可能导致递归调用、增加 Lambda 使用和增加成本

• 点击添加

5、访问 ELB 产生日志

访问 ELB 上的应用，ELB 将生成的日志上传到 S3，通过 Lambda 函数进行抓取并上报到观测云。

6、日志数据治理

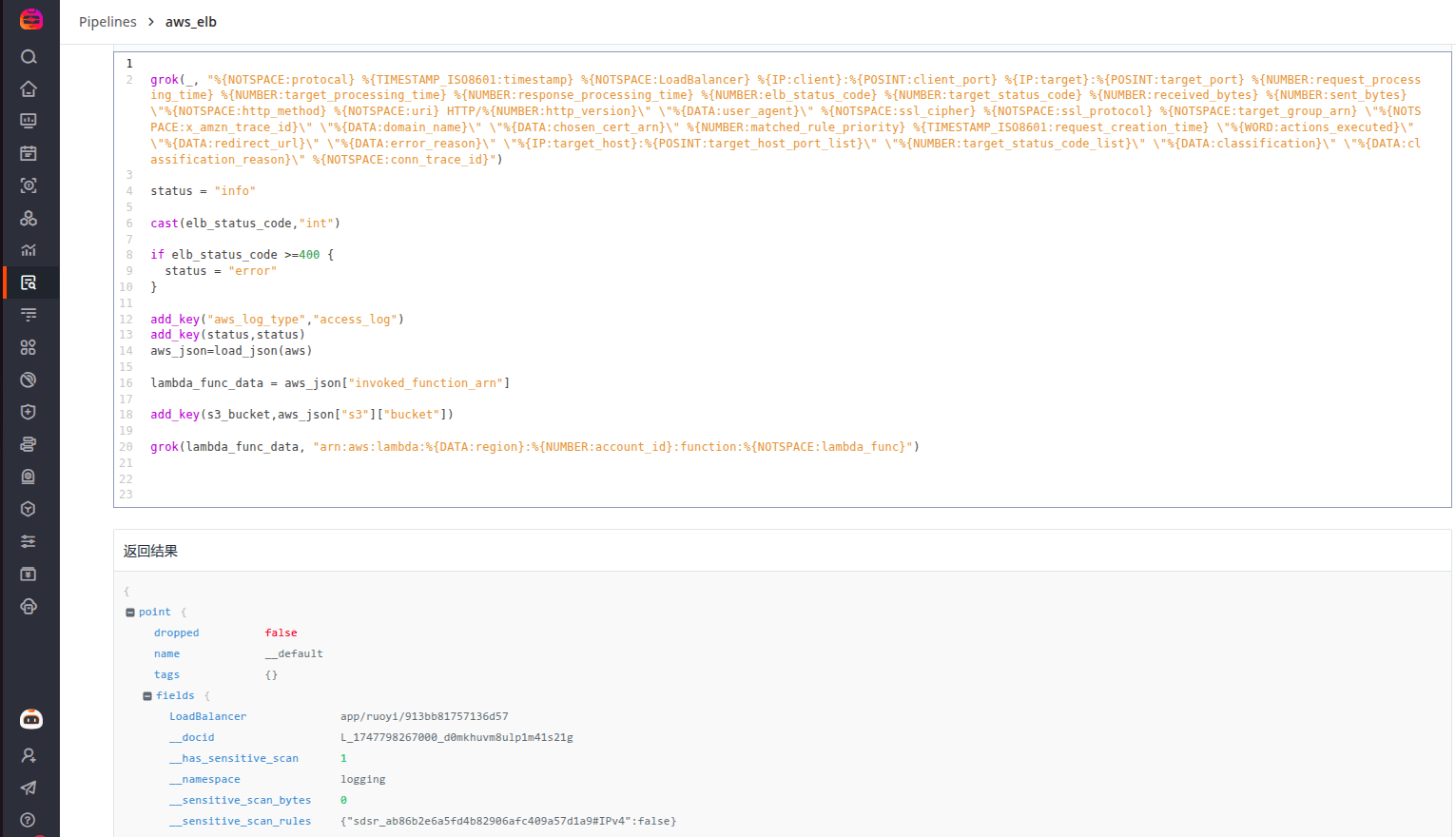

观测云支持对日志数据的提取，提取规则如下：

grok(_, "%{NOTSPACE:protocal} %{TIMESTAMP_ISO8601:timestamp} %{NOTSPACE:LoadBalancer} %{IP:client}:%{POSINT:client_port} %{IP:target}:%{POSINT:target_port} %{NUMBER:request_processing_time} %{NUMBER:target_processing_time} %{NUMBER:response_processing_time} %{NUMBER:elb_status_code} %{NUMBER:target_status_code} %{NUMBER:received_bytes} %{NUMBER:sent_bytes} \"%{NOTSPACE:http_method} %{NOTSPACE:uri} HTTP/%{NUMBER:http_version}\" \"%{DATA:user_agent}\" %{NOTSPACE:ssl_cipher} %{NOTSPACE:ssl_protocol} %{NOTSPACE:target_group_arn} \"%{NOTSPACE:x_amzn_trace_id}\" \"%{DATA:domain_name}\" \"%{DATA:chosen_cert_arn}\" %{NUMBER:matched_rule_priority} %{TIMESTAMP_ISO8601:request_creation_time} \"%{WORD:actions_executed}\" \"%{DATA:redirect_url}\" \"%{DATA:error_reason}\" \"%{IP:target_host}:%{POSINT:target_host_port_list}\" \"%{NUMBER:target_status_code_list}\" \"%{DATA:classification}\" \"%{DATA:classification_reason}\" %{NOTSPACE:conn_trace_id}")
status = "info"
cast(elb_status_code,"int")
if elb_status_code >=400 {  status = "error"}
add_key("aws_log_type","access_log")add_key(status,status)aws_json=load_json(aws)
lambda_func_data = aws_json["invoked_function_arn"]
add_key(s3_bucket,aws_json["s3"]["bucket"])
grok(lambda_func_data, "arn:aws:lambda:%{DATA:region}:%{NUMBER:account_id}:function:%{NOTSPACE:lambda_func}")

关键指标

场景视图

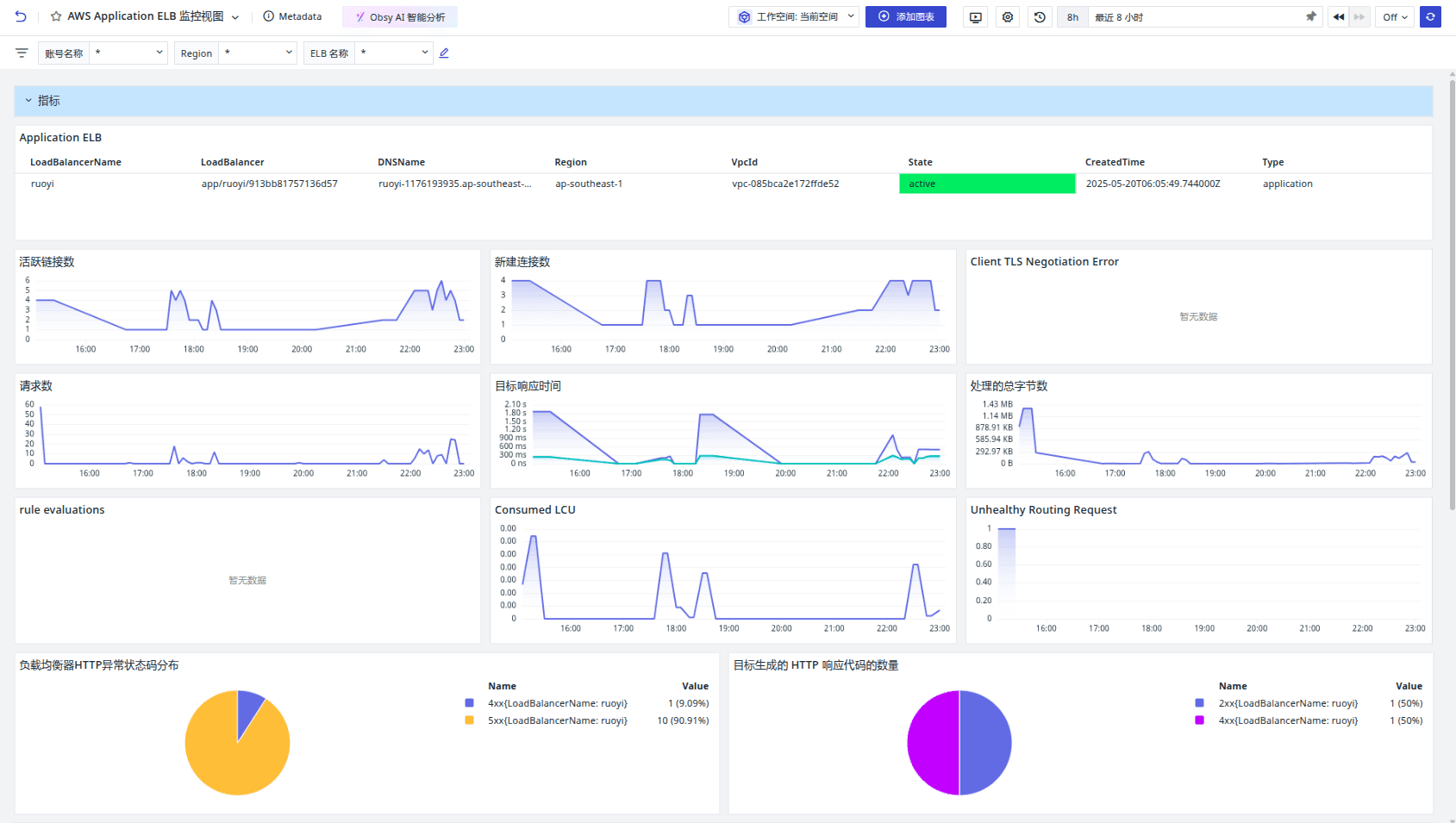

登录观测云控制台，点击「场景」 -「新建仪表板」，输入 “ELB”， 选择 “AWS Application ELB 监控视图”，点击 “确定” 即可添加视图。

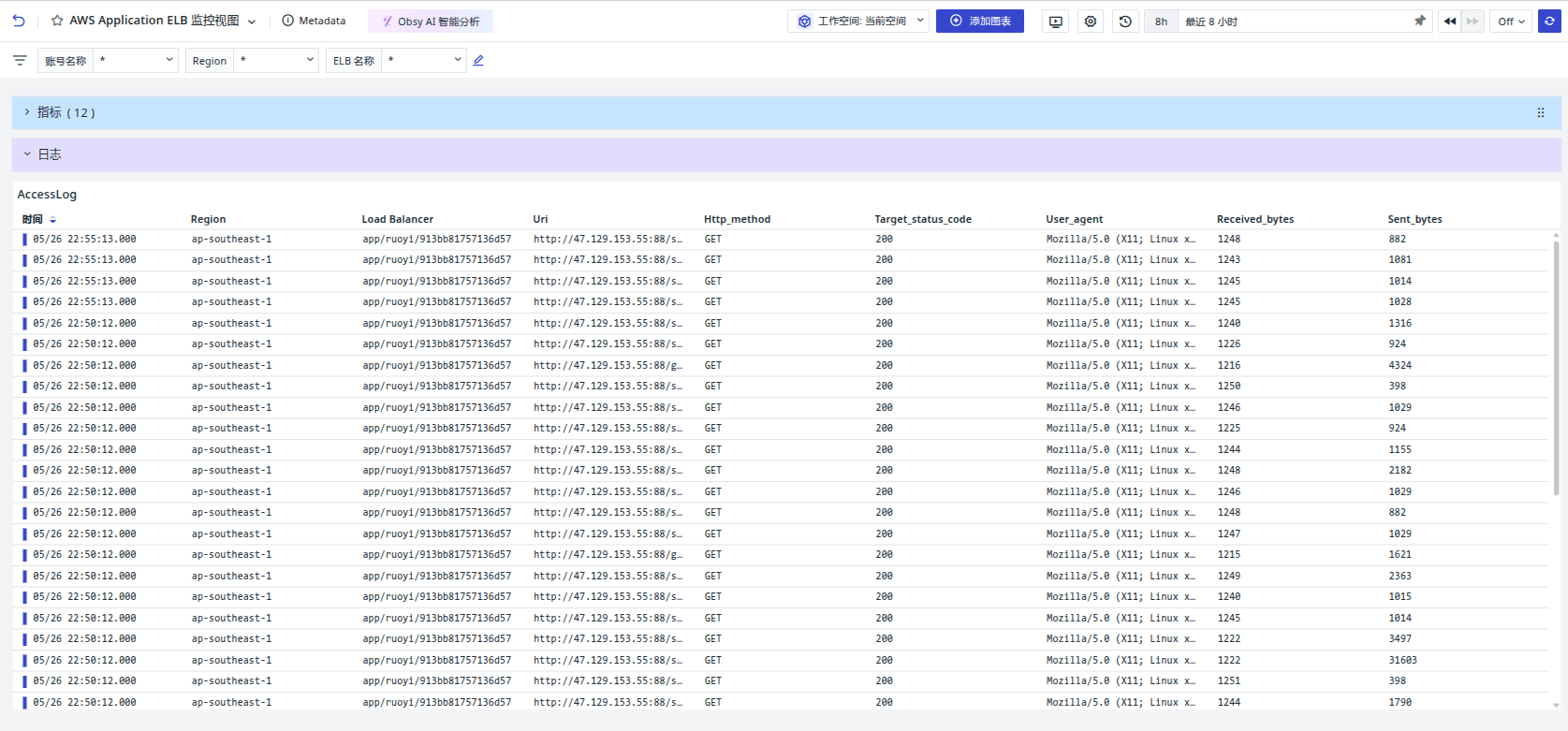

日志治理后，可以进行 table 页输出，方便查看和统计分析等。

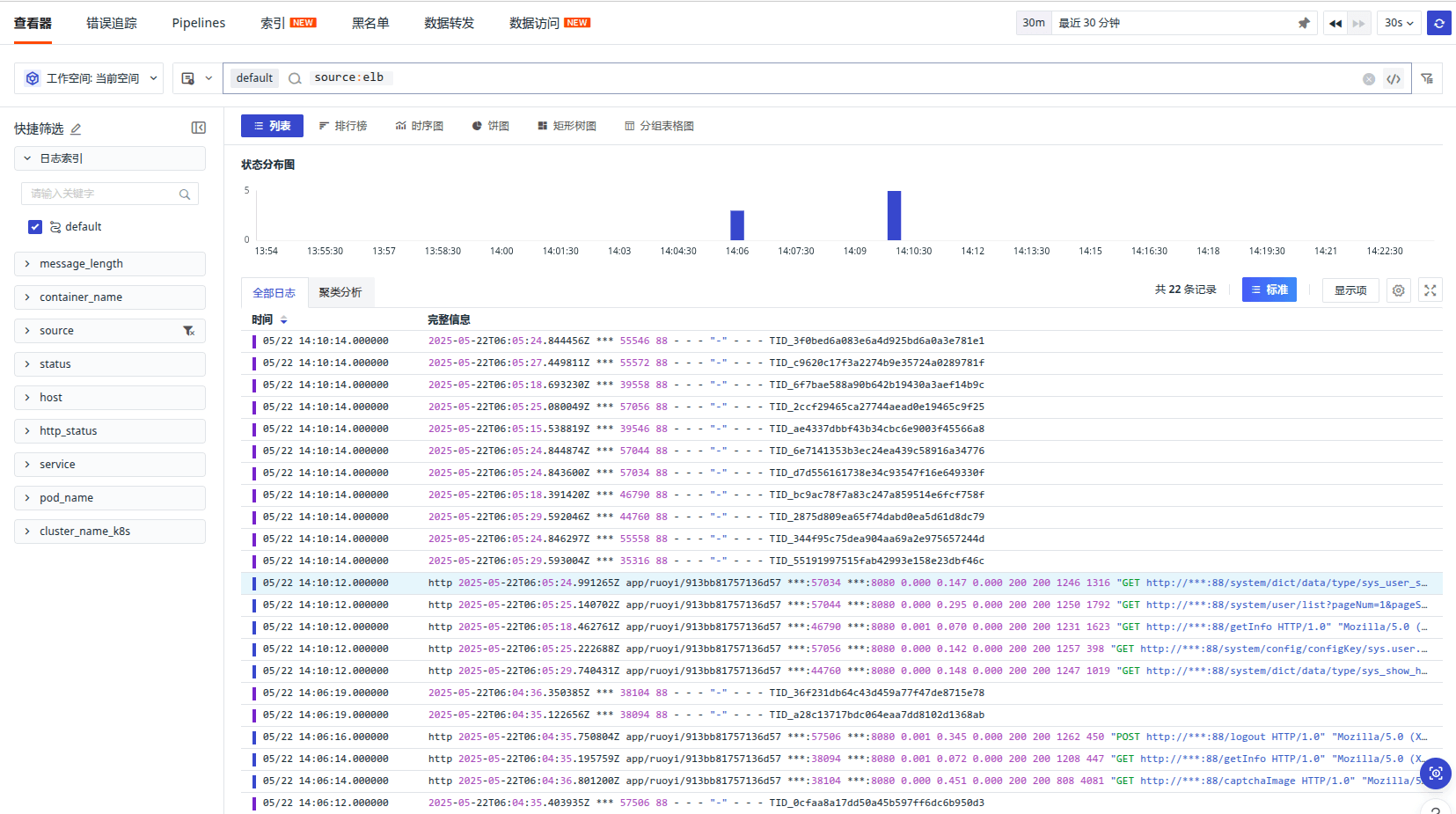

在日志查看器可以看到日志信息。

监控器（告警）

观测云内置了监控器模板，可以选择从模版创建监控器，并开启适合业务的监控器以及时通知相关成员关注问题，触发条件、频率等信息可以依据实际业务进行调整。

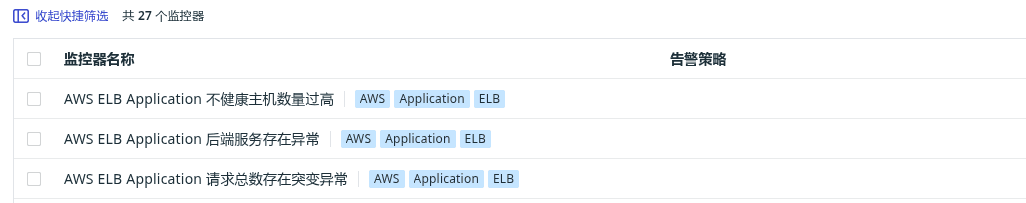

登录观测云控制台，点击「监控」 -「新建监控器」，输入 “AWS Application ELB”， 选择对应的监控器，点击 “确定” 即可添加。

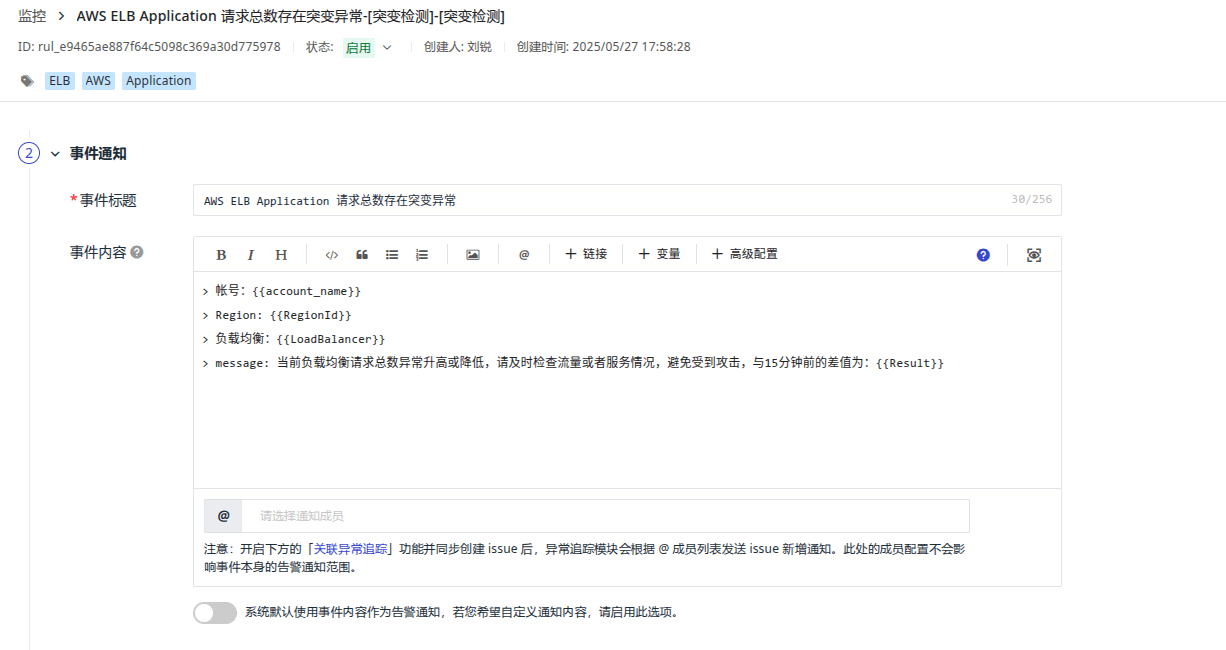

AWS ELB Application 请求总数存在突变异常

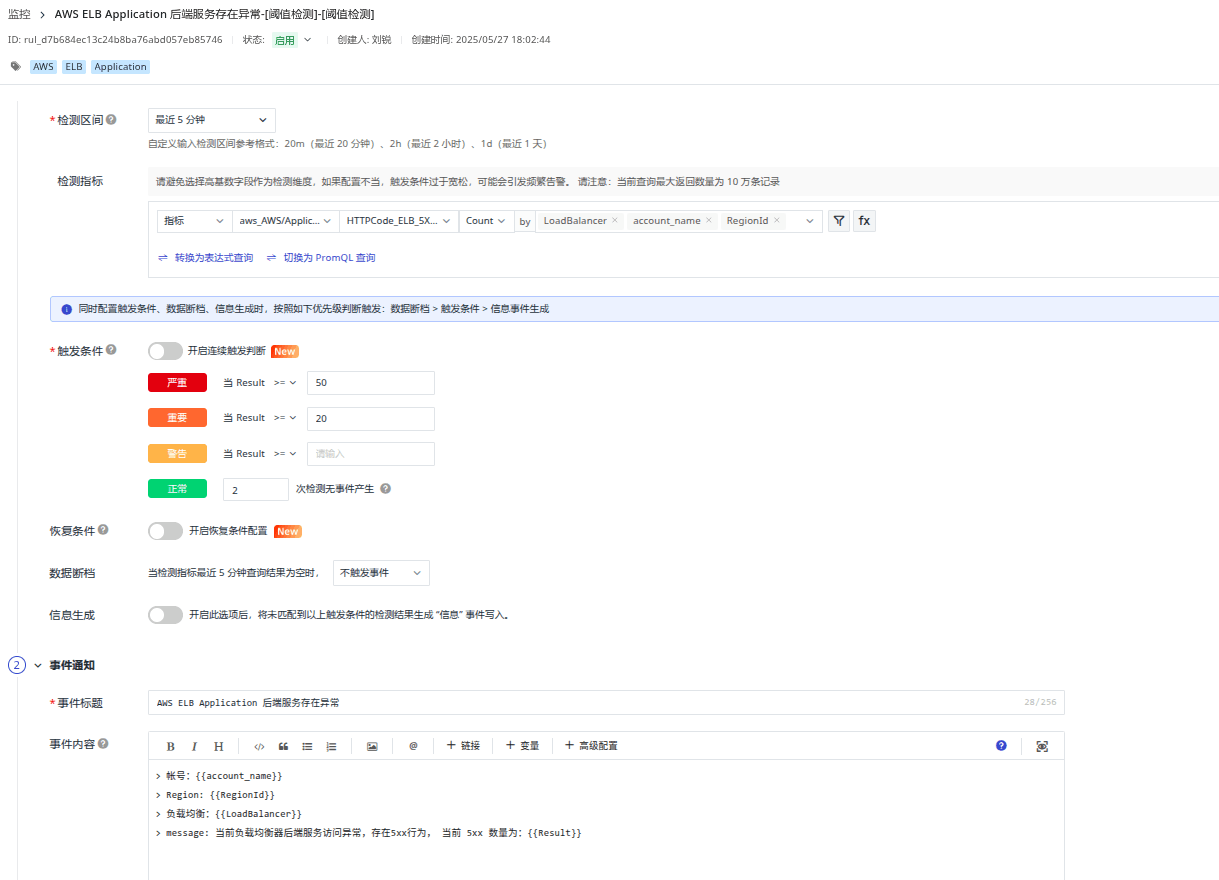

AWS ELB Application 后端服务存在异常

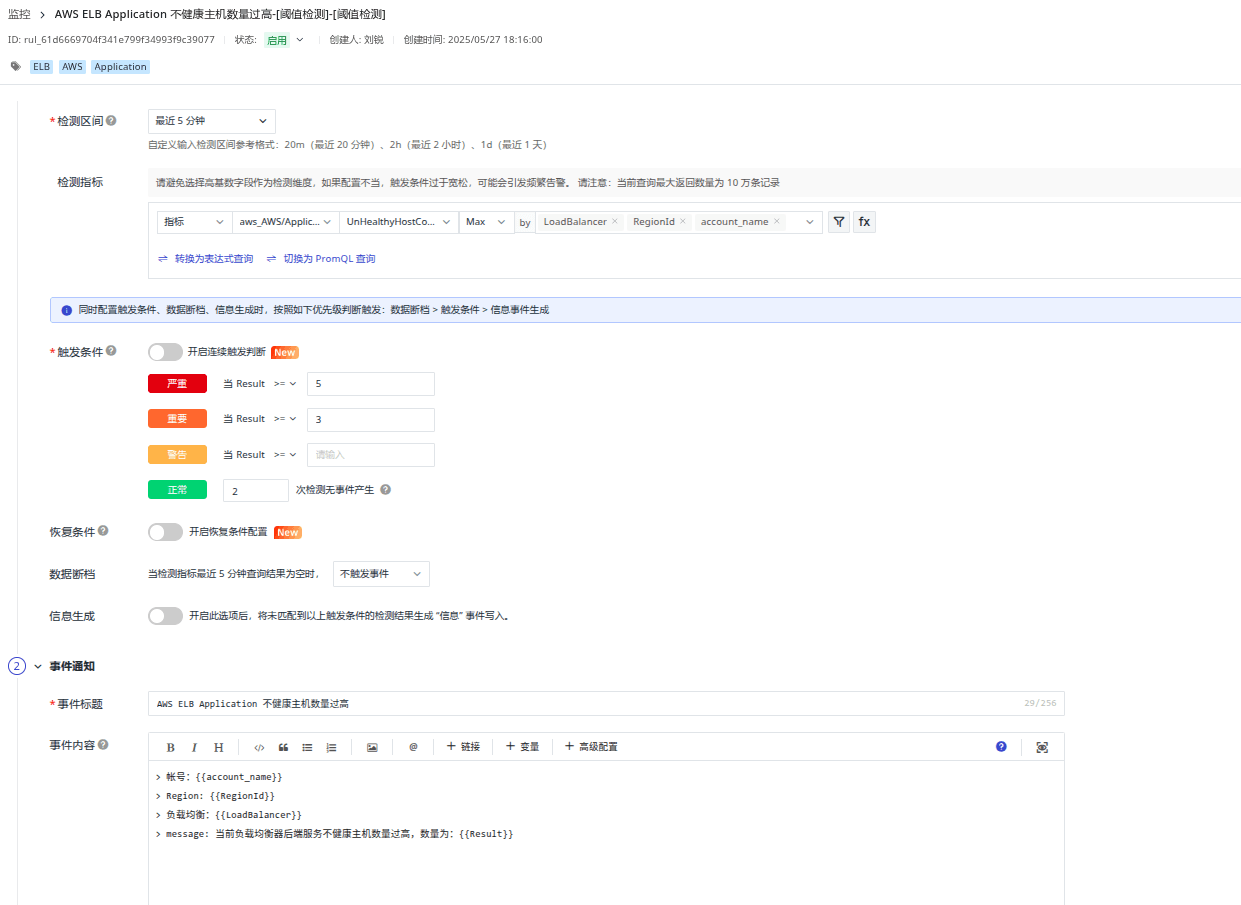

AWS ELB Application 不健康主机数量过高

总结

AWS ELB 监控至关重要，它能实时洞察负载均衡器性能，助力及时发现并解决潜在问题，保障应用高可用性和性能优化。通过观测云，可集成 AWS ELB 的监控数据，实现一站式可视化和告警。观测云支持多种数据源接入，可将 ELB 的关键指标（如健康主机数、请求计数、延迟等）实时采集并可视化展示，同时基于预设阈值触发告警，让运维人员迅速响应异常，确保业务稳定运行。
