数据分片 my-sharding 设计原理 & 开发指南

1       背景

互联网时代数据日益增长,单表已满足不了数据存储,当前涌现很多 nosql,newsql 数据存储,但目前系统设计概念基于关系数据库,nosql,newsql 不能很好适应,基于关系数据库的数据分片显然是目前比较好的解决方案

组件基于 sharding-jdbc 3.1.0,针对 sharding-jdbc 使用上痛点和缺失在源码级别解决和增强,附有使用指南设计

2       核心概念

2.1     逻辑表

水平拆分的数据库/表的相同逻辑和数据结构表的总称。例:订单数据根据主键尾数拆分为 10 张表,分别是 t_order_0 到 t_order_9,他们的逻辑表名为 t_order。

2.2     真实表

在分片的数据库中真实存在的物理表。即上个示例中的 t_order_0 到 t_order_9。

2.3     绑定表

指分片规则一致的主表和子表。例如:t_order 表和 t_order_item 表,均按照 order_id 分片,则此两张表互为绑定表关系。绑定表之间的多表关联查询不会出现笛卡尔积关联,关联查询效率将大大提升。

2.4     逻辑库/真实库

与逻辑表/真实表类似,同时真实库配置连接参数,也是连接数据源

3       架构设计

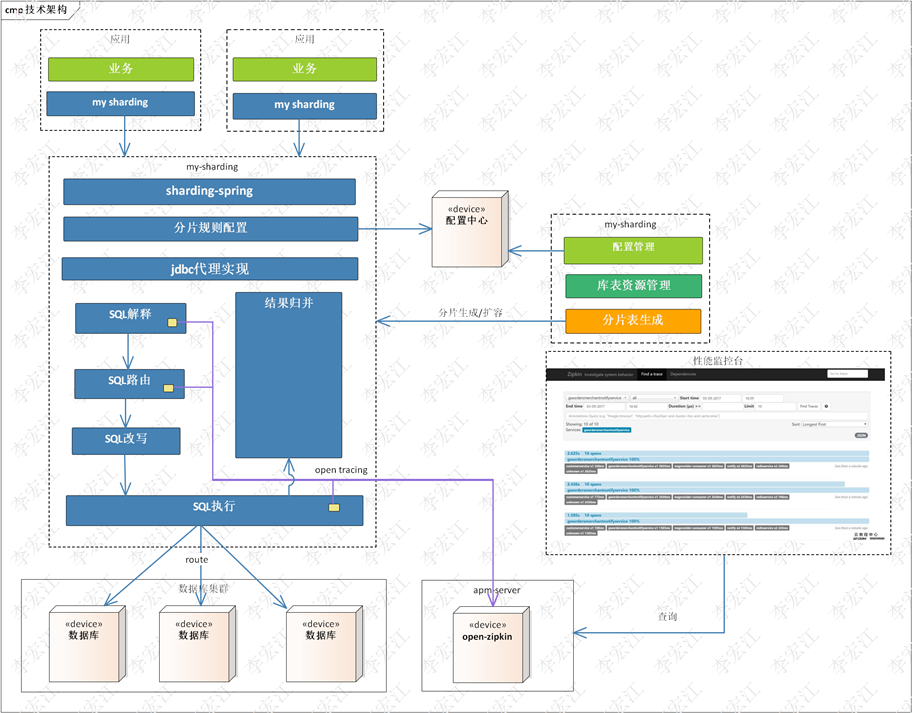

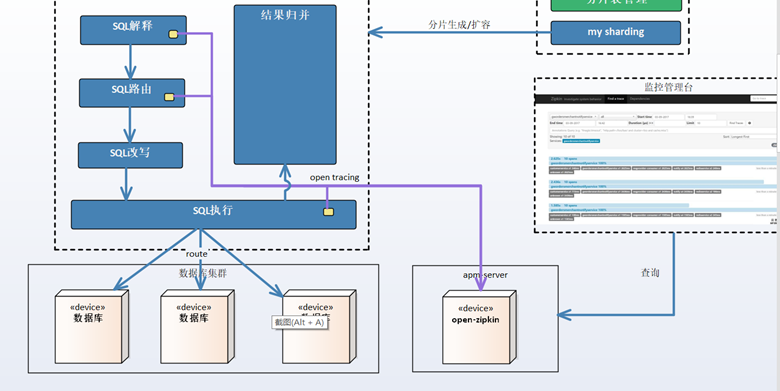

sharding-spring my-sharding 的 spring boot starter,接管 sharding-jdbc 启动,构建库表资源模型,初始化自有的分片策略框架,按 sharding-jdbc 要求初始化库表列表,即 data nodes;构建分片数据源

jdbc 代理 sharding-jdbc 自身实现一套 jdbc 代理,嵌入分库分表的逻辑,无缝地接入持久层

sql 解释/sql 路由/sql 改写/sql 执行/结果归并 sharding-jdbc 分片的核心功能模块

apm 埋点 手动埋探针,采集 ql 解释/sql 执行执行性能

my-sharding  sharding-jdbc 扩展和改造

3.1     shardsphere

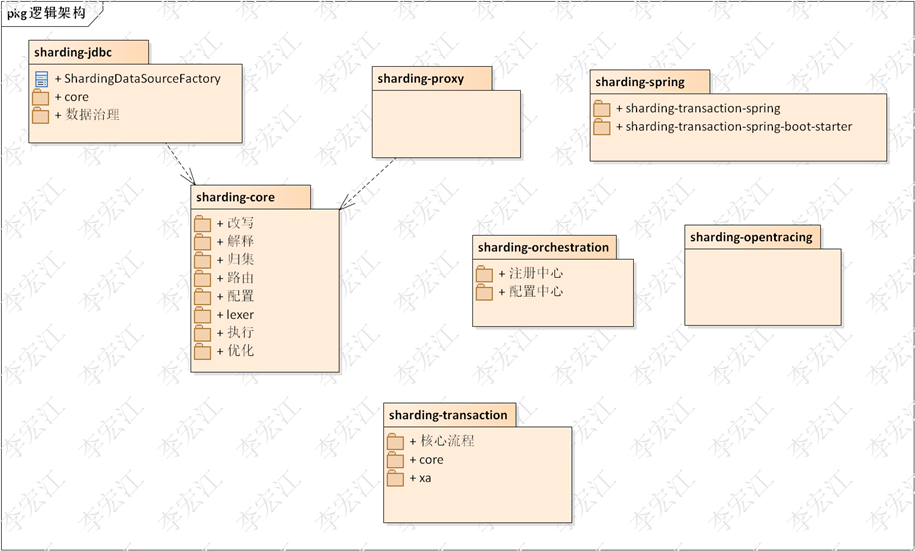

下图展现 shardingsphere 整体模块



sharding-jdbc/sharding-proxy sharding-sphere 呈现的两个产品,sharding-jdbc 轻量级分片组件,内部实现一套 jdbc 标准组件,嵌入分库分表逻辑;sharding-proxy 数据库代理,实现数据库的交互协议

sharding-core sql 改写,解释,执行等数据分片的核心功能,sharding-jdbc/sharding-prox 代理壳不一样,共用分片的核心逻辑

sharding-orchetration 分片治理,包括注册中心,配置中心,支持 zookeeper 分布式配置及配置变更

sharding-transaction 分片事务模块,支持 xa,v4.0 支持 base 事务,集成 seata

sharding-opentracing 原生支持 opentracing 0.30.0,my-sharding 重写代码,支持 0.31.0,至此新的链路跟踪平台,如 zipkin server 5.x

sharding-spring 包括分片的 starter,事务 starter,由于 my-sharding 自有的 spring boot starter,只使用事务 starter

*shardingsphere 规划还有一款产品,sharding-sidecar,称为数据库网格,规划中,还没实现

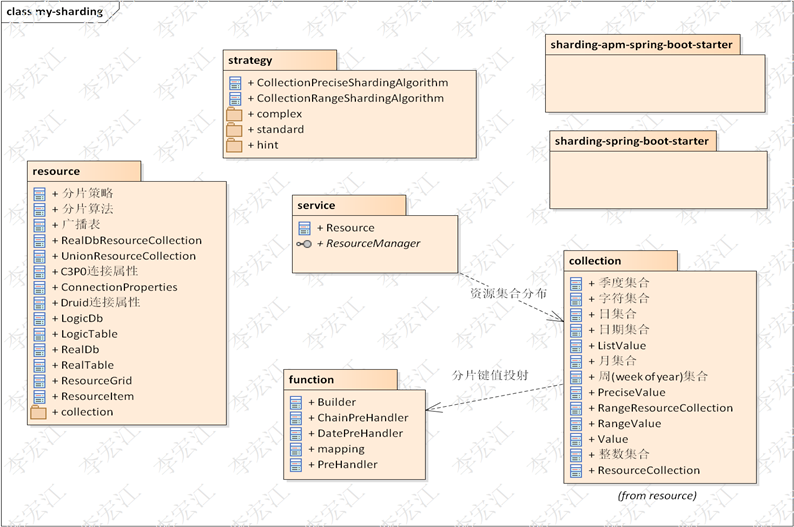

3.2     my-sharding


service 资源服务,库表资源管理 api,表的生成和扩充

resource 库表资源模型

strategy 分片策略/算法

function y=f(x), 投射函数,分片键值(x)投射到库/表(y)集合,包括预处理,如,取整,字符串截取,日期截取;投射,取模,=,表达式

springboot starter/springboot starter apm

3.2.1 问题

Ø  原生提供的 inline 表达式的分片算法,不支持日期,字符等复杂分片算法, 需要自行扩展

Ø  sql 不兼容,哪怕是肉眼看到是路由到一个库,主要是解释器问题

Ø  opentracing 版本 0.30,不兼容主流版本的链路服务,如 zipkin 5.x

3.2.2     解决方案

1.   库表资源建模, 从而掌握库表控制权,分库分表实质库表资源分配,是算法框架的核心,也是在 shardingsphere 解释不了 sql,绕过 sharding-jdbc 自行生成物理 sql 的关键

2.   集合映射分片算法框架

Ø  sharding-jdbc 自身只实现 inline 表达式的 hash 分片算法,不能满足实际需要,因此开发了基于集合分布分片算法框架,支持不同维度的分片算法

Ø  数据分片抽象成数学概念,就是某个数值或者范围值(即)分片主键值)与特定集合(真实表名称)的映射 f(x)->y, x 为分片键值,y 真实表集合

这里要求真实表命名:逻辑表名称{后缀},其中‘后缀‘是集合元素值

Ø  库表资源集合分布类型:

>整数集合,例如,userId 取模,年龄范围

>日期集合,年,月,周,日,时等

>字符集合,如,“a~z”,“A~Z”

>离散点集合,没有顺序数值集合

>并集合,不连续同类型的集合的并

示例:2 个数据库,存放 6 个月数据,采用分片算法,按月分库,按日分表

考虑到数据分布不均匀,按经验,146 月分到一个库,235 月分到另一个库

库资源集合,采用离散点集合,[1,4,6], [2,3,5];

表资源集合,采用日集合并集,{[1.1~1.31]&[4.1~4.30]&[6.1~6.30]},{[2.1~1.28]&[3.1~3.31]&[5.1~5.31]}

3.2.2.1          库表资源模型

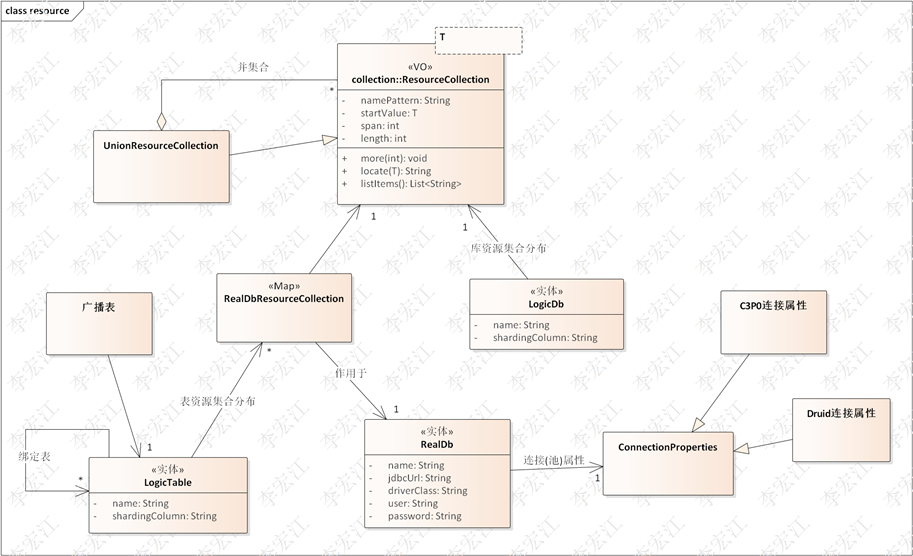

库表资源模型


3.2.2.1.1 库表集合模型

库表资源看成连续的集合,分库分表就是根据 sql 分片键值,映射到具体库和表元素,已实现整形,字符,日期等集合类型和映射



3.2.2.2          定位真实表时序

分片路由计算变成,数值定位到哪个集合里(使用并集的情况下)的哪个元素的计算

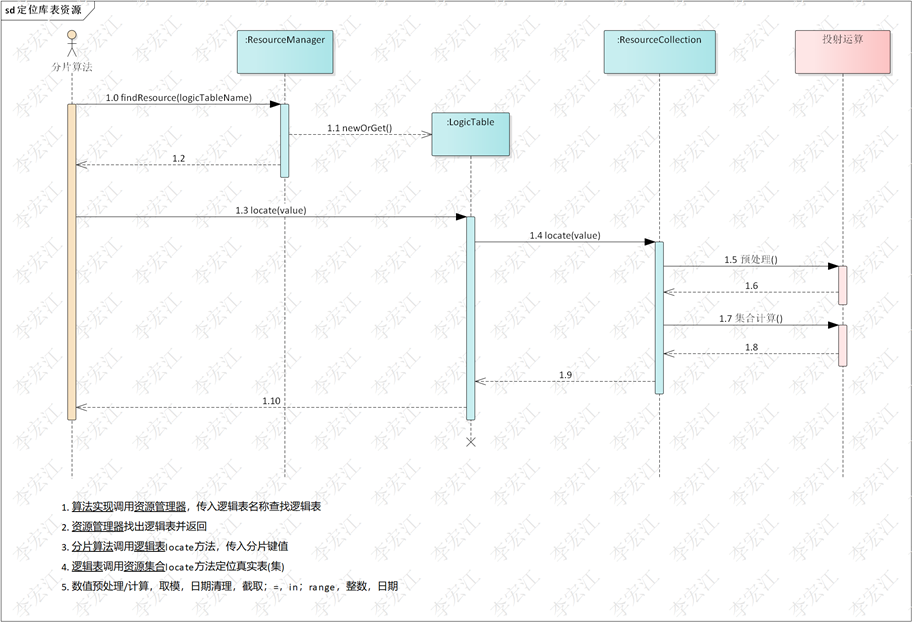

1). 分片算法调用资源管理器,传入逻辑表名称查找逻辑表

2). 资源管理器找出逻辑表并返回

3). 分片算法调用逻辑表 locate 方法,传入分片键值

4). 逻辑表调用资源集合 locate 方法定位真实表 (集)

5). 数值预处理和值定位计算,预处理:  取模,日期截取;计算:  =,in;range

3.2.2.3          性能监控 apm

apm 应用性能监控,发现性能瓶颈,持续改进

手动埋点,分别在 sql 解释,sql 执行埋点,监控其性能


apm 监控台示例

1.      执行概览

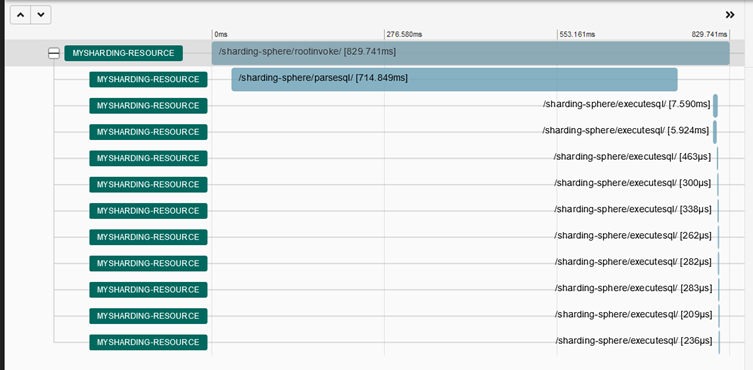

开始(rootInvoke)à分析(parsesql)à执行(executesql),下面示例不带分片键条件的 select sql,全域扫描,sql 路由到所有的库/表执行


2.      分析阶段

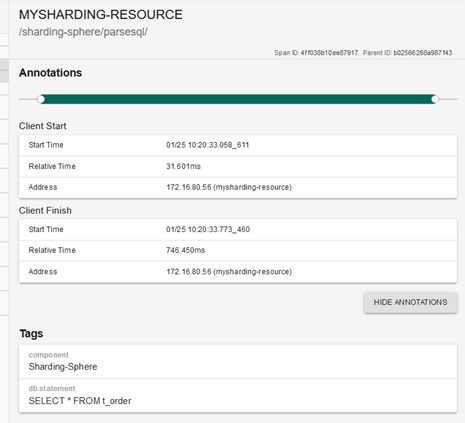

执行时间,包括自定义标签,逻辑 sql

3.      执行阶段

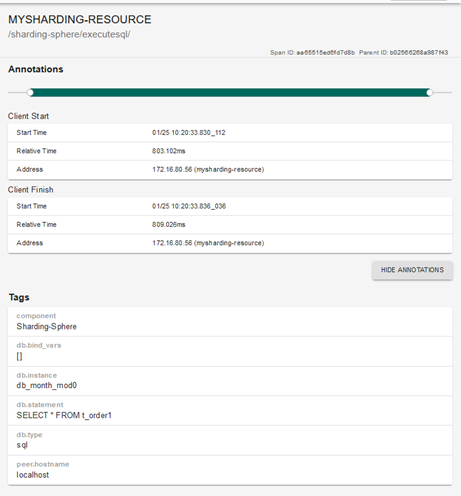

实际执行 sql,实际路由到哪个库,哪个表

3.3     代码下载(收费)

mysharding 修改了 shardingsphere 分片策略源码,为了不混淆原生,修改 jar 包名字,包结构没变

https://download.csdn.net/download/szlhj/77817675

测试包括,整形/日/月/字符的数据分片场景,例如,按店铺 id 取模分库+按月分表等,并接入 opentracing,apm 监

3.4     开发指南

3.4.1     分片设计

分库分表成败 90%+在于分片设计,分片设计 99%的关键在于表分析,分析表之间的关系,sql,选择分片键,

分片键的选择,总会有利于一些 sql,而另一些 sql 因分片不能在单库执行,需要拆分,或使用搜索引擎

3.4.2     分片配置

分片配置使用 xml,配置分绑定表,逻辑库,真实库,逻辑表,每部分可以拆开,避免文件过大,编辑阅读困难, 以后扩展到 yml,继而支持 nacos,zookeeper,apollo 等常用的配置中心

示例:

  参考 sharding-sphere/my-sharding/my-sharding-resouce-xml 工程

3.4.3     创建分片库

分片框架没有提供 api 直接创建分片库,需手动创建

3.4.4     创建分片表

  组件提供工具自动创建分片表,如下图:




框架提供工具类,  my-sharding-tools-gentable.jar, 生成分片表

命令行 java -jar my-sharding-tools-gentable.jar gentable [ddl]

其中,ddl 是创建表(逻辑表)ddl

3.4.5     系统改造

数据分片后,系统需相应的改造,以适应分片要求

3.4.5.1     分离分片/非分片表

3.4.5.1.1 多数据源配置

分片后,非分片使用原有数据源;分片表使用分片框架创建的代理数据源

3.4.5.1.2 服务和 dao

服务和 dao 分离到不同的文件夹,方便扫描,事务切入

3.4.5.2          sql 拆分

分片后,分片键选择,导致除了绑定表外,其他 join 需要跨库,需要拆分 sql 分段执行,合并结果,或者使用搜索引擎,宽表查询

3.4.5.3          手动计算和执行真实 sql

sharding-sphere 有限度支持 sql,例如,3.1.0 不支持 distinct

但有些情况,sql 有分片健作为条件,肉眼可见 sql 路由到单库,s 是可以执行的

例如,

select distinct

t1.partno, t1.uoi

from #{shardingTable}  t1

where t1.parent_id = #{parentId}

假设 t1 以 parentId 分片,而 parentId 是查询条件,sql 最终路由到单库

my-sharding 管理着库表资源,分片算法和数据源,可以轻松地手动计算出实际 sql,

1)     ResourceCollection 的 locate 方法,传入分片键值,获得真实库真实表

2)     替换逻辑 sql 的逻辑表,活动实际 sql

3)     真实库获得真实数据源,执行实际 sql

3.4.6     分布式事务

xa/base

版本 3.x 只支持 xa,有 atomikos 实现

版本 4+,增加 base 支持,集成 seata 实现;xa 增加多种实现

分布式事务 3 个场景:

1.      非分表/分表的事务 不支持

2.      多分片表 支持

2.1    广播表

2.2    其他

对于 2.2 应尽量避免,相比分片前本地事务,xa/base 吞吐率/性能都会大幅下降;base 最终一直,业务需要识别是否合适

对于 2.1 广播比表,例如,数据字典,xa 是合适方案,时间容忍度高,需要严格保障一致性

3.4.7     搜索引擎

    数据分片后,一些数据跨库,需要拆分执行,也可以使用搜索引擎,完整的放到搜索引擎索引,数据查找在搜索引擎进行,同时数据变更使用数据同步,同步到搜索引擎

参考《搜索引擎 onesearch 设计与实现.docx》



规划

1)      支持 yml 分片配置,进而支持 nacos,apollo 等配置中心

2)      完善 function 模块

3)      升级到 shardingsphere 5
