CST 热仿真 CHT 求解器 -- 水冷

之前介绍过 CHT 仿真散热片，也介绍过散热片上方加风扇，这期我们统统换成水冷系统。

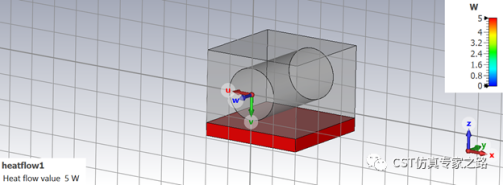

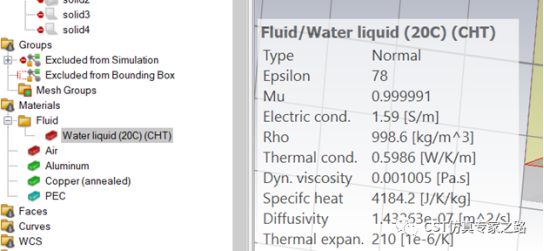

热源还是 5W，热源上方添加铜块，再画个圆柱当水管。材料库中将水流材料调出：

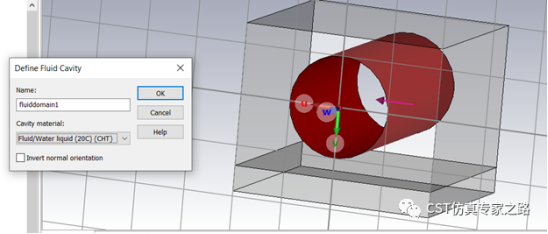

水冷仿真需要定义水流腔体，选择圆柱内面，材料为水流，箭头指向流体。

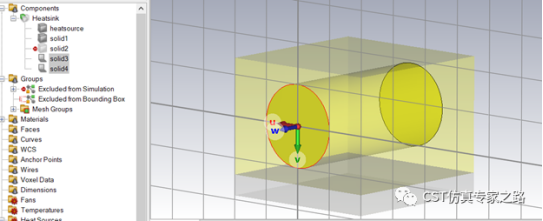

圆柱不在仿真内，但仿真要保留两侧的二维平面，这样才能形成腔体，也方便定义水流。

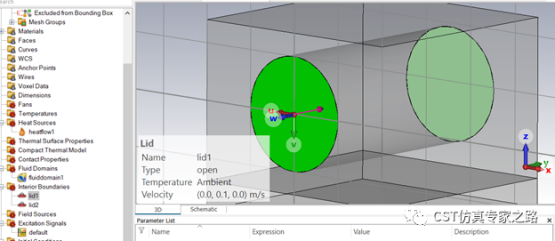

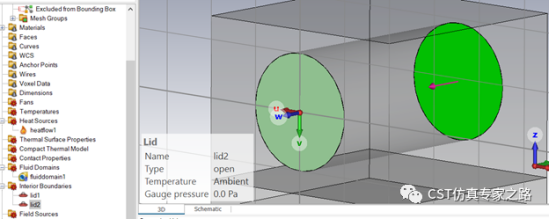

水流和空气都是流体，为了区分，需要定义“盖子“（lid）。一边是入水口，流速 0.1m/s，一边是出水口，无速度定义，而是压强仪表。

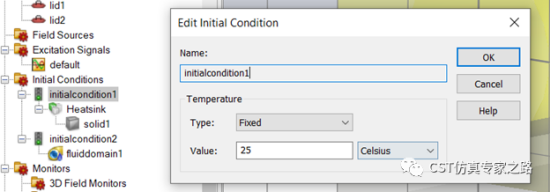

可添加初始温度，比如 25 度，高于环境的 20 度。

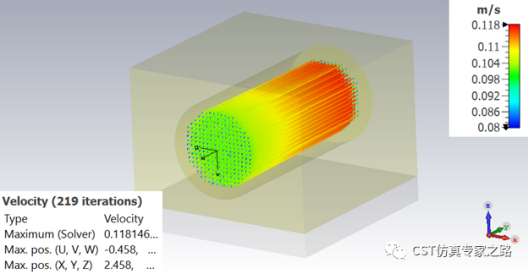

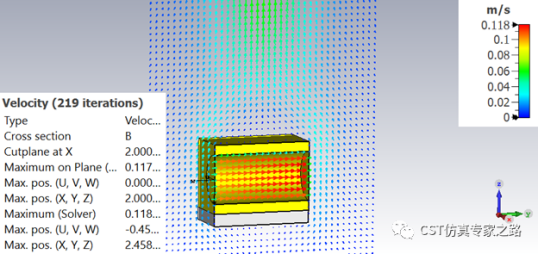

CHT 仿真结束，查看速度流向，合理合法。

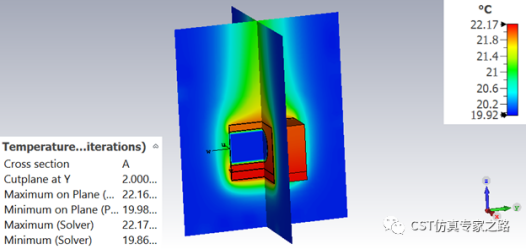

温度分布，降温效果一流：

小结：

1.    水冷仿真是 CHT 的功能，属于基础的流体仿真。需要水管腔体，Lid 分开水和空气，并定义流速。

2.    节约用水
