CAD 中图纸上测量的尺寸与实际不符是怎么回事？

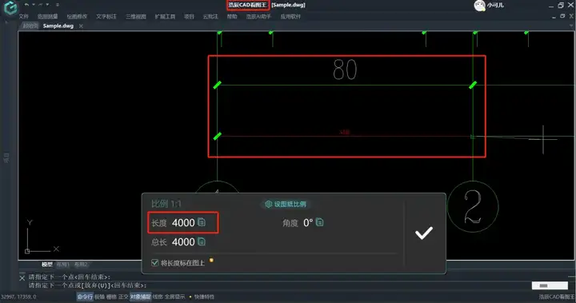

用 CAD 看图王在图纸上测量的尺寸和实际的不相符，这是怎么回事呢？今天我们一起来看看！如下图所示，图纸上一条长为 80 的线段，测量出来显示的长度为 4000。

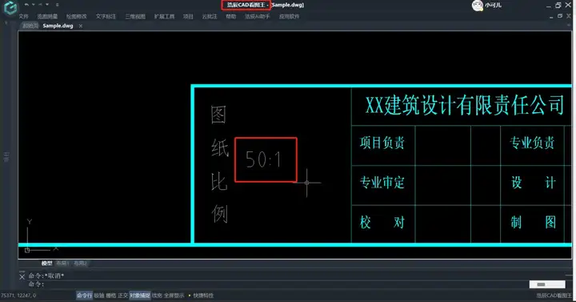

遇到这种情况，我们先来看看图纸的比例，下图中，我们看到图纸的比例是 50:1，显然，这并非是一个常见的比例，因此在测量中会出现问题。

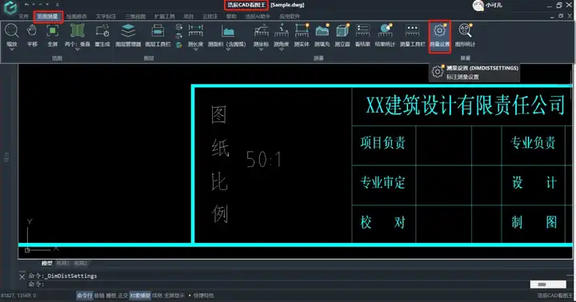

知道了图纸比例，接下来在览图测量菜单栏点击测量设置。

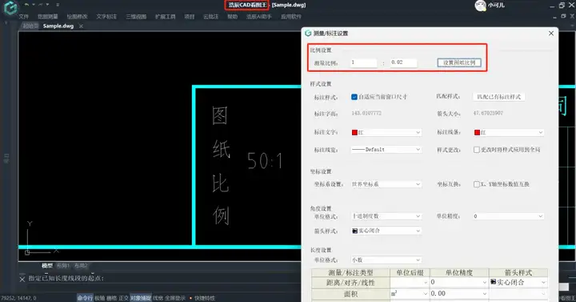

在调出来的测量设置对话框中将测量比例设置成 50:1 或者 1:0.02。

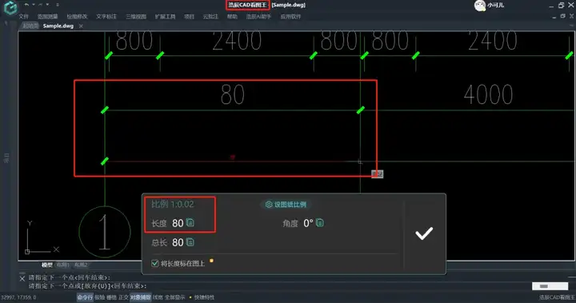

接下来测量的时候，结果就是 80 了。

浩辰 CAD 看图王中关于比例设置，还有更多的使用方法，比如可以根据测量长度和期望长度来自动设置比例等等，小伙伴们赶紧来试试吧！
