章节内容

上节我们完成了如下的内容：

Flink CEP 核心组件
CEP 的应用场景
CEP 的优势

超时事件提取

当一个模式通过 within 关键字定义了检测窗口时间时，部分事件序列可能因为超过窗口长度而被丢弃，为了能够处理这些超时的部分匹配，select 和 flatSelectAPI 调用允许制定超时处理程序。

FlinkCEP 开发流程详解

1. 数据源转换

从数据源(Kafka、文件、Socket 等)获取原始数据流
将数据转换为 DataStream：

  DataStream<Event> inputStream = env.addSource(source)      .map(record -> new Event(record));

复制代码

常见数据源处理：
Kafka 数据源：使用 FlinkKafkaConsumer
文件数据源：使用 readTextFile/readFile 方法

2. 模式定义与模式流创建

定义事件模式(Pattern)：

  Pattern<Event, ?> pattern = Pattern.<Event>begin("start")      .where(new SimpleCondition<Event>() {          @Override          public boolean filter(Event event) {              return event.getType().equals("login");          }      })      .next("middle")      .within(Time.seconds(10));

复制代码

将 DataStream 与 Pattern 组合：

  PatternStream<Event> patternStream = CEP.pattern(inputStream.keyBy(Event::getUserId), pattern);

复制代码

3. 模式流处理

使用 Select/Process 算子处理匹配事件：

  DataStream<Alert> alerts = patternStream.process(      new PatternProcessFunction<Event, Alert>() {          @Override          public void processMatch(              Map<String, List<Event>> match,              Context ctx,              Collector<Alert> out) {              out.collect(new Alert(match));          }      });

复制代码

处理方式选择：
select()：简单提取匹配数据
process()：复杂处理匹配数据
flatSelect()：一对多处理

4. 结果输出

结果数据流处理：

  alerts.map(alert -> alert.toString())

复制代码

输出到目标库：

  alerts.addSink(new SinkFunction<Alert>() {      @Override      public void invoke(Alert value, Context context) {          // 写入数据库/消息队列等      }  });

复制代码

常见输出目标：
Kafka：使用 FlinkKafkaProducer
数据库：使用 JDBCSink
文件系统：使用 StreamingFileSink

应用场景示例

风险控制：检测连续登录失败
运维监控：识别异常日志序列
物联网：设备状态异常检测
金融交易：可疑交易模式识别

SELECT 方法：

SingleOutputStreamOperator<PayEvent> result =    patternStream.select(orderTimeoutOutput, new PatternTimeoutFunction<PayEvent, PayEvent>() {    @Override    public PayEvent timeout(Map<String, List<PayEvent>> map, long l) throws Exception {        return map.get("begin").get(0);    }}, new PatternSelectFunction<PayEvent, PayEvent>() {    @Override    public PayEvent select(Map<String, List<PayEvent>> map) throws Exception {        return map.get("pay").get(0);    }});

复制代码

对检测到的序列模式序列应用选择函数，对于每个模式序列，调用提供的 PatternSelectFunction，模式选择函数只能产生一个结果元素。对超时的部分模式序列应用超时函数，对于每个部分模式序列，调用提供的 PatternTimeoutFunction，模式超时函数只能产生一个结果元素。你可以在使用相同 OutputTag 进行 Select 操作 SingleOutputStreamOperator 上获得 SingleOutputStreamOperator 生成的超时数据流。

非确定有限自动机

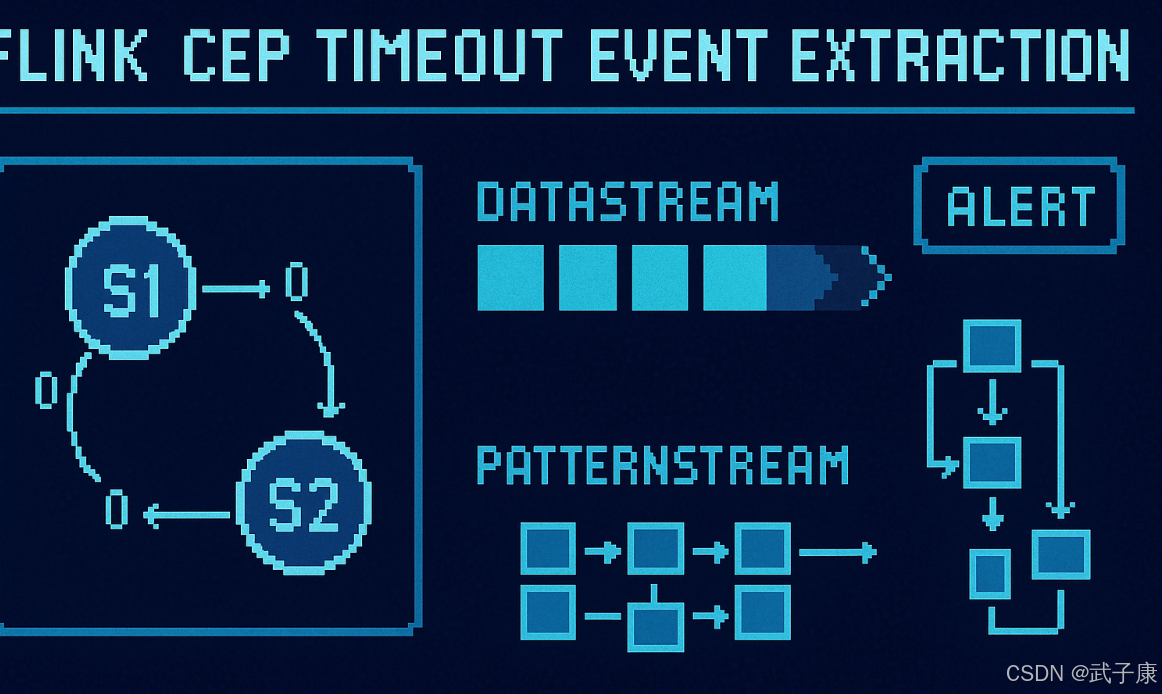

FlinkCEP 在运行时会将用户的逻辑转换为这样一个 NFA Graph（NFA 对象）所以有限状态机的工作过程，就是从开始状态，根据不同的输入，自动进行转换的过程。

上图中的状态机的功能，是检测二进制数是否含有偶数个 0。从图上可以看出，输入只有 1 和 0 两种。从 S1 状态开始，只有输入 0 才会转换到 S2 状态，同样 S2 状态下只有输入 0 才会转换到 S1。所以，二进制输入完毕，如果满足最终状态，也就是最后停在 S1 状态，那么输入的二进制数就含有偶数个 0。

CEP 开发流程

FlinkCEP 开发流程：

DataSource 中数据转换为 DataStream、Watermark、keyby
定义 Pattern，并将 DataStream 和 Pattern 组合转换为 PatternStream
PatternStream 经过 select、process 等算子转换为 DataStream
再次转换为 DataStream 经过处理后，Sink 到目标库

添加依赖

<dependency>    <groupId>org.apache.flink</groupId>    <artifactId>flink-cep_2.12</artifactId>    <version>${flink.version}</version></dependency>

复制代码

案例 1：恶意登录检测

找出 5 秒内，连续登录失败的账号以下是数据：

new CepLoginBean(1L, "fail", 1597905234000L),new CepLoginBean(1L, "success", 1597905235000L),new CepLoginBean(2L, "fail", 1597905236000L),new CepLoginBean(2L, "fail", 1597905237000L),new CepLoginBean(2L, "fail", 1597905238000L),new CepLoginBean(3L, "fail", 1597905239000L),new CepLoginBean(3L, "success", 1597905240000L)

复制代码

整体思路

获取到数据
在数据源上做 Watermark
在 Watermark 上根据 ID 分组 keyBy
做出模式 Pattern
在数据流上进行模式匹配
提取匹配成功的数据

编写代码

package icu.wzk;/** * Flink CEP 登录失败检测示例 *  * 功能说明： * 该示例模拟了用户登录事件流，利用 Flink CEP 检测“同一用户在 5 秒内连续两次登录失败”的情况。 *  * 核心步骤： * 1. 构造模拟数据流 * 2. 设置事件时间（EventTime）与水位线（Watermark） * 3. 定义 CEP 模式（Pattern） * 4. 应用模式并处理匹配结果 */public class FlinkCepLoginTest {
    public static void main(String[] args) throws Exception {
        // 1️⃣ 创建执行环境        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        // 设置时间语义为事件时间（EventTime）        env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
        // 并行度设置为 1，方便观察控制台输出        env.setParallelism(1);
        // 2️⃣ 模拟输入数据流（用户登录事件）        DataStreamSource<CepLoginBean> data = env.fromElements(                new CepLoginBean(1L, "fail", 1597905234000L),                new CepLoginBean(1L, "success", 1597905235000L),                new CepLoginBean(2L, "fail", 1597905236000L),                new CepLoginBean(2L, "fail", 1597905237000L),                new CepLoginBean(2L, "fail", 1597905238000L),                new CepLoginBean(3L, "fail", 1597905239000L),                new CepLoginBean(3L, "success", 1597905240000L)        );
        // 3️⃣ 为数据流分配时间戳与水位线        SingleOutputStreamOperator<CepLoginBean> watermarks = data                .assignTimestampsAndWatermarks(                        new WatermarkStrategy<CepLoginBean>() {
                            @Override                            public WatermarkGenerator<CepLoginBean> createWatermarkGenerator(WatermarkGeneratorSupplier.Context context) {                                return new WatermarkGenerator<CepLoginBean>() {
                                    // 当前已观察到的最大事件时间戳                                    long maxTimestamp = Long.MAX_VALUE;
                                    // 最大允许乱序时间（即事件允许延迟 500ms 到达）                                    long maxOutOfOrderness = 500L;
                                    @Override                                    public void onEvent(CepLoginBean event, long eventTimestamp, WatermarkOutput output) {                                        // 更新当前最大时间戳                                        maxTimestamp = Math.max(maxTimestamp, event.getTimestamp());                                    }
                                    @Override                                    public void onPeriodicEmit(WatermarkOutput output) {                                        // 周期性发送水位线：当前最大时间戳 - 乱序时间                                        output.emitWatermark(new Watermark(maxTimestamp - maxOutOfOrderness));                                    }                                };                            }                        }.withTimestampAssigner((element, recordTimestamp) -> element.getTimestamp())                );
        // 4️⃣ 按用户 ID 分组（KeyBy）        KeyedStream<CepLoginBean, Long> keyed = watermarks                .keyBy(new KeySelector<CepLoginBean, Long>() {                    @Override                    public Long getKey(CepLoginBean value) {                        return value.getUserId();                    }                });
        // 5️⃣ 定义 CEP 模式：连续两次失败且间隔不超过 5 秒        Pattern<CepLoginBean, CepLoginBean> pattern = Pattern                .<CepLoginBean>begin("start")                .where(new IterativeCondition<CepLoginBean>() {                    @Override                    public boolean filter(CepLoginBean cepLoginBean, Context<CepLoginBean> context) {                        // 第一个事件：登录失败                        return cepLoginBean.getOperation().equals("fail");                    }                })                .next("next")                .where(new IterativeCondition<CepLoginBean>() {                    @Override                    public boolean filter(CepLoginBean cepLoginBean, Context<CepLoginBean> context) {                        // 第二个事件：同样是登录失败                        return cepLoginBean.getOperation().equals("fail");                    }                })                // 限定两次失败必须发生在 5 秒内                .within(Time.seconds(5));
        // 6️⃣ 将模式应用到 keyed 流        PatternStream<CepLoginBean> patternStream = CEP.pattern(keyed, pattern);
        // 7️⃣ 处理匹配到的事件（输出报警或进一步操作）        SingleOutputStreamOperator<CepLoginBean> process = patternStream                .process(new PatternProcessFunction<CepLoginBean, CepLoginBean>() {                    @Override                    public void processMatch(Map<String, List<CepLoginBean>> map, Context context, Collector<CepLoginBean> collector) {                        System.out.println("map: " + map);                        // 获取第一个“fail”事件并输出                        List<CepLoginBean> start = map.get("start");                        collector.collect(start.get(0));                    }                });
        // 8️⃣ 打印匹配结果        process.print();
        // 9️⃣ 启动作业        env.execute("FlinkCepLoginTest");    }}
/** * 自定义登录事件数据类 * 包含用户ID、操作类型、时间戳等字段 */class CepLoginBean {
    private Long userId;      // 用户ID    private String operation; // 操作类型（如 "fail", "success"）    private Long timestamp;   // 事件时间（毫秒）
    public CepLoginBean(Long userId, String operation, Long timestamp) {        this.userId = userId;        this.operation = operation;        this.timestamp = timestamp;    }
    public Long getUserId() {        return userId;    }
    public void setUserId(Long userId) {        this.userId = userId;    }
    public String getOperation() {        return operation;    }
    public void setOperation(String operation) {        this.operation = operation;    }
    public Long getTimestamp() {        return timestamp;    }
    public void setTimestamp(Long timestamp) {        this.timestamp = timestamp;    }
    @Override    public String toString() {        return "CepLoginBean{" +                "userId=" + userId +                ", operation='" + operation + '\'' +                ", timestamp=" + timestamp +                '}';    }}

复制代码

运行结果

可以看到程序输出：

map: {start=[CepLoginBean{userId=2, operation='fail', timestamp=1597905236000}], next=[CepLoginBean{userId=2, operation='fail', timestamp=1597905237000}]}...
Process finished with exit code 0

复制代码

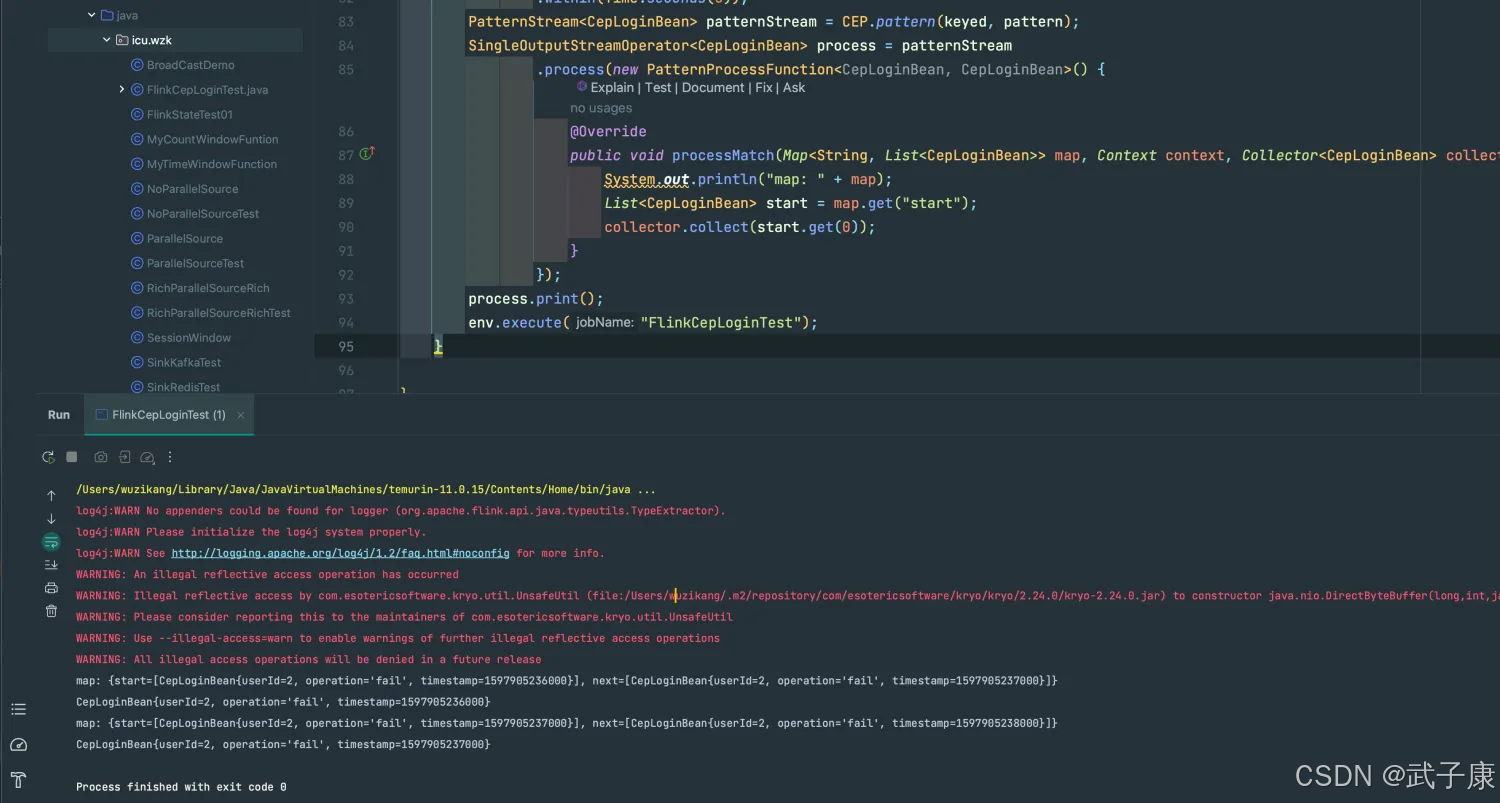

运行截图如下所示：
