【TcaplusDB君】腾讯云数据库TcaplusDB存储引擎的优势

数据库存储引擎是数据库底层软件组织,数据库管理系统(DBMS)通过数据引擎,对数据进行创建、查询、修改和删除的操作。不同的存储引擎提供不同的存储机制、索引技巧、锁定水平等功能,使用不同的存储引擎,还可以获得数据库特定的功能。


作为数据库的支撑底盘,一个成熟的存储引擎必须要考虑各个方面,包括数据读写的效率,包括如何成本最低风险最小地运作,而 TcaplusDB 在考虑了以上这些因素后,结合我们是一个键值型数据库的特点,我们选择了腾讯完全自研的 TXHDB 存储引擎来落地 TcaplusDB 的数据。下面介绍一下 TXHDB 存储引擎的格式和优势所在。

存储引擎格式

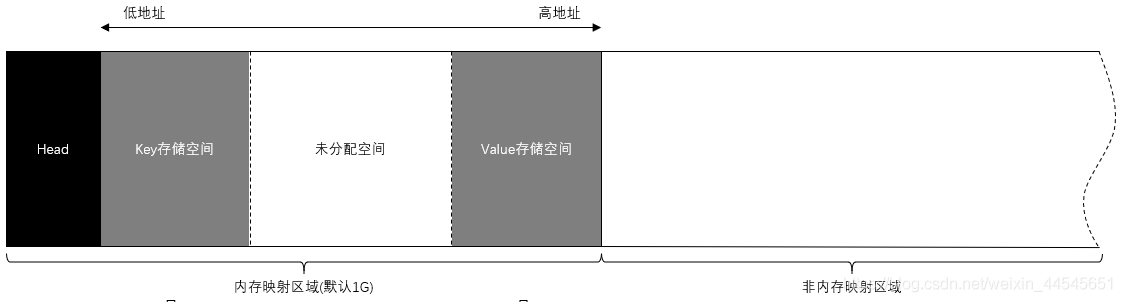

TcaplusDB 的数据文件大致可以分为 3 个区,头部区、内存映射区和文件访问区,见下图。其中内存映射区和文件访问区是用于存放真实数据的。



其中:


  • 头部区,用于存放元数据、统计数据、Hash 桶、空闲块链表头,扩展数据等信息。

  • 内存映射区,这部分空间会在数据文件加载时,通过 mmap 的方式映射到内存地址空间中,使用读写内存的方式读写该区域,间接地达到缓存在内存中的效果。该区域位于数据文件的前部,默认大小为 1G。

  • 文件访问区,紧接着内存映射区后面就是所谓的文件访问区,该区域的数据读写通过普通的文件读写接口进行。

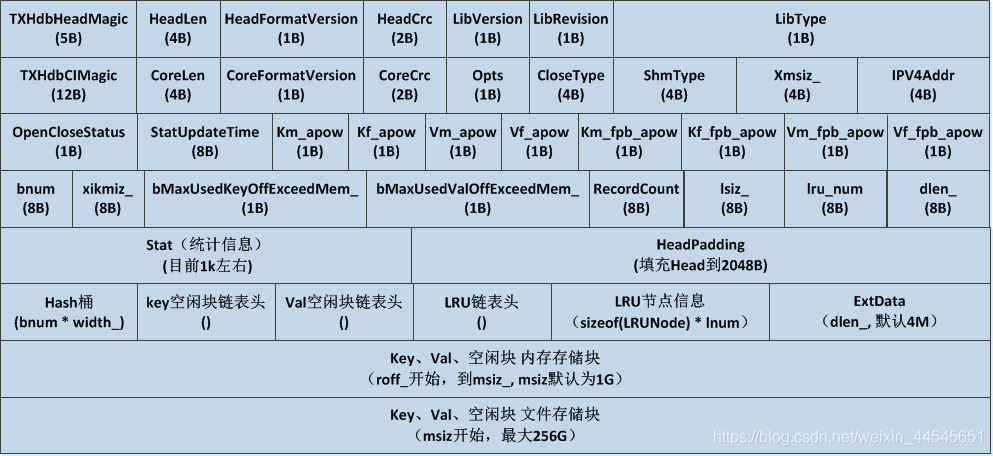

更详细的格式内容如下:



整个文件分为头部控制信息区和数据区域;


数据文件打开时,从文件最开始建立文件映射对象,对于写操作,至少将控制头部区域放入内存映射范围;


Key-value 数据记录通过 hash 表进行组织,hash 冲突解决策略有二叉平衡树和线性链两种,通过引擎文件创建时通过参数可以决定使用哪种冲突解决策略;二叉树平衡树通过对 key 计算另外一个 hash 值(称为二次 hash)建立;


数据在 mmap 区域外时,对数据的访问通过基于文件起始位置的偏移,使用 pread/pwrite 来访问。


头部控制区域分为以下几个部分:


  1. 基本控制信息区:包含 magic、版本信息、文件类型、记录对齐参数、空闲块参数、压缩属性、桶数、记录数、文件大小、首条记录位置、桶信息、空闲块信息等。

  2. Hash 桶信息区:存储 hash 每个桶首条记录的存储偏移;

  3. 内存空闲链表头:此文件中处于 mmap 区域范围内的空闲数据块链表表头;

  4. 文件空闲块表头:mmap 区域外空闲数据块链表的表头;

  5. LRU 信息区域:跟踪 mmap 区域数据记录访问情况的 LRU 链;

  6. 扩展区域:对 txhdb 透明存储区域,tcapsvr 通过此区域存储数据表描述信息;

空闲块管理

数据记录的大小不一,数据记录在存储过程中,大小改变或删除会导致文件中出现一些空闲块,为减少大小不一空闲块的整理利用的开销。TXHDB 采用块空间来存储数据记录,块空间通过一个 apow 的参数设定其对齐方式,即通过 apow 定义数据块的最少大小;整个存储块由按照最小对齐单元进行逐层线性增长的块数组组成,数据块的级数通过 fpow 参数决定,如果 apow 为 8,fpow 为 10,则空闲数据块起示意图如下:



实际数据 key 或 value 通过某一级别的一个或多个空闲块来存储,空闲块分配原则:


  • 优先使用内存空闲块,然后使用文件块

  • 基于内存优先使用连续块,然后使用离散块

  • 基于文件只能使用连续块


如果记录均为小记录,那么整个文件可能会存在过多的离散记录,可以通过数据搬迁整理的方式定期对数据做整理。

Key Value 分离

基于 HASH 表存储数据记录,每个数据的读写都必须访问数据的 Key,TXHDB 采用 Key-value 分离的思路,优化数据检索效率,具体如下:


将 Key 和 Value 分离存储,分别存储到 Key 结点和 Value 结点,Hash 值映射到 Key 结点,Key 结点再映射到 Value 结点。Key 结点优先存储在内存中,Value 结点有可能存储在内存中也有可能存储在磁盘中。

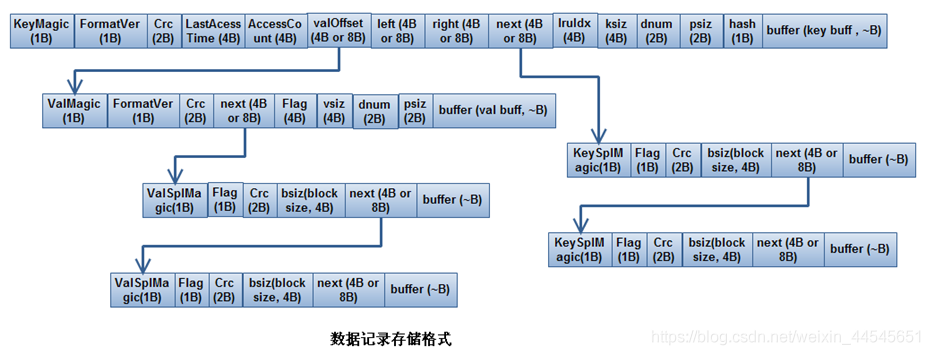

具体说明如下:


  • 一条记录的 key,可能有多个块组成, 一个 Head 块, 多个 split 块,每一个块中记录下一个块的 offset. 同时 key head 块中记录的有 value 头块的 offset。

  • 一条记录的 val, 也可能有多个块组成, 一个 head 块, 多个 spl 块,val 的 offset,记录再 key 的 head 中。

  • 通过将 key 的 offset 记录在 hash 桶中, 冲突的记录,offset 记录在 keyHead 的 left 和 right 中以实现链表或二叉树。

  • 线上业务通常 width_等于 32,即 4B。 则 keyHead 默认最小块为 64B(apow 的取值最小为 6,2**6=64B), 其中引擎自有信息需要占用 32B – 33B, 业务可用为 31B 到 32B, 业务据此可设计更有效的 key,使 key 占用的块尽可能少。

多级 LRU 链 进行数据热度管理

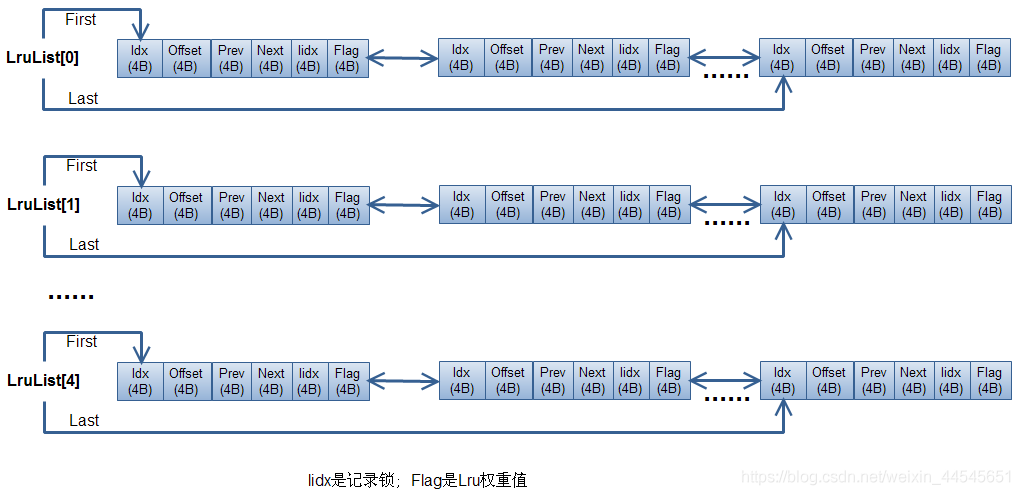

为记录数据的访问热点,对 mmap 区域内的数据建立多级 LRU 链来跟踪,LRU 链的级数通过参数可以定制,采用多级 LRU 而非一级 LRU 链主要是淘汰时除考虑最近访问时间外,还评估最近访问次数。



  • 多级 LRU,综合考虑最近访问时间和访问次数

  • 读写访问时增加访问计数,定位扫描时减访问次数

  • 优先淘汰访问次数为 1 的 LRU 链中的记录

  • 换出条件:剩余内存低于一定阀值

  • 换入条件:剩余内存高于一定阀值

最后

我们已经了解了 TcaplusDB 个分布式的 NoSql 数据库搜素引擎的基本结构,后续我们将揭开更多 TcaplusDB 设计的特殊奥秘。
