CST 软件 2023 版新功能介绍 1：EMI 接收机仿真
本期开始将陆续介绍 CST2023 版本新功能。这次我们正式介绍一下 EMI 接收机仿真：EMI 接收机是 EMC 仿真中非常重要的一个功能，CST 自带的 EMI 接收机可以完美地模拟 CE、RE 等测量过程，根据不同测试频段选择合适的 RBW，并且支持 PK、AV、QP 等不同的检波方式。
接下来给大家演示软件使用的过程。

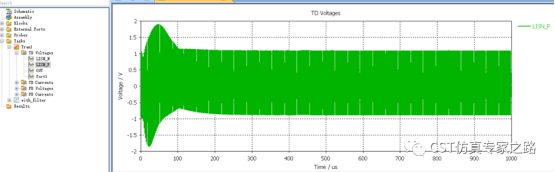

1、首先进行 DCDC 开关电源场路协同仿真，得到 LISN_P 的时域电压信号。此处略掉仿真的详细过程。

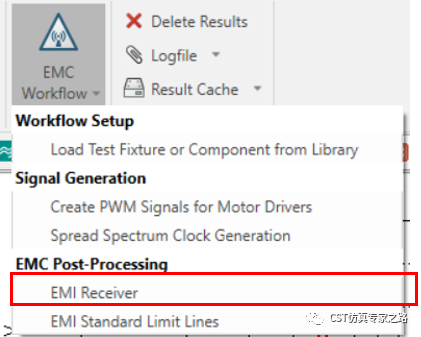

2、从 EMC Workflow 中打开 EMI receiver 程序，进入设置界面。

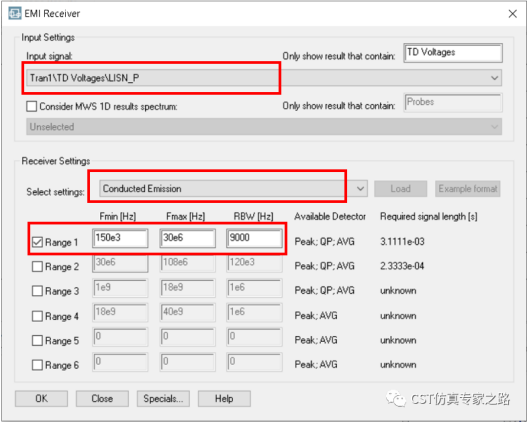

2、在 Input signal 中选择 LISN_P，Select settings 中选择 ConductedEmission，选择 Range1。

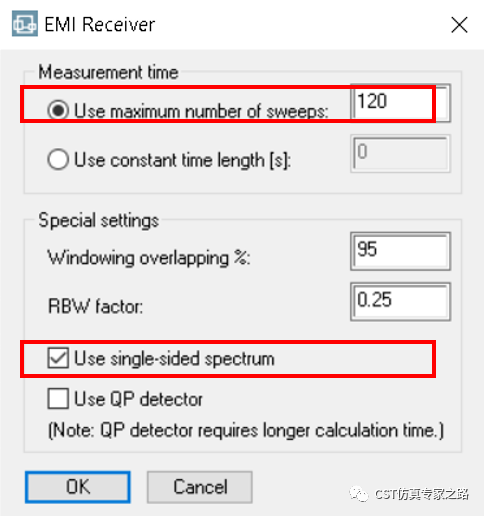

3、点击 special，弹出对话框。此处默认设置不用调整，Number of sweeps 代表扫描周期，默认 120 个周期。默认勾选 single-side spectrum，如果不勾选的话，将会按照 double-side spectrum 处理，结果会相差 6dB，这里根据接收机的实际情况来决定。

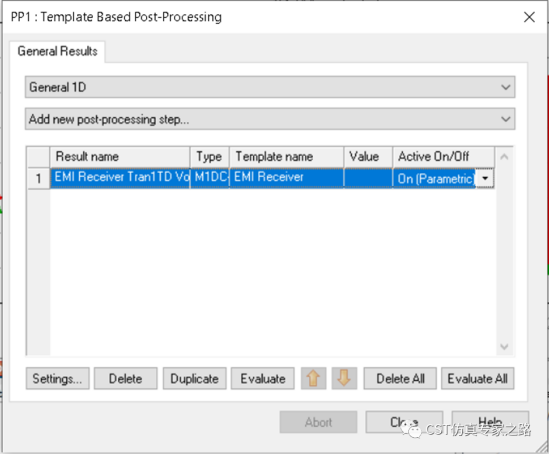

4、设置好后在 PP 后处理里面已经创建好了接收机的后处理程序，点击 Evaluate。

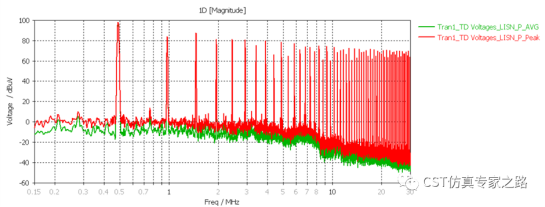

5、得到最终结果。
