（CAPP 集成 CAD）网页 CAD 二次开发图纸表格提取功能

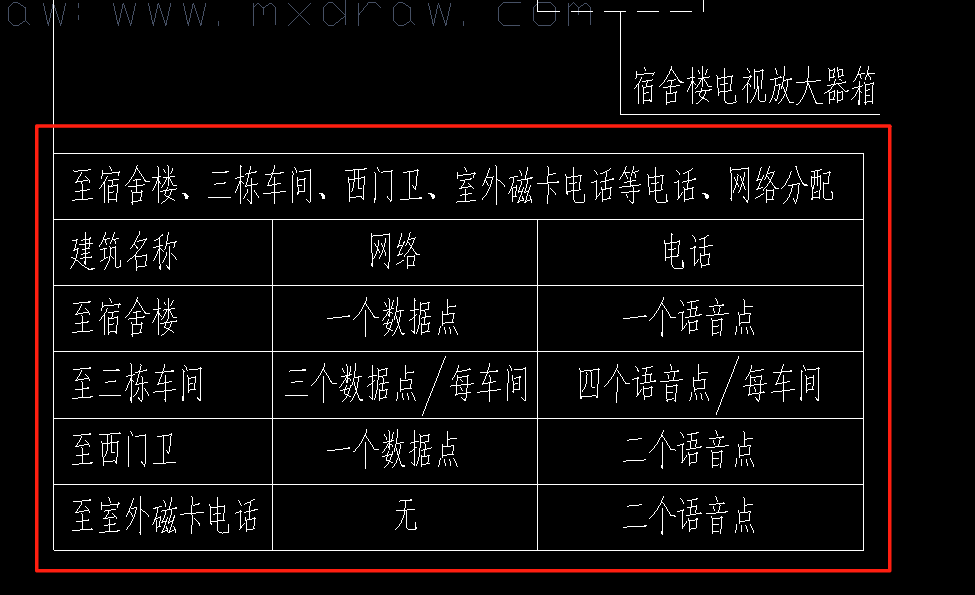

const ss = new MxCADSelectionSet();await ss.crossingSelect(corner1.x, corner1.y, corner2.x, corner2.y);

const needTransformEntity: { handle: string, mart: McGeMatrix3d }[] = [];const Mx_getBlokEntity = (blkRec: McDbBlockTableRecord, mart: McGeMatrix3d) => {    blkRec.getAllEntityId().forEach(id => {        let ent = id.getMcDbEntity();        if (ent instanceof McDbBlockReference) {            let blkref = ent as McDbBlockReference;            let mat = blkref.blockTransform.clone();            mat.preMultBy(mart);            Mx_getBlokEntity(blkref.blockTableRecordId.getMcDbBlockTableRecord(), mat);        } else {            needTransformEntity.push({ handle: ent.getHandle(), mart });            ...        }    })}

const explodePl = (ent: McDbPolyline, mart?: McGeMatrix3d): McDbEntity[] => {    // 如果是多段线，需要打散成线段    const numVert = ent.numVerts();    const entsArr: McDbEntity[] = [];    for (let i = 0; i < numVert; i++) {        if (i < numVert - 1) {            const convexity = ent.getBulgeAt(i);            const pt1 = ent.getPointAt(i).val;            const pt2 = ent.getPointAt(i + 1).val;            if (mart) {                pt1.transformBy(mart);                pt2.transformBy(mart);            }            if (!convexity) {                const line = new McDbLine(pt1, pt2);                entsArr.push(line)            } else {                const d = (ent.getDistAtPoint(pt1).val + ent.getDistAtPoint(pt2).val) / 2;                const midPt = ent.getPointAtDist(d).val;                const arc = new McDbArc();                arc.computeArc(pt1.x, pt1.y, midPt.x, midPt.y, pt2.x, pt2.y);                entsArr.push(arc)            }        } else {            if (ent.isClosed) entsArr.push(new McDbLine(ent.getPointAt(0).val, ent.getPointAt(numVert - 1).val))        }    }    return entsArr;}

const horizontalLineArr: McDbLine[] = [];//横向const verticalLineArr: McDbLine[] = [];//纵向lineArr.forEach(item => {    const vec_x = McGeVector3d.kXAxis;    const vec_y = McGeVector3d.kYAxis;    const line = item.clone() as McDbLine;    //判断直线是块内实体，如果是则需要使用变换矩阵还原真是坐标位置    const res = needTransformEntity.find(i => i.handle === item.getHandle());    if (res) {        line.startPoint = line.startPoint.clone().transformBy(res.mart);        line.endPoint = line.endPoint.transformBy(res.mart);    }    const _vec = line.startPoint.sub(line.endPoint).normalize().mult(precision);    if (vec_x.angleTo1(_vec) < precision || Math.abs((vec_x.angleTo1(_vec) - Math.PI)) < precision) {        horizontalLineArr.push(new McDbLine(line.startPoint.addvec(_vec), line.endPoint.subvec(_vec)))    }    if (vec_y.angleTo1(_vec) < precision || Math.abs((vec_y.angleTo1(_vec) - Math.PI)) < precision) {        verticalLineArr.push(new McDbLine(line.startPoint.addvec(_vec), line.endPoint.subvec(_vec)))    };});

// 点数组去重const deduplicatePoints = (points: McGePoint3d[]): McGePoint3d[]=> {    const allPoints: McGePoint3d[] = [];    points.forEach((item, index) => {        const res = points.filter((j, ind) => {            return ind > index && item.distanceTo(j) < 0.00001        });        if (!res.length) allPoints.push(item)    });    return allPoints;}// 根据线拿到所有的点const roundToPrecision = (num, precision = 0.0001): number => {    const decimals = Math.abs(Math.floor(Math.log10(precision))); // 计算精度对应的小数位数    const factor = Math.pow(10, decimals);    return Math.round(num * factor) / factor;}let allPoints: McGePoint3d[] = [];horizontalLineArr.forEach(line1 => {    verticalLineArr.forEach(line2 => {        const res = line1.IntersectWith(line2, McDb.Intersect.kOnBothOperands);        if (res.length()) res.forEach(pt => {            pt.x = roundToPrecision(pt.x, precision);            pt.y = roundToPrecision(pt.y, precision);            if (arePointsInRectangle([new_corner1, new McGePoint3d(new_corner1.x, new_corner2.y), new_corner2, new McGePoint3d(new_corner2.x, new_corner1.y)], [pt])) {                allPoints.push(pt)            }        })    })});allPoints = deduplicatePoints(allPoints);//点数组去重;

[  [A1, B1, null, D1],  [A2, B2, C2, D2],  [null, B3, C3, D3]]

const _x = Array.from(new Set(allPoints.map(item => item.x))).sort((a, b) => a - b);const _y = Array.from(new Set(allPoints.map(item => item.y))).sort((a, b) => b - a);const cellPointsArr: (McGePoint3d | null)[][] = [];_y.forEach((y, row) => {    const arr: (McGePoint3d | null)[] = [];    const pts = allPoints.filter(item => item.y === y);    if (pts.length) {        _x.forEach((x, col) => {            const index = pts.findIndex(item => item.x === x);            // 若表格四个角点缺失，则手动补充数据使表格完整            if (index === -1) {                if ((row === 0 || row === _y.length - 1) && (col === 0 || row === _x.length - 1)) {                    arr.push(new McGePoint3d(x, y));                } else {                    arr.push(null)                }            } else {                arr.push(pts[index])            }        });        cellPointsArr.push(arr)    } else {        cellPointsArr.push(null);    }});

// 合并表格function solveWithMerging(input: MatrixValue[][]): MergeResult[] {    const rows = input.length;    const cols = input[0].length;    if (rows < 2 || cols < 2) {        return;    }     // 1. 提取所有 2x2 子矩阵    const blocks: Record<string, MatrixValue[][]> = {};    const positions: Record<string, Position> = {};     for (let r = 0; r <= rows - 2; r++) {        for (let c = 0; c <= cols - 2; c++) {            const key = `${String.fromCharCode(65 + c)}${r + 1}`;            blocks[key] = [                [input[r][c], input[r][c + 1]],                [input[r + 1][c], input[r + 1][c + 1]]            ];            positions[key] = { row: r, col: c };        }    }     // 工具：判断是否含 null    const hasNull = (mat: MatrixValue[][]): boolean =>        mat.some(row => row.some(cell => cell === null));     const processed = new Set<string>(); // 已参与合并的块    const results: MergeResult[] = [];     // 筛选出所有块    const getAllBlockNames = (visited: Set<string>): { fullRangeKeys: string[], newMatrix: MatrixValue[][] } => {        // 获取包围盒（原始合并区域）        let minRow = Infinity, maxRow = -Infinity;        let minCol = Infinity, maxCol = -Infinity;         Array.from(visited).forEach(key => {            const { row, col } = positions[key];            minRow = Math.min(minRow, row);            maxRow = Math.max(maxRow, row);            minCol = Math.min(minCol, col);            maxCol = Math.max(maxCol, col);        });         // ===== 拓展：生成包围盒内所有 2×2 块名（完整矩形区域）=====        const fullRangeKeys: string[] = [];        for (let r = minRow; r <= maxRow; r++) {            for (let c = minCol; c <= maxCol; c++) {                const key = `${String.fromCharCode(65 + c)}${r + 1}`;                fullRangeKeys.push(key);                // 标记这些块为已处理（防止在独立块中重复）                processed.add(key);            }        };         // 提取新 2x2 矩阵（四个角）        const safeGet = (r: number, c: number): MatrixValue =>            r < rows && c < cols ? input[r][c] : null;         const newMatrix: MatrixValue[][] = [            [safeGet(minRow, minCol), safeGet(minRow, maxCol + 1)],            [safeGet(maxRow + 1, minCol), safeGet(maxRow + 1, maxCol + 1)]        ];        return { fullRangeKeys, newMatrix }    }     // ===== 第一阶段：处理含 null 的合并组 =====    for (const startKey in blocks) {        if (processed.has(startKey) || !hasNull(blocks[startKey])) continue;         const visited = new Set<string>();        const queue: string[] = [startKey];        visited.add(startKey);        processed.add(startKey);         while (queue.length > 0) {            const key = queue.shift()!;            const { row, col } = positions[key];            const block = blocks[key];            const [a, b] = block[0];            const [c, d] = block[1];             const leftKey = col > 0 ? `${String.fromCharCode(64 + col)}${row + 1}` : null;            const rightKey = col < cols - 2 ? `${String.fromCharCode(66 + col)}${row + 1}` : null;             // 先横向合并，如果符合要求就跳出循环             // 规则1: 第一个元素 null → 上方第三个 或 左边第二个            if (a === null) {                if (leftKey && blocks[leftKey] && !visited.has(leftKey) && blocks[leftKey][0][1] === null) {                    visited.add(leftKey);                    queue.push(leftKey);                    processed.add(leftKey);                }            }             // 规则2: 第二个元素 null → 上方第四个 或 右边第一个            if (b === null) {                if (rightKey && blocks[rightKey] && !visited.has(rightKey) && blocks[rightKey][0][0] === null) {                    visited.add(rightKey);                    queue.push(rightKey);                    processed.add(rightKey);                }            }             // 规则3: 第三个元素 null → 下方第一个 或 左边第四个            if (c === null) {                if (leftKey && blocks[leftKey] && !visited.has(leftKey) && blocks[leftKey][1][1] === null) {                    visited.add(leftKey);                    queue.push(leftKey);                    processed.add(leftKey);                }            }             // 规则4: 第四个元素 null → 下方第二个 或 右边第三个            if (d === null) {                if (rightKey && blocks[rightKey] && !visited.has(rightKey) && blocks[rightKey][1][0] === null) {                    visited.add(rightKey);                    queue.push(rightKey);                    processed.add(rightKey);                }            };        }        if (visited.size === 1) queue.push(startKey);        if (!getAllBlockNames(visited).newMatrix.flat().every(item => item !== null)) {            while (queue.length > 0) {                const key = queue.shift()!;                const { row, col } = positions[key];                const block = blocks[key];                const [a, b] = block[0];                const [c, d] = block[1];                 const upKey = row > 0 ? `${String.fromCharCode(65 + col)}${row}` : null;                const downKey = row < rows - 2 ? `${String.fromCharCode(65 + col)}${row + 2}` : null;                // 规则1: 第一个元素 null → 上方第三个 或 左边第二个                if (a === null) {                    if (upKey && blocks[upKey] && !visited.has(upKey) && blocks[upKey][1][0] === null) {                        visited.add(upKey);                        queue.push(upKey);                        processed.add(upKey);                    }                }                 // 规则2: 第二个元素 null → 上方第四个 或 右边第一个                if (b === null) {                    if (upKey && blocks[upKey] && !visited.has(upKey) && blocks[upKey][1][1] === null) {                        visited.add(upKey);                        queue.push(upKey);                        processed.add(upKey);                    }                }                 // 规则3: 第三个元素 null → 下方第一个 或 左边第四个                if (c === null) {                    if (downKey && blocks[downKey] && !visited.has(downKey) && blocks[downKey][0][0] === null) {                        visited.add(downKey);                        queue.push(downKey);                        processed.add(downKey);                    }                }                 // 规则4: 第四个元素 null → 下方第二个 或 右边第三个                if (d === null) {                    if (downKey && blocks[downKey] && !visited.has(downKey) && blocks[downKey][0][1] === null) {                        visited.add(downKey);                        queue.push(downKey);                        processed.add(downKey);                    }                };            }        }        const { fullRangeKeys, newMatrix } = getAllBlockNames(visited);        const isOnlyCol = (cells: string[]): Boolean => {            const prefixes = new Set<string>();            for (const cell of cells) {                // 提取开头的字母部分（连续的大写A-Z）                const match = cell.match(/^[A-Z]+/);                if (match) {                    prefixes.add(match[0]);                }            }            return prefixes.size === 1;        }        if (isOnlyCol(fullRangeKeys)) {            results.push({                merged: {                    fullRangeKeys: fullRangeKeys, // 重命名后的完整范围                    matrix: newMatrix                }            });        } else {            // 拿到所有合并元素后再重新组合            const res = combineSubMatrices(input, fullRangeKeys);            res.forEach(item => {                results.push({                    merged: {                        fullRangeKeys: getAllBlockNames(new Set(item.name.split('+'))).fullRangeKeys, // 重命名后的完整范围                        matrix: item.data                    }                });            })        }    }    // ===== 第二阶段：处理独立块（未被合并且未被覆盖）=====    for (const key in blocks) {        if (!processed.has(key)) {            results.push({                standalone: {                    key,                    matrix: blocks[key]                }            });        }    }    return results}type Matrix = any[][];type SubMatrix2x2 = MatrixValue[][]; interface CombineResult<T> {    name: string;    data: SubMatrix2x2;}/** * 生成所有左块 + 右块组合，只保留左块行号 ≤ 右块行号的组合 * 规则： * - 左块：最左列的子矩阵 (A列) * - 右块：最右列的子矩阵 (C列) * - 组合：Xr + Ys，其中 r <= s * - 输出：所有满足条件的组合 */// 改为支持任意类型 Tfunction combineSubMatrices<T>(matrix: Matrix, inputNames: string[]): CombineResult<T>[] {    if (!matrix || matrix.length === 0 || matrix[0].length < 2) {        throw new Error("Matrix must be at least 1x2");    }    const nameToPosition = new Map<string, { row: number; col: number }>();    // 解析输入名称    for (const rawName of inputNames) {        const name = rawName.trim().toUpperCase();        const match = name.match(/^([A-Z])(\d+)$/);        if (!match) continue;        const colIndex = match[1].charCodeAt(0) - 65;        const rowIndex = parseInt(match[2], 10) - 1;        if (rowIndex >= 0 && colIndex >= 0 &&            rowIndex <= matrix.length - 2 && colIndex <= matrix[0].length - 2) {            nameToPosition.set(name, { row: rowIndex, col: colIndex });        }    }     if (nameToPosition.size === 0) {        console.log("No valid submatrices found in input.");        return [];    }    // 按列分组    const colGroups = new Map<number, Map<number, string>>(); // col -> row -> name    nameToPosition.forEach((pos, name) => {        if (!colGroups.has(pos.col)) {            colGroups.set(pos.col, new Map());        }        colGroups.get(pos.col)!.set(pos.row, name);    })    // 找出最左列（左块）和最右列（右块）    const cols = Array.from(colGroups.keys()).sort((a, b) => a - b);    if (cols.length < 2) {        console.log("Need at least two columns for combination.");        return [];    }    const leftCol = cols[0];    const rightCol = cols[cols.length - 1];    const leftColMap = colGroups.get(leftCol)!;    const rightColMap = colGroups.get(rightCol)!;    // 获取所有行号    const leftRows = Array.from(leftColMap.keys()).sort((a, b) => a - b);    const rightRows = Array.from(rightColMap.keys()).sort((a, b) => a - b);    const results: CombineResult<T>[] = [];    // 生成所有左块 + 右块组合，只保留左块行号 ≤ 右块行号    for (const leftRow of leftRows) {        const leftName = leftColMap.get(leftRow)!;        const leftRowNum = leftRow + 1; // 0-based to 1-based        for (const rightRow of rightRows) {            const rightName = rightColMap.get(rightRow)!;            const rightRowNum = rightRow + 1;            // 只保留左块行号 ≤ 右块行号的组合            if (leftRowNum > rightRowNum) continue;            const combinedName = `${leftName}+${rightName}`;            try {                // 统一规则：对于 Xr + Ys                // - [0][0]: Xr 的左上角                // - [0][1]: Yr 的右上角 (同左块行号)                // - [1][0]: Xs 的左下角 (同右块行号)                // - [1][1]: Ys 的右下角                const yRowName = `${String.fromCharCode(65 + rightCol)}${leftRowNum}`;                const xSRowName = `${String.fromCharCode(65 + leftCol)}${rightRowNum}`;                if (!nameToPosition.has(yRowName) || !nameToPosition.has(xSRowName)) {                    console.warn(`Required blocks not found for ${combinedName}: ${yRowName}, ${xSRowName}`);                    continue;                }                const yRowPos = nameToPosition.get(yRowName)!;                const xSRowPos = nameToPosition.get(xSRowName)!;                const topLeft = matrix[leftRow][leftCol];                const topRight = matrix[yRowPos.row][yRowPos.col + 1];                const bottomLeft = matrix[xSRowPos.row + 1][xSRowPos.col];                const bottomRight = matrix[rightRow + 1][rightCol + 1];                const data: SubMatrix2x2 = [                    [topLeft, topRight],                    [bottomLeft, bottomRight]                ];                if (!data.flat().filter(item => !item).length) {                    results.push({ name: combinedName, data });                    break;                }            } catch (error) {                console.warn(`Error processing ${combinedName}:`, error);                continue;            }        }    }    return results;}

/** * 判断点是否都在矩形范围内（含边界） * @param rectPoints - 矩形的四个顶点（顺序无关，要求为轴对齐矩形） * @param points - 点数组 * @returns 两个点都在矩形内返回 true，否则返回 false */function arePointsInRectangle(    rectPoints: McGePoint3d[],    points: McGePoint3d[],): boolean {    // 提取所有 x 和 y 坐标    const xs = rectPoints.map(p => p.x);    const ys = rectPoints.map(p => p.y);    const minX = Math.min(...xs);    const maxX = Math.max(...xs);    const minY = Math.min(...ys);    const maxY = Math.max(...ys);    /**     * 检查单个点是否在矩形边界内（含边界）     */    const isPointInRect = (p: McGePoint3d): boolean => {        return p.x >= minX && p.x <= maxX && p.y >= minY && p.y <= maxY;    };    // 两个点都必须在矩形内    return points.every(pt => isPointInRect(pt));}    // 筛选出所有表格数据    const tableDataArr: CellInput[] = []    const results = solveWithMerging(cellPointsArr);    const getTextContent = (matrix: McGePoint3d[][]): string => {        let str: string = '';        const textArr = scopeAllEntity.filter(item => {            const ent = item.clone() as McDbEntity;            let _minPt: McGePoint3d, _maxPt: McGePoint3d            if (ent instanceof McDbText) {                const { minPt, maxPt } = ent.getBoundingBox();                _minPt = minPt;                _maxPt = maxPt;            } else if (item instanceof McDbMText) {                const textStyleId = MxCpp.getCurrentMxCAD().getDatabase().getCurrentlyTextStyleId();                ent.textStyleId = textStyleId;                (ent as McDbMText).reCompute();                const { minPt, maxPt } = MxCADUtility.getTextEntityBox(ent, false);                _minPt = minPt;                _maxPt = maxPt;            }            if (_maxPt && _minPt) {                // matrix扁平化                const res = needTransformEntity.find(i => i.handle === item.getHandle())                if (res) {                    _minPt.transformBy(res.mart);                    _maxPt.transformBy(res.mart);                }                return arePointsInRectangle(matrix.flat(), [_minPt.clone().addvec(_maxPt.sub(_minPt).mult(1 / 2))])            } else {                return false            }        })        if (textArr.length) {            textArr.forEach(text => {                if (text instanceof McDbText) {                    str += `${text.textString}\n`                } else if (text instanceof McDbMText) {                    str += `${text.contents}\n`                }            })        };        return str    }    results.forEach(async res => {        if (res.merged) {            const { fullRangeKeys, matrix } = res.merged;            const str = getTextContent(matrix);            tableDataArr.push({ type: DataType.merged, content: str, name: fullRangeKeys.join('+') })        } else if (res.standalone) {            const { key, matrix } = res.standalone;            const str = getTextContent(matrix);            tableDataArr.push({ type: DataType.standalone, content: str, name: key });        }    });

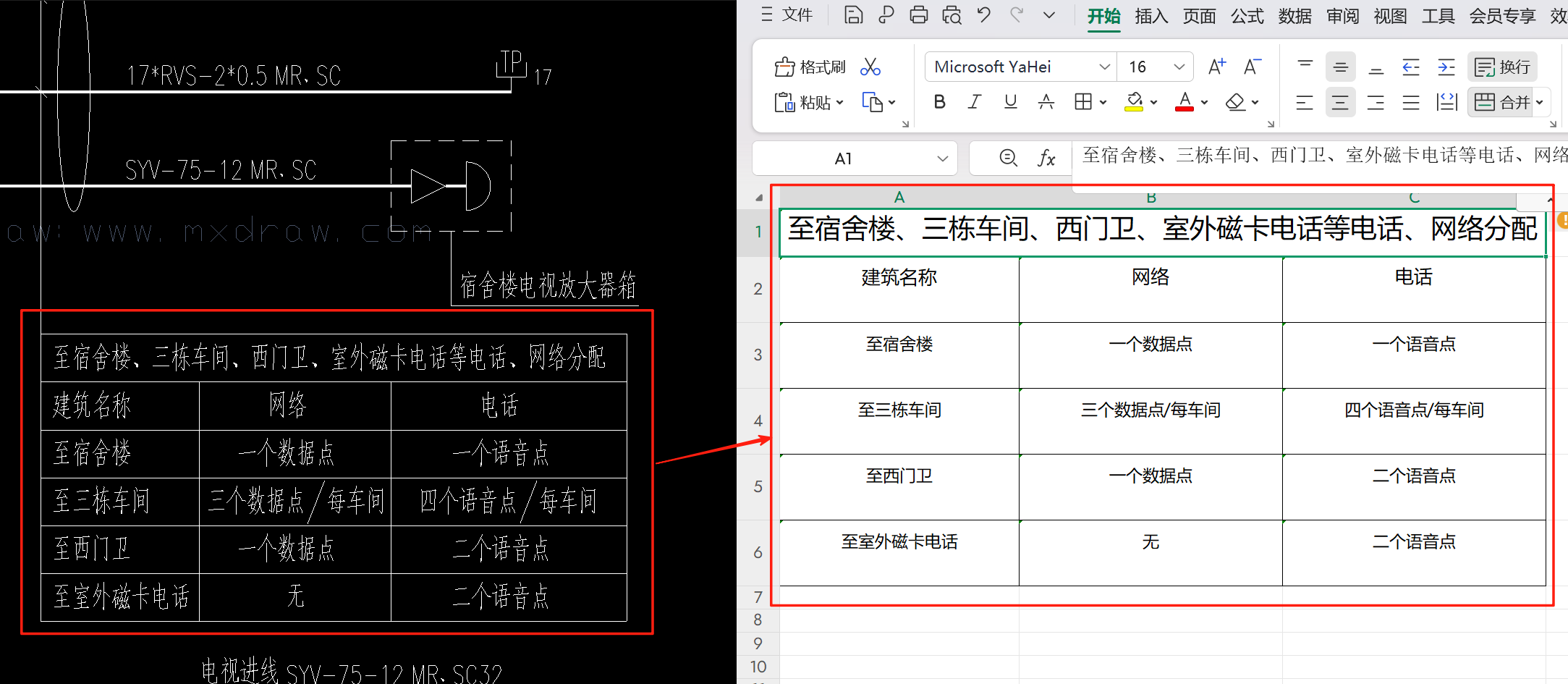

/** * 将单元格数据导出为 Excel */async function exportExcelFromCells(    data: CellInput[],    filename: string = 'tableData.xlsx') {    const workbook = new ExcelJS.Workbook();    const worksheet = workbook.addWorksheet('Sheet1');    const cellRegex = /^([A-Z]+)(\d+)$/;    const parsedMerges: { start: { row: number; col: number }; end: { row: number; col: number } }[] = [];    const cellsToSet: { row: number; col: number; value: string }[] = [];    /**     * 解析 A1 格式为 {row, col}     */    function parseCellRef(cellName: string): { row: number; col: number } {        const match = cellName.match(cellRegex);        if (!match) throw new Error(`无效的单元格名: ${cellName}`);        const [, colStr, rowStr] = match;        let col = 0;        for (let i = 0; i < colStr.length; i++) {            col = col * 26 + (colStr.charCodeAt(i) - 64);        }        return { row: parseInt(rowStr), col };    }    // 第一步：处理所有数据    for (const item of data) {        if (item.type === DataType.merged) {            const cellNames = item.name.split('+').map(s => s.trim());            const positions = cellNames.map(parseCellRef);            const startRow = Math.min(...positions.map(p => p.row));            const endRow = Math.max(...positions.map(p => p.row));            const startCol = Math.min(...positions.map(p => p.col));            const endCol = Math.max(...positions.map(p => p.col));            parsedMerges.push({                start: { row: startRow, col: startCol },                end: { row: endRow, col: endCol }            });            worksheet.mergeCells(startRow, startCol, endRow, endCol);            const masterCell = worksheet.getCell(startRow, startCol);            masterCell.value = item.content;            masterCell.alignment = { horizontal: 'center', vertical: 'middle' };        } else if (item.type === DataType.standalone) {            const pos = parseCellRef(item.name);            cellsToSet.push({ row: pos.row, col: pos.col, value: item.content });        }    }    // 第二步：设置独立单元格（跳过合并区域）    for (const cell of cellsToSet) {        const isOverlapped = parsedMerges.some(merge =>            cell.row >= merge.start.row &&            cell.row <= merge.end.row &&            cell.col >= merge.start.col &&            cell.col <= merge.end.col        );        if (!isOverlapped) {            const wsCell = worksheet.getCell(cell.row, cell.col);            wsCell.value = cell.value;        }    }    //  第三步：添加边框样式到所有已使用的单元格    //  正确写法：TypeScript 兼容    const borderStyle = {        top: { style: 'thin' as const, color: { argb: 'FF000000' } },        left: { style: 'thin' as const, color: { argb: 'FF000000' } },        bottom: { style: 'thin' as const, color: { argb: 'FF000000' } },        right: { style: 'thin' as const, color: { argb: 'FF000000' } }    };    // 获取最大行列范围    let maxRow = 1;    let maxCol = 1;    [...cellsToSet, ...parsedMerges.flatMap(merge => [        merge.start, { row: merge.end.row, col: merge.end.col }    ])].forEach(pos => {        maxRow = Math.max(maxRow, pos.row);        maxCol = Math.max(maxCol, pos.col);    });    // 为所有可能用到的单元格加边框    for (let row = 1; row <= maxRow; row++) {        for (let col = 1; col <= maxCol; col++) {            const cell = worksheet.getCell(row, col);            if (cell.value !== null && cell.value !== undefined) {                cell.border = borderStyle;                // 可选：默认居中对齐                if (!cell.alignment) {                    cell.alignment = { horizontal: 'center', vertical: 'middle', wrapText: true };                }            }        }    }    // 浏览器环境    const buffer = await workbook.xlsx.writeBuffer();    const blob = new Blob([buffer], {        type: 'application/vnd.openxmlformats-officedocument.spreadsheetml.sheet',    });    // @ts-ignore    saveAs(blob, filename);}worksheet.mergeCells(startRow, startCol, endRow, endCol);masterCell.value = item.content;masterCell.alignment = { horizontal: 'center', vertical: 'middle' };
