1203【浪潮海岳 inDataX 数据中台专栏】 流批一体技术构建多源异构湖仓的数据采集与实时计算实践

从数据管理架构的发展来看，数据湖仓的演进过程可分为三个阶段。第一阶段是上世纪 80 年代开始的“数据仓库”阶段，第二阶段是 2011 年伴随着大数据发展而产生的“数据湖”技术，第三阶段就是近年来开始的数据湖与数据仓库的融合趋势，业界称为“湖仓一体”。

湖仓一体技术的出现，在实现了对数据湖与数据仓库技术融合，借助海量、实时、多模的数据处理能力，实现全量数据价值的持续释放的同时，也成为企业数字化转型过程中的关注焦点，为用户带来了新的意义价值。

inDataX 数据中台为湖仓一体提供了强大的功能支撑，具体有如下几个方面：

（1）向导式采集任务定义与管理，降低数据采集门槛；

（2）批量采集与实时采集一体化，适配更多数据采集场景；

（3）数据湖与数据仓库技术融合，扩大数据管理范围、提高数据利用率；

（4）提供统一 Flink 表管理，简化实时开发任务定义；

（5）提供 Flink Sql、Flink Jar 任务定义，可扩展数据实时处理。

一、系统整体框架图

其大致的工作流程如下：

（1）数据源接入、数据处理引擎管理；

（2）向导式的流批一体采集任务定义与管理，基于 Flink 引擎、IDI 引擎，为用户提供简易在数据采集定义过程，用户不必了解引擎的工作原理、工作过程，无需定义复杂的步骤，只需要根据自己的业务场景定义采集任务；

（3）湖仓一体化管理，基于 Hudi 数据湖存储底座，融合至传统数据仓库管理体系，即扩展展了传统数据仓库的存储能力，又解决了数据湖数据分散、凌乱在不足；

（4）数据入湖后，通过产品提供 Flink Sql、Flink Jar 任务定义，可对数据进行实时加工计算。

二、构建一体化湖仓

1、集群配置信息管理，增加 Flink 集群配置、ETL 服务器设置

维护基本信息，用于连接 flink 集群、carte 服务，这两个服务提供数据流式处理、批量处理核心引擎，连接方式通过引擎提供 web api 进行访问。

2、增加 CDC 数据源、Hudi 数据源

维护连接数据源或数据湖的连接信息，用于采集任务或实时计算的源端或目的端。其中 CDC 源支持 mysql、postgresql、oracle、sqlserver.

3、批量采集作业定义

其实现过程如下：

• 定义基本信息，简称、代号、运行的 etl 服务器；

• 定义源端配置，选择数据来源及数据表；

• 定义目标端配置，选择湖仓位置；

• 创建表及模型，根据选择的源端表，自动在湖仓中创建数据表；

• 定义任务并发数及调度周期；

通过如上定义，系统会自动形成一个数据采集任务，当任务启动后该任务会根据调度周期的配置，将该任务发送至 idi 引擎进行数据采集，采集的数据将存储在湖仓主题的模型中。

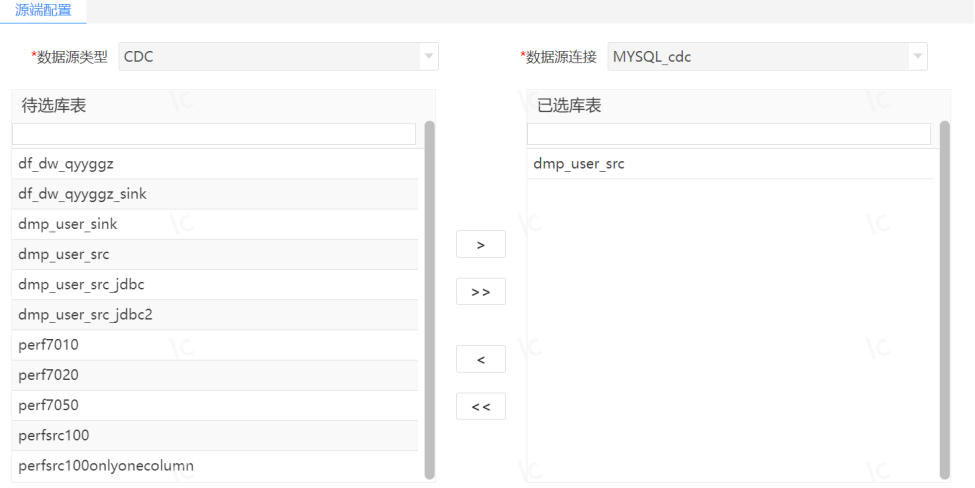

下为向导式流批一体采集定义中源端、目标端配置、同步表清单、任务配置界面：

4、实时采集作业定义

其实现过程如下：

• 定义基本信息，简称、代号、运行的 Flink 集群；

• 定义源端配置，选择数据来源及数据表；

• 定义目标端配置，选择湖仓位置；

• 创建表及模型，根据选择的源端表，自动在湖仓中创建数据表；

• 定义任务并发数及异常自动重启等配置；

通过如上定义，系统会自动形成一个数据采集任务，当任务启动后，系统将该任务发送至 flink 引擎对源端数据进行实时监控采集，采集的数据将存储在湖仓主题的模型中。

5、湖仓管理

• 在数据加工的数仓分层下添加主题，主题选择连接某个 Hudi 数据源；

• 在主题下创建模型，模型中需特殊指定的参数：

分隔符：,存储格式：TEXTFILE存储位置：HDFS存储位置（与Hudi数据湖位置对应）Row format：serdeSTORED AS INPUTFORMAT：org.apache.hudi.hadoop.HoodieParquetInputFormat

下为一体化湖仓定义中的创建数据源为 Hudi 的主题、模型界面：

6、Flink 表管理

维护 flink 表信息，统一管理入口：

• 选择连接器类型，支持 jdbc、cdc；

• 选择数据源及物理表；

• 保存后自动形成 flink 表 sql，用于 flink sql 类型作业引用。

7、实时开发任务定义-Flink Sql

其实现过程如下：

• 定义基本信息，简称、代号、运行的 Flink 集群；

• 添加 flink 表，从 flink 表管理中选择已定义好的表；

• 编写 flink sql 语句，定义数据计算逻辑；

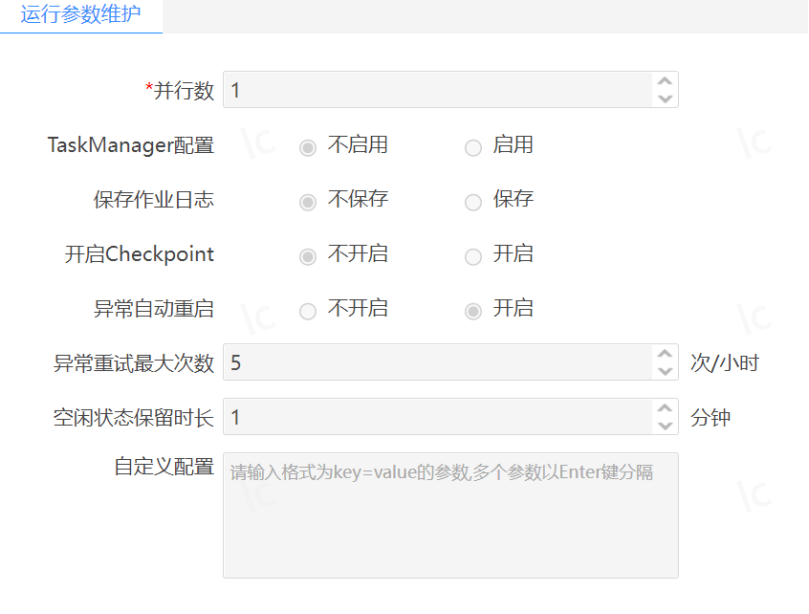

• 定义任务并行数、TaskManager 配置、checkpoint、异常自动重启等配置；

通过如上定义，系统会自动形成一个数据计算任务，当任务启动后，系统将该任务发送至 flink 引擎对源端数据进行实时数据计算，计算结果将存储在湖仓主题的模型中。

下为实时开发任务定义中的 Flink Sql、Flink Jar 界面：

8、实时开发任务定义-Flink Jar

其实现过程如下：

• 定义基本信息，简称、代号、运行的 Flink 集群；

• 添加自定义的 jar 包程序；

• 定义任务并行数、TaskManager 配置、checkpoint、异常自动重启等配置；

通过如上定义，系统会自动形成一个数据计算任务，当任务启动后，系统将该任务发送至 flink 引擎对源端数据进行实时数据计算，计算结果将存储在湖仓主题的模型中。

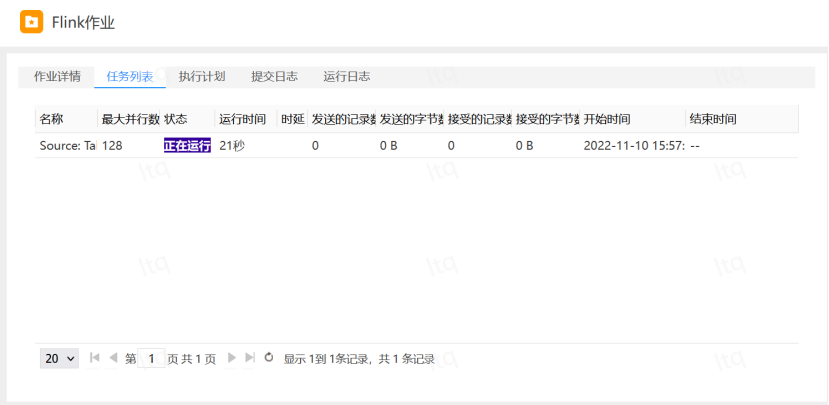

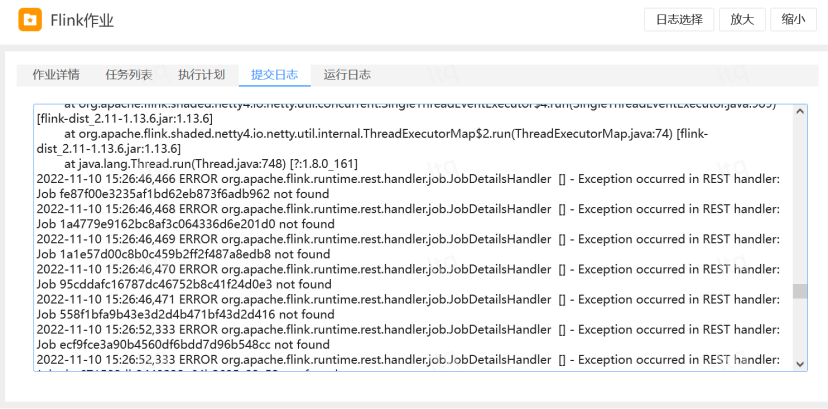

下为实时作业监控中的 Flink 作业详情界面：

三、结语

在 inDataX 数据中台产品中融合了流批一体的采集技术、湖仓一体化管理等技术，并将数据的采集、入湖、实时计算等环节打通，真正做到了湖仓一体化。
