CAD 一键锁定坐标,图块批量插入快人 N 步!
CAD 制图过程中,设计师有时需要根据指定点来批量插入相同的 CAD 图块,如机械设计中批量插入螺栓、螺母等图块。浩辰 CAD 提供了高效方法,可以协助设计师批量插入 CAD 图块,且避免因手动操作误差所导致的不一致,快来试试吧!
PART1 CAD 数据提取功能

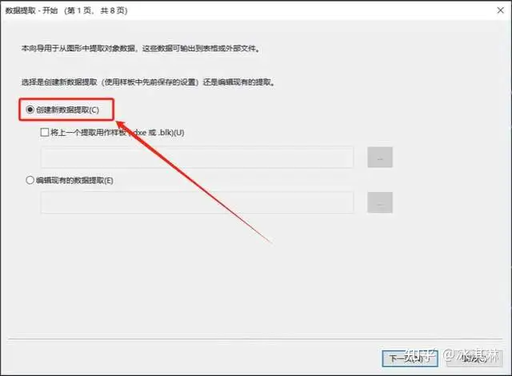

点击浩辰 CAD 软件的菜单栏【工具】—【数据提取】。勾选【创建新数据提取】,并点击【下一页】,设置数据保存位置。

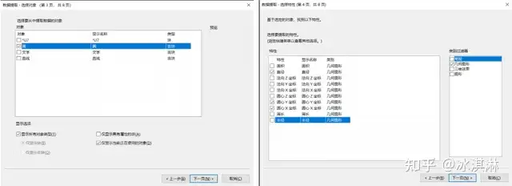

勾选需要提取的对象,选择几何图形,勾选【直径】,X 坐标,Y 坐标,完成后点击【下一页】。

选择将数据输出至外部文件,选择保存位置,即可完成。

PART2 EXCEL 坐标处理

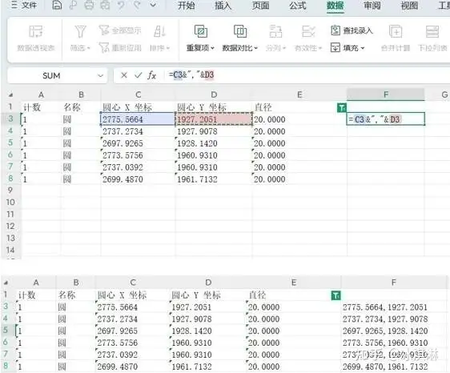

在 EXCEL 中筛选出需要的对象,将单元格处理成 X,Y 坐标。

PART3 CAD 批量插入块

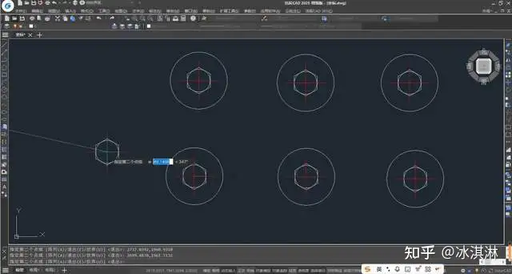

输入复制命令【CO】,选中需要批量插入坐标点的图形,复制模式选择多个。制定好图形基点。在 EXCEL 中复制好坐标,在命令行里粘贴即可批量完成。

上述的 CAD 批量给坐标点插入特定图块方法,你学会了嘛?通过该方法,设计师可以一次性在多个指定坐标点插入相同的图块,避免逐个手动插入的繁琐过程,大幅节省时间。
