背景介绍﻿
之前的文章介绍了什么是OFD，OFD中的各个元素的标识方法以及各个元素的定位方法。这次从显示的流程上介绍一下如何把一个OFD文件显示出来。
流程框架﻿

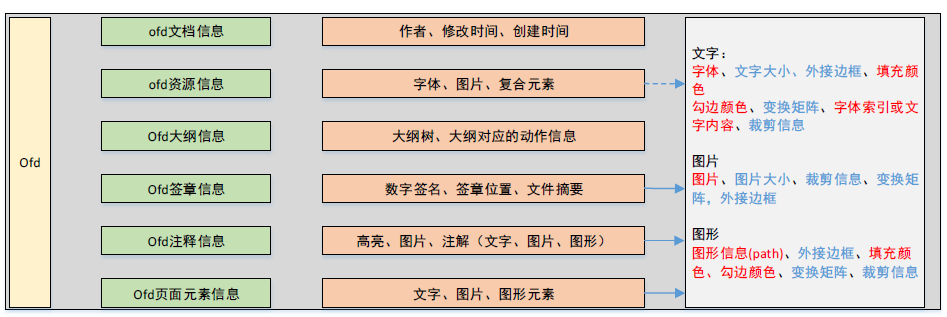

要把一个OFD文件显示到屏幕上是有一定的流程的，首先要把这个文件读入到内存中，然后按照OFD 的标准解析文件，最后在显示设备上把解析是元素按照要求进行绘制。具体的流程可以用下图进行表示：
﻿
框架解读从图中可以看出，首先是读入OFD文件，然后按照标准解析文件，解析的内容大概有：
﻿
文档的元数据信息
资源文件
大纲
电子签章
注释
页面元素
﻿
        元数据信息，我们可以比对一下PDF的文档信息。一个pdf文件，可以获取到他的作者信息，创建时间，修改时间等信息，同理，OFD也包含这些信息。

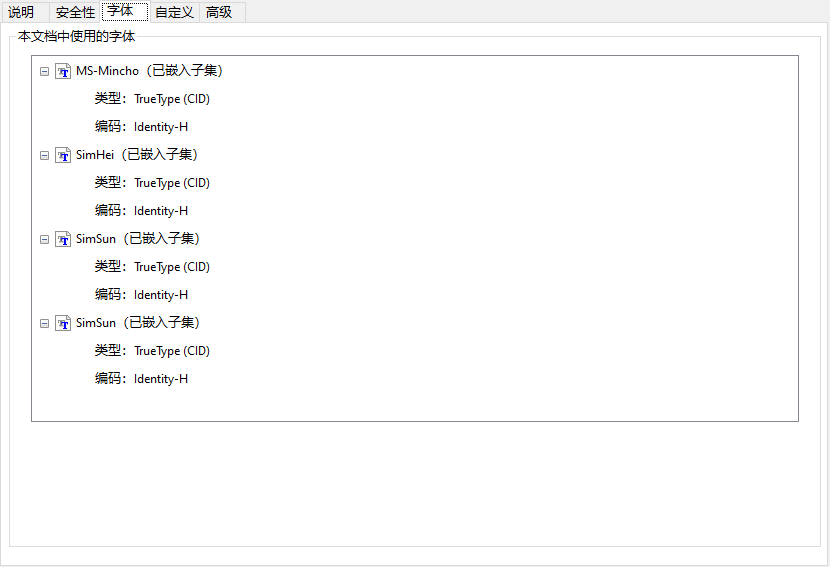

        资源文件，对OFD的内嵌资源进行解析与提取，内嵌资源对比PDF的话最直接的就是查看文档属性，然后选择字体，这样就可以看到如下信息。
﻿
﻿
      这些就是嵌入的资源。因为一个文档并不可能把所有的文字都显示一次，所以就把该文档所包含的字符组合成一个新的字体文件。所以，你会看到显示的是嵌入子集。OFD解析的过程就是把这些字体，还有内嵌的图片的路径和这些元素的ID构建一张索引表，供后期显示的时候查询元素。
       大纲就是这个文档的一个索引以及点击这个大纲元素的动作信息，比如说点击这个标题会跳转到指定的页码。
       签章信息，如何这个签章信息包含印章图片，那么就需要按照上一篇文章所说的剥洋葱的方法把图片解析出来。然后显示到指定的位置。
       注释信息和元素信息都是由基本的元素构成的（图片、图形、文字）对于这三类元素，解析的元素信息就不太相同。
对于图片资源：﻿
图片的编号，根据编号索引具体的图片
图片的外接边框，图片显示的位置与大小
变换矩阵，对图片进行旋转或者变形
裁剪信息，限制图片的显示区域
对于文字﻿
可以分为文件中有字体信息和没有字体信息两类：
﻿
1）有字体信息
字体的编号，根据编号索引具体的字体
字体的大小，获取矢量图的时候传入的参数

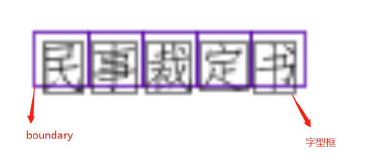

外接边框， 控制显示的位置
填充颜色、勾边颜色，控制颜色的显示
裁剪信息，变换矩阵，控制字型的显示区域以及显示的形状
文字的索引号，根据这个编号从字体中获取到字型，可见字体解析这篇分享
2）无字体信息
字体的编号，根据编号索引具体的字体
字体的大小，获取矢量图的时候传入的参数
外接边框， 控制显示的位置
填充颜色、勾边颜色，控制颜色的显示
裁剪信息，变换矩阵，控制字型的显示区域以及显示的形状
文字内容，根据文字从系统字体中获取字型
对于图形信息﻿

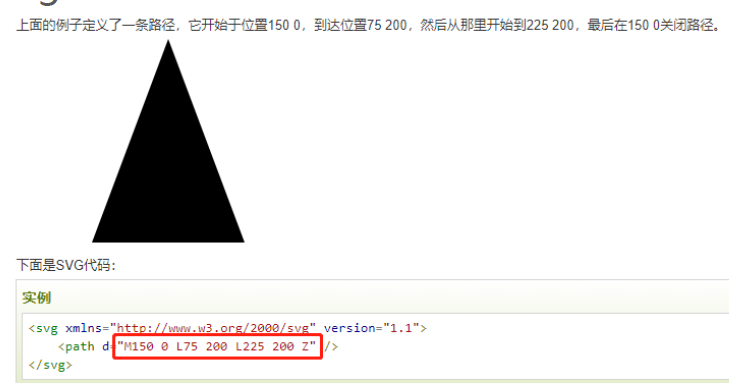

图形信息，可参考svg 的路径表示方法
外接边框，图形的显示位置
填充颜色和勾边颜色，图形的外观
裁剪区域
﻿
﻿
元素绘制﻿
      从图中可以看出，绘制的过程只对OFD的资源信息（虚线）、签章、注释以及元素信息（实线）有关联。因为这些信息是需要显示到设备上与用户直接进行交互的元素。
﻿
为什么要把资源信息用虚线表示？
       资源文件是绘制的基石,但绘制的时候并没有直接体现出来，所以这里用了虚线，而对于文字、图片、图形、印章图片则是直接显示到页面上的。所以用了实线表示。
绘制方案﻿
对于如何把这些元素信息显示到页面上，可以有很多方案：
﻿
1.利用OPENCV绘制一张图片，显示一张图片
2.把元素表示转化成SVG的表示形式，嵌入页面中显示
3.转化成其他的格式，比如说PDF 用pdf.js 显示
4.利用其他的绘制工具进行绘制
﻿
通过综合考虑，选择了第4种方案，这里的其他工具我们选择了java元素的AWT工具。原因如下：
﻿
操作简单，学习成本低
功能强大，可以满足显示的所有的需求
坐标系统和OFD的坐标系统一致，都是以左上角为原点
注意点绘制单位      在OFD种使用毫米(mm)来表示元素的大小，而AWT种则是使用像素(Px)。在绘制的时候需要把单位转化一下。
     转化过程种我们要使用一个参数(DPI),表示每英寸显示几个点。转化的公式如下：
     px / DPI = 英寸
     英寸 * 25.4 = mm

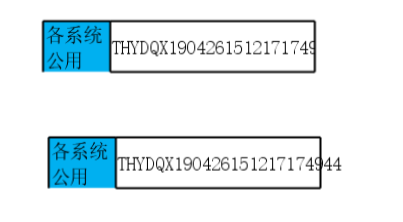

裁剪区裁剪区是用于限制元素的显示范围的，特别是在表格元素中，经常遇到文字长度超出了表格的长度，这时候就需要把文字的显示范围限制一下。具体效果如图所示：
颜色转化     OFD的色彩空间比较简单，仅仅支持RGB,CMYK,GRAY三种
     在绘制的时候，需要获取他的色彩空间，一个简单的办法就是根据颜色的长度进行判断
﻿
色彩空间颜色长度示例(黑色)gray10rgb30 0 0cmyk40 0 0 100
绘制顺序     也许有人会问，这么多元素是不是可以使用多线程进行绘制，答案呢是不可以。只能按照元素的顺序进行绘制。因为绘制过程就像是一个写作业的过程，如果你手持几根笔写作业，可能会导致有些元素的覆盖。
AWT避坑    JDK1.8的AWT在X86平台的drawShape() 或者draw()函数是正常的，但是迁移到arm平台下，会出现绘制问题，这里可以使用OPENJDk解决。
﻿
