食堂就餐卡系统设计 UML 练习



极客时间架构训练营第 1 期第一周作业



食堂就餐卡系统设计



  • 系统中每个消费者都有一张卡,在管理中心注册缴费,卡内记着消费者的身份、余额。

  • 使用时将卡插入收款机则显示卡上金额,服务员按收款机上数字键,收款机自动计算并显示消费额及余额。

  • 管理中心的管理员监视每一笔消费,可打印出消费情况的相关统计数据。



请设计系统用例图,组件图,组件时序图,部署图。



没有设计文档就没有软件设计,没有软件设计就没有技术进步



没有 UML 图,就没有设计文档



用例图

用例图

在用例图里面,除了注册和缴费之外,给消费者增加了查询余额、挂失和退卡的用例;

收款机的用例有读卡、显示余额、消费扣款、显示消费额;

服务员的用例只有输入消费金额;

管理员的用例有统计和监督;

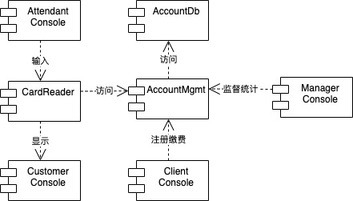

组件图

组件图

一共有 7 个组件,除了服务员终端、消费者终端和管理员终端之外,增加了一个用户终端(Client Console),提供用户注册和缴费的功能。

其他 3 个组件分别为读卡器(收款机)、账户管理(AccountMgmt)和账户数据库(AccountDb)



组件时序图

时序图



时序图画起来比较复杂,主要是因为发起者比较多(消费者、服务员、管理员),但是如果认真画一下,对于整个系统就会理解的更深入一些。



部署图

部署图

除了部署多个收款机(在图中显示为 3 个),另外部署一个后台数据库(AccountDB),一个账户管理后台服务器(AccountMgmt)和一台账户管理 Web 服务器(AccountWeb),其中数据库、后台和 Web 三个服务器可以合并为一台。
