HyperWorks 分析模型的建立与边界条件施加
在 HyperWorks 完成了基本的网格剖分后，还需要赋予模型各类与求解相关的信息，方能最终生成可以递交求解器计算的输入文件。分析模型的建立与载荷及边界条件的创建包括以下内容：
-定义待输出的目标求解器。
-建立材料类型，单元类型等。
-在 HyperMesh 通用前处理环境下的各类对象与目标求解器之间建立映射。
-建立边界条件（约束，载荷，接触等）。
-定义其他分析所必须的条件（求解控制卡片，运行控制参数等）。
8.1 有限元分析模型建立基础
8.1.1 HyperMesh 求解器接口
作为大型通用有限元前处理器，HyperMesh 可以为各类有限元求解器进行模型前处理工作。
-每一求解器都有其特定的文件类型和格式。
-例如：让我们对比在 OptiStruct 和 Abaqus 中，节点和单元的定义方式：
• 3 个节点 3 nodes。
• 2 个四边形单元 2 quad elements。
• 可以看到，结构和语法有明显的不同。

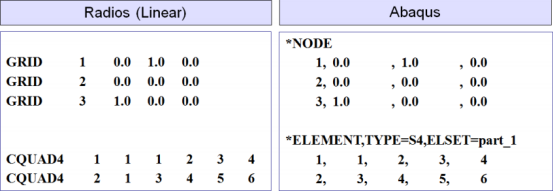

图 8-1 OptiStruct 和 Abaqus 中文件格式对比
在 HyperMesh 中，是通过模板（templates）这一工具，进行目标求解器切换的。
用户在 HyperMesh 中手工选择待输出的求解器模板。
该模板会反馈给 HyperMesh 关于该求解器的各类对象，以及文件格式方面的信息。
• 针对特定求解器，每一对象可能有若干种合法的格式。
• 每一格式中，包含若干控制参数。正确填入各类控制参数以完成各类对象的定义。
• 某些参数由该求解器默认进行设置，但某些参数可能需要用户人工填入并确认。
• 例如，在 OptiStruct Linear 求解器模板下，壳单元（PSHELL）和实体单元（PSOLID）的定义按照如下格式进行。
o PSHELL 编号 1，包括材料类型编号 1，以及厚度为 5 的三项参数定义。
o PSOLID 编号 2，包括材料类型 2 共两项参数。包括 PSOLID holds solid elements, ID =2, material =1。
8.1.2 建模工具
Collectors > Card Edit -或- Collectors 工具栏图标
• 可以查看/编辑模型中的各类对象。
• 包括不从属于特定集合的对象，例如节点，单元，载荷等。
模型浏览器 Model Browser。
• 右键单击某一集合（collector），并选择 Card Edit。
• 查看/编辑选定的集合的属性。
Summary 面板。
• 以文本框的形式，显示模型中的各类信息。
• Summary 面板可以有效的帮助用户查看模型中的各类信息，确保其输入的准确性。

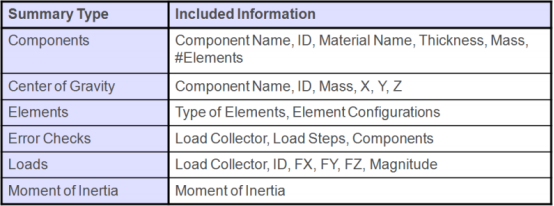

图 8-2 Summary 工具概要
