如何实现空间分布变化的材料设置 --- 2
之前写过这个问题，只是当时对于宏 Materials-> Create Spatially Varying Material from Analytical Formula 没有细讲。
很多用户在使用过程中发现宏生成的材料 3D 结果很奇怪，这期我们来看一下。

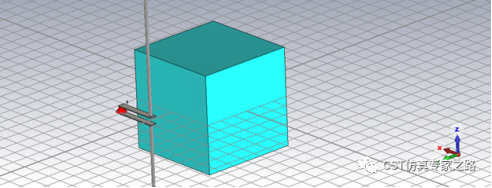

模型我们用个 60x60x60mm 的方块，中心在原点，自带的 demo 天线在旁边，纯粹为了能够跑起来，因为 2D 材料结果图需要仿真起来才能看到。
测试情况 1：

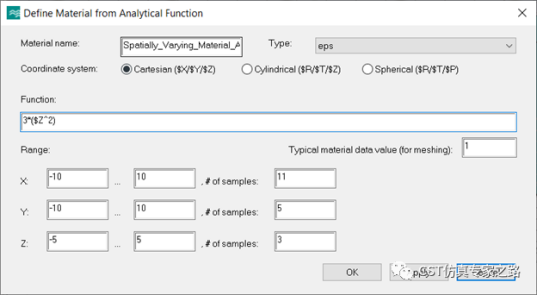

基本就用默认的范围，函数简化一下：
将模型赋予材料：
默认网格不够密，并且采样能够使介电为零，所以求解器运行会报错：
测试情况 2：
同样的函数，我们用 Z 方向偶数个采样，这样就不包括 Z=0，所以函数值就不为零了。
这个函数 3Z^2 是 Z 在-5 到 5 中定义的，所以我们可以预期最大的介电常数应该是 75, 位置是 Z=5 或-5 的平面，对吧？还可以预计，这两个平面之间的介电大小是随着 Z 的大小变化的；还有 X 和 Y，-10~10 以外是没有介电定义的。

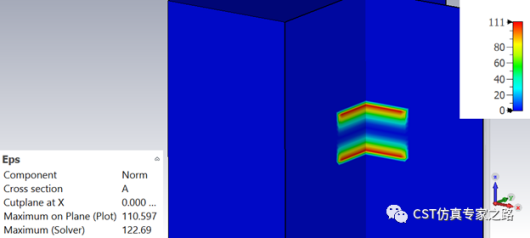

仿真结束后，查看材料的介电分布：

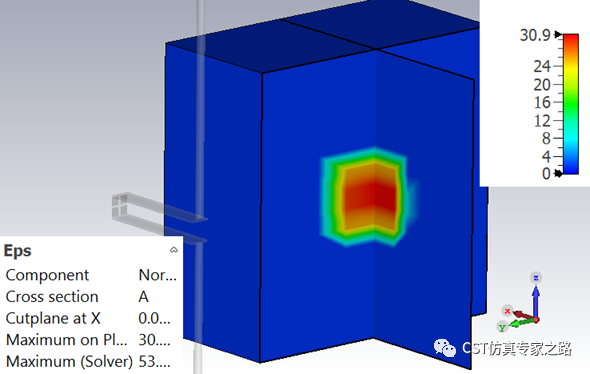

问题来了，分布图变化趋势和预计的完全不同，最大值也不是 75，这是为什么呢？这就是本期要回答的问题。

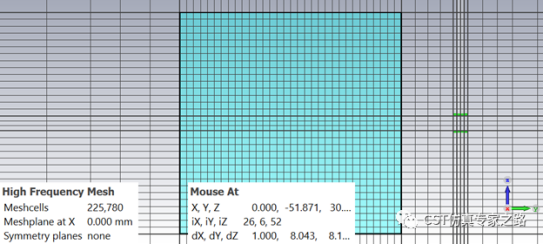

答案就是和网格有关。目前的网格是这样的，Z 方向上一个网格 4mm 还多，比我们的材料 Z 方向采样距离 10/9mm 大太多了，所以分辨不出来。

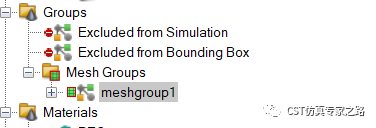

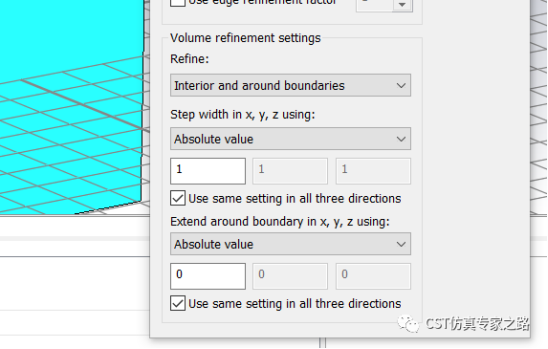

如果我们对其进行本地网格加密，使每个方向的网格都是 1mm，这样网格尺寸基本等于材料的采样尺寸：

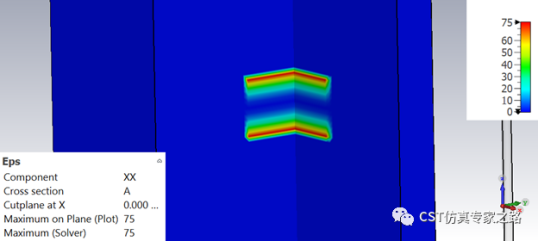

这样就可以清晰的见到两个 Z 方向的介电变化材料了：

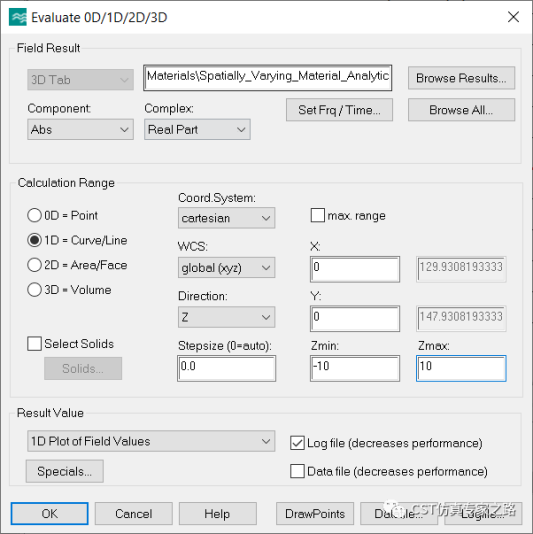

我们可以用后处理将 Z 轴的材料值提取出来检查：

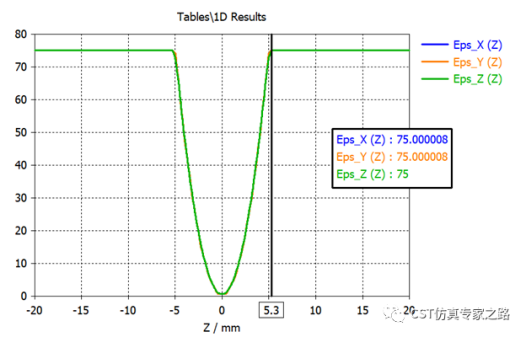

可见确实是二次函数的曲线，到 Z=5 是最大值，然后降到 1。由于材料是插值的，所以介电分布有个渐变，也就是说，我们不会在 Z=5 看到红色直接变成蓝色。当然这个渐变我们的函数的确没有定义，但不算错。想要减少六面体网格的边缘场误差，加密网格就可以了。
测试情况 3：

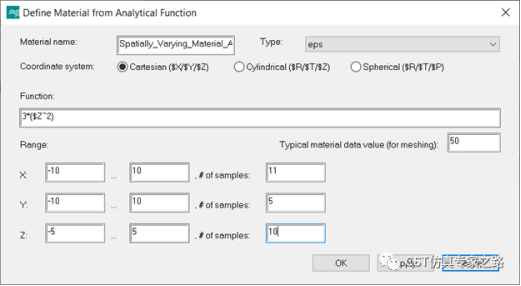

下面我们将 Typical material data value (for meshing)从默认的 1 改成 50，其他的不变，看看效果:
我们将本地加密网格去掉：

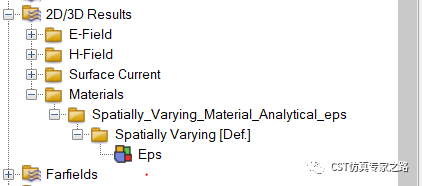

可见该材料信息显示介电是 50：
仿真结束，在定义范围之外的区域，介电常数就是 86 左右了：
我们确实是在宏中定义了在一定的 XYZ 范围内，介电与 Z 坐标相关的函数 3*Z^2，但是该材料用于比定义 XYZ 范围大的结构，所以范围之外的介电是什么值呢？就是这个 typical material data value 默认为 1 我们改成 50 的值。

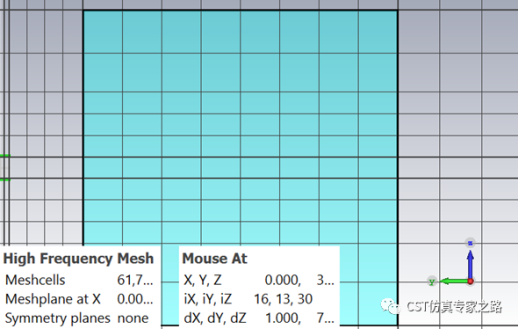

如果这时我们查看网格，就会发现默认的全局网格划分的很密，不需要手动本地加密了。这是因为全局网格设置中有一项根据材料属性加密网格，所以介电=50 的材料就自动加密了，正好也方便我们查看该材料的介电分布。

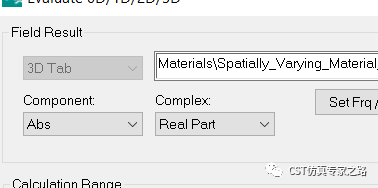

最后我们来解释，介电分布的具体值为什么和函数中预计的不一样。原因就是，之前我们看介电分布场和后处理提取 Y 轴的场，用的都是绝对值 Abs：
绝对值 Abs 是 Sqrt（X^2+Y^2+Z^2），其中 XYZ 是介电的三个方向分量，每个分量的定义式都是我们在宏里面写的空间变化函数 3*($Z^2)。

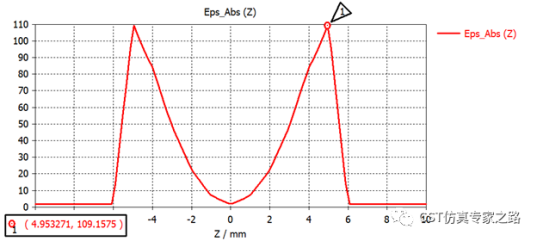

情况 2 中，我们预计 Z=5 时，3*Z^2 = 75，而介电分布显示最大值在 Z=4.95，Abs 值为 109-111 左右。
换成 X 分量或 Y 分量就可见到最大值是 75 左右了：

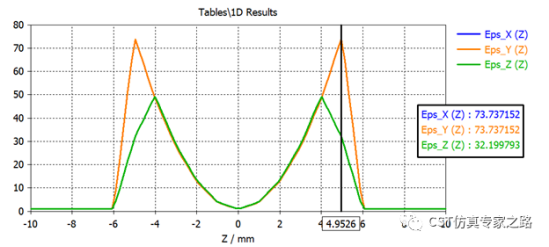

后处理分别提取 XYZ 分量，sqrt（73.7^2+73.7^2+32.2^2）=109 没错。

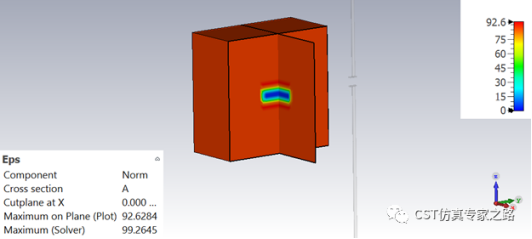

情况 3 中，我们也是预计 Z=5 时，3*Z^2 = 75，而介电分布显示最大值在 Z=5.7，Abs 值为 92.5 左右；我们改了介电默认值为 50，但图中显示非定义的材料范围默认介电是 86 左右。

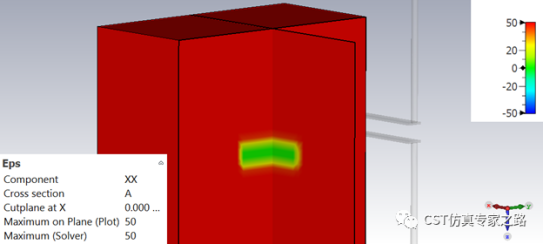

换成 X 分量或 Y 分量就可见到默认介电为 50 了，sqrt（50^2+50^2+50^2）=86.6 是对的。
后处理单端提取 XYZ 分量：

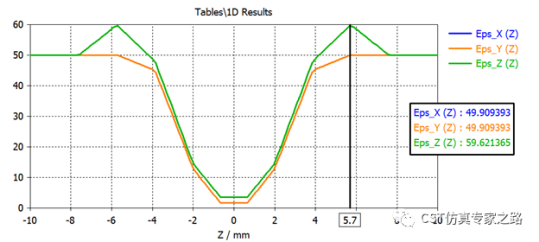

Abs 最大值 sqrt(50^2+50^2+59.6^2)= 92.6 也是对的。
那为什么两个情况中的 Z 分量都不是 75 呢？最大值怎么不是准确地在 Z=5 呢？为什么 XYZ 分量不完全一样呢？
这些问题的答案还是和网格、材料采样、后处理采样这些有关，如果想看就继续提高精度吧！比如我就可以得到这样的：
小结：
1）空间分布变化的材料可通过宏和自定义函数实现，随网格而定义。若结构大过该材料定义范围，范围之外将用宏中的 typical 默认值。
2） 观察空间材料分布场需要 T 求解器跑起来之后，注意观察的是 Abs 值还是张量（XYZ 分量）；注意网格和采样的精确度，材料函数在所有采样点需大于零。
3）F 求解器不支持该材料。
4）时域六面体网格观察场分布时（电磁场，功率场，材料分布等等），边缘处往往因为插值过渡而貌似不准确，尤其是场值骤变的边缘。其实只是采样的误差，加密网格可大幅减少该误差，不影响结果精确度，比如场积分结果，截图写 paper 等等。
