1. 背景
这可能是全网第一篇完整讲解鸿蒙端使用 CANN 部署 AI 模型的文章, 满满干货。
社区作为用户交流、信息传递的核心载体，图片内容（如理财产品截图、投资经验分享配图、用户互动评论图片等）的展示质量直接影响用户的信息获取效率与平台信任感。从京东金融 App 社区的业务需求来看，当前用户上传图片普遍存在多样性失真问题：部分用户通过老旧设备拍摄的图片分辨率较低，部分用户为节省流量选择低画质压缩上传，还有部分截图类内容因原始来源清晰度不足导致信息模糊（如理财产品收益率数字、合同条款细节等），这些问题不仅降低了内容可读性，还可能因信息传递不清晰引发用户误解。
京东金融 App 团队已完成 Real-ESRGAN-General-x4v3 超分辨率模型在安卓端的部署，能够针对性提升评论区、内容详情页、个人主页等核心场景的图片清晰度，从视觉体验层面优化用户留存与互动意愿。
ESRGAN-General-x4v3 模型在安卓端的部署，采用的是 ONNX 框架，该方案已有大量公开资料可参考，且取得显著业务成效。但鸿蒙端部署面临核心技术瓶颈：鸿蒙系统不支持 ONNX 框架，部署端侧 AI 仅能使用华为自研的 CANN（Compute Architecture for Neural Networks）架构，且当前行业内缺乏基于 CANN 部署端侧 AI 的公开资料与成熟方案，全程需技术团队自主探索。接下来我会以 ESRGAN-General-x4v3 为例, 分享从模型转换(NPU 亲和性改造)到端侧离线模型部署的全部过程。
2. 部署前期准备
2.1 离线模型转换
CANN Kit 当前仅支持 Caffe、TensorFlow、ONNX 和 MindSpore 模型转换为离线模型，其他格式的模型需要开发者自行转换为 CANN Kit 支持的模型格式。模型转换为 OM 离线模型，移动端 AI 程序直接读取离线模型进行推理。
2.1.1 下载 CANN 工具
从鸿蒙开发者官网下载 DDK-tools-5.1.1.1 , 解压使用 Tools 下的 OMG 工具，将 ONNX、TensorFlow 模型转换为 OM 模型。(OMG 工具位于 Tools 下载的 tools/tools_omg 下，仅可运行在 64 位 Linux 平台上。)
2.1.2 下载 ESRGAN-General-x4v3 模型文件
从https://aihub.qualcomm.com/compute/models/real_esrgan_general_x4v3 下载模型的 onnx 文件.
注意: 下载链接中的 a8a8 的量化模型使用了高通的算子(亲测无法转换), CANN 工具无法进行转换, 因此请下载 float 的量化模型。
下载后有两个文件:
•model.onnx 文件 (模型结构): 包含计算图、opset 版本、节点配置等，文件较小。
•model.data 文件 (权重数据): 包含神经网络参数、权重等，文件较大。
现在我们需要把这种分离文件格式的模型合并成一个文件,后续的操作都使用这个。
合并文件:
请使用 JoyCode 写个合并脚本即可, 提示词: 请写一个脚本, 把 onnx 模型文件的.onnx 和.data 文件合并。
2.1.3 OM 模型转换
1. ONNX opset 版本转换

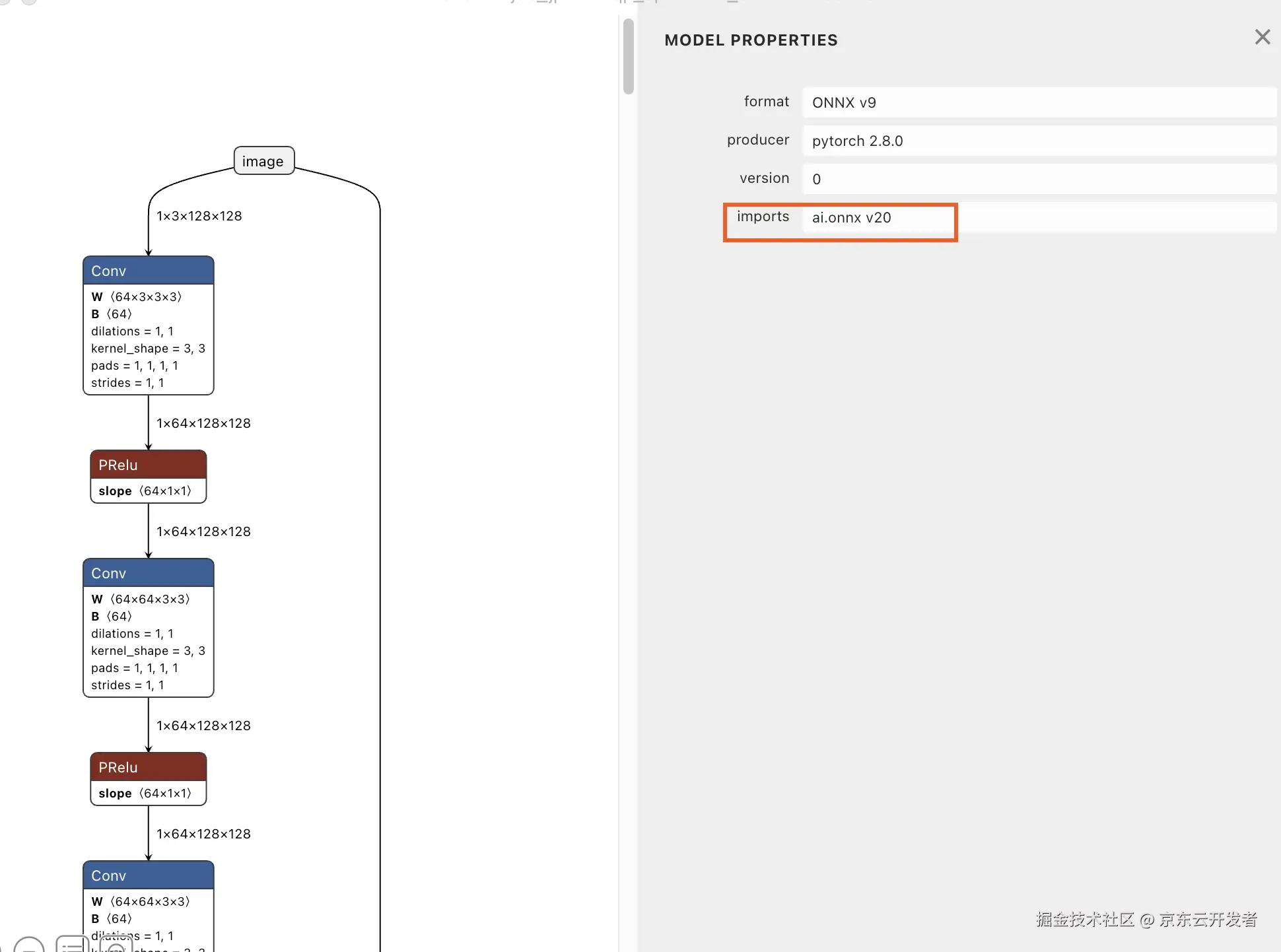

当前使用 CANN 进行模型转换, 支持 ONNX opset 版本 7~18（最高支持到 V1.13.1）, 首先需要查看原始的 onnx 模型的 opset 版本是否在支持范围, 这里我们使用Netron(点击下载)可视化工具进行查看。
目前该模型使用的 opset 版本是 20, 因此我们需要把该模型的 opset 版本转成 18, 才可以用 CANN 转换成鸿蒙上可部署的模型。请使用 JoyCode 写个 opset 转换脚本即可, 提示词: 请写一个脚本, 把 onnx 模型文件的 opset 版本从 20 转换成 18。
2. OM 离线模型****
命令行中的参数说明请参见OMG参数，转换命令：
./tools/tools_omg/omg --model new_model_opset18.onnx --framework 5 --output ./model
复制代码
转换完成后, 生成 model.om 的模型文件, 该模型文件就是鸿蒙上可以正常使用的模型文件
2.2 查看模型的输入/输出张量信息

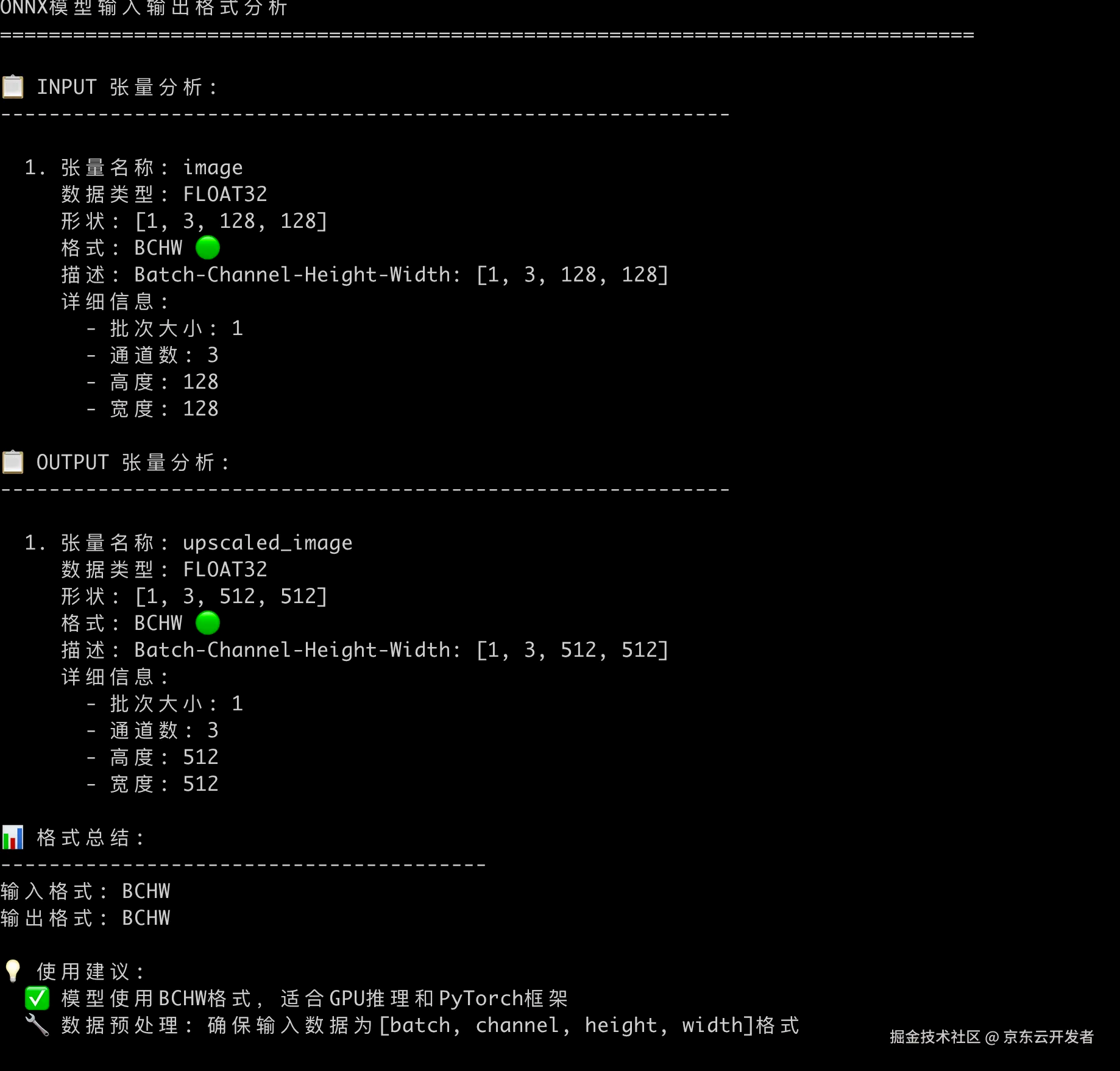

部署 AI 模式时, 我们需要确认模型的输入张量和输出张量信息, 请使用 JoyCode 编写一个脚本, 确定输入输出张量信息, 提示词: 写一个脚本查看 onnx 模型的输入输出张量信息。
2.2.1 输入张量
BCHW 格式, 是深度学习中常见的张量维度排列格式, 在图像处理场景中:
•B (Batch): 批次大小 - 一次处理多少个样本。
•C (Channel): 通道数 - 图像的颜色通道数。
•H (Height): 高度 - 图像的像素高度。
•W (Width): 宽度 - 图像的像素宽度。
由此可以得出结论, 该模型 1 个批次处理 1 张宽高为 128*128 的 RGB 图片(因为 C 是 3,因此不包含 R 通道)。
2.2.2 输出张量
该模型 1 个批次输出 1 张宽高为 512*512 的 RGB 图片。
2.2.3 BCHW 和 BHWC 格式的区别:
超分模型中的 BCHW 和 BHWC 是两种不同的张量存储格式，主要区别在于通道维度的位置：
•BCHW 格式（Batch-Channel-Height-Width）
◦维度顺序：[批次, 通道, 高度, 宽度]
◦内存布局：通道维度在空间维度之前
◦常用框架：PyTorch、TensorRT 等
示例: 形状为 (1, 3, 256, 256) 的 RGB 图像
内存中的存储顺序： R 通道的所有像素 -> G 通道的所有像素 -> B 通道的所有像素
tensor_bchw = torch.randn(1, 3, 256, 256)访问第一个像素的RGB值需要跨越不同的内存区域pixel_0_0_r = tensor_bchw[0, 0, 0, 0] # R通道pixel_0_0_g = tensor_bchw[0, 1, 0, 0] # G通道 pixel_0_0_b = tensor_bchw[0, 2, 0, 0] # B通道
复制代码
•BHWC 格式（Batch-Height-Width-Channel）
◦维度顺序：[批次, 高度, 宽度, 通道]
◦内存布局：通道维度在最后，像素的所有通道连续存储
◦常用框架：TensorFlow、OpenCV 等
示例：形状为 (1, 256, 256, 3) 的 RGB 图像
内存中的存储顺序：像素(0,0)的 RGB -> 像素(0,1)的 RGB -> ... -> 像素(0,255)的 RGB -> 像素(1,0)的 RGB...
tensor_bhwc = tf.random.normal([1, 256, 256, 3])# 访问第一个像素的RGB值在连续的内存位置pixel_0_0_rgb = tensor_bhwc[0, 0, 0, :] # [R, G, B]
复制代码
3. 鸿蒙端部署核心步骤
3.1 创建项目

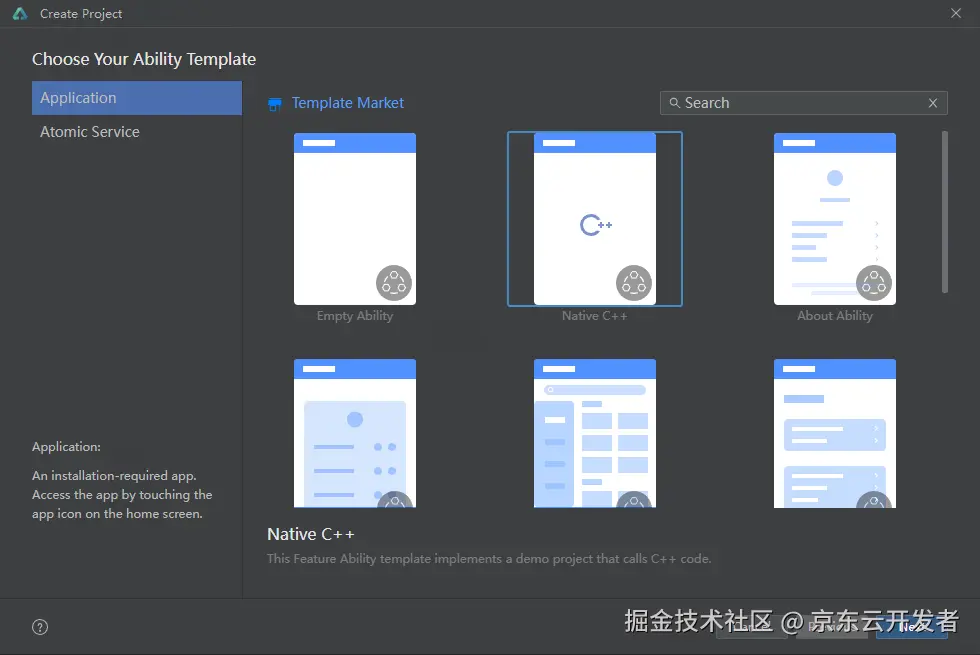

1.创建 DevEco Studio 项目，选择“Native C++”模板，点击“Next”。

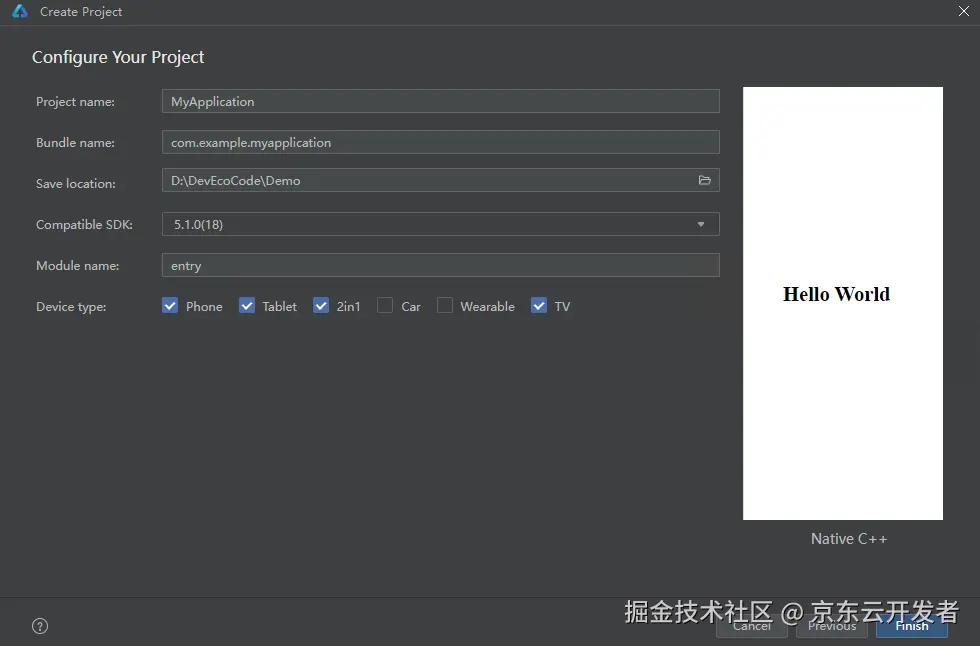

2.按需填写“Project name”、“Save location”和“Module name”，选择“Compile SDK”为“5.1.0(18)”及以上版本，点击“Finish”。
3.2 配置项目 NAPI
CANN 部署只提供了 C++接口, 因此需要使用 NAPI, 编译 HAP 时，NAPI 层的 so 需要编译依赖 NDK 中的 libneural_network_core.so 和 libhiai_foundation.so。
头文件引用
按需引用 NNCore 和 CANN Kit 的头文件。
#include "neural_network_runtime/neural_network_core.h"#include "CANNKit/hiai_options.h"
复制代码
编写 CMakeLists.txt
CMakeLists.txt 示例代码如下。
cmake_minimum_required(VERSION 3.5.0)project(myNpmLib)
set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})
include_directories(${NATIVERENDER_ROOT_PATH} ${NATIVERENDER_ROOT_PATH}/include)
include_directories(${HMOS_SDK_NATIVE}/sysroot/usr/lib)FIND_LIBRARY(cann-lib hiai_foundation)
add_library(imagesr SHARED HIAIModelManager.cpp ImageSuperResolution.cpp)target_link_libraries(imagesr PUBLIC libace_napi.z.so libhilog_ndk.z.so librawfile.z.so ${cann-lib} libneural_network_core.so )
复制代码
3.3 集成模型
模型的加载、编译和推理主要是在 native 层实现，应用层主要作为数据传递和展示作用。模型推理之前需要对输入数据进行预处理以匹配模型的输入，同样对于模型的输出也需要做处理获取自己期望的结果
3.3.1 加载离线模型

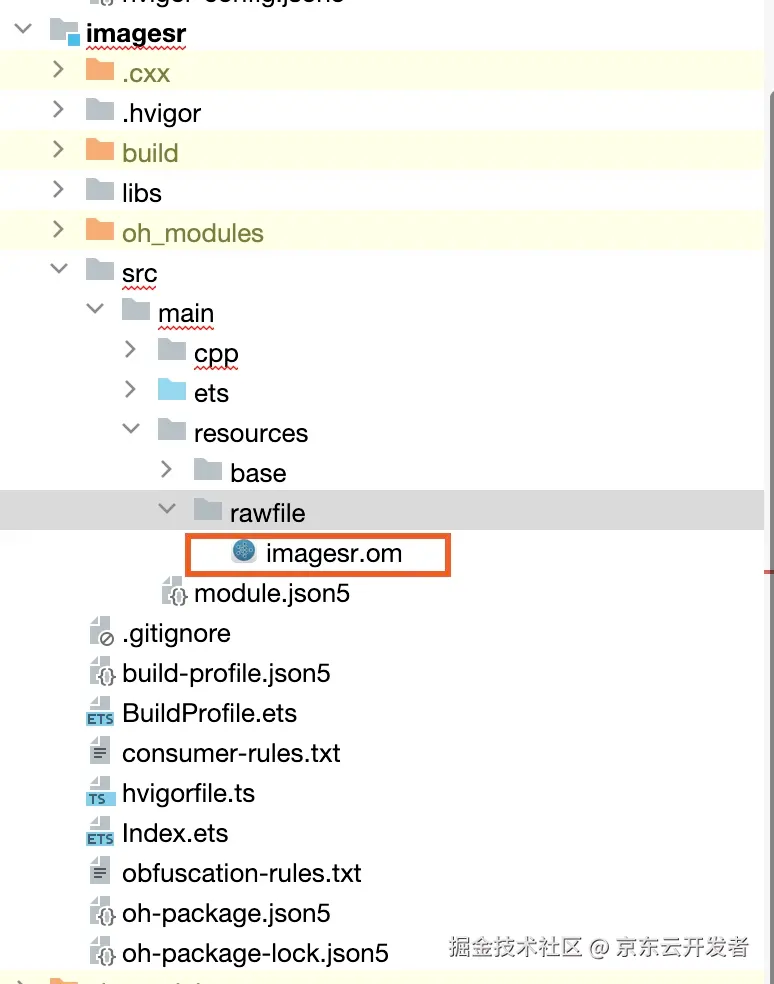

为了让 App 运行时能够读取到模型文件和处理推理结果，需要先把离线模型和模型对应的结果标签文件预置到工程的“entry/src/main/resources/rawfile”目录中。
在 App 应用创建时加载模型:
1.native 层读取模型的 buffer。
const char* modelPath = "imagesr.om";RawFile *rawFile = OH_ResourceManager_OpenRawFile(resourceMgr, modelPath);long modelSize = OH_ResourceManager_GetRawFileSize(rawFile);std::unique_ptr<uint8_t[]> modelData = std::make_unique<uint8_t[]>(modelSize);int res = OH_ResourceManager_ReadRawFile(rawFile, modelData.get(), modelSize);
复制代码
2.使用模型的 buffer, 调用 OH_NNCompilation_ConstructWithOfflineModelBuffer 创建模型的编译实例
HiAI_Compatibility compibility = HMS_HiAICompatibility_CheckFromBuffer(modelData, modelSize);OH_NNCompilation *compilation = OH_NNCompilation_ConstructWithOfflineModelBuffer(modelData, modelSize);
复制代码
3.（可选）根据需要调用 HMS_HiAIOptions_SetOmOptions 接口，打开维测功能（如 Profiling）。
const char *out_path = "/data/storage/el2/base/haps/entry/files";HiAI_OmType omType = HIAI_OM_TYPE_PROFILING;OH_NN_ReturnCode ret = HMS_HiAIOptions_SetOmOptions(compilation, omType, out_path);
复制代码
4.设置模型的 deviceID。
size_t deviceID = 0;const size_t *allDevicesID = nullptr;uint32_t deviceCount = 0;OH_NN_ReturnCode ret = OH_NNDevice_GetAllDevicesID(&allDevicesID, &deviceCount);
for (uint32_t i = 0; i < deviceCount; i++) { const char *name = nullptr; ret = OH_NNDevice_GetName(allDevicesID[i], &name); if (ret != OH_NN_SUCCESS || name == nullptr) { OH_LOG_ERROR(LOG_APP, "OH_NNDevice_GetName failed"); return deviceID; } if (std::string(name) == "HIAI_F") { deviceID = allDevicesID[i]; break; }}
ret = OH_NNCompilation_SetDevice(compilation, deviceID);
复制代码
5.调用 OH_NNCompilation_Build，执行模型编译。
ret = SetModelBuildOptions(compilation);ret = OH_NNCompilation_Build(compilation);
复制代码
6.调用 OH_NNExecutor_Construct，创建模型执行器。
executor_ = OH_NNExecutor_Construct(compilation);
复制代码
7.调用 OH_NNCompilation_Destroy，释放模型编译实例。
3.3.2 准备输入输出****Tensor
1.处理模型的输入，模型的输入为 13128*128 格式(BCHW) Float 类型的数据, 需要把 RGB 数据转成 BCHW 格式并进行归一化。
从图片中读取的RGB数据为BHWC,需要转换成模型可以识别的BCHW/** * 把bhwc转成bchw */uint8_t *rgbData = static_cast<uint8_t*>(data);uint8_t *floatData_tmp = new uint8_t[length];for (int c = 0; c < 3; ++c) { for (int h = 0; h < 128; ++h) { for (int w = 0; w < 128; ++w) { // HWC 索引: h * width * channels + w * channels +c int hwc_index = h * 128 * 3 + w * 3 + c; // CHW 索引: C * height * width + h* width + W int chw_index = c * 128 * 128 + h * 128 + w; floatData_tmp[chw_index] = rgbData[hwc_index]; } }}//归一化float *floatData = new float[length];for (size_t i = 0; i < length; ++i) { floatData[i] = static_cast<float>(floatData_tmp[i])/ 255.0f;}
复制代码
2.创建模型的输入和输出 Tensor，并把应用层传递的数据填充到输入的 Tensor 中
// 准备输入张量size_t inputCount = 0;OH_NN_ReturnCode ret = OH_NNExecutor_GetInputCount(executor_, &inputCount);for (size_t i = 0; i < inputCount; ++i) { NN_TensorDesc *tensorDesc = OH_NNExecutor_CreateInputTensorDesc(executor_, i); NN_Tensor *tensor = OH_NNTensor_Create(deviceID_, tensorDesc); if (tensor != nullptr) { inputTensors_.push_back(tensor); } OH_NNTensorDesc_Destroy(&tensorDesc);}
ret = SetInputTensorData(inputTensors_, inputData);
// 准备输出张量size_t outputCount = 0;ret = OH_NNExecutor_GetOutputCount(executor_, &outputCount);
for (size_t i = 0; i < outputCount; i++) { NN_TensorDesc *tensorDesc = OH_NNExecutor_CreateOutputTensorDesc(executor_, i); NN_Tensor *tensor = OH_NNTensor_Create(deviceID_, tensorDesc); if (tensor != nullptr) { outputTensors_.push_back(tensor); } OH_NNTensorDesc_Destroy(&tensorDesc);}if (outputTensors_.size() != outputCount) { DestroyTensors(inputTensors_); DestroyTensors(outputTensors_); OH_LOG_ERROR(LOG_APP, "output size mismatch."); return OH_NN_FAILED;}
复制代码
3.3.3 进行推理
调用 OH_NNExecutor_RunSync，完成模型的同步推理。
OH_NN_ReturnCode ret = OH_NNExecutor_RunSync(executor_, inputTensors_.data(), inputTensors_.size(), outputTensors_.data(), outputTensors_.size());
复制代码
说明
•如果不更换模型，则首次编译加载完成后可多次推理，即一次编译加载，多次推理。
•所有关于模型的操作, 均无法多线程执行。
3.3.4 获取模型输出并处理数据
1.调用 OH_NNTensor_GetDataBuffer，获取输出的 Tensor，在输出 Tensor 中会得到模型的输出数据。
// 获取第一个输出张量NN_Tensor* tensor = outputTensors_[0];
// 获取张量数据缓冲区void *tensorData = OH_NNTensor_GetDataBuffer(tensor);
// 获取张量大小size_t size = 0;OH_NN_ReturnCode ret = OH_NNTensor_GetSize(tensor, &size);
float *tensorDataOutput = (float*)malloc(size);// 将tensorData的数据一次性复制到tensorDataOutput中memcpy(tensorDataOutput, tensorData, size);
复制代码
2.对 Tensor 输出数据进行相应的处理
把模型输出的 BCHW 转成 BHWC, 并进行反归一化处理
//把模型输出的BCHW转成BHWCfloat *outputResult = static_cast<float *>(tensorData);float *output_tmp = new float[size/sizeof(float)];for (int h = 0; h < 512; ++h) { for (int w = 0; w < 512; ++w) { for (int c = 0; c < 3; ++c) { output_tmp[h * 512 * 3 + w* 3 + c] = outputResult[c * 512 * 512 + h * 512 + w]; } }}std::vector<float> output(size / sizeof(float), 0.0);for (size_t i = 0; i < size / sizeof(float); ++i) { output[i] = output_tmp[i];}delete [] output_tmp;
// 计算总的数据大小size_t totalSize = output.size();
// 分配结果数据内存std::unique_ptr<uint8_t[]> result_data = std::make_unique<uint8_t[]>(totalSize);
// 将float数据转换为uint8_t (反归一化)size_t index = 0;for (float value : result) { // 将float值转换为uint8_t (0-255范围) float scaledValue = value * 255.0f; scaledValue = std::max(0.0f, std::min(255.0f, scaledValue)); result_data[index++] = static_cast<uint8_t>(scaledValue);}

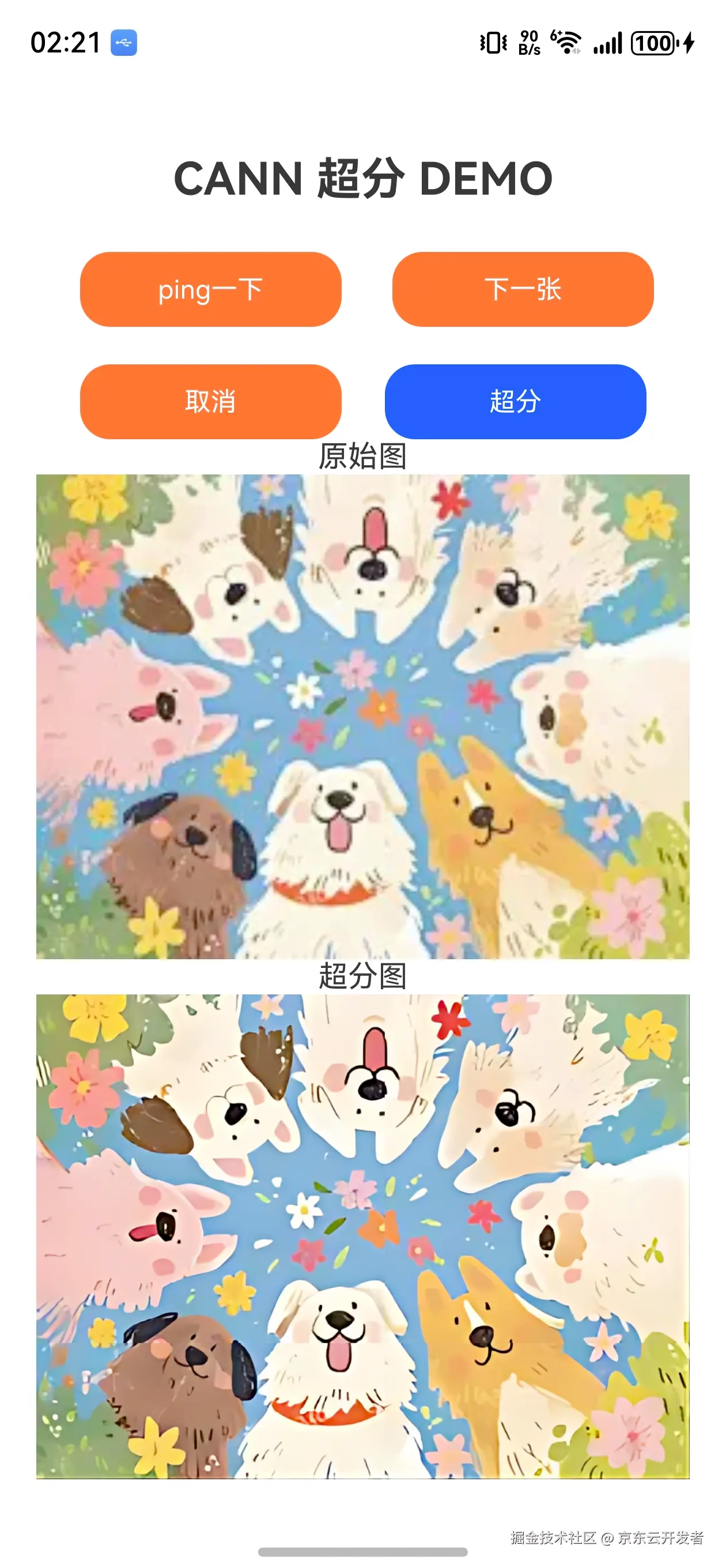

result_data 就是最终的超分数据,可以正常显示
复制代码
4. 总结与技术展望
京东金融 App 在鸿蒙端部署 Real-ESRGAN-General-x4v3 超分辨率模型的完整实践过程，成功解决了 ONNX 模型到 OM 离线模型转换、BCHW 与 BHWC 张量格式处理、以及基于 CANN Kit 和 NAPI 的完整部署链路等关键技术难题。
展望端智能的未来发展，随着芯片算力的指数级增长、模型压缩技术的突破性进展以及边缘计算架构的日趋成熟，端侧设备将从单纯的数据采集终端演进为具备强大推理能力的智能计算节点，通过实现多模态 AI 融合、实时个性化学习、隐私保护计算和跨设备协同等核心能力，将大语言模型、计算机视觉、语音识别等 AI 技术深度集成到移动设备中，构建起无需联网即可提供智能服务的自主计算生态，推动人机交互从被动响应向主动感知、预测和服务的范式转变，最终开启真正意义上的普惠人工智能时代。
