打开 CAD 图纸提示缺少外部参照是什么原因？怎么解决？

经常有小伙伴在后台着急地问：“我用手机打开同事微信发来的 CAD 图纸，弹出一个提示说‘缺少外部参照’，图纸显示不全或者一片空白，这是怎么回事？怎么办呀？”

别担心！这个提示很常见，通常是因为：

1、图纸“分家”了： 你的同事可能只发了主图纸给你，忘记把参照的另一张图纸一起发给你了；

2、图纸“搬家”了： 你手机里虽然两张图都收到了，但它们没有保存在同一个文件夹（路径）下。主图纸找不到它依赖的那个“外部参照”图纸了。

怎么解决？核心就是：确保两张图纸都收到，并且放在一起！

缺少外部参照图纸怎么办？

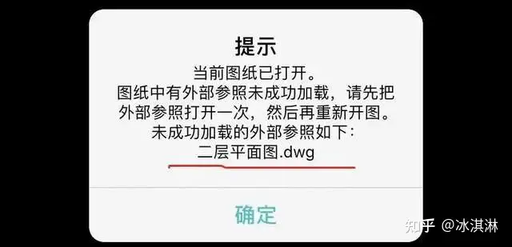

场景：同事小刘在微信上给你发了一个叫“测试图纸.dwg”的文件，你兴冲冲点开想看看，结果 CAD 看图王弹窗提示“缺少外部参照：二层平面图.dwg”，导致图纸内容显示不全。

1、确认图纸是否收齐

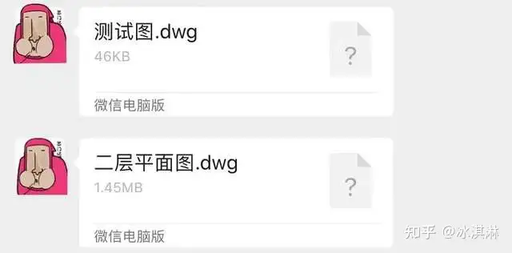

关键动作： 立刻返回微信聊天窗口！ 仔细翻看聊天记录有无收到 2 张图纸，如果没有收到记得找对方要该图纸；

2、正确打开外部参照图纸

收到外部参照图纸后，记得一定要打开下面名称为“二层平面图”的图纸，并且确保两张图纸在统一路径下（以下为示例）；

3、使用 CAD 看图王打开外部参照图纸后，此时 CAD 看图王已默认两张图纸存在同一目录下。返回首页，再次打开测试图纸即可显示完整。
