CST 如何导出和查看 farfield 远场数据 --- ffs，txt，csv

很多人还是搞不清楚如何导出和理解远场 farfield 数据，这个能理解，因为不止一个方法。

首先区分远场 source 数据和远场 ASCII 数据。Source 格式是.ffs, 可作为远场源激励比天线大的场景；而 ASCII 数据是.txt,  纯远场的结果数据，二者有差别。

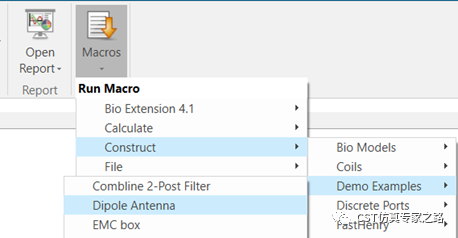

我们用自带的天线案例，演示一下：

运行之后得到几个远场，我们就看第一个：

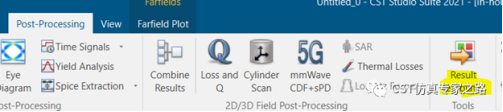

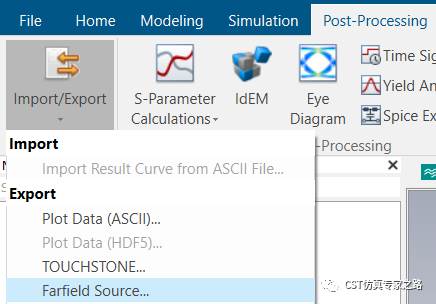

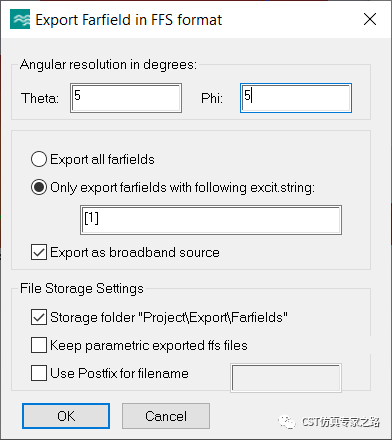

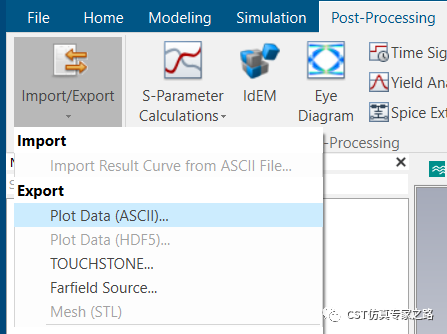

导出 source 数据方法有三个，一个是后处理直接 Export：

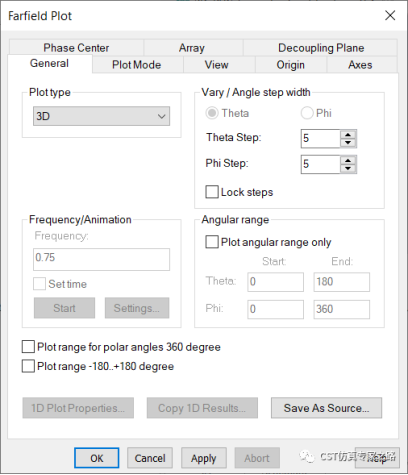

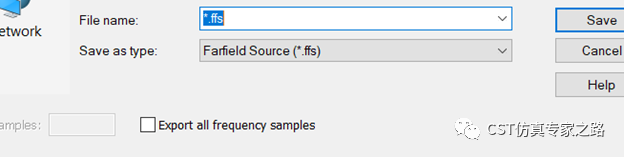

另一个是远场属性中的 Save As Source：

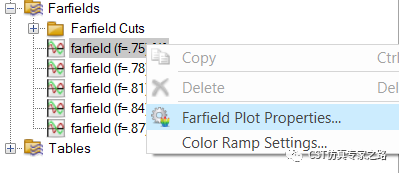

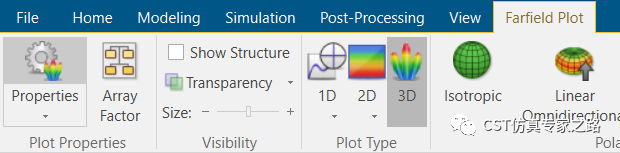

远场属性可以从两个位置进入：

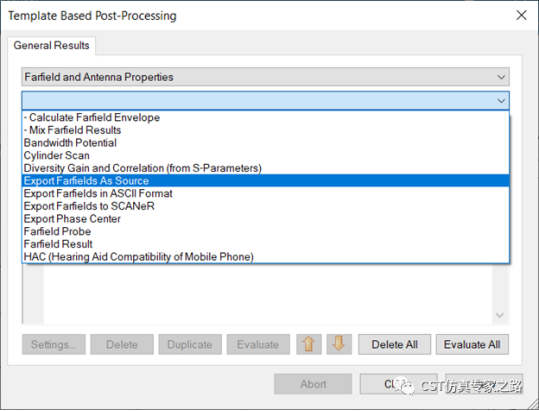

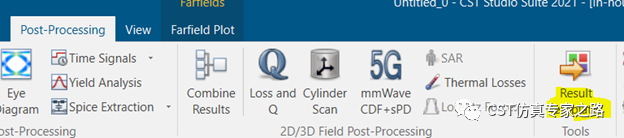

还有一个是后处理模板里面的

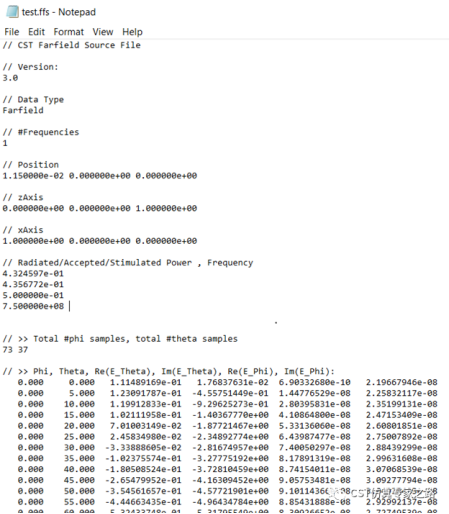

三个方法导出的远场源都是这样的数据，就是每个 theta 和 phi 方位上的电场 theta 和 phi 分量，以及该场源的位置、频率等等。

 注意这里还有功率信息，比如辐射 Radiated Power 0.4324597W，这样全部的激励信息就都有了，可以用作激励源了。

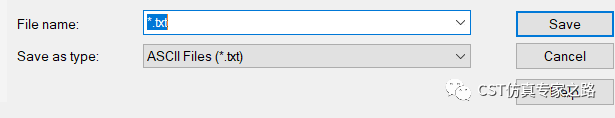

下面我们看 ASCII 的远场数据，导出有两个方法，都在后处理。第一个是直接数据导出：

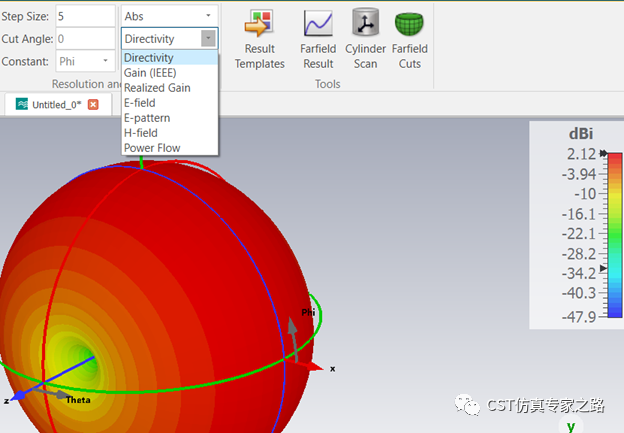

在远场界面中，用户可以设置远场类型，线性还是 dB，远场角的分辨率等等，所以这里导出的 ASCII 数据就是此时远场界面设置下的数据。

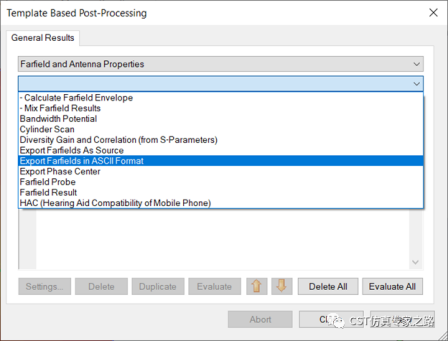

另一个导出在后处理模板：

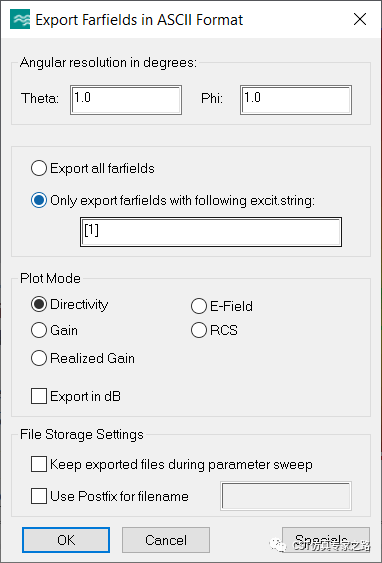

这里也可以选择远场类型和分辨率：

导出的远场数据可以打开，内容就和选择的远场类型有关了。

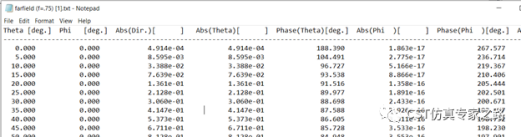

比如方向性远场（Dir.）:

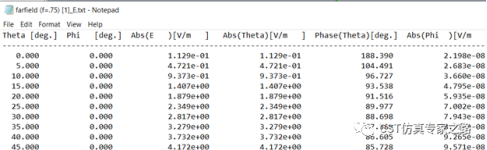

比如电场远场 E：

那么这里 ASCII 的电场和 source 的电场值一样吗？当然一样，就是表示方法不同。ASCII 这里是 Abs 绝对值，比如 theta=45，phi=0，Abs(E)=4.172; source 的是实部虚部，Re(E_Theta)=-0.26547,Im(E_Theta) = -4.16309,  sqrt(0.26547^2+4.16309^2)=4.172。

电场是怎么得到方向性、增益这些类型的远场呢？提示就是把辐射电场换成辐射功率，P=0.5E^2/120pi. 然后就可以根据教材或 CST 帮助中的方向性等定义来得到了。

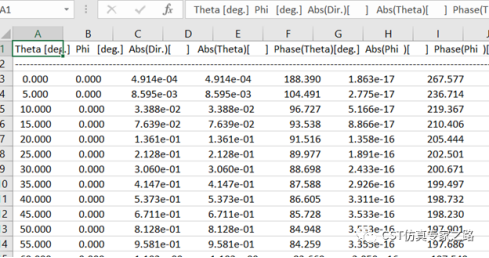

最后介绍一个小技巧，虽然 ASCII 是标准格式，有时候也需要 excel 或 CSV 格式。如果直接用 Excel 开 ASCII 数据，则这些数据都在一列中：

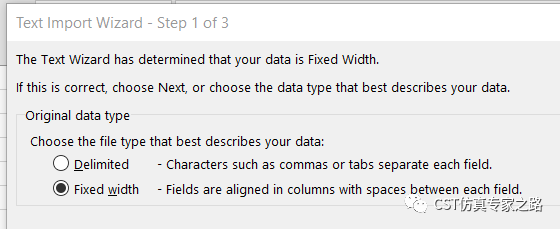

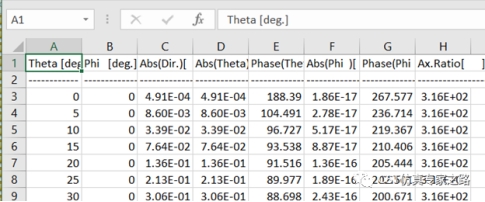

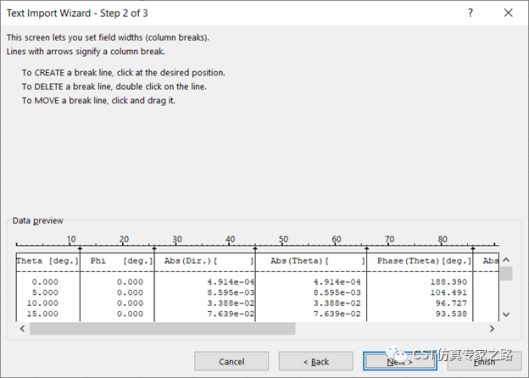

如果想要数据分布在每列中，需要先开 Excel，然后 open ：

然后保存成任何需要的数据就可以了，比如 CSV。

小结：

1）远场源导出三种方法：Export，后处理，远场属性 saveas source。

2）远场数据导出两种方法：Export(实时的远场设置)，后处理（可批量设置）。
