CAD 提取图形外轮廓的方法

作者:极客天地
  • 2025-09-02
    湖北
  • 本文字数:351 字

    阅读完需:约 1 分钟

CAD设计领域中,精准提取图形的外轮廓是进行模具加工、激光切割和三维建模的基础性工作,也是实现设计数据向生产工艺转化的关键步骤。当处理复杂装配体或有机形状时,如何高效获取准确的二维轮廓信息,直接影响后续制造的精度和效率。本教程将深入解析 CAD 如何快速且精准的提取图形外轮廓,帮助小伙伴们高效完成设计工作。

问题描述:

如何提取图形的轮廓?如下图



步骤指引:

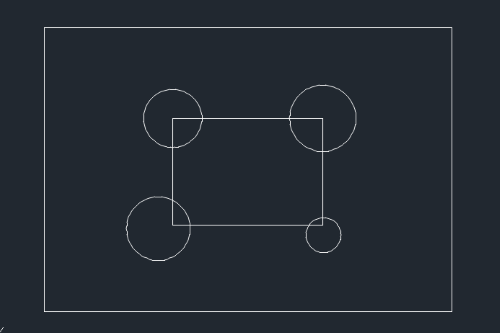

1.在图形外部绘制一个矩形,把需要提取外轮廓从图形框起来,如下图所示

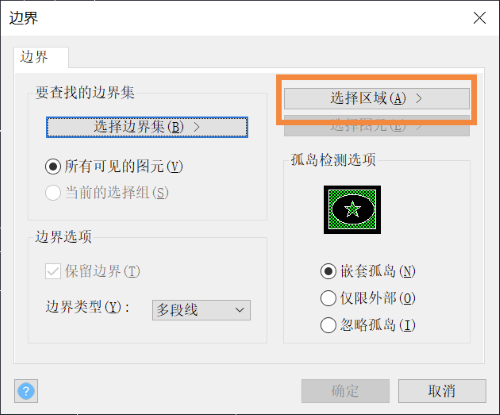

2.点击菜单【绘图-边界】(【BOUNDARY】命令),在弹出的对话框中,点击【选择区域】按钮

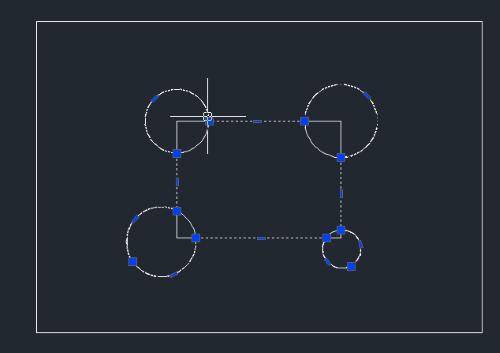

3.点击矩形和要提取轮廓的图形的中间区域,如下图箭头所示位置,就可以生成封闭区域的轮廓线;





4.把矩形删掉,剩下就是所需要的外轮廓。



本文的分享就到这里,希望能为你提供实用的信息。感谢你的耐心阅读,欢迎留言交流!
