就餐卡系统架构设计——用例、部署、组件图



就餐卡常见的使用场景有美食街、学校食堂、写字楼餐厅、大型连锁酒店会员等。我选择了美食街临时卡、写字楼餐厅就餐卡。



一、美食街临时卡

美食街临时卡具有时间短、现场充值消费,不可挂失,每天结算等特点。消费者在管理员处购卡充值,到服务员处消费,消费完成后到管理员处退卡注销,管理员退回用户未消费余额,同时清除就餐卡信息。每天结束后,管理员清理未及时注销的卡,打印当天消费情况等。

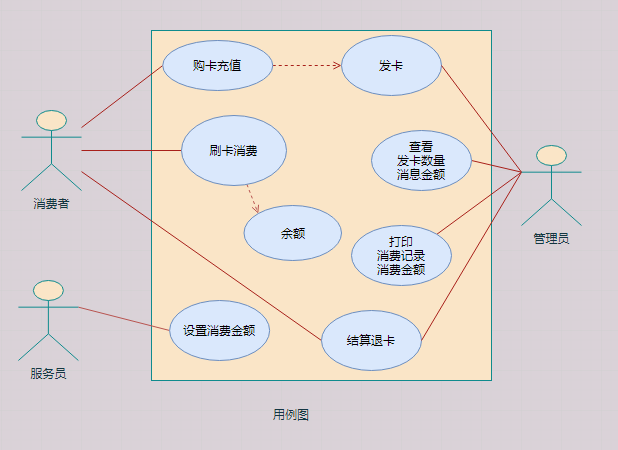

用例图如下:

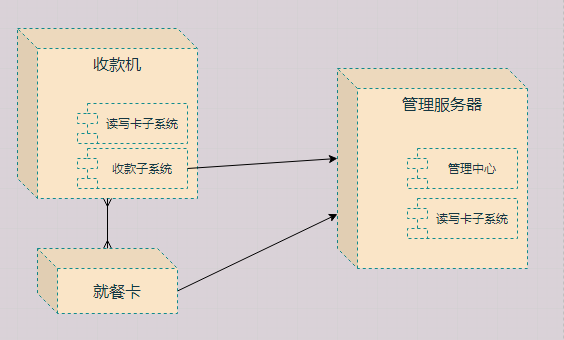

部署图:

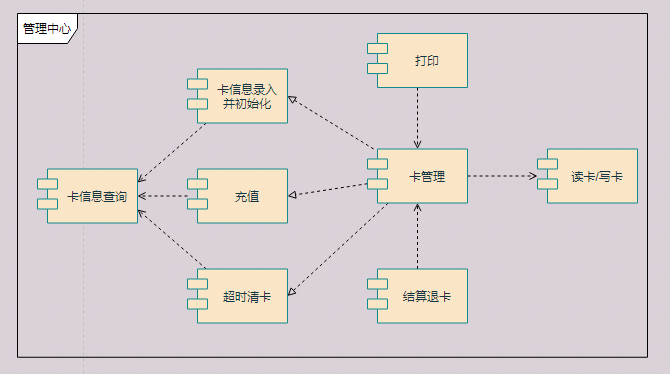

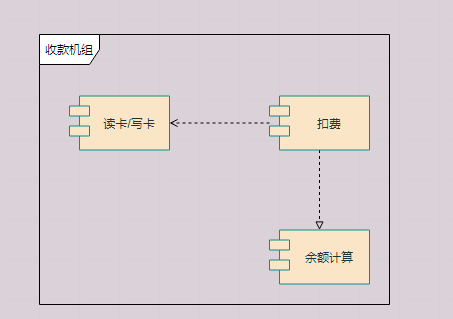

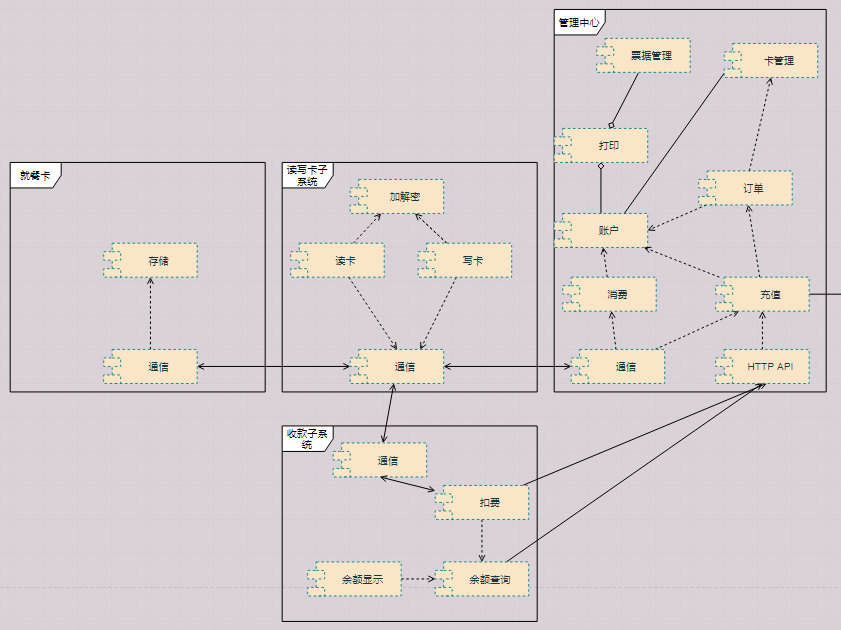

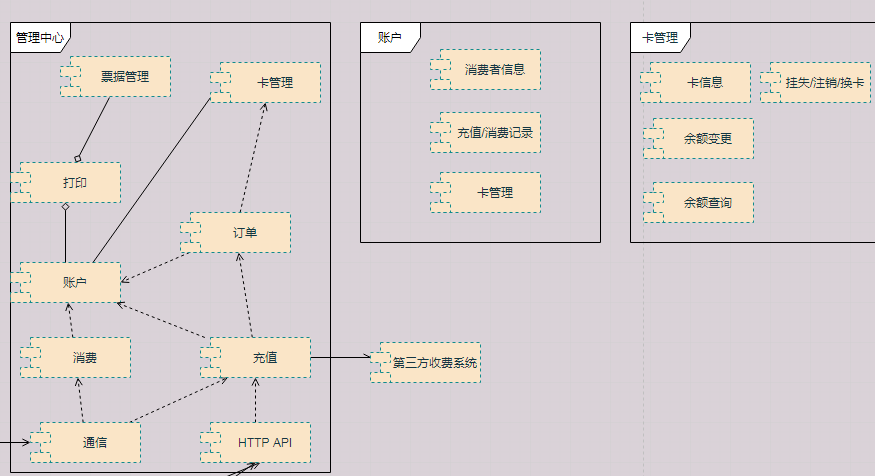

组件图:





二、写字楼食堂就餐卡

写字楼食堂就餐卡一般与各公司员工卡绑定,可挂失、注销、修改信息,打印充值发票与消费记录等。消费流程在管理中心充值后到窗口消费,收款机完成收费后,将本次收费发送到管理中心记录。

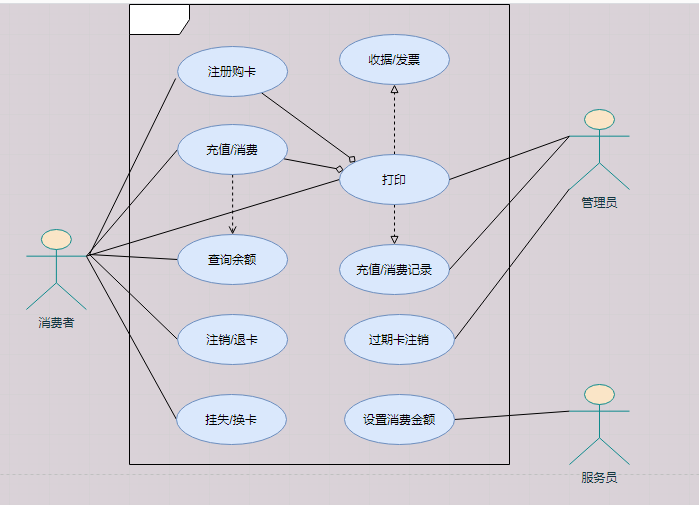

用例图:



部署图:



用例图:
