征程 6 VIO 通路断流分析

2025-04-20
广东
本文字数：3444 字
阅读完需：约 11 分钟

自动驾驶场景中，常见的是多路感知通路，在不考虑应用获取释放帧异常操作的前提下，一般出现帧获取异常的情况，主要原因是通路中某段断流的情况，如何去准确的定位，对大部分客户来说，依赖我司的支持；针对这种情况，会列举几种断流日志分析；

场景一：11V 环视 yuv 场景，多进程反复启停

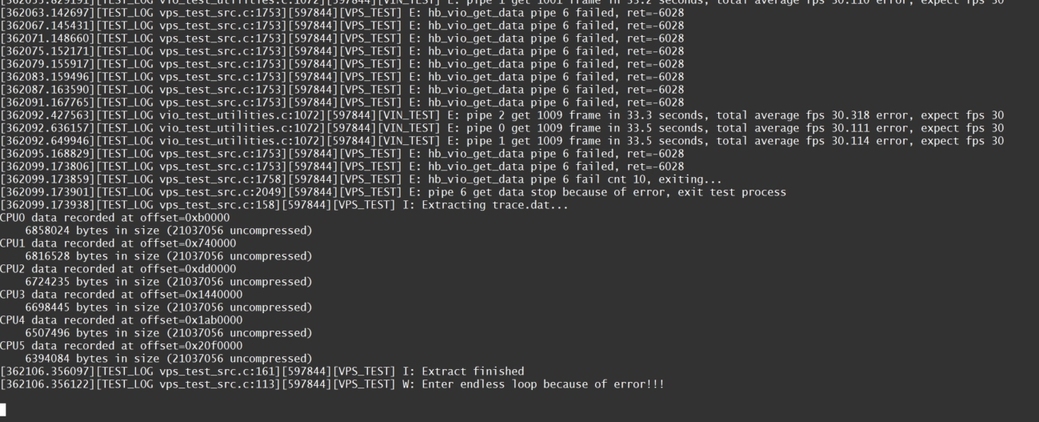

现象：应用程序报 get data failed

logcat 日志

E/        (597844): [362063.125000][vpf_ioctl.c]:[vio_dev_node_dqbuf_poll][1012]dev poll Timeout(4000): 0, SuccessI/        (597844): [362063.125000][vpf_ioctl.c]:[vio_dbg_log_show][964]I/        (597844): [S6] vin1_C3*-otf-isp1_C5*-otf-ynr1_C5-otf-pym1_C5(dma)I/        (597844): gtask-vin1: res 1 rcnt 0 [vin1:0]I/        (597844): gtask-isp1: res 0 rcnt 0 [isp1:0][ynr1:0][pym1:0]I/        (597844): I/        (597844): I/        (597844): [362063.125000][vpf_ioctl.c]:[vio_dbg_log_show][964]I/        (597844): ----------------------------------------------------------I/        (597844): flowid    module    cid chn   FREE   REQ   PRO   COM  USEDI/        (597844): ----------------------------------------------------------I/        (597844): 6         vin1      3   0       16     0     0     0     0I/        (597844): 6         vin1      3   8       16     0     0     0     0I/        (597844): I/        (597844): 6         isp1      5   0        0     0     0     0     2I/        (597844): 6         isp1      5   8       16     0     0     0     0I/        (597844): I/        (597844): 6         ynr1      5   0       16     0     0     0     0I/        (597844): 6         ynr1      5   1       16     0     0     0     0I/        (597844): 6         ynr1      5   8       16     0     0     0     0I/        (597844): I/        (597844): 6         pym1      5   0       16     0     0     0     0I/        (597844): 6         pym1      5   8        0     5     0     0     0I/        (597844): E/        (597844): [362063.125000][hbn_vpf_interface.c]:[hbn_vnode_getframe_group][2154]pym1 ctx 5 dqbuf failed COMMON dequeue buffer errorE/        (597844): [362063.125000][pym.c]:[pym_entity_get_buf][787]pipe:6 user already got 0 buffersE/        (597844): [362063.125000][pym.c]:[pym_entity_get_buf][788]Pipe(6)Pym 1 get cap buf failed pipe_state:3E/        (597844): [362063.125000][vpm_pipeline.c]:[vio_pipeline_get_data][1763]Pipe:6 pym get buf failed type:22 E/VPS_TEST(597844): [362063.142697][TEST_LOG vps_test_src.c:1753] hb_vio_get_data pipe 6 failed, ret=-6028

复制代码

从上述日志分析可知
通路信息 [S6] vin1_C3*-otf-isp1_C5*-otf-ynr1_C5-otf-pym1_C5（dma）：出错通路的链路信息是 sensor-cim1-online-isp1-online-ynr1-online-pym1-ddr；
pym1 输出通道 buffer 5 都在 request 队列，可知 PYM 侧未收到数据；
vin1 输入输出通道的 buffer 都在 free 队列，可知 CIM 侧未收到数据；

已知 CIM 侧未接收到数据，因此检查 sensor 侧配置或者 deserializer link 状态；

场景二：环视 YUV-CIM-DDR-PYM 跳帧场景

现象：应用程序报 get data failed

logcat 日志

E/        ( 2006): [8511.584961][vpf_ioctl.c]:[vio_dev_node_dqbuf_poll][1012]dev poll Timeout(4000): 0, SuccessI/        ( 2006): [8511.584961][vpf_ioctl.c]:[vio_dbg_log_show][964]I/        ( 2006): [S7] vin4_C0*-m2m-(dma)pym1_C4*(dma)I/        ( 2006): gtask-vin4: res 1 rcnt 0 [vin4:0]I/        ( 2006): gtask-pym1: res 1 rcnt 0 [pym1:0]I/        ( 2006): [8511.584961][vpf_ioctl.c]:[vio_dbg_log_show][964]I/        ( 2006): ----------------------------------------------------------I/        ( 2006): flowid    module    cid chn   FREE   REQ   PRO   COM  USEDI/        ( 2006): ----------------------------------------------------------I/        ( 2006): 7         vin4      0   0       16     0     0     0     0I/        ( 2006): 7         vin4      0   8        0     6     0     0     0I/        ( 2006): I/        ( 2006): 7         pym1      4   0       10     0     0     0     6I/        ( 2006): 7         pym1      4   8        0     5     0     0     0I/        ( 2006): E/        ( 2006): [8511.584961][hbn_vpf_interface.c]:[hbn_vnode_getframe_group][2154]pym1 ctx 4 dqbuf failed COMMON dequeue buffer errorE/        ( 2006): [8511.584961][pym.c]:[pym_entity_get_buf][787]pipe:7 user already got 0 buffersE/        ( 2006): [8511.584961][pym.c]:[pym_entity_get_buf][788]Pipe(7)Pym 1 get cap buf failed pipe_state:3E/        ( 2006): [8511.584961][vpm_pipeline.c]:[vio_pipeline_get_data][1763]Pipe:7 pym get buf failed type:22

复制代码

从上述日志分析可知
通路信息 vin4_C0*-m2m-（dma）pym1_C4*（dma）：出错通路的链路信息是 sensor-cim4-ddr-pym4-ddr；
gtask-pym1: res 1 rcnt 0 [pym1:0]: res 1 代表 PYM 硬件资源未被使用，PYM 处于空闲状态；
VIN4 输出通道的 buffer 都在 request 队列，确实是 CIM 侧断流；

dmesg 日志

上层出现 timeout 的时间点是 8511.58s，timeout 时间是 4s，所以查看 8507.58s 左右的内核日志

[ 8426.666910] [I|SEN|camera_dev.c+711]:[SENSOR10]: sensor_frame_event_record 1 -4234.506ms fe[ 8426.708832] [I|SEN|camera_dev.c+658]:[SENSOR10]: sensor_frame_event_record 1 --------- fs[ 8508.072761] [A][time_1 :8508 s, 59 ms] FCHM Int occur (14, 34, 511)[ 8508.072772] [CIM stl]:[I|CIM|hobot_cim_stl.c+2033]: cim_stl_handler_cb: begin hw_id 4[ 8508.072782] [CIM stl]:[I|CIM|hobot_cim_stl.c+2072]: cim_stl_handler_cb: done hw_id 4[ 8508.072784] [A][time_2 :8508 s, 59 ms] [K] Rcv_Occur_msg: 20-10-NCF-Occur (14, 34, 511)payload(1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0)[ 8508.072848] [A][time_4 :8508 s, 59 ms] [K] Ack from Rcore recv_Occur_msg: 20-10-NCF-Occur (14, 34, 511)[ 8508.072862] [diag_ncf_event_ipc_send:447]hb_ipc_send succ! moduleid:20, eventid:10[ 8508.072865] [A][time_5 :8508 s, 59 ms] [K] Rcv_Fixed_msg: 20-10-NCF-Fixed (14, 34, 511)payload(1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0)[ 8508.072924] [A][time_7 :8508 s, 59 ms] [K] Ack from Rcore recv_Fixed_msg: 20-10-NCF-Fixed (14, 34, 511)[ 8508.072936] [diag_ncf_event_ipc_send:447]hb_ipc_send succ! moduleid:20, eventid:10[ 8508.576078] [A][time_1 :8508 s, 562 ms] FCHM Int occur (14, 34, 512)[ 8508.576091] [CIM stl]:[I|CIM|hobot_cim_stl.c+2033]: cim_stl_handler_cb: begin hw_id 4[ 8508.576101] [CIM stl]:[I|CIM|hobot_cim_stl.c+2072]: cim_stl_handler_cb: done hw_id 4[ 8508.576105] [A][time_2 :8508 s, 562 ms] [K] Rcv_Occur_msg: 20-10-NCF-Occur (14, 34, 512)payload(1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0)[ 8508.576173] [A][time_4 :8508 s, 562 ms] [K] Ack from Rcore recv_Occur_msg: 20-10-NCF-Occur (14, 34, 512)[ 8508.576188] [diag_ncf_event_ipc_send:447]hb_ipc_send succ! moduleid:20, eventid:10[ 8508.576191] [A][time_5 :8508 s, 562 ms] [K] Rcv_Fixed_msg: 20-10-NCF-Fixed (14, 34, 512)payload(1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0)[ 8508.576251] [A][time_7 :8508 s, 562 ms] [K] Ack from Rcore recv_Fixed_msg: 20-10-NCF-Fixed (14, 34, 512)

复制代码

通过以上日志可知：
（14， 34， xxx），是 CIM 侧监听报错，代表 200ms 没有数据流进入 CIM 处理，出现这种情况有 2 种可能：
SENSOR 断流
CIM 输入通道关闭
再根据出错的上文，没发现有 ipi drop timeout 报错，确认是 CIM 通道关闭导致的；

因此需要检查 CIM 侧配置，跳帧配置有问题会导致 CIM 侧输入通道一直处于关闭状态；
