CAD 如何实现模型和布局空间的图形对齐

在CAD软件设计中，布局空间常用于图纸排版、标注和出图，而布局视口则用于显示模型空间中的图形。然而，有时我们需要让视口内的图形与布局空间中的对象（如标注、图框或注释）精确对齐，以确保图纸的整洁性和专业性。例如，可能需要让某个视口中的轴线与布局空间的指引线对齐，或者使视口内的图形与布局中的图例保持统一位置。那么，如何让布局视口中的图形与布局空间的图形精准对齐？ 本文将详细实用方法，帮助您高效完成图纸对齐，提升设计效率。

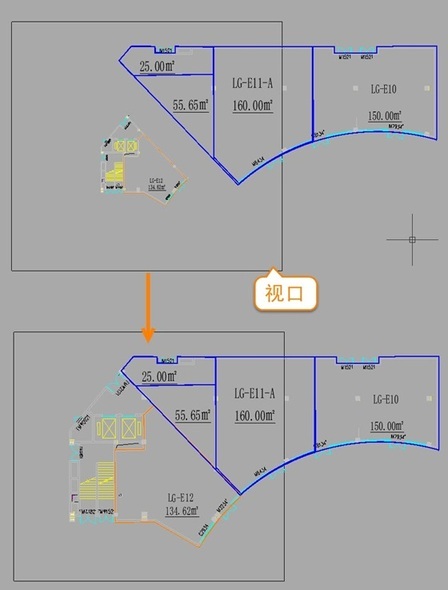

首先我们在布局空间中，输入命令【ALIGNSPACE】，选择视口里的两点，再选择布局中的两点，这样两者可以进行对齐。

按照上述步骤操作，我们就可以实现模型和布局空间的图形对齐啦，以上就是本篇文章的全部内容，希望对你有所帮助。
