CST 软件如何计算和导出部分模式的 S 参数

CST 软件波导端口的每个模式都对应 S 参数的每个端口，本期介绍如何在 CST 软件中选择部分模式计算 S 参数，或选择部分模式导出 S 参数。

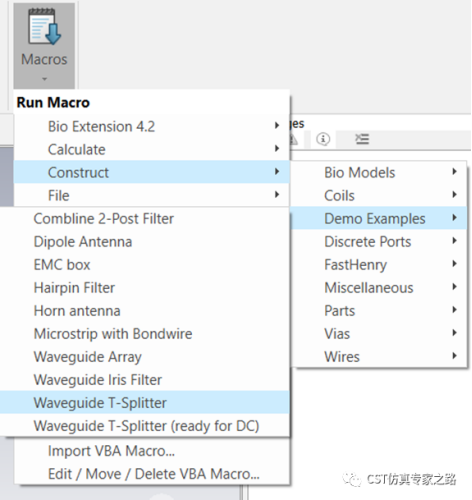

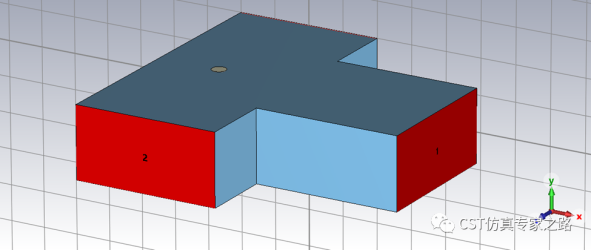

用自带案例 T 型波导：

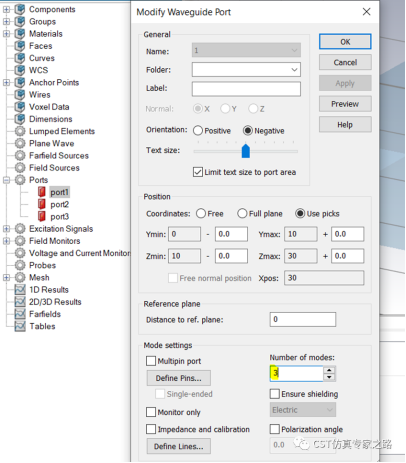

三个波导端口，比如我们分别设置计算的模数为 3：

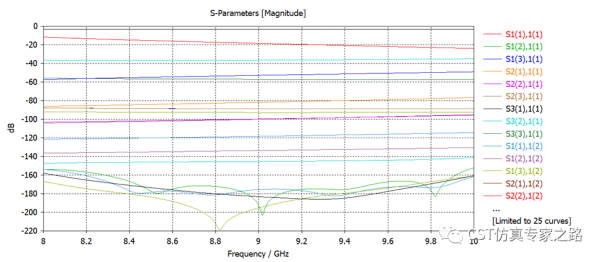

这样全端口仿真出来的就是 9x9 的 S 矩阵，导出的文件就是 S9P。

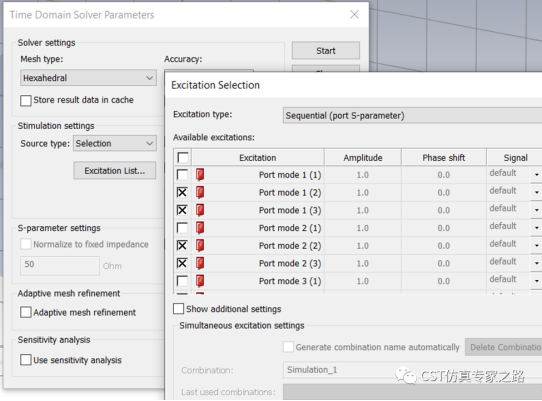

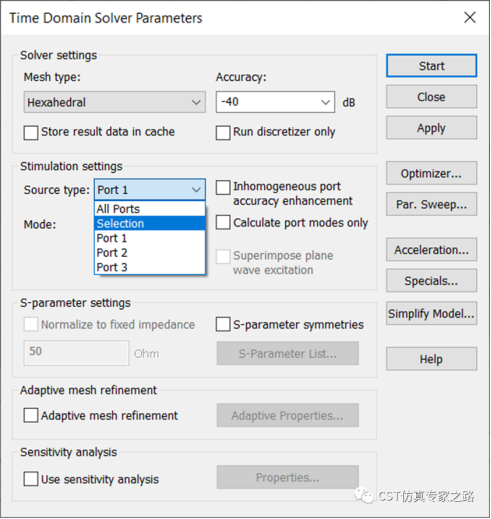

如果要在 CST 软件选择某些模式来计算 S 参数，可在求解器中选择。比如时域：

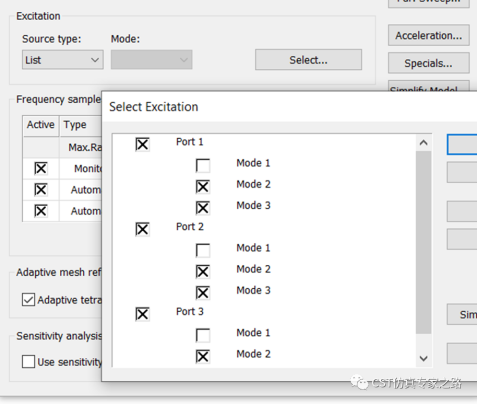

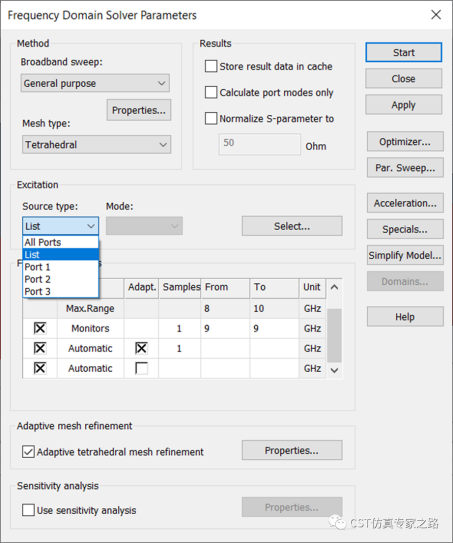

比如频域：

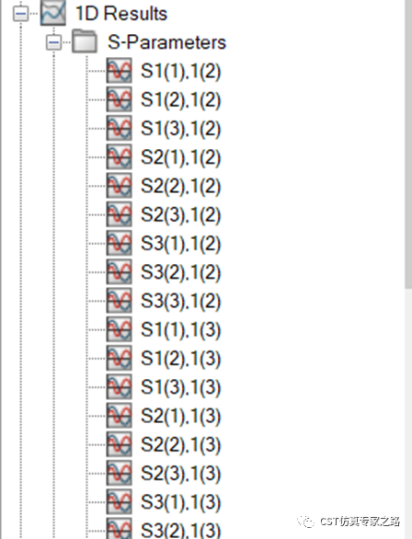

如果这样选择激励，还是 9x9 的网络，只是计算的 S 参数不完整了，因为我们没有每个模式都激励：

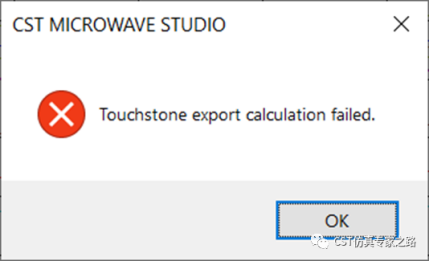

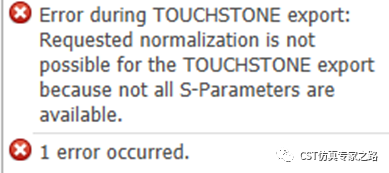

所以如果这时候在 CST 软件导出 S 参数，就会报错：

那么问题来了，我们辛辛苦苦仿完了 S 参数，不想重新仿真，可以选模式导出 SNP 吗？可以的。

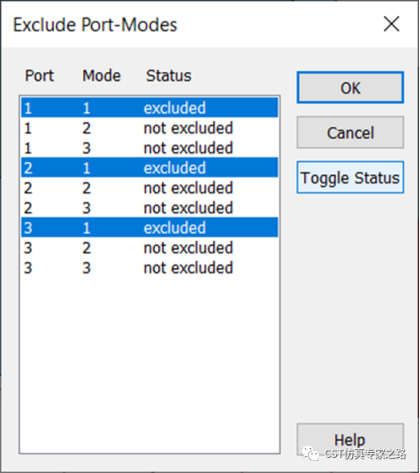

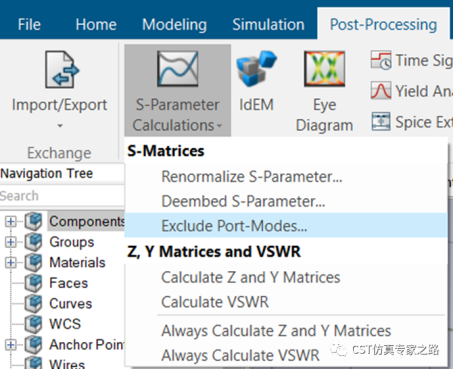

选择排除端口模式：

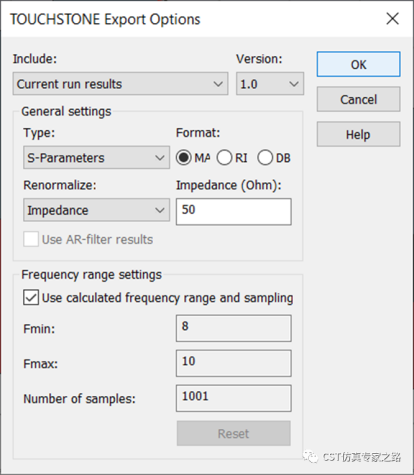

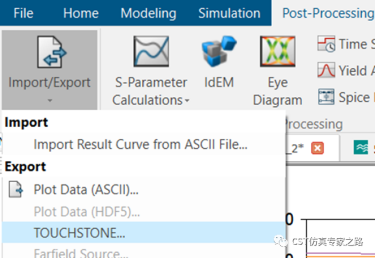

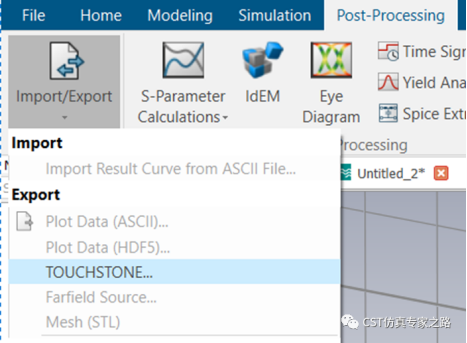

再导出 S 参数：

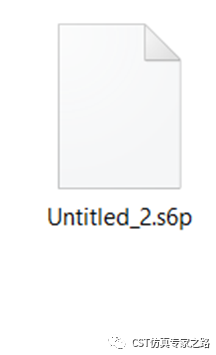

 就得到部分模式的 S 参数了

小结：

1.    CST 软件波导端口的模式和数量需要重视，每个模式都对应一个 S 参数中的端口 2.     可选择部分模式进行激励，但默认导出 S 参数仍是模式数决定，可在 S 参数导出处选择模式。
