CAD 为什么多段线看似相同属性却不同

在CAD绘图过程中，经常会遇到这样的困惑：两条看似完全相同的多段线，在进行编辑、填充或标注等操作时，却表现出不同的属性特征。这种属性不一致的问题，不仅会影响绘图的准确性和美观度，还会极大地降低工作效率。那么，究竟是什么原因导致看似相同的多段线属性却不同呢？接下来将从多个方面进行深入分析。

问题描述：

有些相同的多段线图形，在特性栏查询到面积与长度数值不一样；

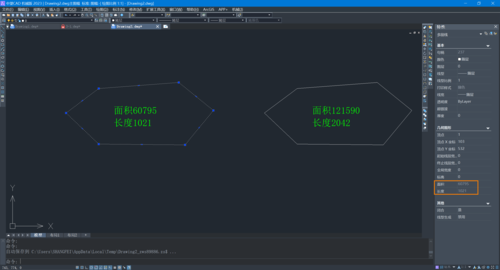

如下图所示，两个看起来一样的多段线图形，面积与长度却不一样，数值相差了两倍。这是为什么？

原因分析：

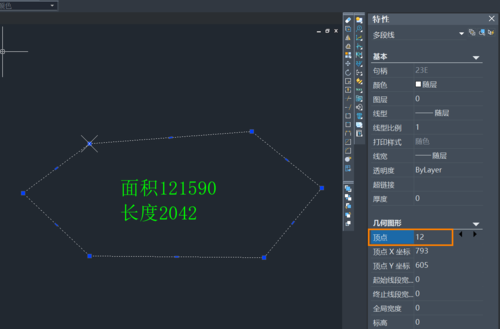

在特性栏里，通过查询多段线的顶点，发现左侧多段线图形有 6 个顶点，而右侧多段线图形有 12 个顶点，每个直线段上都有一个重合的线段，所以其面积与长度与左侧图形不一样。

解决方案：

1.可以利用删除重复对象这个功能来解决问题。

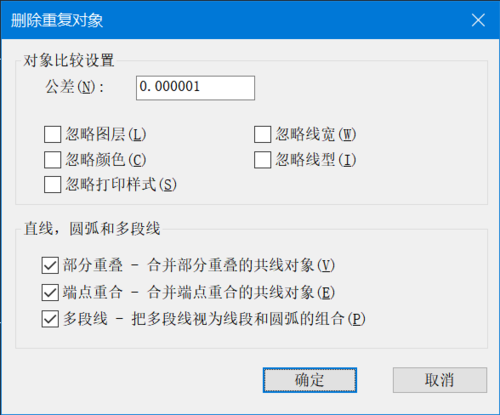

2.点击菜单【扩展工具-编辑工具-删除重复对象】（【OVERKILL】命令），选择图形对象，使用默认设置，即可消除重复的图形。

本文的分享就到这里，希望能为你提供实用的信息。感谢你的耐心阅读，欢迎留言交流！
